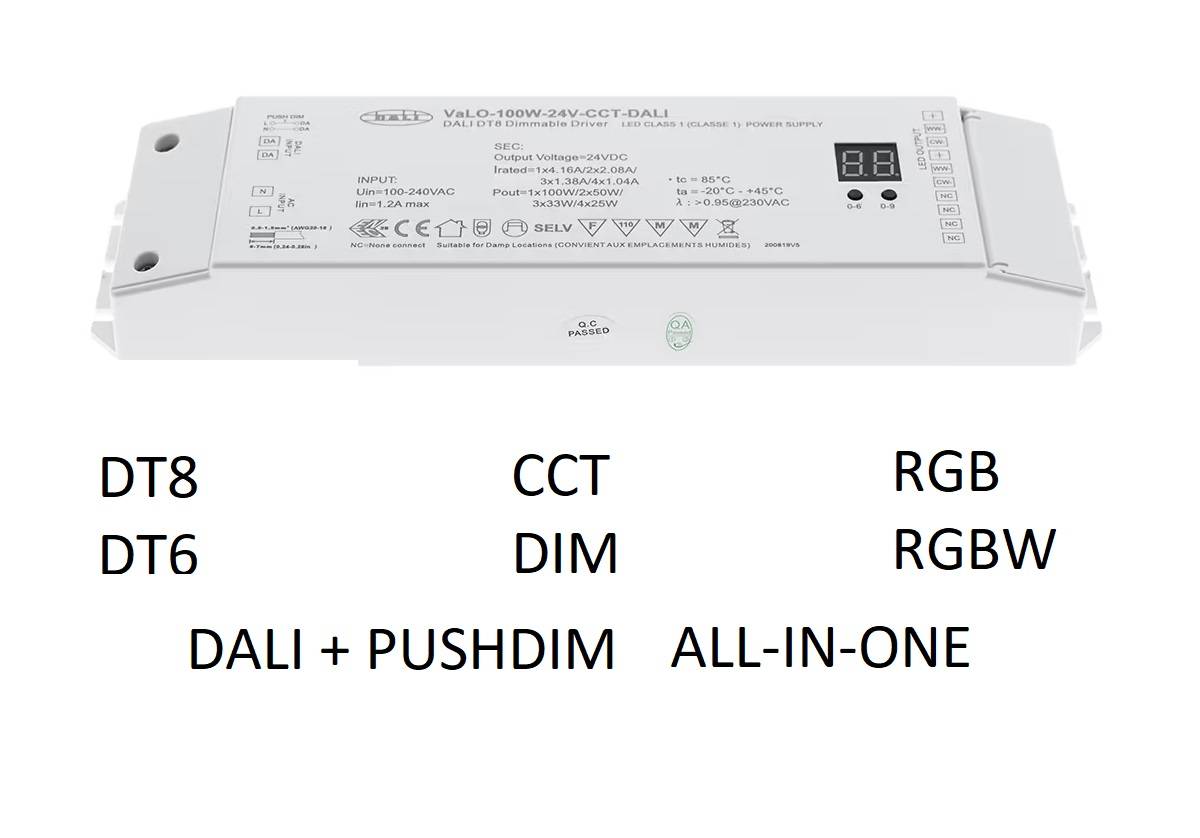

Le transformateur DALI est un composant intelligent qui permet le contrôle numérique de différents types de charges LED telles que les lumières RVB, CCT ou monochromes. Dans ce guide, nous allons passer en revue les caractéristiques et les options de mode du transformateur DALI de LedStore et comment l'utiliser.
Qu'est-ce qu'un transformateur DALI et à quoi sert-il ?
Notions de base : ce que signifie DALI
DALI (Digital Addressable Lighting Interface) est une norme internationale de contrôle de l'éclairage qui permet de nommer et de contrôler individuellement chaque luminaire. Elle offre une solution économe en énergie, intelligente et évolutive pour le contrôle de l'éclairage.
Le rôle du transformateur dans un système DALI
Le transformateur DALI sert à la fois d'alimentation électrique et d'unité de communication. Il convertit l'alimentation secteur vers les luminaires LED et transmet les commandes DALI du système de contrôle aux luminaires. Par exemple, un transformateur DT8 200W à 4 canaux permet de contrôler l'éclairage RGBW ou CCT à partir d'un seul appareil.
DT6 et DT8 : quelle est la différence ?
Appareil DALI de type 6 (DT6)
Le DT6 contrôle les lumières LED monochromes. Chaque canal a besoin de sa propre adresse DALI. Convient aux situations où chaque luminaire fonctionne indépendamment et où aucune couleur n'est requise.
Appareil DALI de type 8 (DT8)
Le DT8 vous permet de contrôler les couleurs ou la température de couleur avec une seule adresse DALI. Cela rend le système plus simple et plus efficace, en particulier pour le contrôle de la couleur et de la lumière blanche réglable.
Vue d'ensemble des canaux LED du transformateur DALI et de la gestion de la puissance
Système à 4 canaux et gestion de la puissance
Le transformateur possède quatre sorties (par exemple R, G, B, W) qui peuvent être utilisées pour contrôler des bandes de LED multicanaux. La puissance totale peut atteindre 200W (par exemple 4x50W).
Signification des canaux de couleur
- R - Rouge
- G - Vert
- B - Bleu
- W - Blanc (ou WW/CW)
Câblage et câblage
Dans le manuel, vous trouverez les schémas de câblage : RGB, Tc, XY, R9 ont tous des connexions différentes. Câblage de haut en bas :
- Orange +
- Orange +
- Gris 1/R/WW
- Gris 2/G/CW
- Gris 3/B/WW
- Gris 4/W/CW
Modes de fonctionnement : 7c, Tc, R9, H5, t6, XY, expliqué

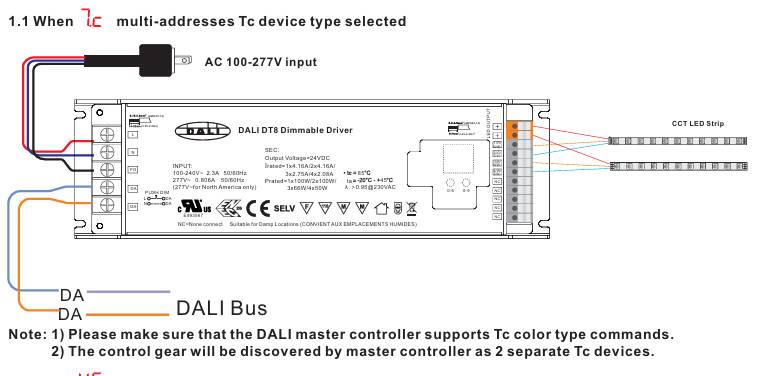

7c - Deux charges CCT sur un transformateur
Commande deux luminaires réglables Tc CCT distincts avec des adresses DALI différentes. Convient parfaitement aux pièces où plusieurs sources lumineuses CCT doivent être contrôlées différemment. Canaux 1+2 et 3+4 (2 adresses)

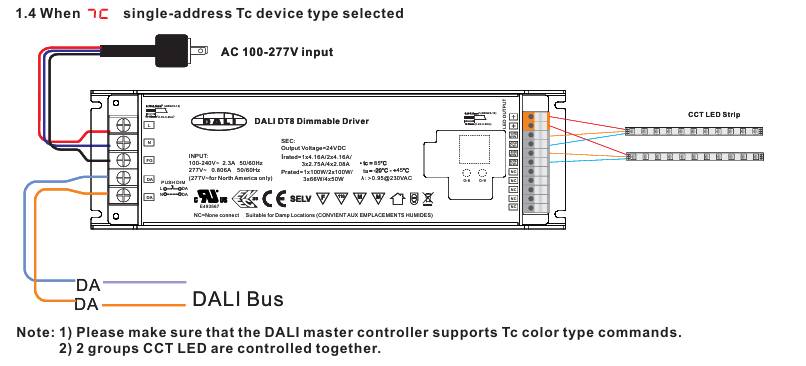

Tc - Régulation de la température de couleur avec une adresse DALI
Contrôle les LED blanches chaudes et froides à l'aide d'une seule adresse. Canaux 1+2 et 3+4 (1 adresse)

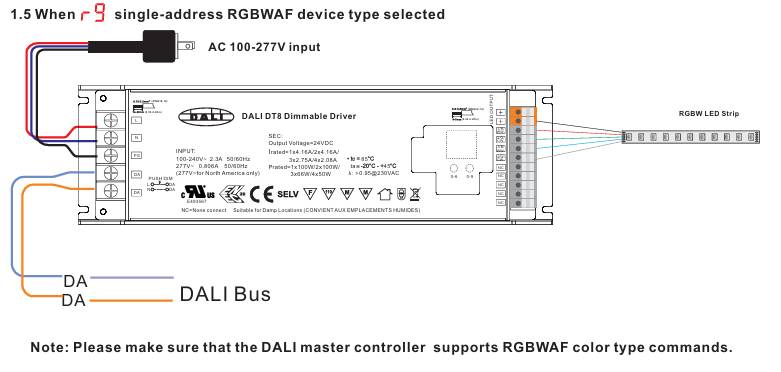

r9 - Gestion des couleurs RGBWAF
Un mode à six canaux où les luminaires RGBWAF sont gérés à partir d'une seule adresse. Convient à la gestion précise des couleurs dans les espaces d'exposition, les théâtres, etc. Canaux 1-4 RGBW (1 adresse)

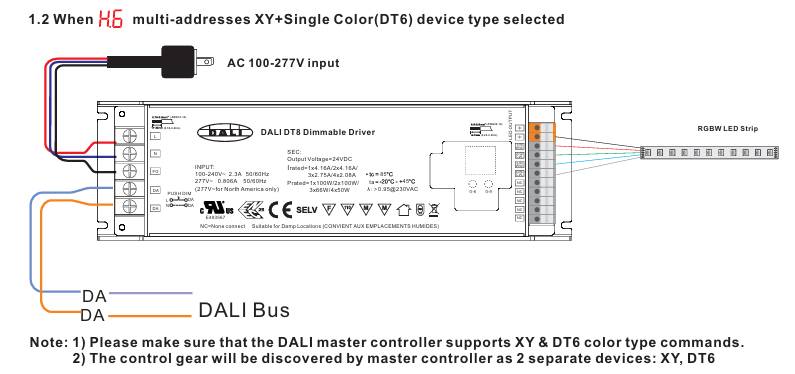

H6 - Mode combiné RVB + monochrome
Utilise deux indicateurs : un pour les lumières RVB et un pour les LED monochromes. Combine les couleurs et l'éclairage général en un seul système. Canaux 1+2+3 RGB et 4 W, (2 adresses)

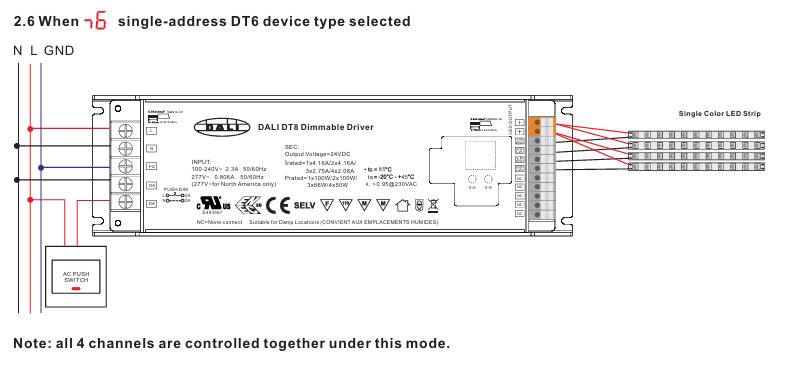

t6 - Contrôle des LED monochromes
Espace traditionnel pour les bandes LED monochromes. Chaque canal a la même adresse. Convient aux installations simples. 1-4 canaux (1 adresse).
XY - Contrôle des couleurs RVB
Utilise les coordonnées de couleur CIE 1931 pour contrôler les couleurs RVB avec une seule adresse DALI. Offre des transitions de couleurs plus naturelles que le RVB traditionnel. Nécessite la prise en charge de la fonctionnalité par le maître. Canaux 1-4 (1 adresse)
Tableau
| L'espace | Fonction | Adresses DALI | Convient le mieux à |
|---|---|---|---|
| 7C | 2x CCT control | 2 | Pour la gestion de zones CCT distinctes |
| R9 | Couleurs RGBWAF | 1 | Reproduction fidèle des couleurs |
| H5 | RVB + monochrome | 2 | Un éclairage polyvalent avec un seul appareil |
| t6 | LED monochrome | 1-4 | Installations de base |
| XY | Contrôle des couleurs RVB | 1 | Contrôle des couleurs le plus courant |
| Tc | Ajustement CCT | 1 | Bureaux, logements, bien-être |
Sélection de la charge et distribution des canaux
Par exemple, en mode Tc, 2 canaux sont utilisés (WW + CW), en mode XY 3 (R+G+B), en mode R9 4-6 canaux sont utilisés.
Les transformateurs DALI peuvent supporter 100 W par canal, mais la durée de charge totale indiquée par le transformateur doit être respectée.
100W = 1x100W, 2x50W ou 4x25W
200W = 1x100W, 2x100W ou 4x50W
Pilote 12-48V = 5x120W (supporte aussi le mode RGB + CCT rc, 2 adresses)
Programmation pas à pas du transformateur DALI
Sélection du profil de l'appareil pour les transformateurs LedStore DALI
- Appuyez simultanément sur les deux boutons jusqu'à ce que l'écran clignote.
- Modes de navigation (7C, r9, t6, XY, H5, Tc, etc.)
- Appuyez sur les deux boutons et maintenez-les enfoncés pour sélectionner le mode.
- Redémarrer le transformateur (généralement)
Réglage de l'adresse DALI
- Appuyez sur le bouton de gauche et maintenez-le enfoncé jusqu'à ce que les chiffres commencent à clignoter.
- Réglez les unités et les dizaines séparément.
- Appuyez sur la touche et maintenez-la enfoncée pour enregistrer l'adresse.
Programmation de l'adresse DALI avec le maître DALI
Le transformateur peut également être affecté automatiquement en programmant le maître DALI pour qu'il identifie 1 ou 2 appareils en fonction du mode de fonctionnement défini.

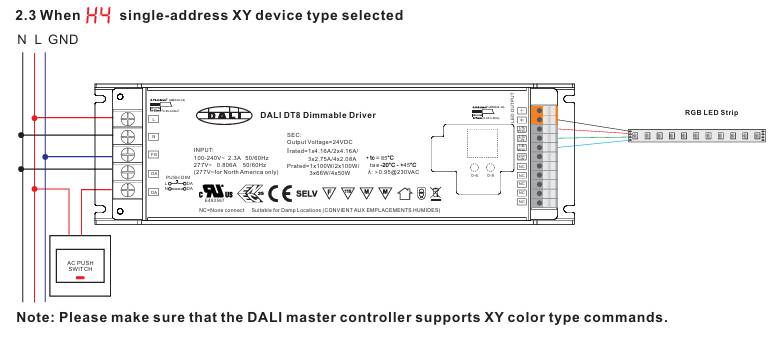

Utiliser avec un gradateur à poussoir
Les transformateurs LedStore DALI de 100W et 200W peuvent également être contrôlés avec le bouton traditionnel PUSHDIM ! Cela signifie que vous pouvez varier et régler la température de la lumière à l'aide d'un seul bouton-poussoir traditionnel. Prend en charge les fonctions monochromes, CCT et RGB. PAS RGBW.
Fonctions PUSHDIM
- Cliquez = ON/OFF
- Appui long = Réglage de la luminosité
- Double-clic = Passer à l'ajustement du ton CCT ou de la couleur (RVB)
Diagnostic des défauts et fonctions de mémoire
- Surcharge: réinitialisation automatique
- Surchauffe: protection et démarrage après refroidissement
- Fonction mémoire: sauvegarde de l'état antérieur après la mise hors tension
Questions fréquemment posées
Quel espace pour la lumière CCT ?
Tc (une adresse) ou 7C (2 adresses)
Puis-je utiliser le contrôle poussé sans maître DALI ?
Oui, vous pouvez.
Combien d'adresses un transformateur prend-il ?
Programmation de 1 à 4 en fonction du mode, adresse DIM/CCT 1 et adresses RGB/CCT 2 à 4.
Puis-je combiner RVB et lumière blanche séparée ?
Oui, le mode H6 convient. Le ruban de LED RVB et le ruban de LED blanches sont séparés à 2 adresses.
Quelle est la meilleure led RGBW pour la bande ?
Le mode R9 est le meilleur
Résumé et recommandations
Chez LedStore, vous trouverez une large gamme de transformateurs et de contrôleurs DALI. Nous pouvons également vous aider à concevoir votre projet.
