Cet article aborde en détail le sujet de la "mise en parallèle des bandes de LED", mais j'essaierai de présenter les informations de la manière la plus claire et la plus compréhensible possible.

Bande lumineuse à LED Les LED sont en série

Une bande LED est une bande flexible composée d'un certain nombre de petites LED (diodes électroluminescentes), qui sont connectées en série par petits groupes sur la bande. Dans une série, si l'une d'entre elles tombe en panne, toutes s'éteignent. Comme les traditionnelles guirlandes lumineuses des sapins de Noël.

Circuits à leds avec bande lumineuse à leds
Circuits LED EN SÉRIE avec bande lumineuse LED, série marquée d'une ligne noire

Les bases de la connexion en parallèle

Le branchement en parallèle consiste à raccorder plusieurs appareils (dans ce cas une bande lumineuse à LED) à la même source d'alimentation, de manière à ce que chaque appareil reçoive la même tension. Relier entre eux des fils de même couleur.

lumière led avec connexion de poitrine en ruban

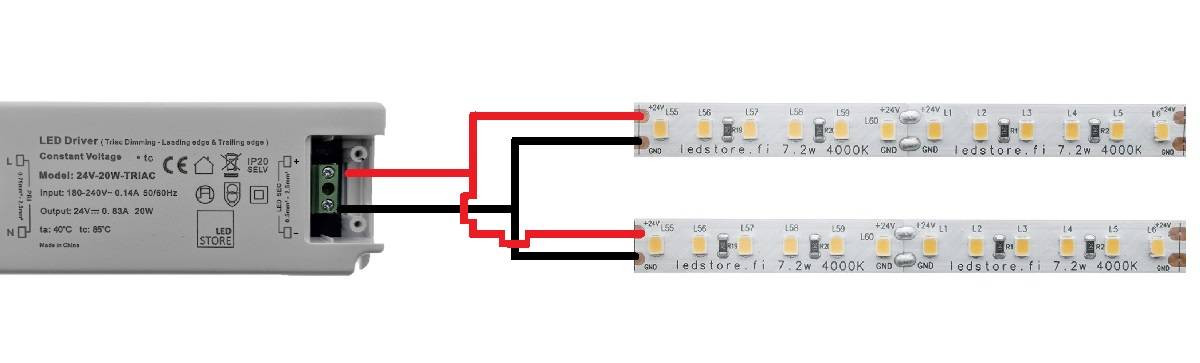

Ruban de diodes connectées en parallèle

Les avantages de la connexion en parallèle sont la flexibilité et la fiabilité : si un appareil tombe en panne, les autres continuent à fonctionner.

Connexion en parallèle de bandes LED

La mise en parallèle de bandes de LED nécessite quelques connaissances techniques et les outils appropriés, tels qu'un fer à souder et des câbles électriques. Le processus consiste à couper les bandes lumineuses à la bonne longueur, à attacher les câbles aux bandes lumineuses et enfin à connecter les câbles à l'alimentation électrique. N'oubliez pas de vérifier que l'alimentation électrique a été coupée avant de commencer le travail.

Mise en parallèle de bandes LED dans la pratique

Pour toutes les bandes LED, vérifiez d'abord quel est le fil + (positif). Il est toujours indiqué sur la bande LED au niveau du point de coupure. Parfois, les inscriptions sont très petites, alors prenez une photo avec votre téléphone portable et zoomez.

Les autres sont des câbles - (négatifs). Vous pouvez placer les câbles négatifs dans n'importe quel ordre et les connecter au fil - du transformateur. Et la bande de LED s'allume.

Les fils négatifs (moins) se trouvent dans différents types de bandes comme suit :

Il y a 1 négatif dans une bande unicolore

  • CCT (contrôle de la température de couleur) 2 pièces : WW et CV, c'est-à-dire blanc chaud et blanc froid
  • RGB 3 pièces : rouge, vert, bleu et rouge, vert et bleu
  • RGBW 4 pcs : Rouge, Vert, Bleu, Blanc et Bleu
  • RGBCCT 5 pcs : Red, Green, Blue, Warm and Cool i.e. Rouge, Vert, Bleu et Blanc chaud et froid

Vous pouvez donc connecter n'importe lequel de ces fils au négatif et cette couleur s'allumera. Tant qu'elle est connectée au plus.

Ruban adhésif CCT en gros plan où vous pouvez voir les joints négatifs
Le ruban adhésif CCT est placé près de l'endroit où l'on peut voir les joints négatifs.

Le brûleur ou convertisseur de LED ne se brise généralement pas, à moins que vous ne connectiez les croix + et -. Les transformateurs de haute qualité sont dotés d'une protection contre les courts-circuits, ce qui signifie que la lumière ne s'allume pas simplement parce que le transformateur se protège lui-même. Cela se produit toujours si le pôle - touche le pôle +. Bien sûr, vous pouvez avoir peur si vous les tenez dans votre main, car cela peut provoquer une petite étincelle.

Liens entre les deux

Une fois que vous avez déterminé les plus de toutes les bandes LED, assemblez-les à l'aide d'un morceau de sucre, de connecteurs à levier, de soudure, etc. Tous ces éléments sont donc reliés au plus (+) du transformateur.

Il suffit ensuite de répéter les couleurs sur toutes les bandes de LED de la même manière, ce que l'on appelle la couleur par couleur.

Calcul de la puissance du transformateur de la bande LED

Calculer la taille du transformateur de bande LED en parallèle est facile ! Prenons un exemple où il y a 3 bandes lumineuses LED de 14,4W avec des longueurs de 160cm, 220cm et 240cm.

C'est ainsi que vous calculez les besoins en énergie des bandes de LED connectées en parallèle :

  1. La bande LED a une puissance de 14,4 W par mètre, ce qui signifie qu'elle consomme 14,4 watts d'énergie (A) par mètre.
  2. Calculez ensuite le nombre total de mètres reliés au transformateur, soit 160+220+240 cm = 620 cm, soit 6,2 m.
  3. Multipliez ensuite les mètres par la puissance, soit 6,2 m x 14,4 W/m = 89,28 W.

Lors du calcul du transformateur de LED, il est important de se rappeler de laisser une marge de puissance de 15-25% pour le transformateur.

89 W x 1,15 = 102 W au minimum.

Connexion en parallèle de bandes LED - défis

Il y a quelques éléments à prendre en compte lorsque vous connectez des bandes LED en parallèle.

Tout d'abord, lorsque plusieurs réglettes sont connectées en parallèle, l'alimentation doit pouvoir fournir suffisamment de courant à toutes les réglettes, comme calculé ci-dessus. Dans le cas contraire, toutes les réglettes clignoteront ou certaines brûleront plus faiblement.

Deuxièmement, l'intensité lumineuse doit être uniforme sur toutes les bandes, ce qui n'est pas le cas si l'une des bandes de LED est beaucoup plus longue, plus de 10 m, ou si l'une des bandes de LED a des fils d'alimentation très longs.

Dans les deux cas, la cause est une chute de tension, c'est-à-dire que 24 V sur la bande LED peut être réduit à 21 V en raison d'un long câble d'alimentation. Le câble agit comme une résistance pour la tension et les longs câbles intermédiaires doivent tenir compte de l'augmentation de la puissance demandée au transformateur.

Exemples : connexion en parallèle de bandes lumineuses LED

Un exemple d'utilisation parallèle des bandes LED est l'amélioration de l'éclairage intérieur de la maison. Par exemple, dans la cuisine, plusieurs bandes LED peuvent être installées sous les plans de travail pour fournir une lumière efficace et agréable. Toutes ces lampes de comptoir sont connectées au même transformateur dans le RINNAN.

Dans l'image, les lampes situées au-dessus et au-dessous des armoires de cuisine sont connectées en parallèle, c'est-à-dire qu'elles s'allument en même temps.
Dans l'image, les lampes situées au-dessus et au-dessous des armoires de cuisine sont connectées en parallèle, c'est-à-dire qu'elles s'allument en même temps.

Une autre option populaire est l'éclairage du sauna, où des bandes LED sont installées sous le plafond et derrière le dossier. Là encore, les deux bandes sont alimentées par le même transformateur sur le TERRAIN.

Les bandes lumineuses LED du sauna sont connectées en parallèle et s'allument donc en même temps.
Les bandes LED du sauna sont connectées en parallèle, de sorte qu'elles s'allument en même temps.

Questions fréquemment posées sur : le branchement en parallèle de bandes lumineuses LED

Que dois-je faire si l'une des bandes LED connectées en parallèle ne fonctionne pas ?

Si une bande LED ne fonctionne pas, vérifiez d'abord que la bande est intacte de tous les côtés et que le câblage est en bon état.

Puis-je utiliser différentes marques de bandes lumineuses LED dans la même alimentation ?

Oui, vous pouvez utiliser différentes marques de bandes LED dans la même connexion parallèle, mais assurez-vous qu'elles sont compatibles en termes de tension (12 ou 24 Volts).

Combien de bandes LED pouvez-vous connecter en parallèle ?

Le nombre de bandes LED que vous pouvez connecter en parallèle est principalement limité par la puissance de l'alimentation.

Enfin

Les bandes LED constituent un moyen flexible et fiable d'améliorer l'éclairage de votre maison ou de votre lieu de travail. Elle nécessite un certain savoir-faire technique et les outils adéquats, mais présente les avantages de la qualité de la lumière, de l'efficacité et de la continuité de fonctionnement, même en cas de défaillance d'une bande.

Il est important de noter que chaque projet de mise en parallèle est unique et nécessite ses propres solutions, de sorte que cet article ne fournit qu'une orientation générale sur le sujet.
