Gradation DALI : système d'éclairage numérique

Les systèmes de contrôle de l'éclairage, tels que la gradation DALI, ont considérablement évolué ces dernières années avec l'introduction de nouvelles technologies qui permettent une plus grande précision et une plus grande flexibilité dans le contrôle de l'éclairage. L'une des technologies les plus intéressantes est DALI (Digital Addressable Lighting Interface), qui permet un contrôle sophistiqué de la gradation d'éclairages individuels ou de groupes d'éclairages. Dans cet article, nous examinerons de plus près la gradation DALI, ses avantages et la manière dont elle peut améliorer les performances et l'efficacité énergétique d'un système d'éclairage. Cet article est la suite de celui où nous avons passé en revue les technologies de gradation.

Qu'est-ce que la gradation DALI ?

La gradation DALI est un système de contrôle de l'éclairage qui utilise un protocole numérique pour communiquer entre le contrôleur d'éclairage et les lampes elles-mêmes. Cela permet un contrôle précis de la luminosité et de la couleur des lampes individuelles ou des groupes de lampes, ainsi que le stockage et le rappel de situations d'éclairage préprogrammées. Les systèmes de gradation DALI se composent généralement d'un contrôleur DALI qui envoie des commandes et de luminaires compatibles DALI qui peuvent recevoir ces commandes et y répondre.

Le système DALI fonctionne mieux lorsqu'il est conçu et construit à partir de la base. En effet, deux fils de commande sont nécessaires pour relier les appareils.

Le système DALI en quelques mots

Supposons que vous ayez plusieurs lampes dans votre pièce et que vous souhaitiez régler la luminosité de toutes les lampes en même temps. C'est là que DALI entre en jeu !

Un système DALI est comme un patron qui dit à toutes les ampoules ce qu'elles doivent faire. Il utilise des signaux spéciaux, comme si le patron donnait des ordres aux lampes. Ces signaux indiquent aux ampoules la quantité d'électricité qu'elles doivent consommer et la luminosité qu'elles doivent avoir.

Chaque lampe ou groupe de lampes est équipé d'un ordinateur spécial, appelé contrôleur DALI, qui écoute les signaux du système DALI. Lorsque le système DALI envoie un signal à une lampe, le contrôleur DALI de la lampe reçoit le message et fait en sorte que la lampe s'allume ou s'éteigne en conséquence.

Ainsi, lorsque vous utilisez un variateur DALI, celui-ci envoie un signal au système DALI. Le système DALI envoie ensuite des signaux à tous les luminaires de la pièce, leur indiquant la luminosité dont ils ont besoin. C'est ainsi que fonctionne le système DALI !

Principales caractéristiques de DALI

• C'est un protocole gratuit ! Tout le monde peut l'utiliser.
• La certification DALI2 exige que les appareils fabriqués par des entreprises différentes fonctionnent ensemble.
• DALI est assez facile à installer. Vous pouvez installer les fils d'alimentation et de commande côte à côte, car il n'est pas nécessaire de les protéger. Il y a donc 5 fils partout : L, N, terre et 2 fils de contrôle (5x1,5 MMJ).
• Le câblage peut être installé de n'importe quelle manière, à condition qu'il se trouve à moins de 100 mètres du contrôleur DALI BUS. La distance peut être encore plus grande si des répétiteurs sont utilisés.
• Comme DALI utilise des signaux numériques pour la communication au lieu de signaux analogiques, les appareils reçoivent les mêmes valeurs de gradation. Cela rend le contrôle des groupes de contrôle très efficace et précis.
• Le système d'adressage du système (adresse DALI) permet de contrôler individuellement chaque appareil ou groupe.

Avantages de la gradation DALI

Dimmable DALI est une technologie de contrôle de l'éclairage efficace et flexible qui offre de nombreux avantages par rapport aux systèmes de gradation analogiques traditionnels. Sa précision, son efficacité énergétique, son évolutivité et sa capacité à s'intégrer à d'autres systèmes d'automatisation des bâtiments en font une technologie bien adaptée à un large éventail d'applications dans les bâtiments commerciaux, industriels et résidentiels. Voici les avantages de la gradation DALI :

• Précision : la gradation DALI permet un contrôle précis de la luminosité et de la couleur de lampes individuelles ou de groupes de lampes, ce qui peut être particulièrement utile dans les bâtiments commerciaux, industriels et résidentiels. Cela permet un meilleur contrôle et une plus grande flexibilité dans la conception de l'éclairage.
• Efficacité énergétique : la gradation DALI permet de réduire la consommation d'énergie et les coûts d'exploitation, car la luminosité et la couleur des lampes peuvent être contrôlées avec précision.
• Évolutivité : les systèmes de gradation DALI peuvent être facilement étendus pour contrôler un grand nombre d'éclairages, ce qui les rend bien adaptés aux grands projets commerciaux ou industriels.
• Intégration : les systèmes de gradation DALI peuvent être facilement intégrés à d'autres systèmes d'automatisation des bâtiments, tels que les systèmes de chauffage, de ventilation et de climatisation et les systèmes de sécurité, ce qui permet un meilleur contrôle et une meilleure automatisation de l'éclairage des bâtiments.
• Flexibilité : la gradation DALI offre un large éventail d'options de contrôle de l'éclairage, allant de la simple commutation marche/arrêt à des options de contrôle plus avancées telles que le réglage et la réinitialisation de conditions d'éclairage préprogrammées.
• Norme ouverte : elle garantit que les appareils de différents fabricants fonctionnent toujours de la même manière lorsqu'ils sont connectés les uns aux autres. Vous pouvez également remplacer les pièces existantes par des pièces plus récentes et plus performantes au fur et à mesure qu'elles sont disponibles.
• Facile à installer : avec la technologie de fibre optique DALI, vous n'avez pas besoin de diviser les lumières en zones ou de suivre le câblage. Le système DALI est composé de deux fils reliés entre eux. Ces fils contrôlent tous les appareils. Les installateurs n'ont pas besoin de tout suivre parce qu'ils n'ont pas besoin de savoir comment les luminaires seront installés par la suite.
• Facile à modifier : vous pouvez modifier rapidement les réglages. Au bout d'un certain temps, vous voudrez peut-être changer les lumières et opter pour quelque chose de plus agréable. Un logiciel centralisé facilite la modification des profils d'éclairage.

Pourquoi ne devriez-vous PAS utiliser la gradation DALI ?

Cependant, comme toutes les technologies, la gradation DALI a ses avantages et ses inconvénients. Tout n'est pas toujours aussi simple qu'annoncé. Voici quelques-uns des inconvénients de la gradation DALI :

• Coût : les systèmes de gradation DALI peuvent être plus coûteux que les systèmes de gradation analogiques traditionnels car ils nécessitent des luminaires compatibles DALI et un contrôleur DALI.
• Installation : les systèmes de gradation DALI peuvent être plus complexes à installer que les systèmes de gradation analogiques traditionnels et peuvent nécessiter une formation et une expertise particulières.
• Peut ne pas être facile à remplacer : après un certain temps, vous voudrez peut-être changer les lumières et obtenir quelque chose de plus beau. En fonction de la taille de votre système, vous aurez peut-être besoin d'un ingénieur logiciel pour le programmer.
• Compatibilité : tous les luminaires ne sont pas compatibles avec les systèmes de gradation DALI, car la plage est plus étroite, par exemple dans l'éclairage intérieur.
• Disponibilité limitée : les systèmes de gradation DALI ne sont pas très répandus.
• Restez à jour : pour qu'un système DALI fonctionne, vous devez créer une base de données qui relie les adresses des LED aux bons contrôleurs. Pour que ces systèmes fonctionnent de manière optimale, ils doivent être surveillés.
• Pas pour la rénovation : il est préférable de laisser DALI dans les nouveaux bâtiments, car il est très difficile d'installer deux câbles supplémentaires.

DALI peut donc être plus coûteux et plus complexe à installer et nécessite une formation et une expertise spécialisées. En outre, tous les luminaires ne sont pas compatibles avec les systèmes de gradation DALI et ces derniers ne sont pas toujours disponibles chez tous les détaillants. Réfléchissez bien à vos besoins et à votre budget avant de décider si un système DALI vous convient.

Histoire de DALI

Les origines de DALI remontent à la fin des années 1980 et au début des années 1990, lorsqu'un groupe de fabricants d'éclairage, de scientifiques et d'ingénieurs se sont réunis pour mettre au point un protocole de communication numérique normalisé pour le contrôle de l'éclairage.

La gradation DALI (Digital Addressable Lighting Interface) est une technologie relativement nouvelle dans le domaine des systèmes de contrôle de l'éclairage, mais son développement remonte à plusieurs décennies. Ce sont les fabricants européens de ballasts qui ont été les premiers à l'utiliser. L'idée était d'améliorer la gradation 0/1-10V en permettant au système de contrôle de communiquer dans les deux sens avec chaque contrôleur de LED et chaque groupe d'appareils. Avec les commandes 0-10V, vous ne communiquez que dans un sens.

DALI 1.0

En 1998, la Commission électrotechnique internationale (CEI) a publié la première version de la norme DALI, connue sous le nom de DALI 1.0. Cette norme définit les protocoles et les caractéristiques électriques des systèmes DALI, permettant le développement de produits interopérables entre différents fabricants.

Au cours des années suivantes, la norme DALI a été mise à jour et affinée pour inclure de nouvelles fonctionnalités telles que la prise en charge de plusieurs dispositifs de contrôle, une meilleure sécurité et une plus grande évolutivité. En 2012, la CEI a publié la dernière version de la norme DALI1, connue sous le nom de CEI 62386, qui est désormais largement utilisée dans l'industrie de l'éclairage.

Depuis la publication de la première norme DALI, la technologie a rapidement gagné en popularité et est aujourd'hui largement utilisée dans les espaces commerciaux et publics. La gradation DALI est particulièrement appréciée dans les bâtiments économes en énergie, où un contrôle précis des niveaux d'éclairage permet de réduire la consommation d'énergie et les coûts.

DALI 2.0

DALI2 (2020) est la dernière version du protocole DALI, qui s'appuie sur le protocole DALI original et l'améliore.

L'une des principales différences entre DALI et DALI2 est le nombre d'appareils pouvant être connectés à un système. Le protocole DALI original permet de connecter jusqu'à 64 appareils, tandis que DALI2 permet d'en connecter jusqu'à 512. Cela signifie que DALI2 peut contrôler un plus grand nombre d'éclairages et d'autres appareils dans un seul système.

La deuxième différence est la fonctionnalité. DALI2 offre des fonctionnalités supplémentaires telles que les scènes d'éclairage, l'éclairage CCT et l'éclairage RVB. DALI2 offre également une meilleure prise en charge des capteurs et autres dispositifs, ce qui permet un contrôle et une automatisation plus avancés.

En termes de sécurité, DALI2 offre également des fonctions de sécurité améliorées telles que les mises à jour sécurisées du micrologiciel, l'échange sécurisé de clés et le cryptage des communications. DALI2 est ainsi plus résistant au piratage et aux autres menaces de sécurité.

Dans l'ensemble, DALI2 est une amélioration du protocole DALI original, offrant des fonctionnalités plus avancées, une plus grande évolutivité et une sécurité accrue. Il est également rétrocompatible avec le protocole DALI, de sorte que les appareils utilisant le protocole DALI original peuvent toujours être utilisés dans un système DALI2.

Quelles sont les principales différences entre le DT6 et le DT8 ?

Le transformateur DT6-led a besoin d'une adresse DALI pour régler la luminosité d'une couleur de LED.

Les commandes et les fonctions du DT8 sont destinées au contrôle des couleurs uniquement, mais les fonctions du DT6 peuvent être utilisées avec n'importe quel pilote de LED DALI.

Vous pouvez utiliser la pièce 207, la pièce 209 ou les deux pour un pilote de LED à changement de couleur.

Une adresse DALI peut contrôler un nombre quelconque de contrôleurs LED DT8. Cela signifie qu'une seule adresse peut contrôler à la fois la température de couleur et la luminosité de la lumière. Dans le DT6, des adresses distinctes seraient nécessaires pour chaque couleur.

Les numéros DT les plus couramment utilisés sont les suivants :

Contrôleurs DT6 LED Partie 207

Dispositifs de contrôle des couleurs DT8 Partie 209

Compatibilité entre les produits

La première version de DALI ne fonctionnait pas bien avec d'autres systèmes. Elle n'a pas fonctionné parce que le protocole était trop limité et que de nombreuses entreprises ont essayé de l'améliorer en ajoutant des fonctions qui ne fonctionnaient pas bien les unes avec les autres.

Avec DALI2, ce problème a été résolu. DALI2 est beaucoup plus complet et possède beaucoup plus de fonctionnalités que son prédécesseur. Cela signifie que certains fabricants ne peuvent plus apporter de modifications à DALIii et que tous les appareils DALI2 doivent répondre à toutes les normes IEC62386.

N'oubliez pas que même si DALI2 vous permet d'utiliser d'anciens composants DALI, vous ne pouvez pas faire tout ce que vous pouvez faire avec DALI2, car les anciens appareils DALI ont des commandes limitées.

Comment un appareil DALI est-il contrôlé ?

Les installations DALI utilisent des lampes LED standard. Elles utilisent des modules récepteurs DALI et des transformateurs DALI. Ces composants sont reliés par des lignes de communication numériques bidirectionnelles DALI. Le centre de contrôle peut être un ordinateur portable ou un bureau de contrôle de l'éclairage de haute technologie.

En concentrant et en ajustant les commandes des boutons-poussoirs, vous pouvez contrôler un seul luminaire, un groupe de luminaires ou une zone d'éclairage. Lorsqu'un interrupteur est utilisé, vous pouvez programmer tous les luminaires d'un même "groupe" pour qu'ils s'allument ou changent de couleur en même temps.

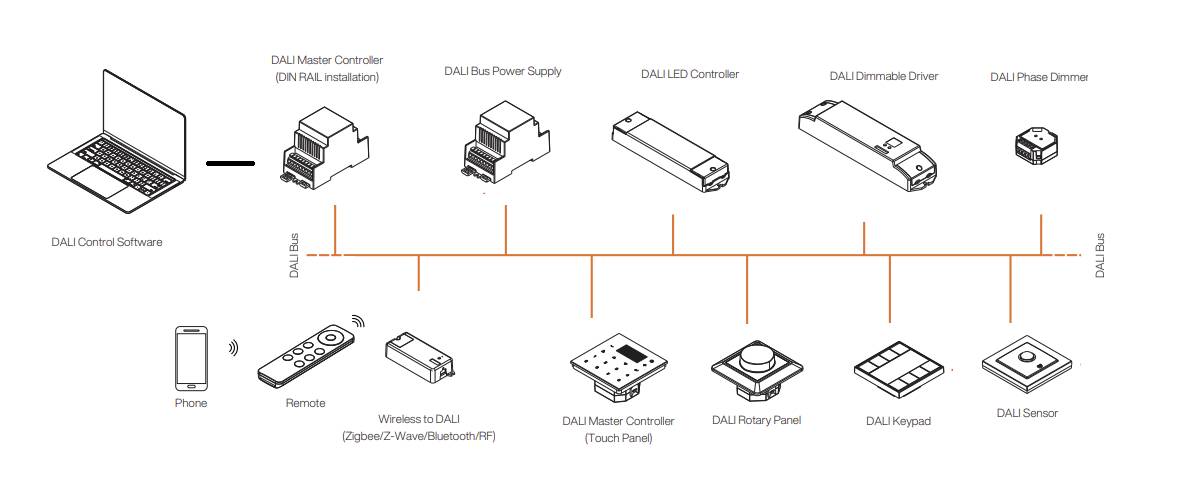

Quels sont les composants de DALI ?

La gradation DALI (Digital Addressable Lighting Interface) est un type de système de contrôle de l'éclairage qui permet de contrôler avec précision l'intensité d'un éclairage individuel ou d'un groupe d'éclairages. Le système se compose de plusieurs éléments clés, notamment

DALI-maître : ces appareils font office de plaque tournante du système et sont chargés d'envoyer des commandes aux luminaires. Ils sont généralement connectés à une interface, telle qu'un écran tactile mural ou une application pour smartphone, qui permet aux utilisateurs de régler les niveaux d'éclairage.

Transformateurs ou contrôleurs DALI : ces dispositifs sont chargés de contrôler l'alimentation des luminaires et sont généralement installés dans les luminaires eux-mêmes. Ils reçoivent les commandes du contrôleur DALI et ajustent la puissance lumineuse, la couleur de la lumière ou la température de couleur de la lumière en conséquence, par exemple le gradateur DALI.

Capteurs DALI : ces dispositifs sont utilisés pour mesurer le niveau d'éclairage ambiant dans une pièce et peuvent être utilisés pour ajuster automatiquement les niveaux d'éclairage afin d'optimiser la visibilité et l'efficacité énergétique. Ils peuvent être intégrés dans un contrôleur DALI ou installés de manière autonome.

Alimentation DALI : une alimentation DALI est un dispositif qui alimente un système DALI. Il s'agit d'un composant séparé qui est connecté au contrôleur DALI et aux luminaires.

Câbles de communication DALI : ces paires de câbles relient les différents composants d'un système DALI.

Qu'est-ce qu'un bus DALI (DALI BUS) ?

Dans un système DALI, TOUS les appareils et l'alimentation du bus sont connectés à un bus à deux fils et partagent des informations. Ce système à deux fils est le système nerveux du système d'éclairage. Il envoie et reçoit tous les signaux du contrôleur aux luminaires et vice-versa. Ainsi, à partir du contrôleur ou du logiciel de l'appareil, vous connaissez toujours l'état de l'appareil.

Le bus DALI doit être alimenté pour envoyer des données entre les appareils. Il utilise environ 16V. Ces dispositifs sont appelés alimentations DALI ou, dans de nombreux cas, le maître DALI fait également office d'alimentation pour les câbles de signal.

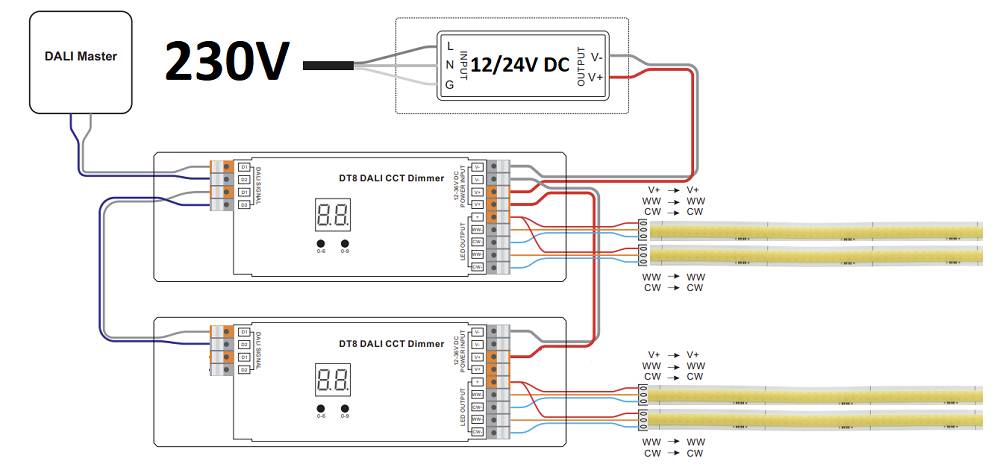

Comment les systèmes d'éclairage DALI sont-ils câblés ?

Comme indiqué précédemment, vous pouvez envoyer des signaux numériques sur le bus avec seulement deux fils. Les câbles peuvent être polarisés positivement ou négativement. La plupart des appareils de contrôle fonctionnent avec les deux. Les systèmes DALI peuvent être câblés avec des câbles standard à cinq fils, de sorte qu'aucune protection spéciale n'est nécessaire.

Comme aucun groupe de câblage n'est nécessaire dans un système DALI, vous pouvez connecter tous les fils en parallèle avec le bus. Il s'agit d'un changement important par rapport aux systèmes d'éclairage traditionnels, car les commandes envoyées par le contrôleur contiennent toutes les informations nécessaires pour allumer, faire varier l'intensité lumineuse et changer la couleur des lampes.

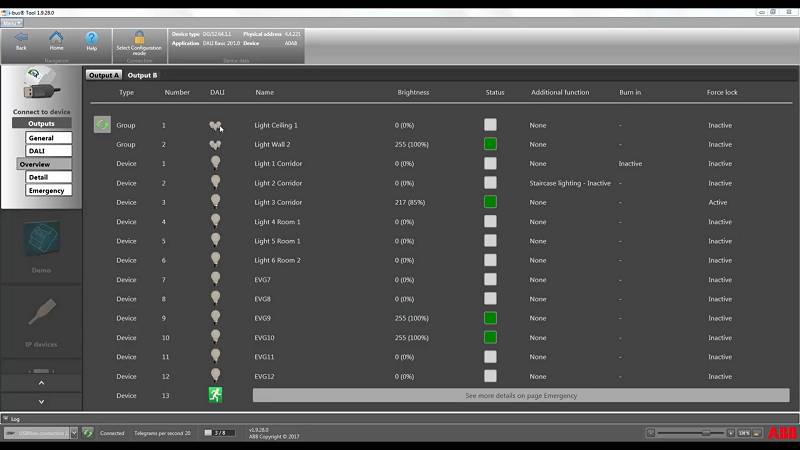

Une fois que tout est connecté, le logiciel Dali peut être configuré pour fonctionner avec le système. Le système étant flexible, vous pouvez créer et utiliser différents scénarios et programmes d'éclairage sans modifier le câblage physique. En fonction du logiciel et des applications, cette configuration peut être facile ou difficile.

Où sont utilisés les systèmes d'éclairage DALI ?

DALI est une technologie d'éclairage qui peut être modifiée et dont le prix est raisonnable. Ce type de système d'éclairage centralisé se retrouve le plus souvent dans les grands locaux commerciaux (par exemple, l'éclairage de nuit et l'éclairage de jour peuvent être programmés séparément). DALI est principalement utilisé dans les entreprises et les grandes installations. Cependant, les gens l'utilisent de plus en plus dans leurs maisons plus prestigieuses. Dans la maison, par exemple, pour faire varier l'intensité des bandes lumineuses LED ou si vous souhaitez des panneaux LED et une lumière indirecte pour un espace de stockage particulier.

DALI, TRIAC ou PUSHDIM ?

Un gradateur triac ne fonctionnera donc qu'avec deux fils, alors qu'un gradateur DALI nécessite au moins 4 fils. Le PUSHDIM peut souvent être mis en œuvre avec seulement deux fils.

Le système Dali2 permet de contrôler et de faire varier l'intensité des lampes à DEL CCT, mais le Triac ne permet que la variation, tout comme le PUSHDIM.

Ainsi, les downlights, les bandes de LED, les panneaux de LED. Toutes les sources lumineuses conviennent à tous les types de gradation, mais le transformateur que vous choisissez pour le luminaire à LED détermine la manière dont il est contrôlé.

Résumé

La gradation DALI est une technologie de contrôle de l'éclairage efficace et flexible qui offre de nombreux avantages par rapport aux systèmes de gradation analogiques traditionnels. Cependant, elle peut être plus coûteuse et plus complexe à installer et à mettre en service, et nécessite une formation et une expertise spécifiques. En outre, tous les luminaires ne sont pas compatibles avec les systèmes de gradation DALI et ces derniers ne sont pas forcément disponibles dans tous les pays et régions. Réfléchissez bien à vos besoins et à votre budget avant de décider si la gradation DALI vous convient.
