Les dispositifs de contrôle de l'éclairage sans fil Zigbee permettent de programmer des minuteries et des situations d'éclairage différentes pour presque toutes les lumières de votre maison. Cet article décrit le processus de mise en place d'un couplage Zigbee par l'intermédiaire d'un concentrateur/pont, et fournit des conseils sur les problèmes typiques, basés sur l'expérience. En ce qui concerne les interfaces, les expériences les plus positives que nous ayons eues jusqu'à présent concernent Samsung Smart Things et Philips Hue (automne 2021). Pour l'éclairage, il est possible d'utiliser à la fois le contrôle mobile à partir d'un téléphone portable ou d'une tablette, et le contrôle sans fil par bouton-poussoir. Dans la première partie, nous avons donné des conseils pour créer un contrôle sans fil de l'éclairage lorsque le concentrateur n'est pas utilisé. Les interrupteurs de commande câblés traditionnels peuvent toujours être installés sur le concentrateur pour allumer et éteindre les lumières.
Composants d'éclairage intelligents Zigbee pour la programmation de l'éclairage
Bien entendu, la base de l'éclairage est constituée par les luminaires eux-mêmes. LedStore étant un professionnel de l'éclairage, nos produits passent naturellement avant la qualité de la lumière et la qualité de la lampe. Avec l'avènement de Zigbee et du monde IoT, de nouvelles possibilités d'éclairage intelligent sont apparues, et nos luminaires ont également sauté dans l'ère de l'intelligence, sans faire de compromis sur la qualité. Les mêmes conceptions fiables peuvent être adaptées aux exigences de contrôle des maisons intelligentes avec des récepteurs et des transformateurs Zigbee, ainsi que des contrôleurs.
Nos downlights, ou spots, et nos solutions d'éclairage par bandes LED sont les plus utilisés pour le contrôle intelligent de l'éclairage. Le troisième grand groupe de produits est celui des panneaux LED carrés et circulaires. Un nouveau groupe de produits a été ajouté : les ampoules LED avec capacité Zigbee. En tant que contrôleur, nous vous recommandons d'utiliser le logiciel Philips Hue pour les ampoules.
Dispositifs, alimentations et contrôleurs Zigbee
Pour tous ces luminaires, nous proposons des alimentations compatibles Zigbee , c'est-à-dire des transformateurs qui incluent un récepteur Zigbee. Un récepteur seul peut également être choisi pour un luminaire ou un groupe de luminaires. Les récepteurs Zigbee apportent de l'intelligence à l'éclairage, c'est-à-dire la possibilité de temporiser et de programmer via l'interface utilisateur. Le récepteur est le facteur qui détermine quels luminaires dans quel groupe sont obéis. Lorsque le bon récepteur est ajouté à un groupe de luminaires, il peut être connecté au système souhaité, tel que Philips Hue ou Samsung Smart Things.
En plus du récepteur, il est souvent judicieux d'installer des contrôleurs muraux en plus du contrôleur mobile. LedStore propose une gamme de variateurs et de commandes murales pour le contrôle de l'éclairage, y compris des télécommandes pour le réglage de la température de couleur et de la gradation. Le contrôle de l'éclairage peut également être réalisé à l'aide de variateurs qui combinent le contrôle filaire, c'est-à-dire un contrôleur alimenté par le secteur, et le contrôle sans fil, dont nous disposons d'un modèle dans notre gamme.

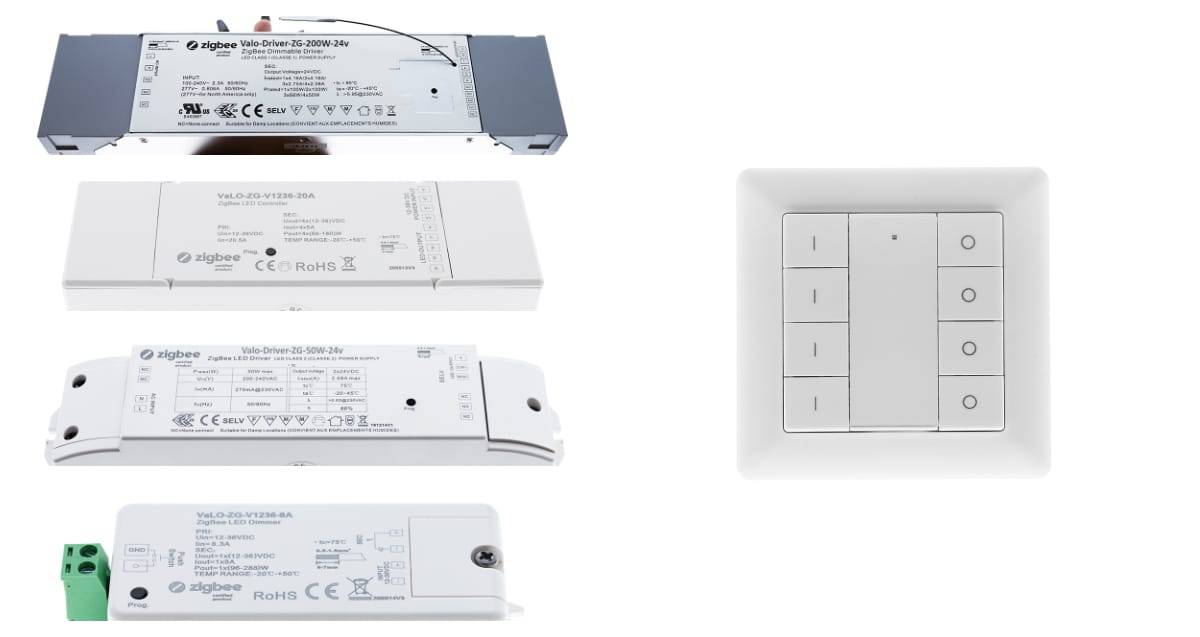

L'image de gauche montre des transformateurs Zigbee avec des récepteurs et un émetteur-récepteur. À droite, un contrôleur pour la gradation de quatre groupes. Tous les récepteurs/transformateurs et boutons sont connectés au réseau via un concentrateur, ce qui permet de contrôler les luminaires à partir de l'interface utilisateur via des boutons mobiles et sans fil.
Il est essentiel que les contrôleurs et les récepteurs soient compatibles, c'est-à-dire qu'ils utilisent le protocole sans fil Zigbee. Pour tirer pleinement parti du système, un pont et une interface sont nécessaires pour permettre la programmation et les regroupements de luminaires souhaités. Le pont est la partie du système qui se connecte au réseau internet domestique. Il peut être appelé non seulement pont, mais aussi encodeur, concentrateur, concentrateur ou opérateur, selon le fabricant.
Le récepteur ou le transformateur contenant le récepteur est sélectionné en fonction des caractéristiques du luminaire / de l'utilisation souhaitée du luminaire. Le pilote est généralement un gradateur/thermostat de couleur/commande de couleur mural autonome fonctionnant sur batterie. Ils fonctionnent avec un, deux ou quatre récepteurs. Il existe également des télécommandes qui facilitent l'harmonisation des couleurs, par exemple pour les bandes de LED RVB, car la commande dispose d'une roue chromatique visuelle.

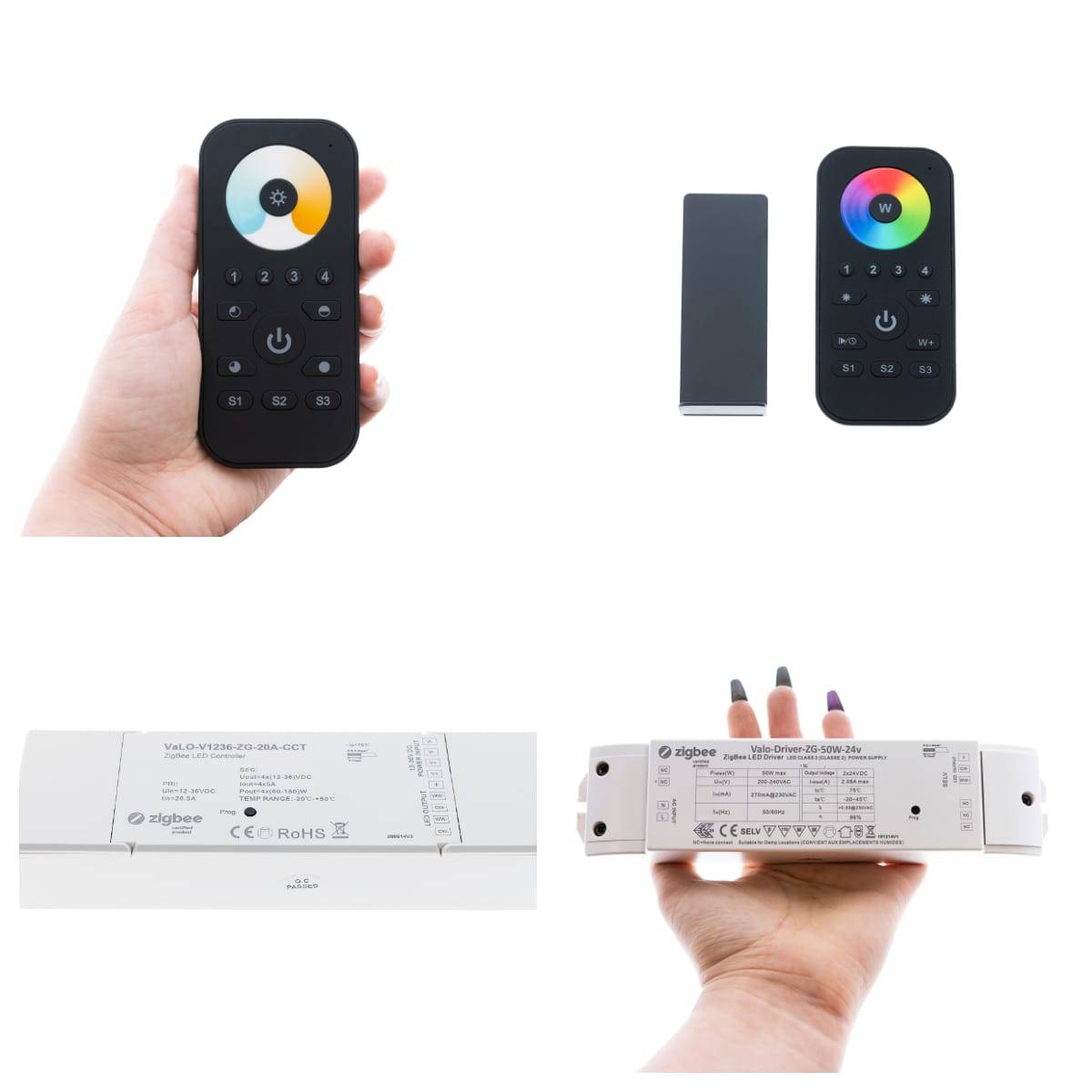

Rangée du haut avec les télécommandes Zigbee, la lumière blanche allant du blanc froid au blanc chaud, et la bande de LED RVB à couleur changeante. Les télécommandes sont dotées d'un aimant qui permet de les fixer à un support qui se visse au mur, par exemple. Les télécommandes et les récepteurs dotés des fonctions correspondantes de contrôle de la température de couleur ou de changement de couleur sont couplés au concentrateur pour un contrôle et une programmation polyvalents.
Appareils Zigbee, compatibilité avec Philips Hue et Samsung Smart Things, entre autres.
Les appareils Zigbee de LedStore sont compatibles avec de nombreux systèmes d'éclairage intelligents. Vous pouvez en savoir plus sur Zigbee dans la catégorie de produits Zigbee de notre boutique en ligne. Dans cet article, nous couvrons Philips Hue et Samsung Smart Things. Les dispositifs Zigbee de LedStore sont des dispositifs tiers pour d'autres fabricants. Cela se reflète dans le fait que les boutons de commande alimentés par batterie peuvent ne pas apparaître dans l'interface utilisateur, mais les fonctions d'appairage et de contrôle fonctionnent correctement.

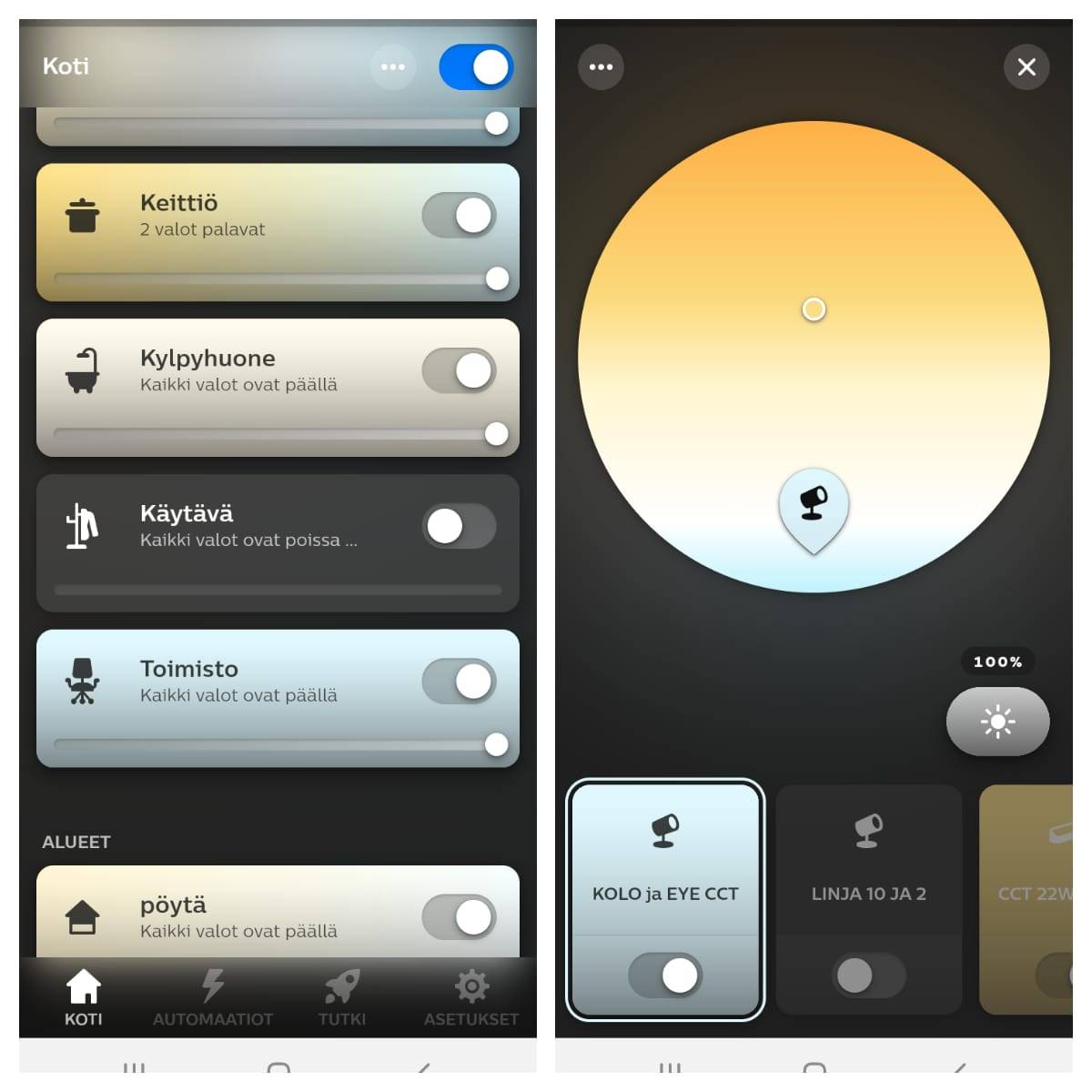

Nous préférons les interfaces Philips et Samsung, car elles sont claires et faciles à utiliser. Ces interfaces permettent de commander non seulement l'éclairage, mais aussi d'autres appareils Zigbee tels que la climatisation, l'équipement audiovisuel, le purificateur d'air, l'aspirateur robot, le système d'irrigation et le système de caméras à partir de la même interface.

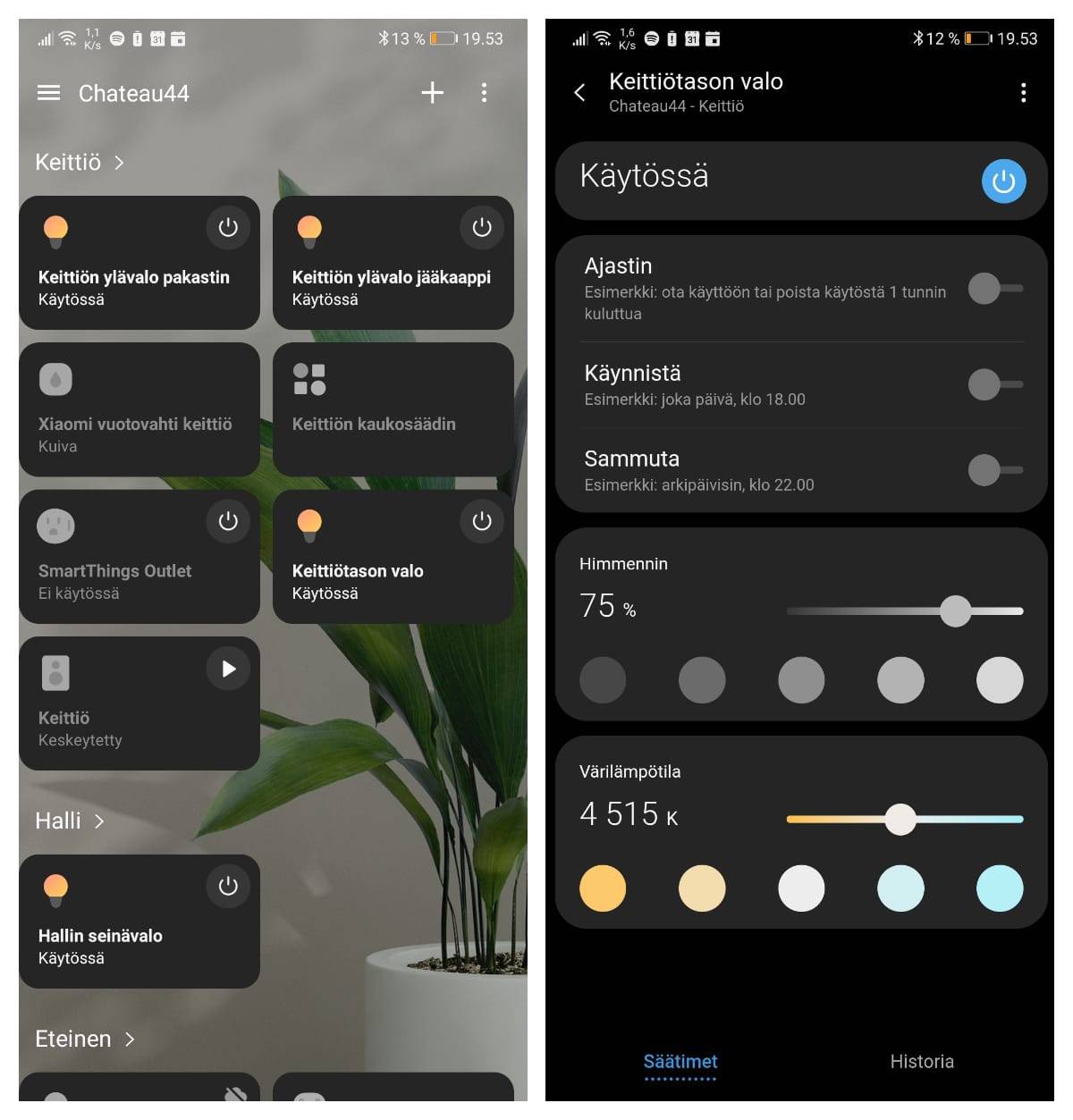

Les transformateurs et boutons Zigbee peuvent également être déployés dans d'autres systèmes compatibles Zigbee. Nous avons parlé d'autres systèmes et produits dans notre article de blog sur le contrôle de l'éclairage Zigbee, partie 3.Un exemple de l'interface d'éclairage Samsung Smart Things. À gauche, les appareils Zigbee de la cuisine en une seule vue et à droite, les interfaces de contrôle et de temporisation pour l'éclairage de la cuisine.Un exemple de la vue mobile de Philips Hue. À gauche, les différentes pièces de la maison et à droite, le mode de contrôle de l'éclairage de la cuisine. La roue des couleurs permet de régler la température de couleur de la lumière blanche, du blanc chaud au blanc froid, et le bord droit permet de régler la luminosité. Bien entendu, l'automatisation est également possible.Le Panel 600 de LedStore dans le couloir et la bande LED à température de couleur réglable CCT dans la cuisine sont tous deux contrôlés par Zigbee pour une utilisation mobile et commandés par un bouton mural et une télécommande.
Appareils Zigbee, appairage à l'aide d'un pont/hub
Si les lumières doivent être contrôlées à partir d'un ou plusieurs boutons et d'une application mobile, le bouton
1. et le transformateur sont d'abord exportés séparément vers le concentrateur/pont, après quoi
2. le(s) bouton(s) est (sont) apparié(s) avec le transformateur.
REMARQUE ! Il est important que l'ordre d'appariement soit correct lorsque vous utilisez les boutons ET l'application ! Si le bouton et le transformateur sont déjà appariés ensemble, cette connexion doit d'abord être réinitialisée !
1. ajoutez des appareils/luminaires en suivant les instructions de l'interface bridge/hub. Lorsque le programme veut ajouter un nouvel appareil,
2. Appuyez trois fois rapidement sur les deux boutons du bas (S1 et S2 simultanément). Si vous disposez d'un autre bouton, recherchez les instructions relatives au bouton dans la rubrique "Appairage par l'intermédiaire du coordinateur ou du concentrateur"
3. Le voyant vert du bouton clignotera pendant le processus. Lorsque le voyant s'éteint, l'appairage est terminé.
4. Le bouton apparié peut ne pas être visible dans l'interface, mais il est néanmoins apparié.
Comment connecter un transformateur Zigbee à votre hub/bridge
1) Connectez l'alimentation au transformateur.
2. ajoutez les appareils/lampes en suivant les instructions de l'interface pont/hub.
3) Lorsque le programme veut appairer un nouvel appareil, appuyez cinq fois rapidement sur le bouton Prog. et l'appairage commencera.
4. l'appareil trouvé apparaît dans l'interface.

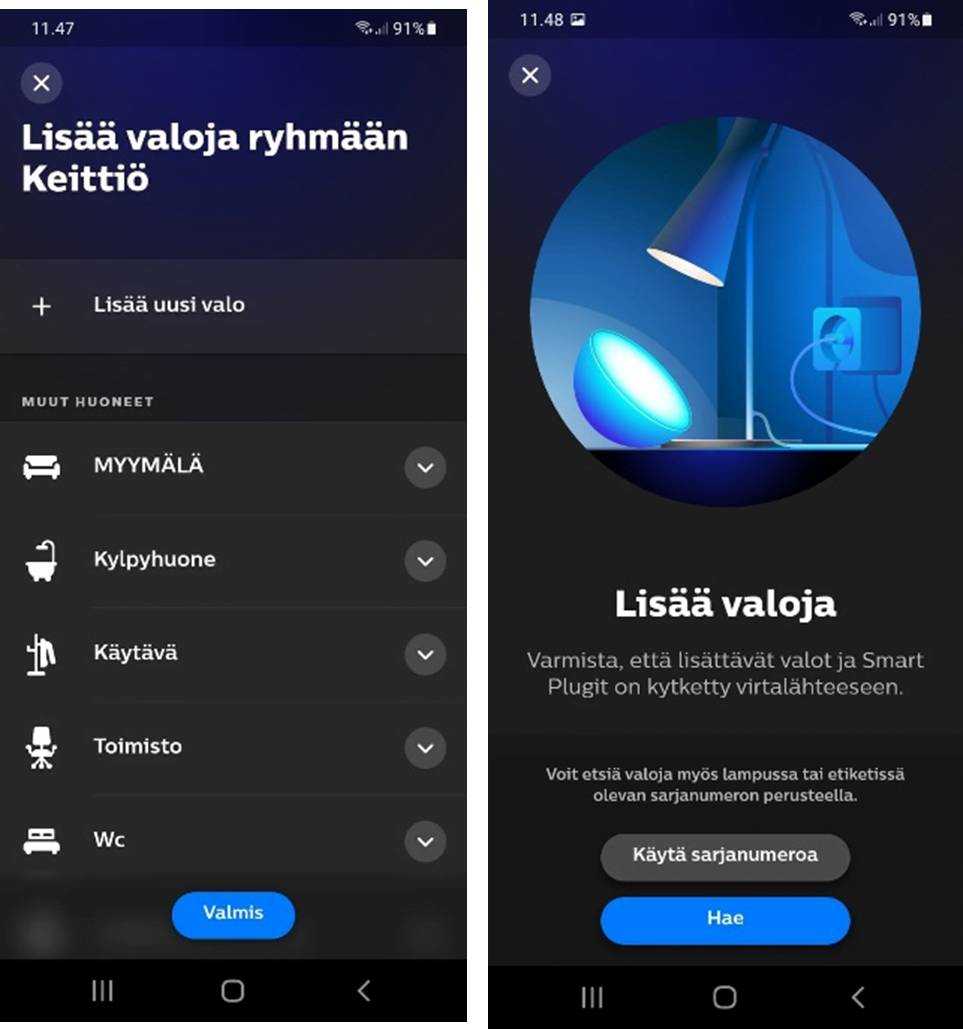

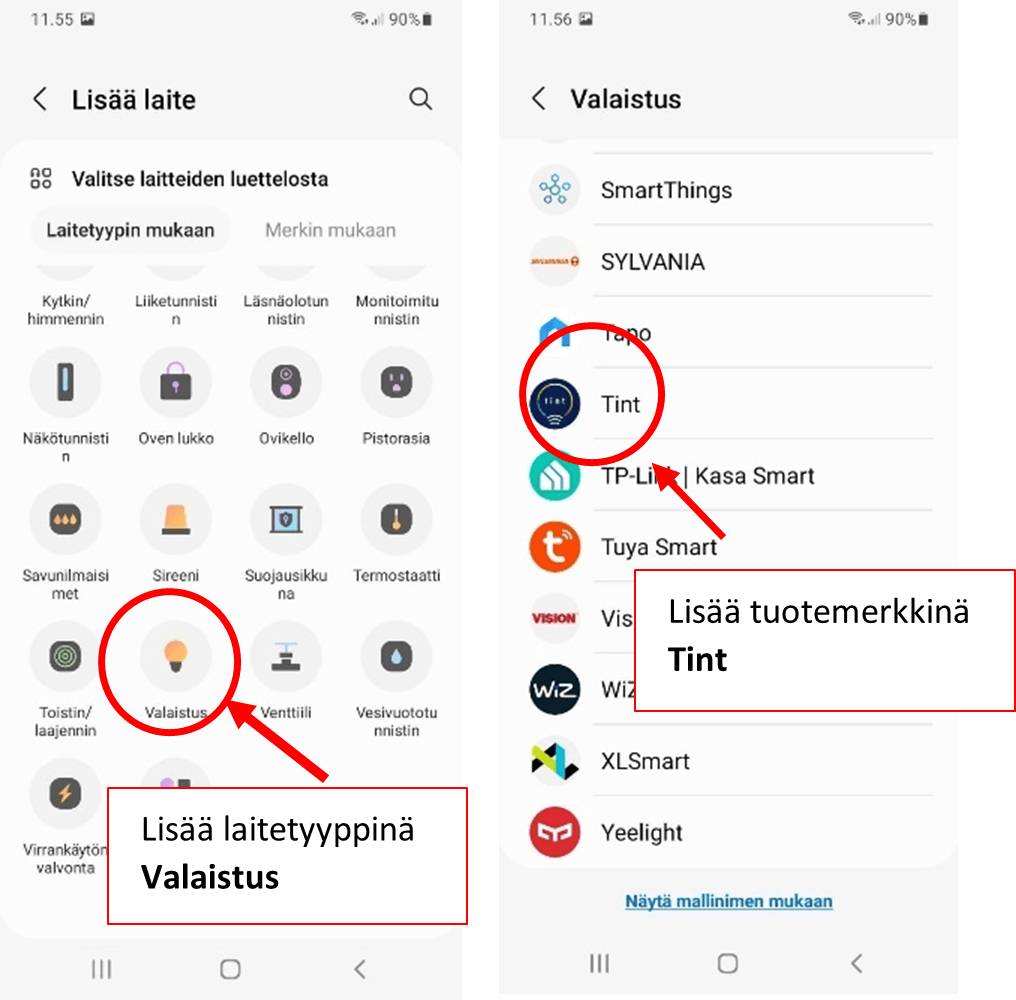

Trouver et connecter votre appareil sur Philips Hue est très simple.Tous les appareils sont connectés au groupe Eclairage. Sélectionnez Tint comme étiquette de produit.
Lorsque les boutons et les transformateurs sont sur le réseau du concentrateur, ils sont appariés ensemble, de sorte que le ou les boutons que vous voulez contrôler sont appariés avec le transformateur. Cette opération est plus facile à réaliser avec la technologie Touch Link, c'est-à-dire

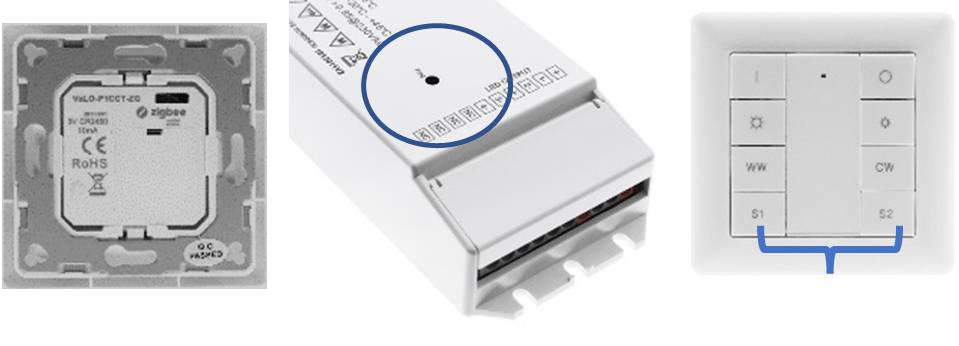

Appairage d'un bouton RF-Zigbee réglable CCT avec un transformateur Zigbee, transformateur CCT 100W illustré
Les appareils Zigbee sont compatibles entre eux. L'image montre un transformateur avec un récepteur et un contrôleur sans fil alimenté par une batterie.
1. retirez le couvercle des piles du bouton et éloignez le bouton de 0 à 10 cm du transformateur (méthode Touch Link).
2. branchez l'alimentation au transformateur (les lumières s'allument).
3. appuyez quatre fois rapidement sur le bouton Prog. du transformateur.
4. appuyez sur les deux boutons inférieurs (S1 et S2) du bouton et maintenez-les enfoncés pendant plus de 3 secondes. Débranchez le transformateur lorsque le voyant vert s'allume. Si vous avez un autre bouton, reportez-vous à la section "Touch Link to a Zigbee Lighting Device" des instructions pour connaître les boutons corrects.
5. Enfin, les voyants clignotent deux fois pour indiquer que l'appairage a réussi. Ne retirez pas le bouton du transformateur tant que l'appairage n'est pas terminé. Il faut environ 10 secondes pour que l'appairage soit terminé.
Cette méthode Touch Link est également utilisée pour coupler des appareils lorsque le concentrateur/pont n'est pas utilisé. Dans ce cas, un bouton et un transformateur/récepteur sont connectés ensemble. Nous avons décrit cette méthode dans notre précédent article de blog Contrôle de l'éclairage Zigbee, partie 1.
Avant de procéder à la connexion, il est conseillé de réinitialiser les récepteurs et les contrôleurs. C'est la meilleure façon d'assurer la réussite de l'appairage
La façon la plus courante de réinitialiser le récepteur consiste à mettre l'appareil sous tension et à allumer les voyants reliés au récepteur. Appuyez cinq fois sur le bouton prog. (le petit bouton noir avec le mot prog. à côté) et les lumières clignoteront trois fois pour indiquer la réinitialisation.
Sur les régulateurs, la réinitialisation s'effectue en appuyant trois fois simultanément sur les boutons inférieurs du bouton réglable CCT (VaLO-P1CCT-ZG) du régulateur jusqu'à ce que la LED s'allume et que la LED clignote trois fois rapidement pour indiquer que la réinitialisation est réussie.
CONSEIL : Si vous utilisez les lampes sans les connecter à un contrôleur ou à un concentrateur sans fil, à chaque fois que vous les mettez sous tension, elles clignotent deux fois lentement (pendant 15 secondes) lorsqu'elles passent en mode d'appairage. Ainsi, en éteignant et en allumant les lampes, vous pouvez rechercher dans l'appartement les lampes qui n'ont pas encore été associées à quoi que ce soit.

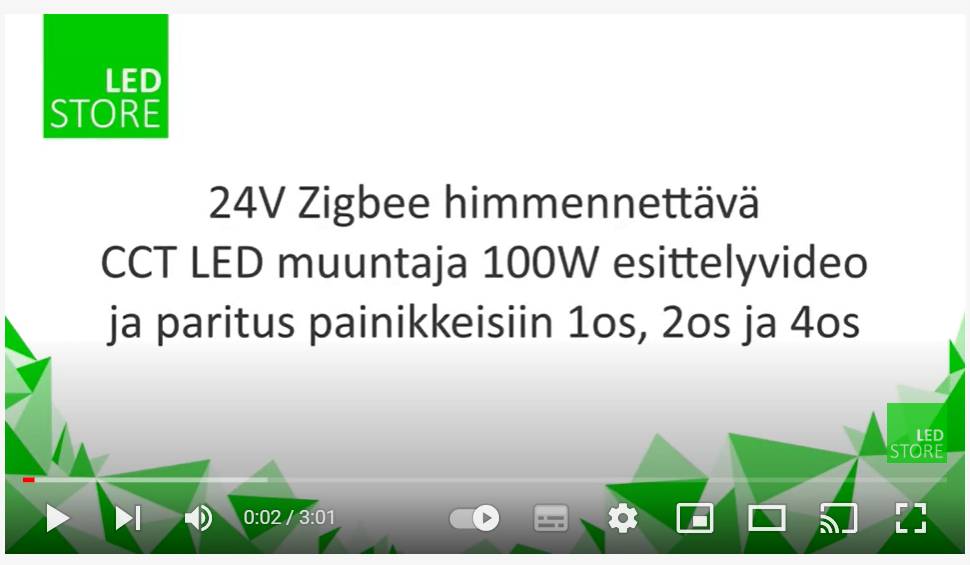

Regardez notre vidéo sur l'appairage, qui montre comment connecter un bouton à 1, 2 et 4 pièces à un transformateur en utilisant la méthode Touch Link.
Une fois que les appareils, qu'il s'agisse de récepteurs ou de contrôleurs, sont connectés au réseau Zigbee, ils peuvent être regroupés et programmés comme vous le souhaitez dans l'interface utilisateur. Ils peuvent également être contrôlés et réglés à l'aide de contrôleurs sans fil. Les produits sont accompagnés de manuels d'utilisation en anglais et en finnois dans la boutique en ligne LedStore. Nous développons constamment les instructions et sommes heureux de vous aider à choisir et à utiliser les produits.
