La connexion de la bande LED au transformateur détermine en grande partie le fonctionnement de la LED. Les LED sont généralement à faible courant de 12V ou 24V, et ont généralement besoin d'un transformateur pour convertir le courant du secteur en leur faveur. Dans cette section, nous verrons comment connecter une bande LED à un transformateur.
Balisage par bandes lumineuses à diodes électroluminescentes
Prenons quelques exemples tirés du collage, qui apporteront un niveau de compréhension adéquat. Le raccordement d'une basse tension 12V/24V est facile avec des bandes de LED monochromes (blanches).

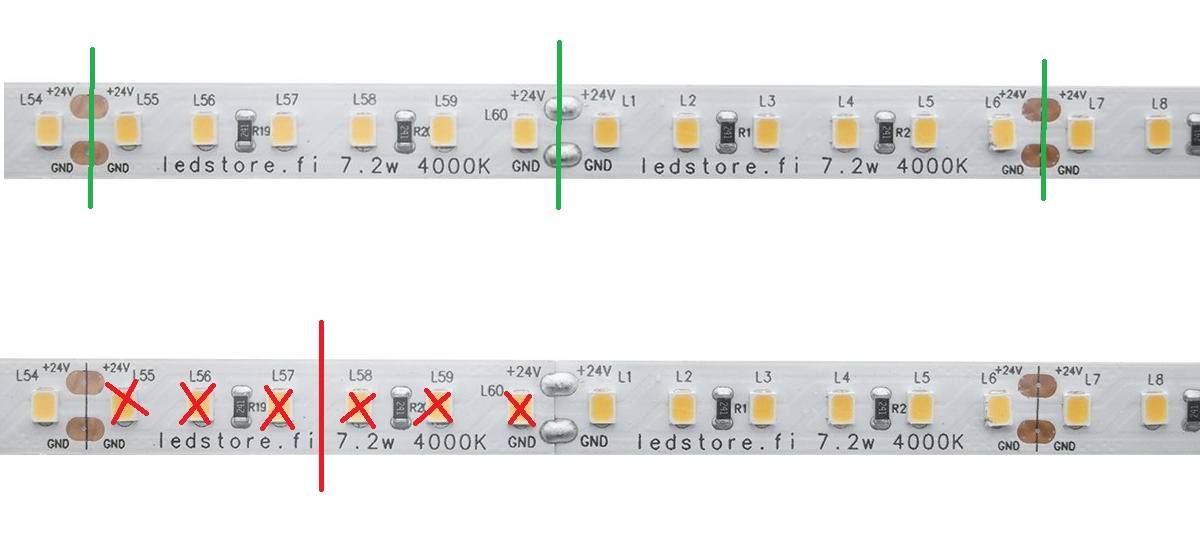

Repérez les marques sur la bande LED où vous pouvez voir le + et le -. - / GND / Masse. Les marquages se trouvent toujours aux points de coupure.
Généralement, le + est rouge et le - est noir, mais il arrive aussi que les deux fils soient blancs, mais l'un d'eux est marqué d'une ligne pour les séparer. Parfois, la bande de LED peut aussi avoir un fil marron (+) et un fil bleu (-).
Si la bande LED est équipée d'un connecteur DC typique de 5,5 mm (fiche cylindrique), le milieu du connecteur est + et le bord extérieur est -.
Raccordement de la bande LED à l'alimentation électrique
N'oubliez jamais d'ouvrir la totalité de la bobine avant de la connecter au transformateur et d'alimenter la bande lumineuse. Vous éviterez ainsi une surchauffe de la bande et des dommages éventuels, même pendant une courte période. Il est facile de raccorder une bande LED standard à faible courant à une alimentation électrique. Il suffit de repérer les marques + et - et de connecter les fils aux positions LED + et LED - du transformateur. Si le transformateur est équipé d'un cordon d'alimentation et d'une fiche, le consommateur peut le brancher facilement et en toute sécurité. Si le transformateur n'a pas de fiche prête à l'emploi à l'extrémité de l'alimentation secteur, la connexion à l'alimentation secteur est effectuée par l'installateur. La barrette d'alimentation secteur 230V de LedStore comprend un câble prêt à l'emploi pour une connexion sûre à la prise. Ce type de ruban n'a pas de transformateur/alimentation séparé(e). Les installations 230V et les modifications de rubans 230V sont des travaux électriques et requièrent des qualifications adéquates.

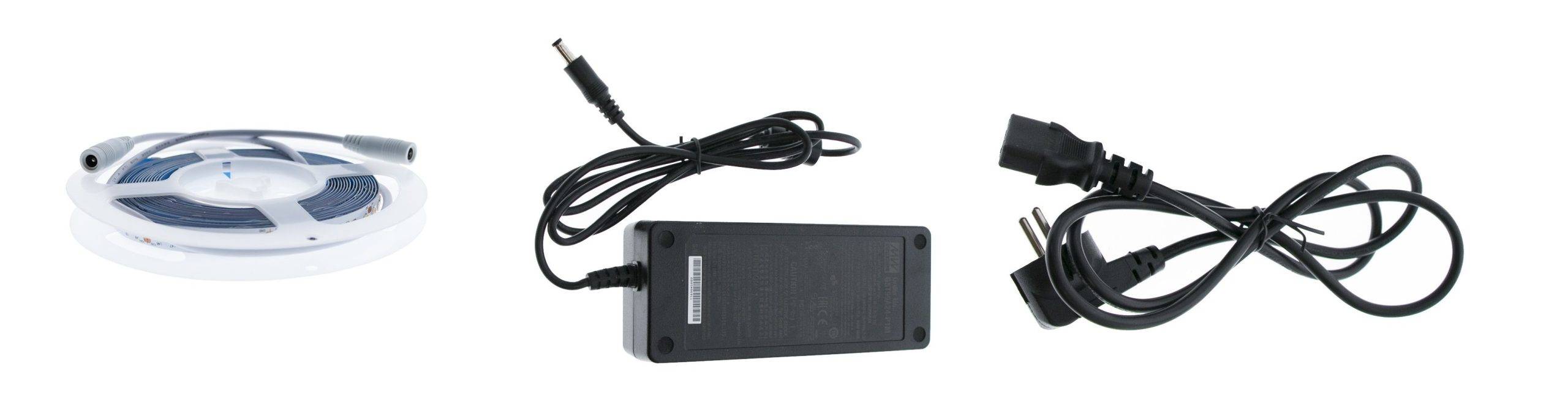

Raccordement du ruban à un transformateur avec un connecteur rond de 5,5 mm DC
Si la bande LED a le même connecteur que le transformateur, il suffit de les brancher ensemble (mâle-femelle). Si la bande lumineuse à DEL n'a que deux fils, vous avez besoin de l'un ou l'autre pour connecter la bande lumineuse à DEL :
- Connecteur DC à visser UROS ou

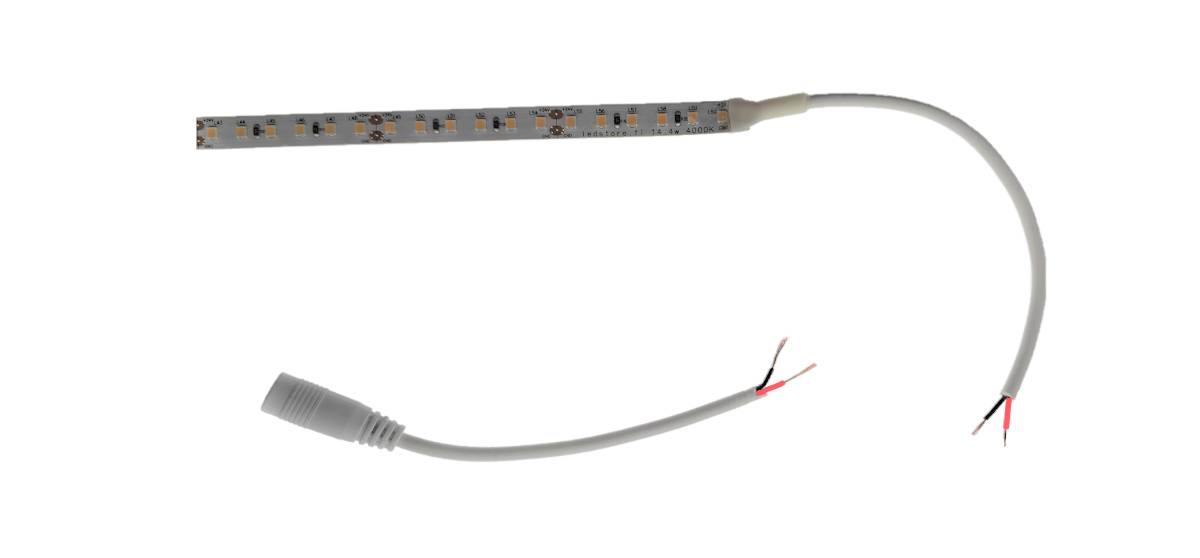

- Débranchez le transformateur et dénudez les fils du transformateur. En débranchant le connecteur du transformateur, on retrouve les mêmes couleurs que précédemment. Les fils sont connectés à la bande avec des connecteurs à levier, de l'apico ou un bâton de sucre.
Branchez le transformateur dans le mur et les lumières s'allumeront. Ne laissez pas la bande LED allumée lorsqu'elle est sur le rouleau, car elle surchauffera facilement, ce qui entraînera, par exemple, une réduction de la durée de vie ou la fonte du ruban de fixation.

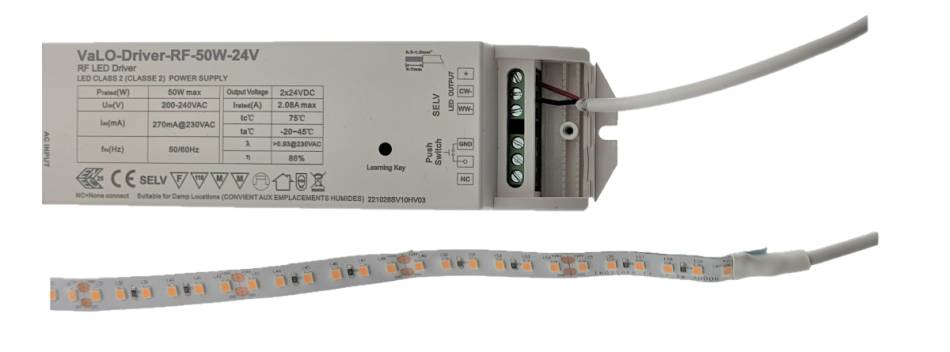

Connexion au transformateur IP21 à l'aide de vis ou de connecteurs rapides

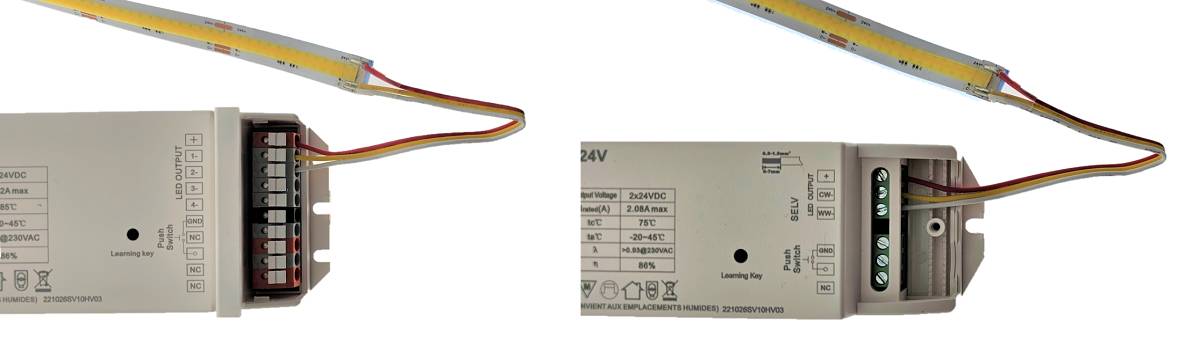

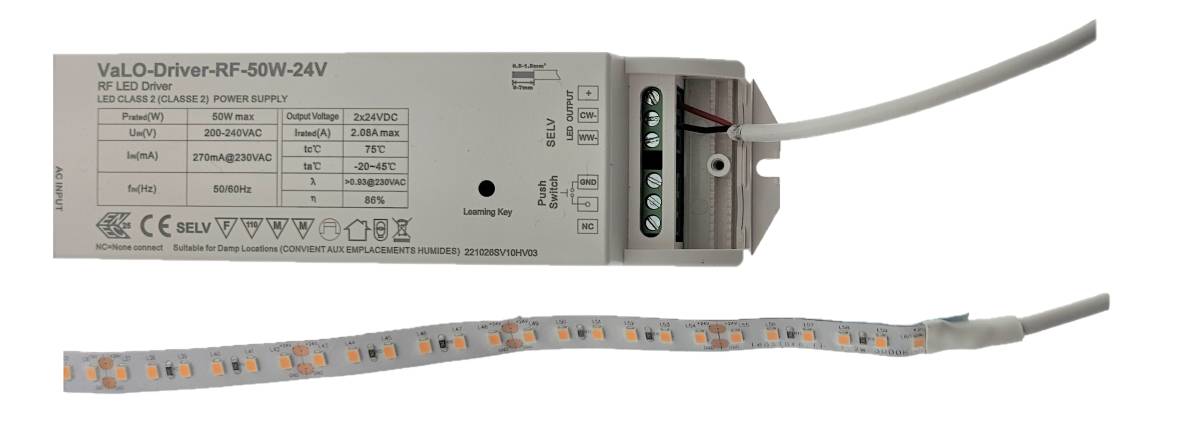

L'alimentation secteur est connectée au transformateur au moyen d'un câble enfichable relié aux bornes L et N. La connexion de la bande LED au côté courant faible du transformateur se fait en lisant les marquages sur la tête du transformateur, qui doivent indiquer les positions des bornes + et -. Sous le couvercle du transformateur, vous pouvez trouver, par exemple, des bornes à enfoncer ou des bornes à vis :
- À l'aide de votre pouce ou d'un tournevis, appuyez sur le connecteur rapide pour l'ouvrir et pousser le fil en place. Les fils se verrouillent lorsque vous relâchez le connecteur.
- Dévissez les connecteurs, mettez les fils dénudés en place et serrez les vis (image ci-dessous).
Vérifiez que les fils sont bien serrés en tirant dessus. Insérez la fiche dans le mur et les lumières s'allumeront.

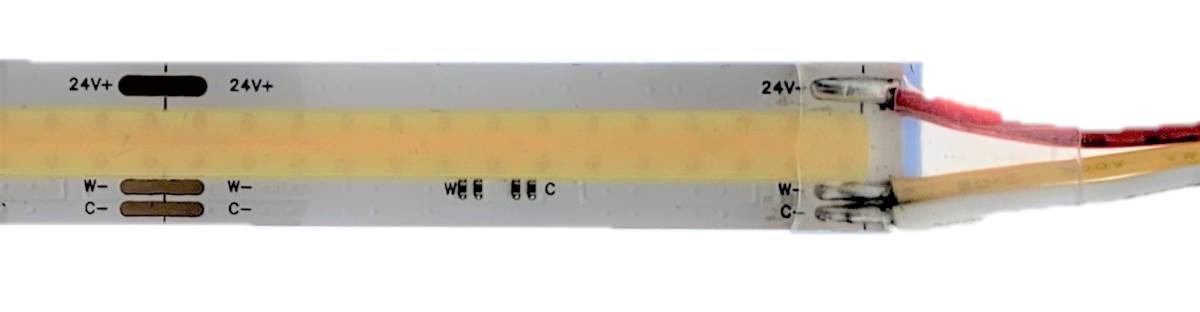

Raccordement d'une bande CCT à un transformateur LED
Ces transformateurs ont presque toujours des connecteurs à vis ou des connecteurs rapides, mais la bande de DEL CCT (à température de couleur contrôlée) a trois (3) fils :
+, chaud (WW) et froid (CW)
Pour connecter la bande, lisez les marquages sur la tête du transformateur, qui devrait indiquer les bornes + et WW et CW. Parfois, WW et CW sont marqués -1 et -2.
- La chose la plus importante est de connecter le fil + ou plus au bon endroit.
- Si WW et CW sont connectés aux mauvaises bornes, c'est-à-dire que le chaud devient froid et vice versa, ce n'est pas dangereux. Le seul inconvénient est que le réglage de la lumière ne fonctionne pas correctement à partir du contrôleur. Si vous constatez un problème de réglage, il suffit de modifier la position des deux fils (WW et CW).
Vérifiez à nouveau que les fils de l'extrémité à faible courant sont bien en place en tirant dessus. Branchez le tout au mur et les lumières devraient s'allumer.

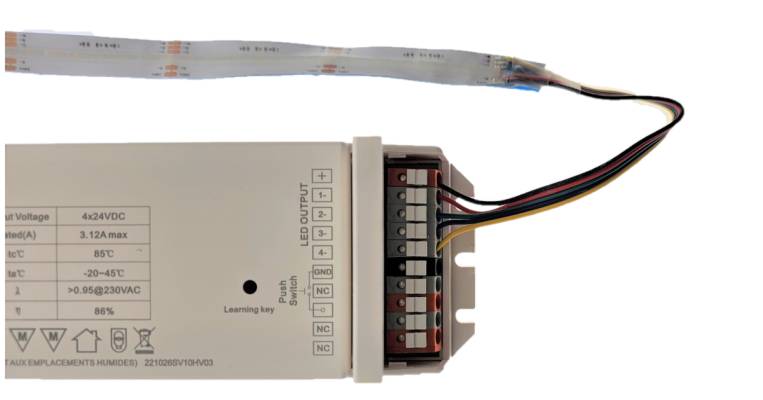

Raccordement d'une bande de LED RGB+W à un transformateur
Le raccordement du ruban au transformateur d'un produit RVB+W se fait presque toujours par l'intermédiaire des connecteurs à vis ou rapides situés sur le transformateur ou le récepteur à l'extrémité à faible courant de l'appareil. Pour le raccordement au réseau électrique, l'instruction est toujours la même : il faut soit disposer d'une prise prête à l'emploi dans le mur, soit demander à un installateur de procéder à une installation fixe. Le récepteur n'a qu'une connexion à courant faible.

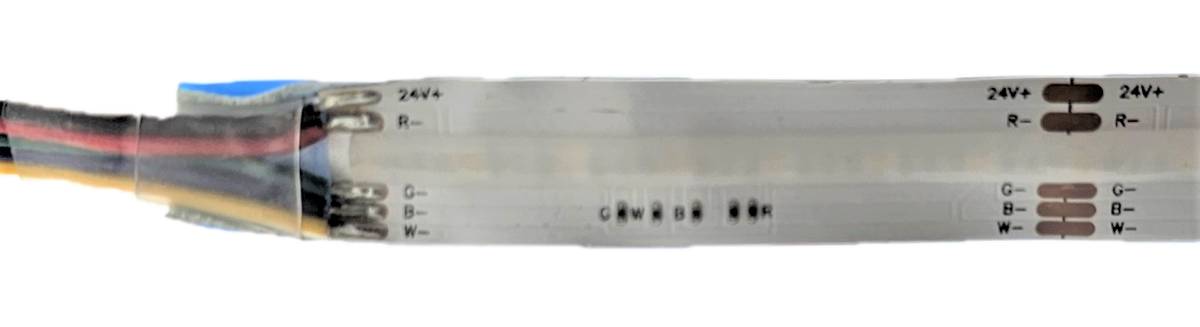

À ce stade, la bande de LED comporte 4 ou 5 fils et vous avez entre les mains une bande de LED dont la couleur est réglable. 4 fils signifie RVB sans lumière blanche, et 5 fils signifie que la bande de LED est RVB+W, c'est-à-dire avec une lumière blanche séparée. Vous trouverez ci-dessous les couleurs de fils les plus couramment utilisées, le noir étant un avantage et les autres un inconvénient.
- + = noir
- R(ed) = rouge
- G(reen) = vert
- B(lu) = bleu
- W(hite) = blanc
Pour connecter la bande, lisez les inscriptions sur la tête du transformateur, qui doivent indiquer + et R, G, B, W. Parfois, elles sont marquées -1, -2, -3 et -4 dans le même ordre.
- + le plus important est de connecter le fil à la bonne prise
- Si les couleurs vont sur les mauvaises bornes, c'est-à-dire que le rouge devient vert, par exemple, il suffit de changer la position des fils de couleur. Le ruban ne se cassera pas s'il est mal connecté, mais si les fils plus et moins sont mal positionnés, il ne s'allumera pas.
Testez à nouveau en tirant sur les fils pour vous assurer qu'ils sont bien en place. Branchez la prise dans le mur et les lumières s'allumeront. Un contrôleur dédié est nécessaire pour varier et ajuster la couleur de la bande RVB.

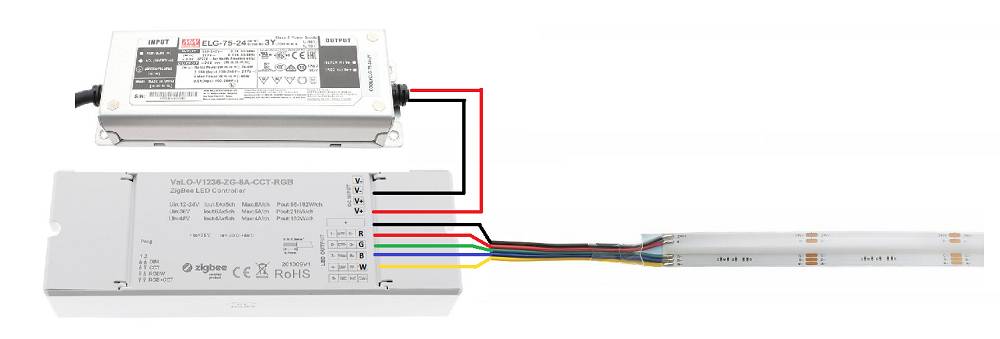

Transformateur LED + unité de contrôle (RGB ou CCT)
Dans ce cas, le transformateur est connecté directement aux bornes INPUT + et - de l'appareil de contrôle et la bande LED OUTPUT RGBW ou CCT à leurs bornes respectives.

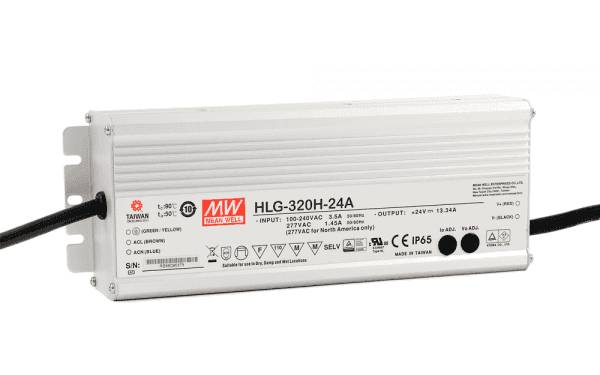

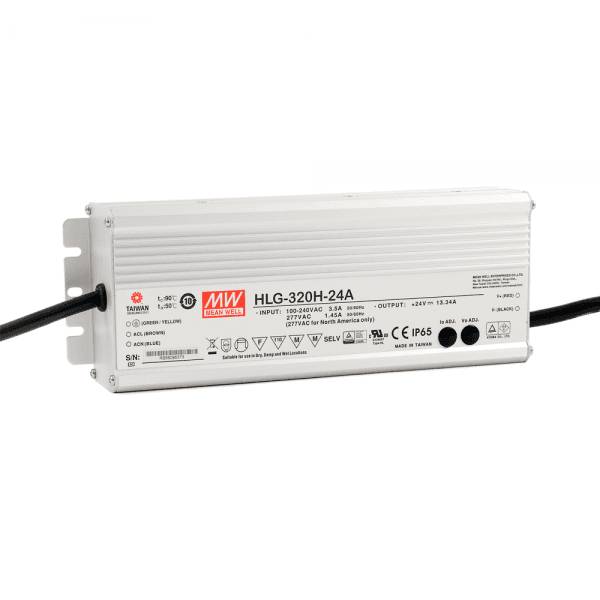

IP65 Connexion du transformateur LED avec seulement des fils sans connecteurs
Ces transformateurs sont destinés à une installation fixe sur le réseau, c'est-à-dire à des travaux d'électricité. Ils sont clairement étiquetés et leur installation est sûre. L'installation à faible courant de la bande LED peut être effectuée par le consommateur lui-même, à condition qu'il fournisse les connecteurs. Cependant, pour les installations étanches (IP65), il faut être plus prudent que d'habitude, de sorte que l'installateur doit prendre la responsabilité de connecter les deux extrémités et d'étanchéifier les connexions.
Utilisation et entretien des bandes LED
Les bandes LED sont très faciles à utiliser et offrent un large éventail de possibilités d'éclairage. L'entretien consiste principalement à nettoyer la bande de la poussière et de la saleté. Il est important de rappeler que la bande LED ne doit pas être mouillée, sauf si elle est spécifiquement conçue pour les zones humides. La bande LED doit toujours être montée sur un profilé en aluminium, sauf s'il s'agit d'une bande NEON.
Guides d'installation des bandes lumineuses à DEL
- Coupure de la bande lumineuse - Coupure de la bande lumineuse et remplacement de la bande lumineuse
- La bande LED ne s'allume pas - Pourquoi la bande LED ne s'allume-t-elle pas, nous passons en revue les raisons.
- Bande LED clignotante - Pourquoi une bande LED clignote-t-elle ? Les raisons sont nombreuses et nous allons les passer en revue.
- Durée de vie des bandes LED - Qu'est-ce qui affecte la durée de vie et pourquoi d'autres bandes durent-elles plus longtemps ?
- Montage d'une bande lumineuse à leds - Comment monter une bande lumineuse à leds à l'intérieur ou à l'extérieur ? Quels sont les éléments à prendre en compte ?
- Extension de la bande LED - Comment souder les joints ? Un petit guide de soudure pour les débutants.

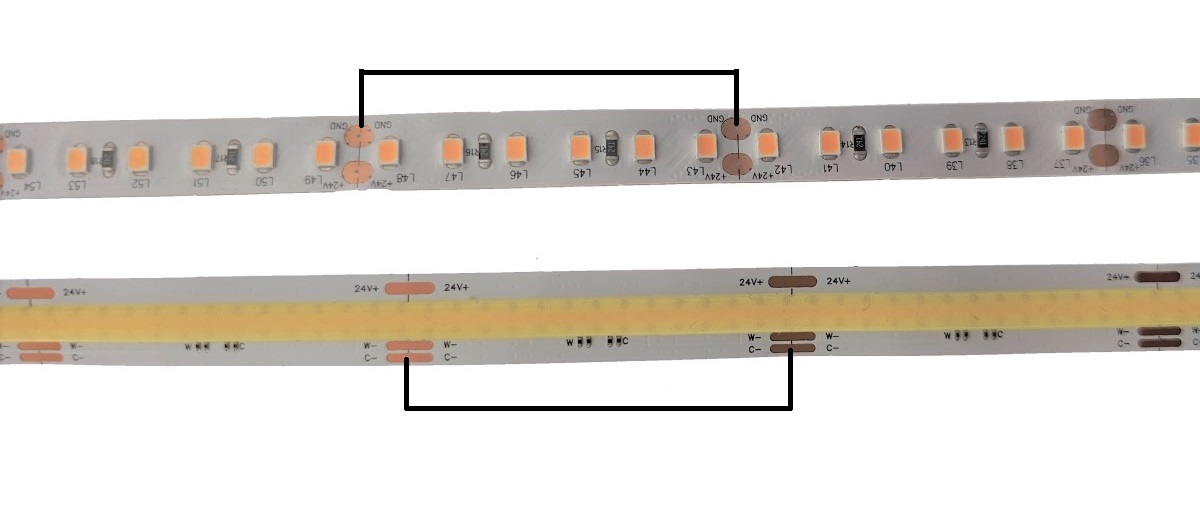

- Mise en parallèle d'une bande lumineuse - Qu'est-ce que la mise en parallèle et comment la réaliser pour une bande lumineuse?
