L'abaissement peut se faire au milieu de la pièce, sur les bords ou seulement dans une partie de la pièce. L'éclairage encastré ou indirect nécessite généralement une forme d'éclairage vers le bas et requiert des plans structurels de la part d'un menuisier. Nous recommandons de ne construire le socle qu'après avoir choisi les luminaires, afin que le socle soit suffisamment profond pour le design choisi. Dans cet article, vous trouverez des plans de construction pour différentes solutions.
Espace requis pour les luminaires dans la descente
L'éclairage par spots LED nécessite généralement une profondeur d'encastrement d'environ 50 mm à 100 mm, tandis que les luminaires montés sur panneau peuvent généralement s'accommoder d'une profondeur d'encastrement d'environ 22 mm à 35 mm. La création d'un éclairage indirect à l'aide d'une bande de LED nécessite un recul d'environ 50 mm à 300 mm pour permettre à la bande de LED de s'ouvrir correctement avant d'atteindre la surface du plafond.
Les spots et panneaux LED nécessitent donc toujours un espace encastré à l'intérieur du toit. Les températures de fonctionnement typiques des lampes LED se situent entre 50 et 80 degrés Celsius, de sorte qu'elles peuvent être installées directement contre du bois ou du plâtre. S'il y a un plastique pare-vapeur, nous vous recommandons de le coller avec du ruban adhésif en aluminium entre le luminaire et le transformateur. En effet, des températures aussi basses que 50 degrés Celsius commenceront à fragiliser le plastique et des fuites d'air se produiront avec le temps.
Les transformateurs pour luminaires nécessitent un espace d'installation, mais ils ne doivent pas nécessairement être placés au plafond de la même pièce. Les transformateurs peuvent être placés, par exemple, dans le mobilier de la pièce ou sur le côté d'une pièce adjacente. L'accès aux transformateurs doit pouvoir se faire facilement sans démonter la structure.
Espace d'encastrement nécessaire pour les panneaux LED
Les panneaux LED sont très minces, ce qui leur permet de s'intégrer dans des espaces très peu profonds. Le cadre du panneau lui-même ne fait que 11 mm d'épaisseur, de sorte qu'il n'est pas nécessaire d'enlever les renforts du panneau lorsque l'on utilise un enduit normal de 13 mm. Il suffit de plier le panneau pour que les ressorts passent entre les renforts et se fixent sur le panneau.

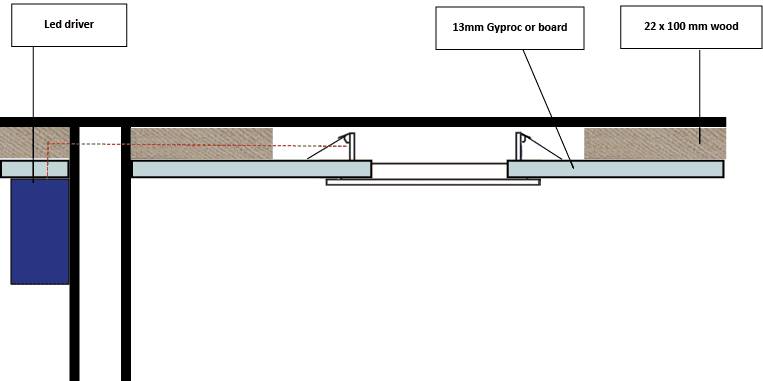

L'espace le plus bas dans lequel les panneaux LED peuvent être encastrés est un renfort de 22 mm + une plaque de plâtre de 13 mm. Dans ce cas, le(s) transformateur(s) des luminaires doit(vent) être placé(s) dans la pièce sous le plafond ou dans une pièce adjacente.

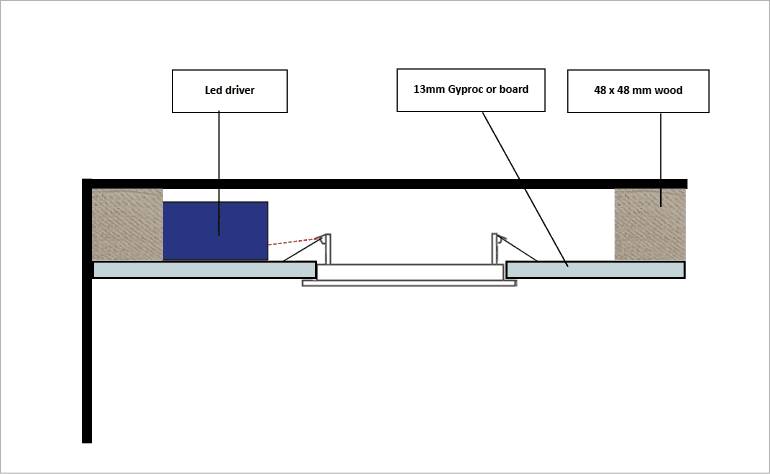

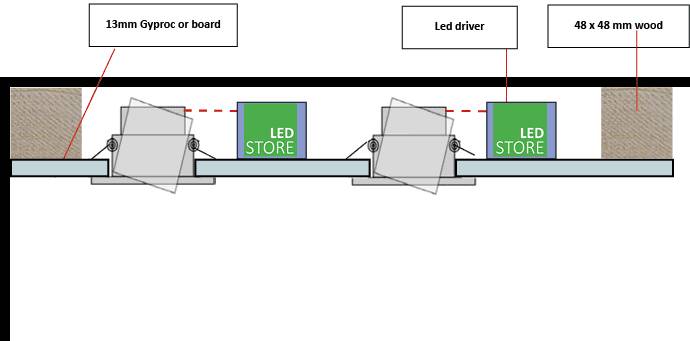

Certains panneaux de faible puissance (par exemple le plafond120 6W ) ont un transformateur d'une épaisseur de 19 mm seulement, qui peut donc être placé dans la même colonne. Cependant, un montage de 48 x 48 mm est recommandé, ce qui permet à tous les transformateurs d'être montés sur la même structure de toit (voir figure ci-dessous).
Espace d'encastrement nécessaire pour les spots LED
Les spots LED nécessitent généralement une collimation de 48 x 48 mm. 90 % des spots de la gamme LedStore peuvent être installés dans des structures d'une hauteur totale de 62 mm. Le transformateur du luminaire peut également être installé dans le même trou de montage du luminaire (voir l'image ci-dessous). Le SLIM Spot, par exemple, n'a qu'une hauteur totale de 32 mm, ce qui lui permet de s'insérer dans une colonne de 22 mm !

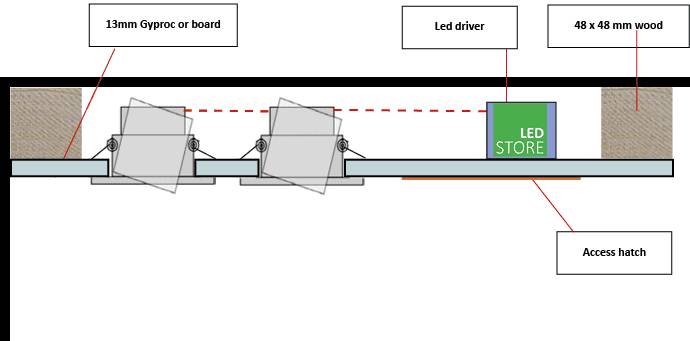

Les spots LED peuvent également être installés avec un transformateur de groupe. Dans ce cas, le transformateur est beaucoup plus grand, il ne passe donc pas par l'ouverture du luminaire et nécessite une trappe de service (photo ci-dessous). Le transformateur de groupe n'a qu'un seul fil qui va d'un luminaire à l'autre. Les installations Zigbee/RF/Dali sont généralement réalisées avec un transformateur de groupe.
Espace nécessaire pour l'éclairage indirect dans la descente
L'éclairage indirect nécessite toujours une sorte de structure d'éclairage vers le bas, où sont cachés les bandes LED et les profilés avec transformateurs. Vous trouverez ci-dessous les structures de downlight les plus utilisées dans différents espaces.
Structure de downlight la plus courante pour la lumière indirecte
La structure la plus typique est créée sans que l'on s'en aperçoive en écartant les montants les plus à l'extérieur du mur. En Finlande, les constructeurs de maisons utilisent le plus souvent des montants de 48 x 48 mm, de sorte qu'en les éloignant du mur de la même valeur, on crée un renfoncement naturel. La base est généralement fabriquée dans le même matériau que le panneau de toit. Le transformateur est inséré dans la trappe de service à l'intérieur du boîtier. Le profilé Led est fixé au plafond à l'aide de ses propres supports.

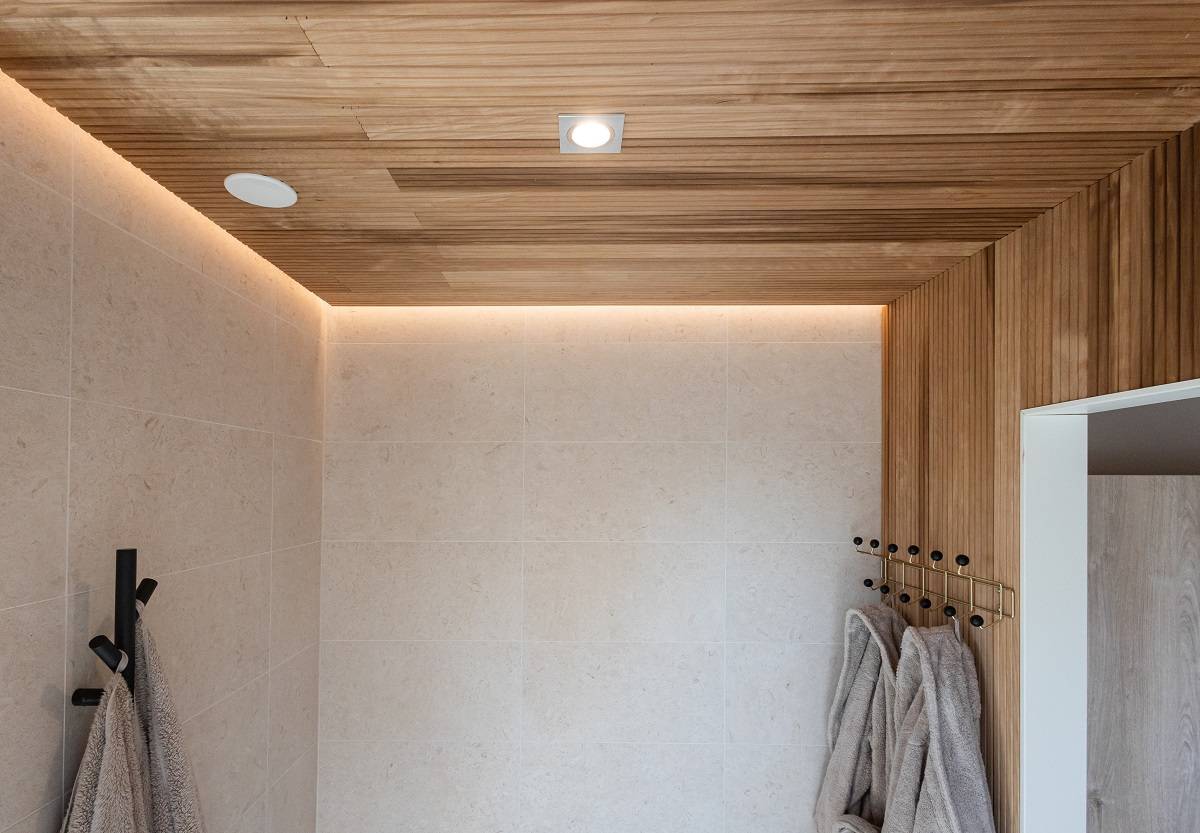

La lumière pénètre dans la pièce directement à travers le mur et le matériau de celui-ci affecte la réflectivité et la manière dont la lumière est diffusée dans la pièce. Un mur peint en blanc diffusera 70 % de la lumière dans la pièce (photo ci-dessous).
Structure de downlight la plus courante pour la lumière indirecte et le rideau

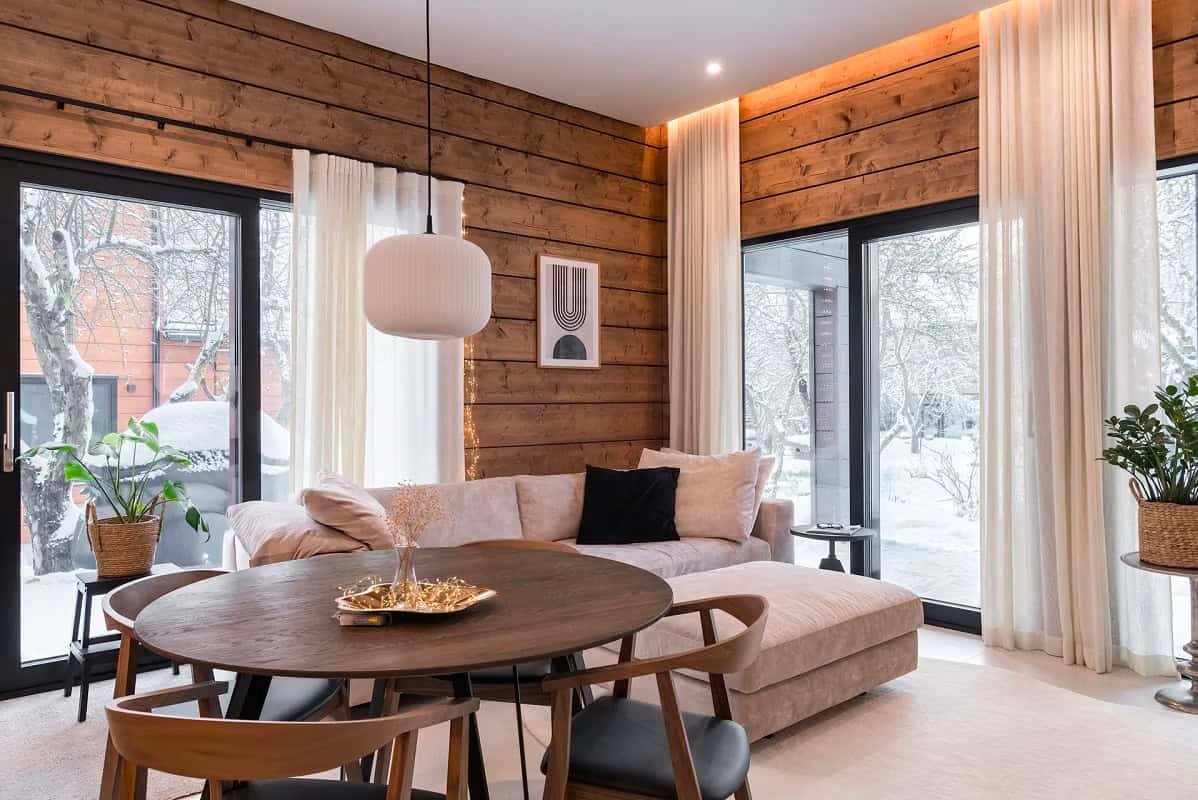

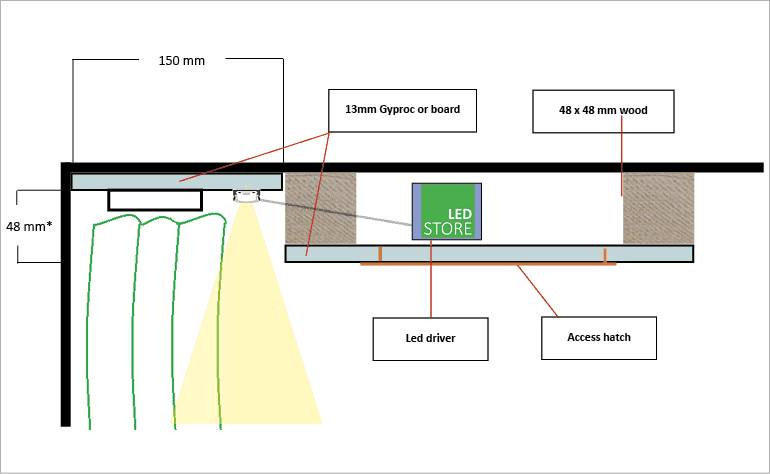

Le seul changement par rapport à la structure précédente est qu'il reste de l'espace pour les rideaux. Un rideau à simple épaisseur nécessite généralement environ 100 mm d'espace. La lumière est laissée du côté de la pièce pour permettre à la lumière d'entrer même lorsque les rideaux sont fermés (photo ci-dessous).
En fonction du modèle et de la hauteur des tringles à rideaux, les 48 mm* suggérés sont le minimum absolu. Nous vous recommandons de préférence d'utiliser 100 mm ou même plus, afin que le bas de l'incrustation ne soit pas visible à travers l'ouverture de 150 mm de large.
Parfois, en de rares occasions, vous souhaitez laisser la lumière à l'extérieur du rideau pour éclairer le verre et créer un contre-jour qui rend difficile la vision de l'intérieur depuis l'extérieur.
Structure de downlight la plus courante pour la lumière indirecte

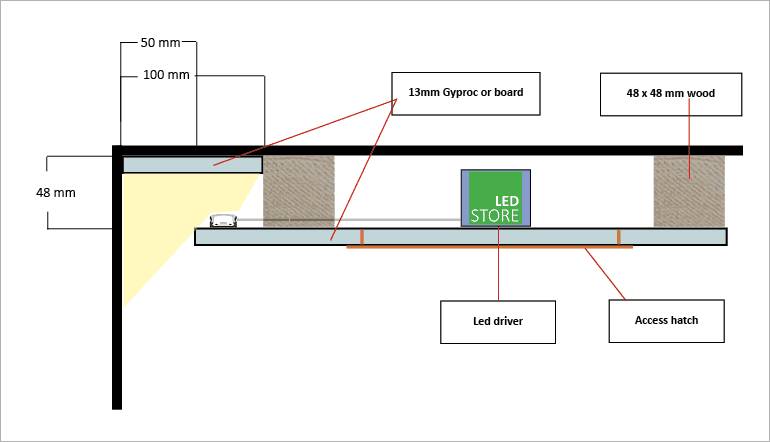

Une autre option consiste à réaliser l'étagère avec la même structure, en laissant le cadre en bois encore plus éloigné du mur. La différence avec cette solution est que la lumière est complètement cachée. Dans une telle structure, il ne faut pas oublier que la lumière sort uniquement par réflexion et que les matériaux ont une très forte influence sur l'intensité lumineuse. Les surfaces blanches laissent passer environ 50 % de la lumière dans l'espace (photo ci-dessous).
Le transformateur se trouve généralement dans la trappe de service. Le profilé LED peut également être un modèle coudé (45 degrés) ou un modèle droit qui se monte à 90 degrés sur le côté. Ces modèles peuvent être utilisés pour améliorer légèrement le rendement lumineux, tout en restant cachés.
Lumière indirecte avec LED et transformateur sur l'étagère

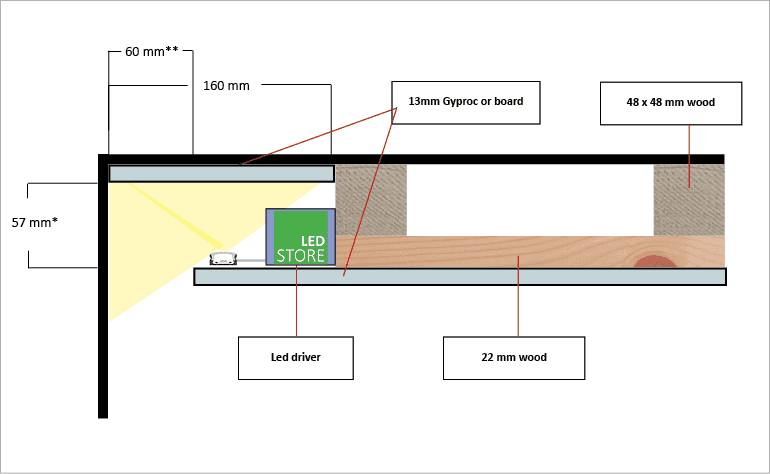

Une bonne option consiste à placer le transformateur sur la même étagère que le profilé LED. Les panneaux et les plaques de plâtre peuvent facilement supporter une traversée plus longue. Comme les transformateurs doivent également pouvoir se replier hors de l'ouverture, nous recommandons que l'ouverture soit d'au moins 60 mm de large** et d'au moins 57 mm de haut*, ce qui peut être réalisé par une stratification croisée avec un panneau de 22 mm ou en utilisant, par exemple, du bois stratifié de 70 x 35 mm.
Ici, les règles d'ouverture de la lumière et de sélection des profils sont les mêmes que dans le cas précédent.

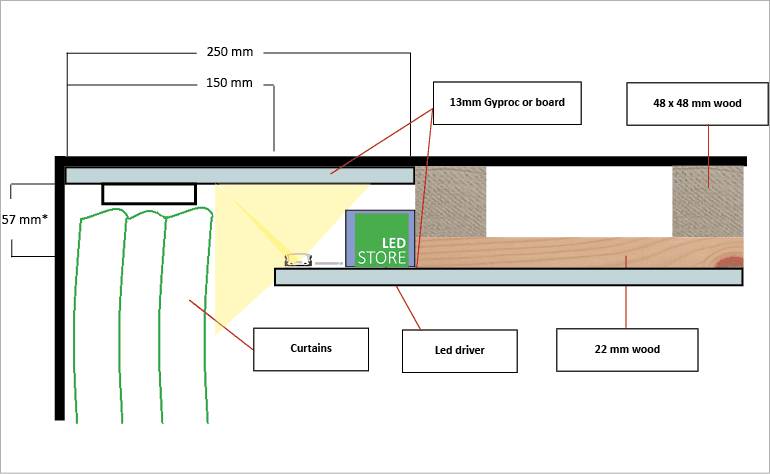

Lumière indirecte avec LED et transformateur sur l'étagère, plus un espace pour le rideau
Là encore, il reste de la place pour les rideaux. Un rideau à simple épaisseur nécessite généralement environ 100 mm d'espace. La lumière est laissée sur le côté de la pièce afin que la lumière puisse entrer même lorsque les rideaux sont fermés.
Il convient de noter qu'en fonction du modèle et de la hauteur des rideaux, les 57 mm suggérés sont un petit calibre et nous préférerions recommander 100 mm ou même plus. En effet, l'ouverture est déjà large de 150 mm et le fond de la niche sera visible plus près du mur.
Lumière indirecte au centre de la pièce

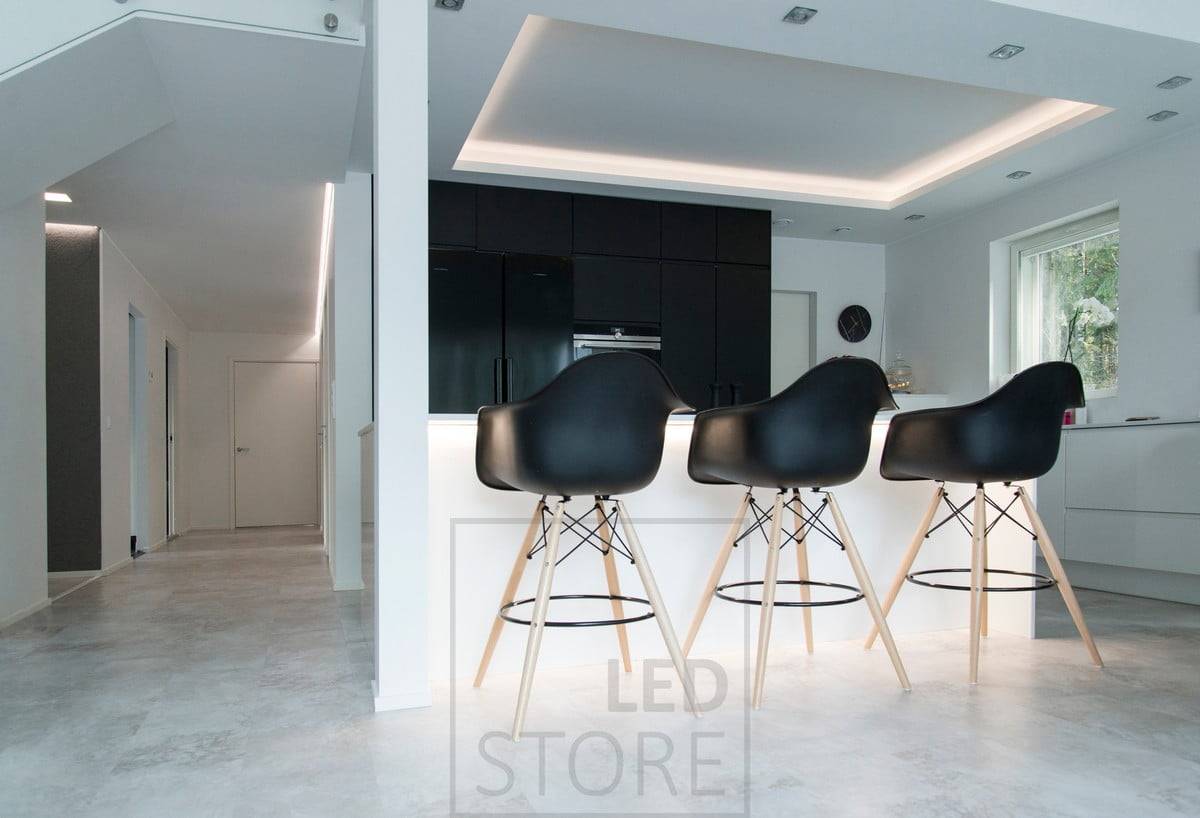

Il s'agit d'une conception populaire où la lumière se trouve sur un ou même tous les murs et circule dans la pièce. Cette solution éclaire le plafond dans la partie centrale de la pièce et donne souvent l'impression que la pièce est plus haute qu'elle ne l'est.
Cette solution peut également être utilisée lorsqu'un recul est nécessaire pour, par exemple, une perfusion ou une autre technologie, mais que vous souhaitez maximiser la hauteur de la pièce.
La structure de la zone centrale est déterminée par le fait qu'il s'agit d'une mezzanine ou d'une structure sous les fermes du toit. Dans l'exemple, il s'agit d'une structure sous un toit en béton ou sous les fermes (figure ci-dessous).
La hauteur de la pièce et la technologie influencent la conception de la descente de rive. Une telle "double descente" est particulièrement utile si des luminaires encastrés, tels que des spots, sont souhaités dans la partie centrale du toit.

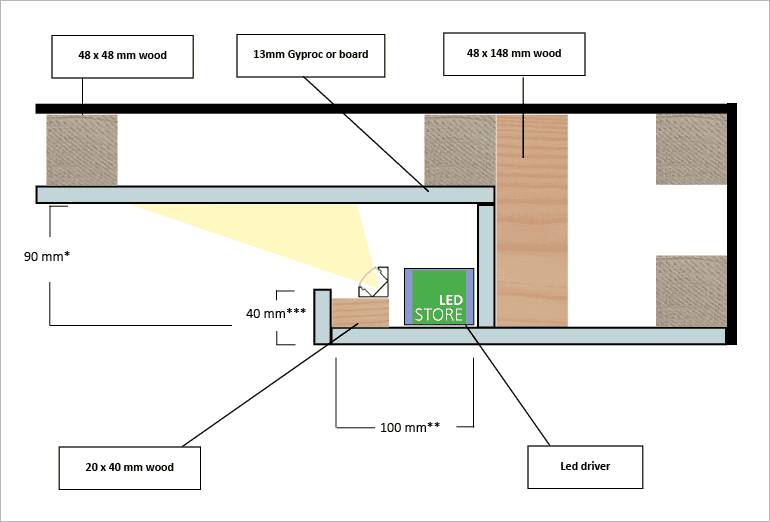

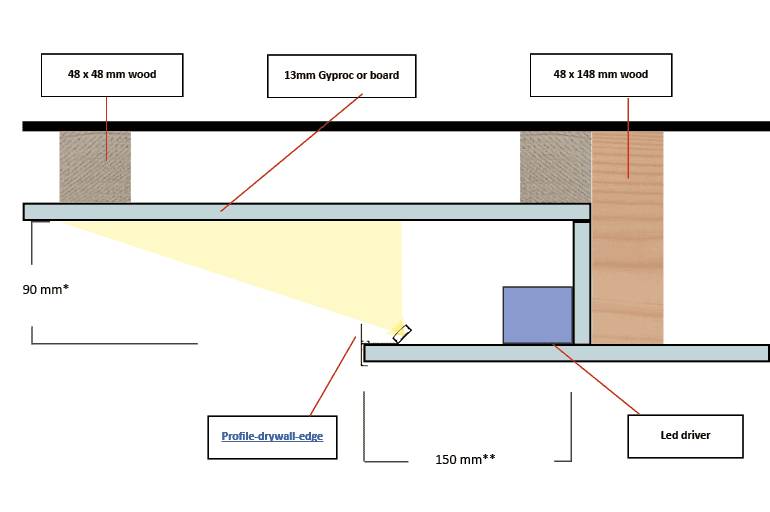

La "hauteur libre" minimale pour une retombée est de 90 mm*, mais nous recommandons une retombée de 200 à 300 mm pour la rendre plus aérée et permettre à la lumière de pénétrer davantage. En même temps, cela permet au bord d'attaque d'être légèrement plus haut que 40 mm***, et le transformateur sera certainement caché à la vue. Le transformateur peut également être placé dans la trappe de service à l'intérieur de l'abaissement ou l'étagère peut être plus longue, ce qui permet au transformateur d'être plus éloigné du bord de l'étagère.
Il existe également un moyen rapide de créer le bord avant de l'étagère, vous pouvez utiliser le profilé LED EDGE de LedStore. Il suffit de presser le profil sur l'extrémité d'une plaque de plâtre de 13 mm pour finir le bord de la plaque et diriger la lumière correctement. Le bord avant du profilé en aluminium a une hauteur de 30 mm. Notez que l'étagère doit mesurer plus de 100 mm de long à cet endroit pour mieux dissimuler le transformateur.
Enfin
Il existe de nombreuses autres structures de calcul indirect et nous vous fournirons plus d'images structurelles dans cet article. Suivez cette page pour rester informé.
Vous trouverez de nombreuses photos de réalisations dans notre galerie.
Si vous êtes intéressé par les nouvelles possibilités de l'éclairage LED, contactez Lamp Shop Led Store par téléphone, par e-mail ou visitez notre magasin à Koivuhaa.
Nos services comprennent également un service de conception d'éclairage et l'installation de bandes d'éclairage LED et de luminaires sur mesure.
