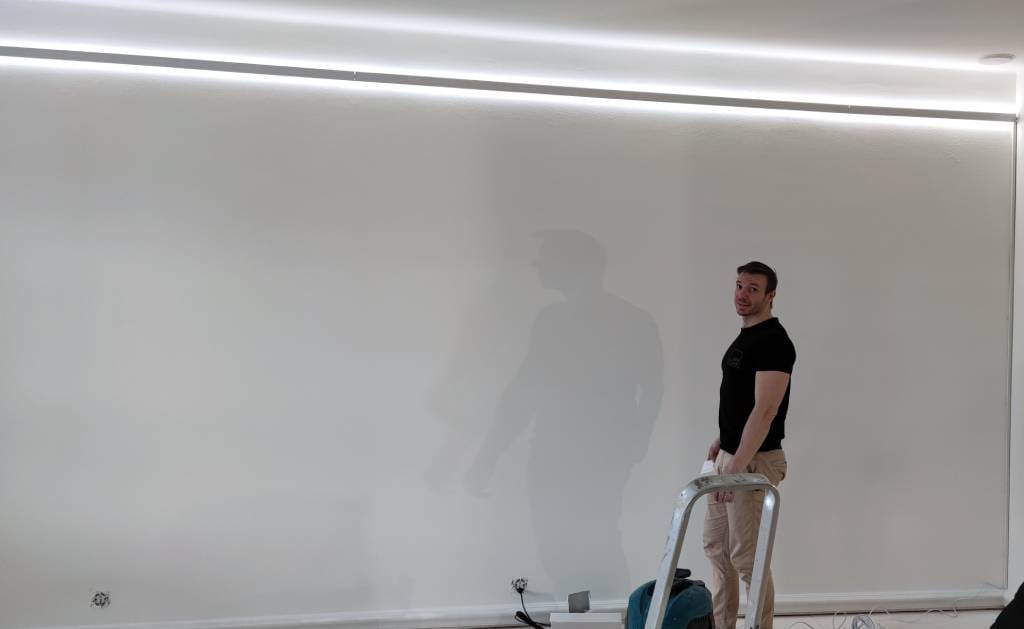

L'installation d'un éclairage indirect par bande LED donne un tout nouvel aspect à une pièce. Cet article décrit les étapes de l'installation d'un éclairage lorsqu'un client souhaitait améliorer l'éclairage du salon d'un appartement qu'il était en train de rénover. La question : "Comment installer une bande LED ?" sera abordée. Dans ce cas, en plus du point lumineux existant au plafond, un éclairage indirect a été installé dans la pièce sur deux murs de 6 m à l'aide de produits LedStore. L'éclairage a dû être installé avant que les murs ne soient peints, car le profilé en aluminium et le conduit qui sont restés sur la surface du mur ont été peints pour correspondre au mur lorsque les murs ont été peints.
Installation d'une bande LED face au plafond - liste d'éclairage en profilé d'aluminium

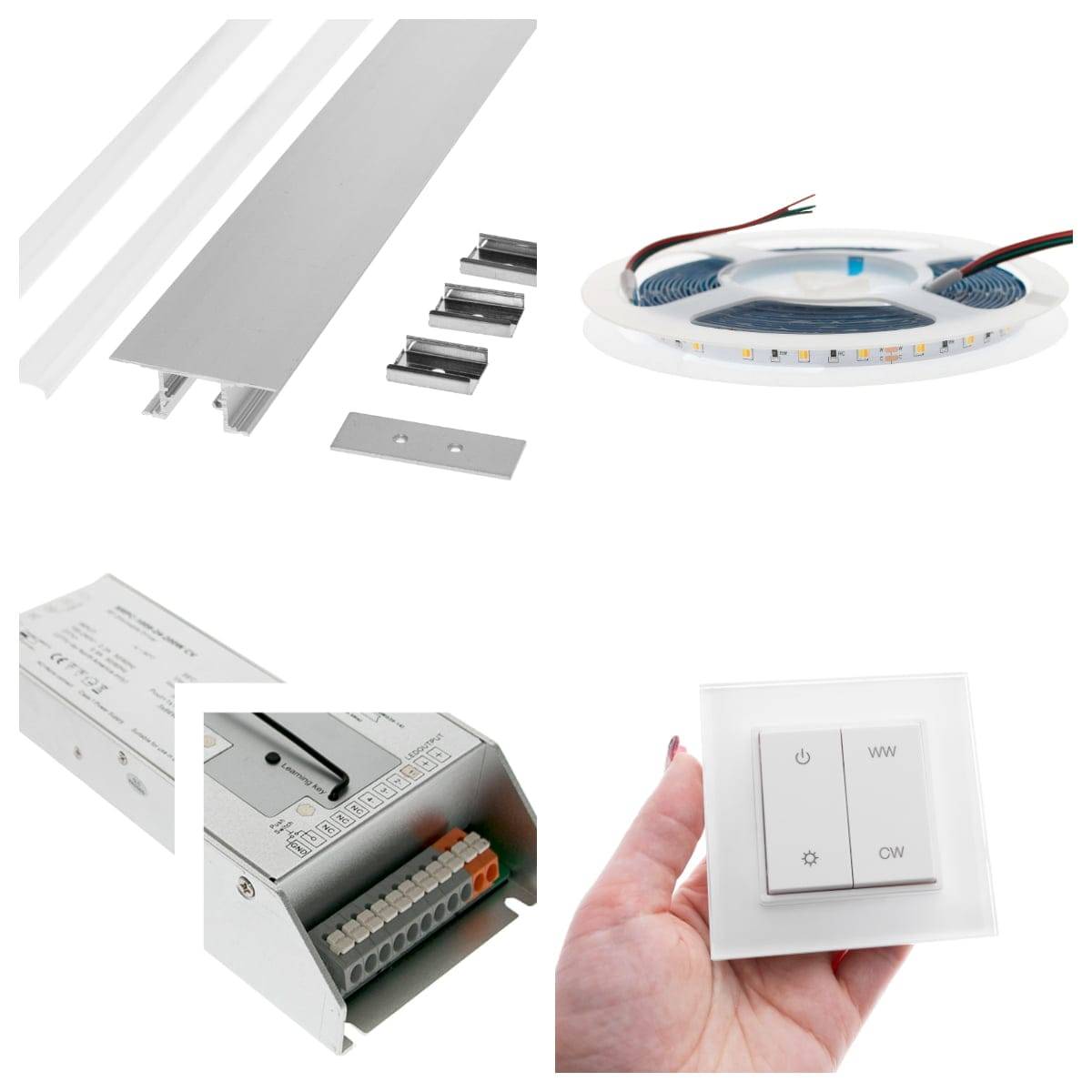

L'éclairage indirect par bande LED dans le salon a été installé avec un profilé bidirectionnel en aluminium pour l'éclairage indirect. Le profilé est en aluminium anodisé et la longueur totale d'un profilé est de 2,5 mètres. Le profilé est livré avec des diffuseurs en plastique, des supports muraux et des embouts. Une bande de LED de haute qualité de 24V 14,4 W/m avec contrôle de la température de couleur a été utilisée comme bande de LED. L'alimentation électrique de l'installation a été assurée par un transformateur RF 24V 200W, qui a été connecté à un contrôleur de température de couleur sans fil. Les boutons permettent de contrôler à la fois la gradation et la température de couleur.
Installation d'un rail LED - étapes d'installation d'une bande lumineuse LED indirecte
Le profilé et les bandes LED ont été installés prêts à l'emploi sur le site du client. Les étapes de l'installation de l'éclairage indirect par bandes LED ont été les suivantes :
- Préparation de bandes et de profilés Led chez LedPaja
- Supports et profilés muraux, montage mural
- Collage / fixation de la bande LED sur les profilés
- Installation de chemins de câbles couvrant les lignes de raccordement
- Raccordement des bandes LED aux transformateurs et au réseau électrique
- Mise en service avec commande sans fil
Préparation des bandes d'éclairage indirect à LED et des profilés dans LedPaja
La longueur de la bande LED est de cinq mètres, et la bande peut être jointe en la perforant à la longueur souhaitée à des intervalles allant jusqu'à 10 cm. Pour l'installation, les bandes de LED montantes et descendantes ont été soudées en longueurs de 6 m et les fils de connexion au transformateur y ont été soudés. Il y a de la place pour les fils au milieu du profilé, ce qui a été utilisé ici : des trous ont été percés dans la partie inférieure de la bande du profilé, à partir desquels les fils ont été introduits au milieu du profilé et connectés de manière à ce que le transformateur puisse être alimenté par un seul fil de connexion. L'alimentation de la bande est donc assurée par un seul transformateur.
La bande de Led a été collée sur les premiers profils de 2,5 m de long. Pour les longueurs de six mètres, deux profilés complets ont été nécessaires, ainsi qu'un profilé d'un mètre de long. Les profils en aluminium ont été découpés aux bonnes dimensions à l'aide d'une scie circulaire.

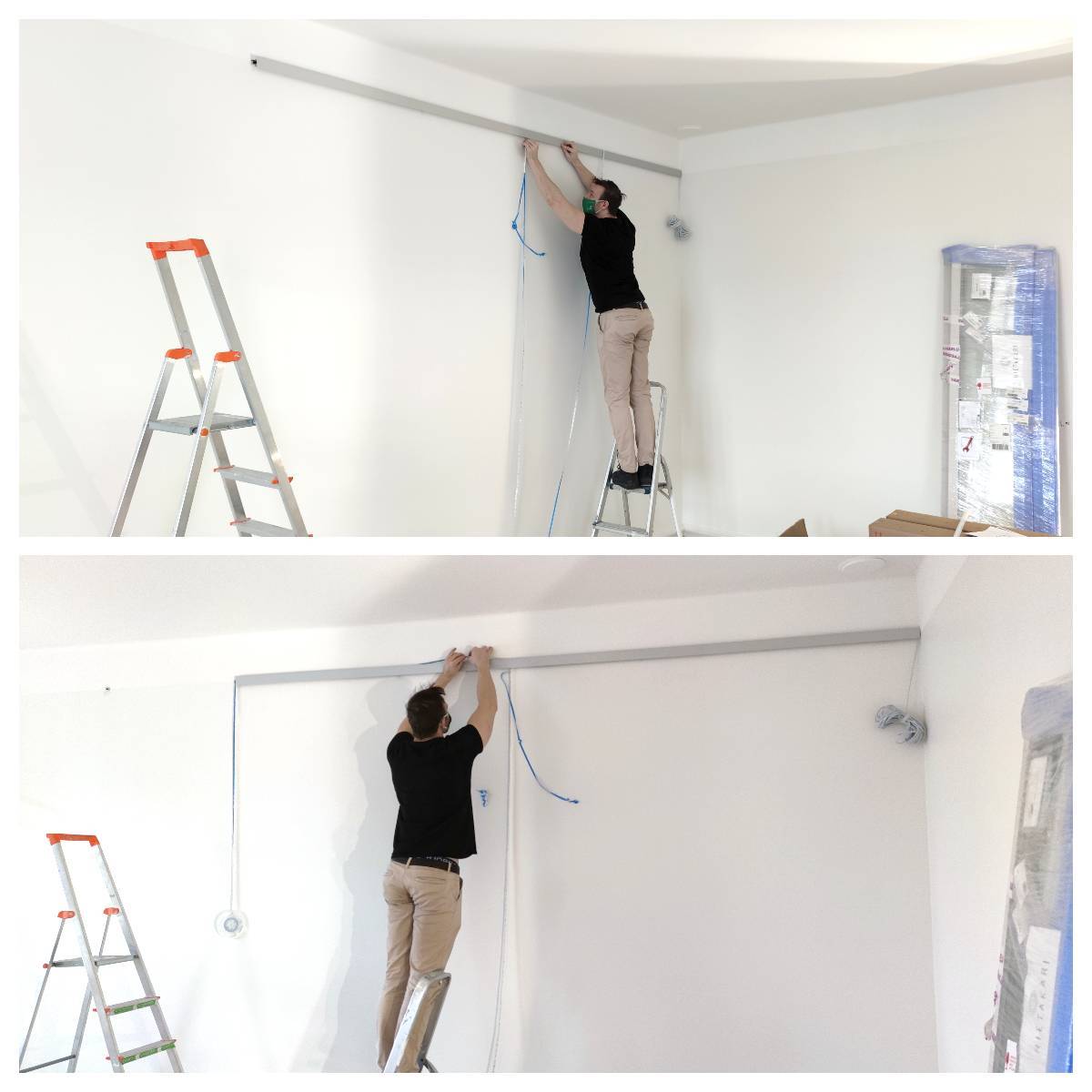

Fixation des supports muraux et des profilés au mur
Sur le site du client, une ligne de montage a été préalablement tracée sur le mur et des fixations métalliques y ont été vissées à des intervalles d'environ un demi-mètre. Une pince a été ajoutée aux joints entre les profilés pour les maintenir bien alignés. Heureusement, des fixations supplémentaires ont été prévues car, comme toujours, le mur de pierre n'est pas absolument droit et en ajoutant des fixations aux bons endroits, le profilé a été maintenu contre le mur. Quelques fixations supplémentaires ont donc été nécessaires. Le profilé en aluminium a été pressé dans les supports, en commençant par l'extrémité de l'alimentation, où la bande de LED a été pré-collée. Les bandes de LED de LedStore ont une surface préencollée sous le plastique de protection, de sorte qu'aucune colle n'est nécessaire pour l'installation et qu'il n'y a aucun problème pendant la phase d'installation pour faire adhérer les lumières LED à la surface. Le profilé en aluminium est la meilleure surface pour fixer la bande, car il est serré et lisse. Il augmente également la durée de vie des lampes grâce à sa conductivité thermique.
Collage de la bande Led sur les profilés
L'installation des bandes LED indirectes s'est poursuivie par la fixation des deuxième et troisième profilés au mur et le collage des bandes LED sur les deux bords du profilé. Les caches en plastique, ou diffuseurs, ont ensuite été pressés en place. Les caches doivent être fixés de manière à ce que les points d'extension des caches soient différents des points d'extension du profilé en aluminium. Les films protecteurs protégeant les couvercles en plastique ont été laissés en place pour ce projet, car les profilés seront peints pour s'harmoniser avec le mur.

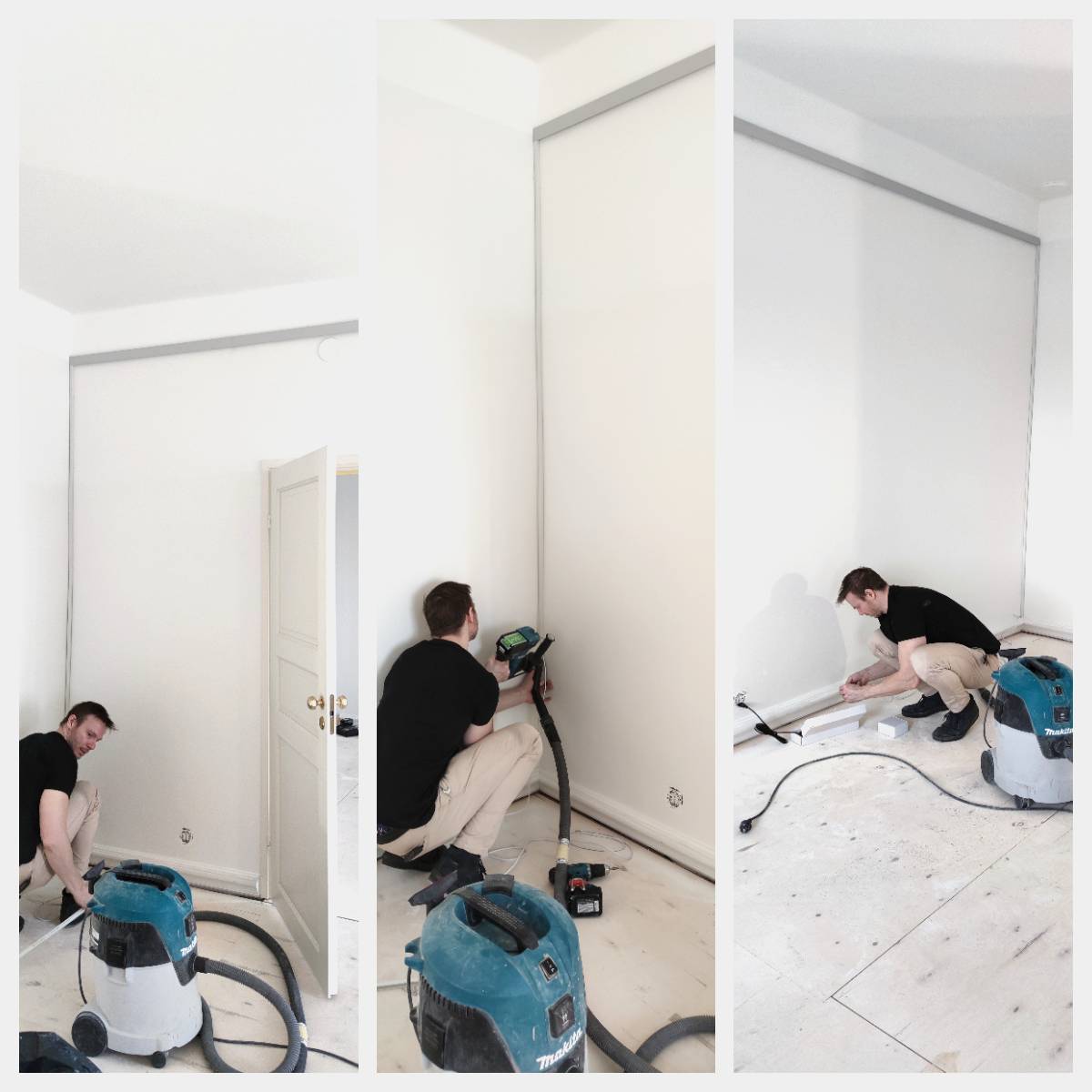

Installation de chemins de câbles couvrant les lignes de raccordement
Une fois les bandes de LED fixées des deux côtés, il était temps de cacher les fils d'alimentation. Pour ce faire, nous avons utilisé une petite gaine vissée qui a été placée dans un coin du mur. La longueur des fils de connexion a été adaptée aux transformateurs, qui sont alimentés par une prise murale.
Raccordement des bandes LED aux transformateurs et au réseau électrique
La connexion de bandes LED à un transformateur pour le contrôle de la température de couleur nécessite plusieurs canaux moins sur les bornes de sortie du transformateur. Les canaux moins permettent de contrôler la température de couleur, entre le blanc chaud WW et le blanc froid CW. Vous devez également faire attention à la consommation totale du transformateur. Dans le profil bidirectionnel de ce site, il y avait 12 mètres de bande LED de 14,4 W/m par mur, de sorte que la puissance appropriée pour les deux transformateurs avec des manilles de charge était de 200 W, ce qui est en fait la charge maximale pour une bande LED de 14,4 W/m de cette longueur. Pour l'alimentation électrique, une prise a été installée à l'entrée du transformateur. Il a été facile de brancher la fiche sur la prise murale, même si la bande LED était montée en hauteur au plafond. La liste d'installation était importante à ce stade, afin que les fils puissent être soigneusement cachés par le montant du mur.
Déploiement pour le contrôle sans fil
Il est facile d'appairer une bande LED d'un transformateur RF à un bouton sans fil. Lorsque la bande LED est alimentée, appuyez une fois sur la touche d'apprentissage du transformateur. Ensuite, appuyez une fois sur n'importe quel bouton du bouton. Les lumières LED clignotent pour indiquer que l'appairage est réussi. Une fois l'appairage réussi, les lumières s'ajustent continuellement entre le blanc chaud WW et le blanc froid CW, et s'atténuent doucement entre les niveaux de luminosité de 0 à 100 %. Les paires avaient déjà été configurées dans LedPaja, de sorte qu'en pratique, il suffisait de vérifier sur le site du client que l'éclairage fonctionnait comme souhaité.
Vous pouvez également régler la teinte de l'éclairage intelligent sur la bande en choisissant la commande Zigbee, c'est-à-dire un transformateur avec un récepteur et un contrôleur sans fil adapté à l'éclairage intelligent. Les lampes sont installées de la même manière, seul le couplage est légèrement différent. Ces commandes sont également disponibles chez LedPaja, prêtes à être installées.
Contrôle de la température des couleurs et indice de rendu des couleurs
Les bandes LED à température de couleur réglable s'ajustent entre 2 500 kelvins pour le blanc orange et 6 500 kelvins pour la lumière du jour. L'image ci-dessous montre un exemple de coin lecture avec une bande LED correspondante. La modification de la température de couleur a un effet significatif sur l'apparence des couleurs de l'environnement. Une caractéristique importante des bandes LED de LedStore est l'indice de rendu des couleurs très élevé (CRI98 !). L'indice de rendu des couleurs correspond à l'étendue et au naturel avec lesquels la bande de LED reflète les couleurs de l'environnement. Lorsque l'indice de rendu des couleurs est proche de 100, l'ensemble du spectre de la lumière blanche est magnifiquement reproduit, ce qui signifie qu'aucune couleur ne manque. Pour en savoir plus sur l'indice de rendu des couleurs, consultez le site LedStore.
Montage d'une bande de LED à l'extérieur
La bande LED et le profilé en aluminium peuvent également être utilisés à l'extérieur, par exemple pour protéger les murs d'extrémité. La bande LED peut être utilisée pour créer un éclairage extérieur fonctionnel, par exemple pour une entrée et pour l'éclairage uniforme d'une terrasse. La bande LED dans le profilé en aluminium peut également être installée dans un sauna extérieur, par exemple à un niveau où la température ne dépasse pas 60 degrés.
Nous avons rassemblé des photos de bandes lumineuses LED installées dans nos galeries de photos. Si vous souhaitez voir toutes les photos, vous pouvez les trouver sur la page Galerie de photos. Il existe également un dossier dédié à l'éclairage extérieur, qui contient également des photos de bandes lumineuses à LED. Dans la galerie de photos Éclairage de salon, vous trouverez de nombreux éclairages de salon réalisés.
Pour en savoir plus sur nos projets d'éclairage LED, consultez notre blog, nous avons une catégorie Rénovations pour cela.
Nous vous invitons également à visiter nos salles d'exposition pour voir des exemples d'éclairage. Dans notre magasin All in One, vous trouverez tous nos modèles de luminaires installés. LedStore est situé à Mesikukantie 16, 01300 Vantaa (Koivuhaka). Cliquez ici pour visiter le magasin.
1. Mitä epäsuora LED-nauhavalaistus tarkoittaa?
L'éclairage indirect consiste à diriger la lumière à travers les plafonds ou les murs, de sorte que la source lumineuse réelle n'est pas directement visible. La bande LED est cachée derrière un profilé ou une moulure, créant une lumière douce et uniforme qui se répand agréablement dans l'espace sans éblouir.
2. Mitä etuja epäsuoralla LED-nauhavalaistuksella on?
L'éclairage indirect crée une lumière agréable, sans éblouissement, et met en valeur les détails architecturaux de la pièce. Il s'agit d'un moyen économe en énergie d'apporter une lumière ambiante douce dans un espace et peut également fournir un éclairage d'ambiance lorsque vous utilisez des bandes LED graduables ou intelligentes.
3. Mihin epäsuora LED-nauhavalaistus kannattaa asentaa?
Les zones les plus courantes sont les interfaces plafond/mur, les bords intérieurs des moulures du plafond ou du faux plafond, et les moulures au-dessus ou au-dessous des placards supérieurs et inférieurs de la cuisine, par exemple. Dans la chambre à coucher ou derrière la télévision dans le salon, l'éclairage indirect peut également être utilisé pour accentuer l'intérieur et créer une atmosphère calme et élégante.
4. Miten LED-nauha asennetaan epäsuoraan valaistukseen?
En général, la bande LED est fixée à un profilé ou à une moulure en aluminium afin d'assurer une bonne gestion thermique et une installation soignée. Le profilé ou la bande est positionné de manière à ce que la lumière soit dirigée vers le mur ou le plafond. Il est également important de veiller à ce que l'alimentation et le couvercle soient d'une puissance correcte afin que la lumière soit répartie uniformément et sans taches visibles.
5. Mitä kannattaa huomioida LED-nauhan valinnassa epäsuoraan valaistukseen?
Choisissez la puissance (W/m) et le rendement lumineux (lumen/m) appropriés en fonction de l'utilisation de l'espace. Vérifiez également la température de couleur (K), par exemple chaude (2700-3000 K) pour créer une ambiance ou neutre (4000 K) pour un éclairage général plus lumineux. En outre, assurez-vous que les exigences en matière de refroidissement et de résistance à l'humidité (indice IP) sont adéquates si la réglette doit être installée dans une salle de bains, par exemple.
