Rénovation réussie de l'éclairage d'un plafond en plâtre abaissé

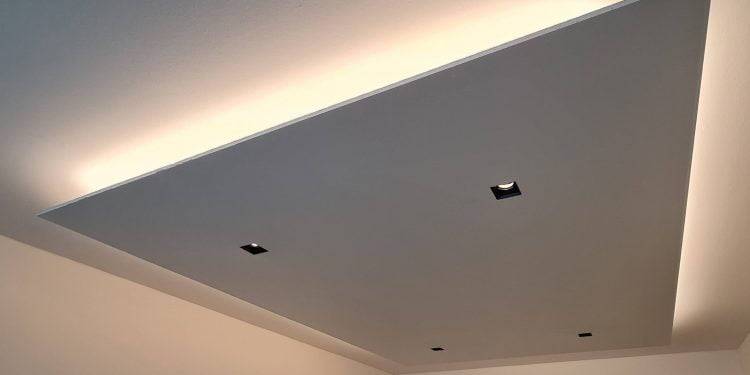

La rénovation de l'éclairage du plafond en plâtre abaissé a été décidée dans les locaux de LedStore en utilisant de nouvelles bandes de LED à haut rendu des couleurs et à température de couleur réglable de 22 W/m et des spots de LED Piilo de 13 W sans cadre, ainsi qu'une commande intelligente Zigbee. Nous présentons ici une mise en œuvre étape par étape de la rénovation de l'éclairage et le coût du système d'éclairage et de contrôle. La pièce combine un éclairage indirect et un éclairage ciblé, qui peuvent être contrôlés séparément à l'aide d'un contrôleur sans fil. L'éclairage peut être ajusté à la fois en changeant continuellement la température de couleur de la lumière blanche et en diminuant l'intensité lumineuse. L'éclairage polyvalent et réglable permet d'utiliser la pièce à des fins très diverses. La pièce peut être utilisée comme chambre d'enfant, chambre à coucher ou bureau.

La réalisation d'une toiture en plâtre abaissée commence par la planification

La pièce disposait d'un spot au milieu du plafond et d'un interrupteur, et aucun changement n'était souhaité. Dans le cadre de la rénovation, on a voulu utiliser le spot au plafond sans créer de courants d'air visibles en surface, c'est pourquoi le downlight a été placé en haut. Un seul groupe de luminaires peut être divisé en deux groupes de luminaires qui s'allument à des moments différents en utilisant des récepteurs. Les récepteurs sont commandés par des boutons sans fil.

Ils souhaitaient un aspect plus moderne et un éclairage variable. L'abaissement du plafond a été facile à réaliser et la rénovation n'a nécessité aucune modification du plafond. L'avantage des plafonds en plâtre est qu'il est possible de faire de petites erreurs. Si vous percez un trou au mauvais endroit, vous pouvez le réparer et faire un nouveau trou au bon endroit.

Il était prévu d'installer des bandes d'éclairage LED indirectes autour de l'étagère au niveau inférieur. Pour l'éclairage ponctuel, des spots discrets étaient souhaités. La gradation sans fil et le contrôle de la température de couleur de la lumière blanche ont été intégrés dans la pièce, en plus de l'interrupteur existant.

Bien que la hauteur de la pièce ait été abaissée de 10 cm avec le toit abaissé, la pièce n'est pas affectée par cet abaissement. En effet, l'augmentation de l'éclairage compense largement et ajoute de l'intérêt et de la vivacité à la pièce. Le cadre abaissable fonctionne parfaitement pour les applications où aucune modification du plafond ou des murs n'est souhaitée ou possible, mais où l'éclairage encastré et l'éclairage indirect sont toujours souhaités.

Abaissement du toit par le centre, abaissement de la section structurelle

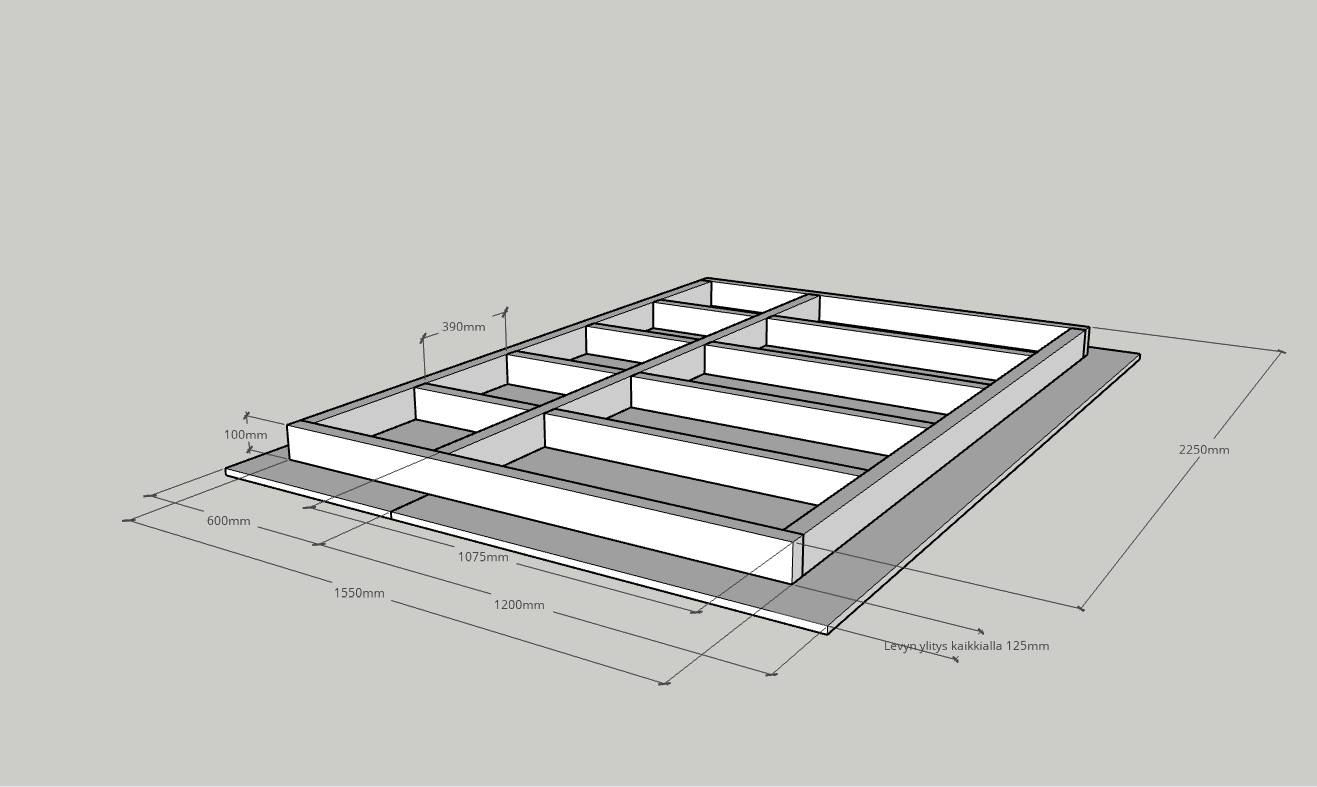

L'image ci-dessous montre un croquis du cadre d'abaissement avec ses dimensions. Les dimensions du cadre sont de 1 550 mm x 2 250 mm. La colonne longitudinale est placée au niveau du joint de la plaque de plâtre. Les intervalles horizontaux sont fixés à 390 mm, comme il est recommandé pour les installations de plaques de plâtre dans le toit. 1.5 Des plaques de Gyproc ont été utilisées pour la sous-couche, ce qui donne une surface de 1 800 mm x 2 500 mm. Cette conception a permis d'obtenir un débord suffisamment large de 125 mm dans toutes les directions pour servir d'étagères pour la bande LED. Les étagères suffisamment larges permettent de dissimuler les profilés LED et d'obtenir un éclairage indirect.

Plafonds en creux - comment choisir le bon éclairage

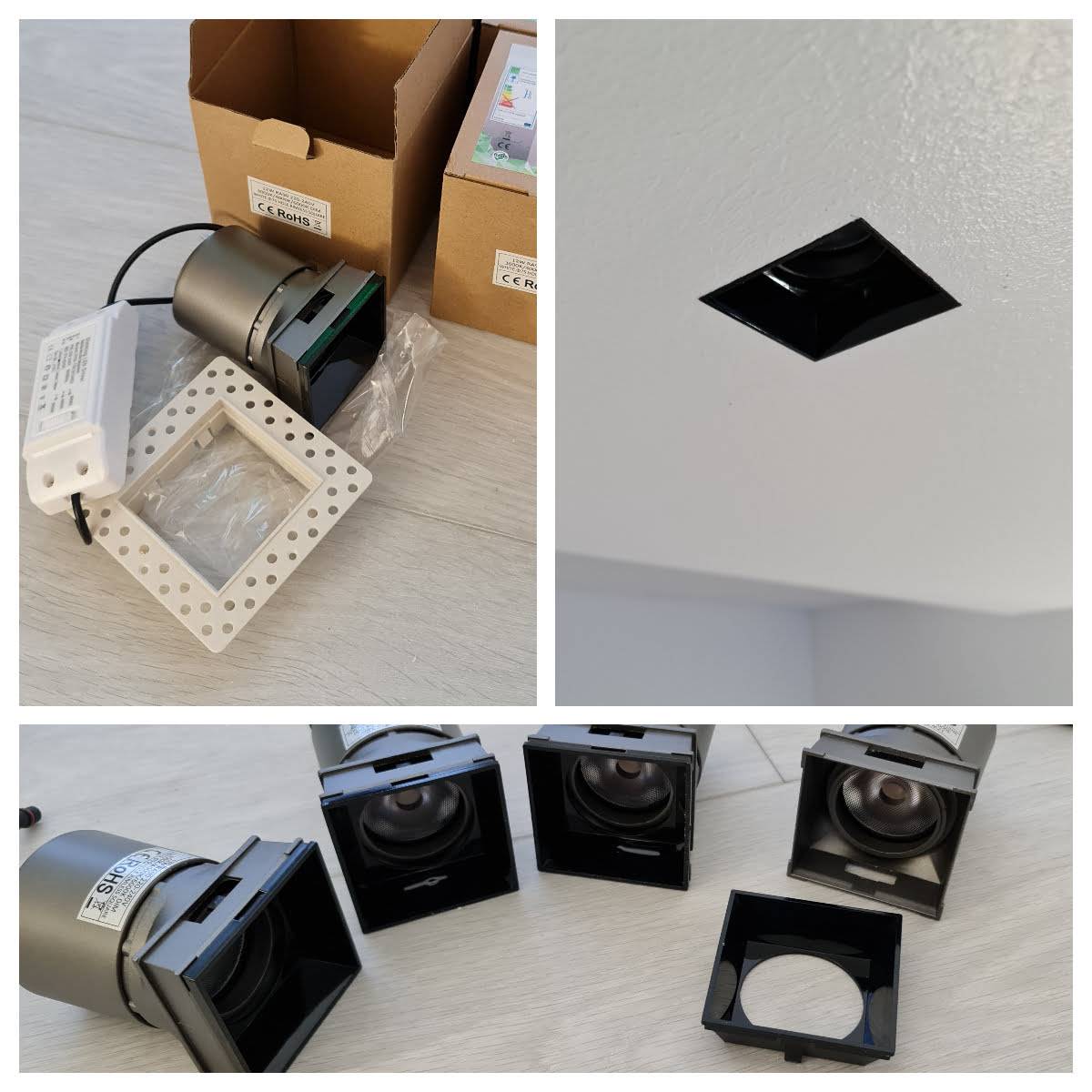

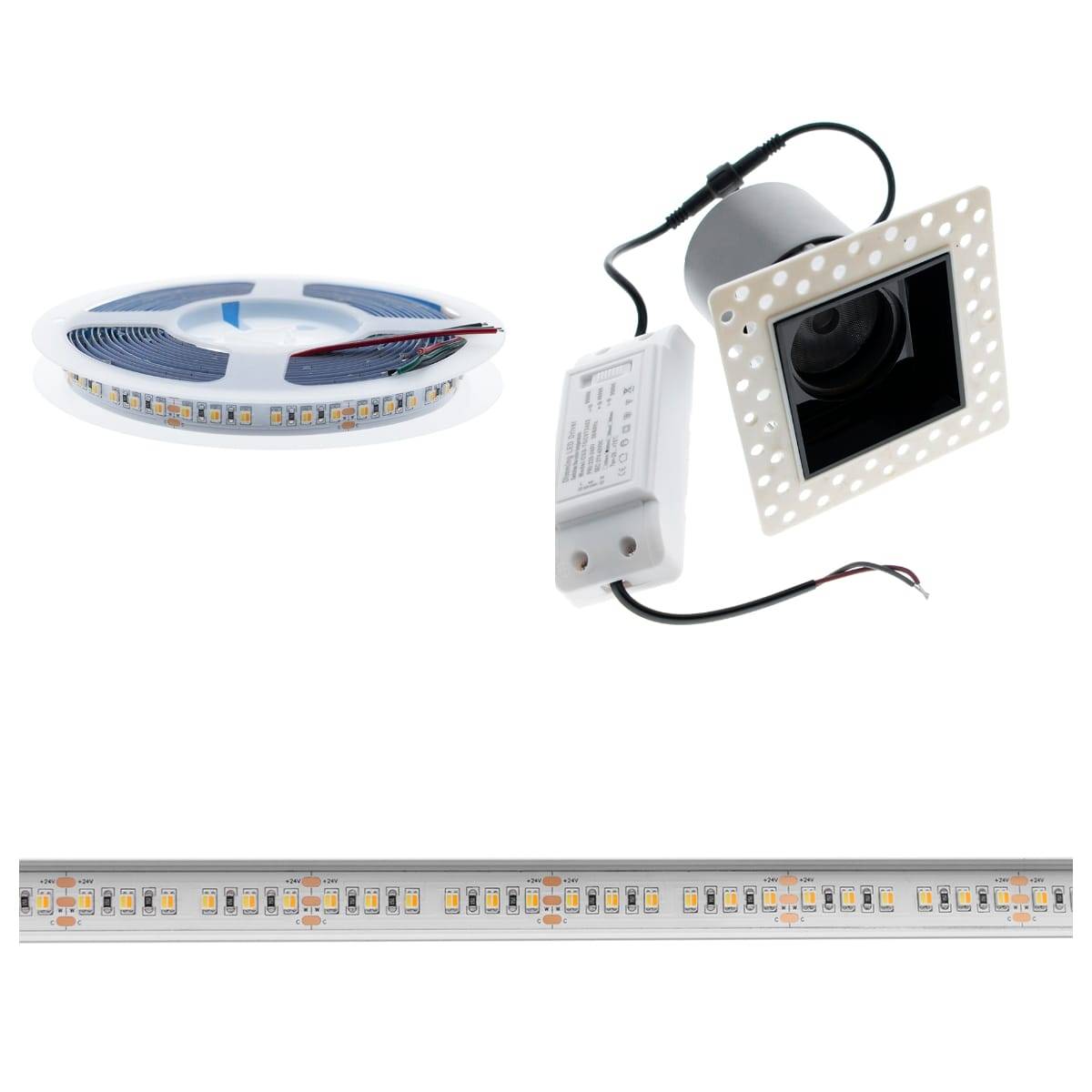

Les luminaires à LED ont été sélectionnés de manière à ce que des bandes de LED de 22 W/m avec contrôle de la température de couleur soient choisies pour l'éclairage indirect de la pièce et que des spots à LED Piilo de 13 W sans cadre et sans éblouissement latéral soient choisis pour les luminaires de plafond . En pratique, un transformateur RF de 200 W pour les bandes LED et un récepteur pour les spots Piilo conviennent à la commande Zigbee.

La pièce a été laissée avec un interrupteur marche/arrêt déjà installé, qui peut être utilisé pour éteindre et allumer les lumières dans toute la pièce si vous le souhaitez. Les récepteurs de commande sans fil peuvent également être utilisés pour contrôler les lumières de la pièce à l'aide d'un contrôleur sans fil. Les lumières sont également connectées au système de contrôle mobile Philips Hue, qui permet également la programmation et la synchronisation.

Lumière indirecte sur le toit - étapes pour un plafond suspendu

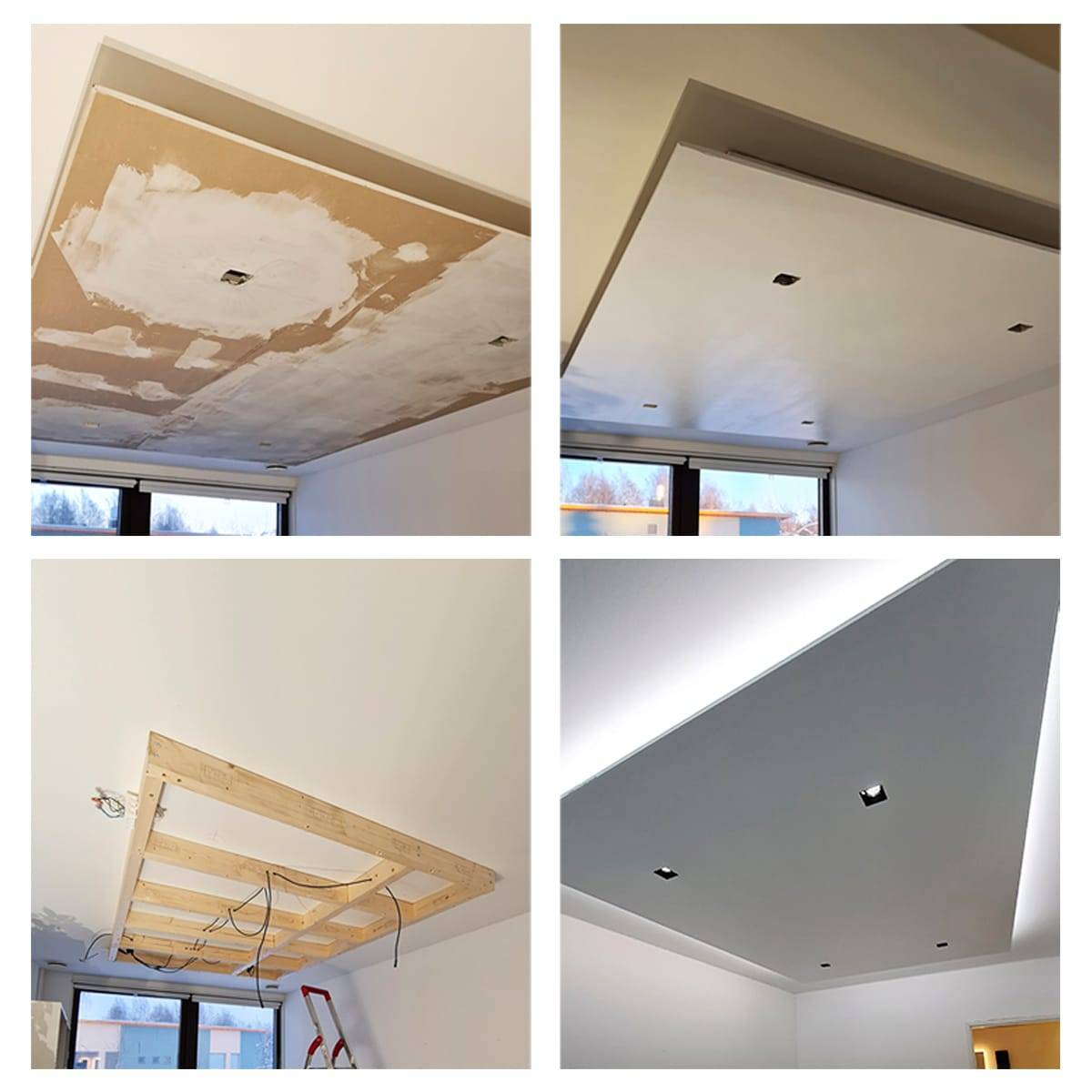

La superficie de la pièce dans laquelle l'abaissement a été réalisé est de 12 m2. La surface de l'abaissement est de 4,5 mètres carrés, soit un tiers de la surface de la toiture. En résumé, les étapes de la rénovation ont été les suivantes :

1. Le cadre du panneau est assemblé et fixé au plafond.
2. Le câblage est amené jusqu'aux spots et aux bandes LED.
3. La plaque de plâtre est fixée au cadre et les cadres plâtrés des emplacements du silo sont fixés à la plaque.
4. La surface est poncée et peinte.
5. Les rails à leds sont prêts à être installés.
6. Les spots, les rails LED sont installés et connectés à des contrôleurs sans fil.

Réalisation d'un palier - fixation du cadre et du câblage

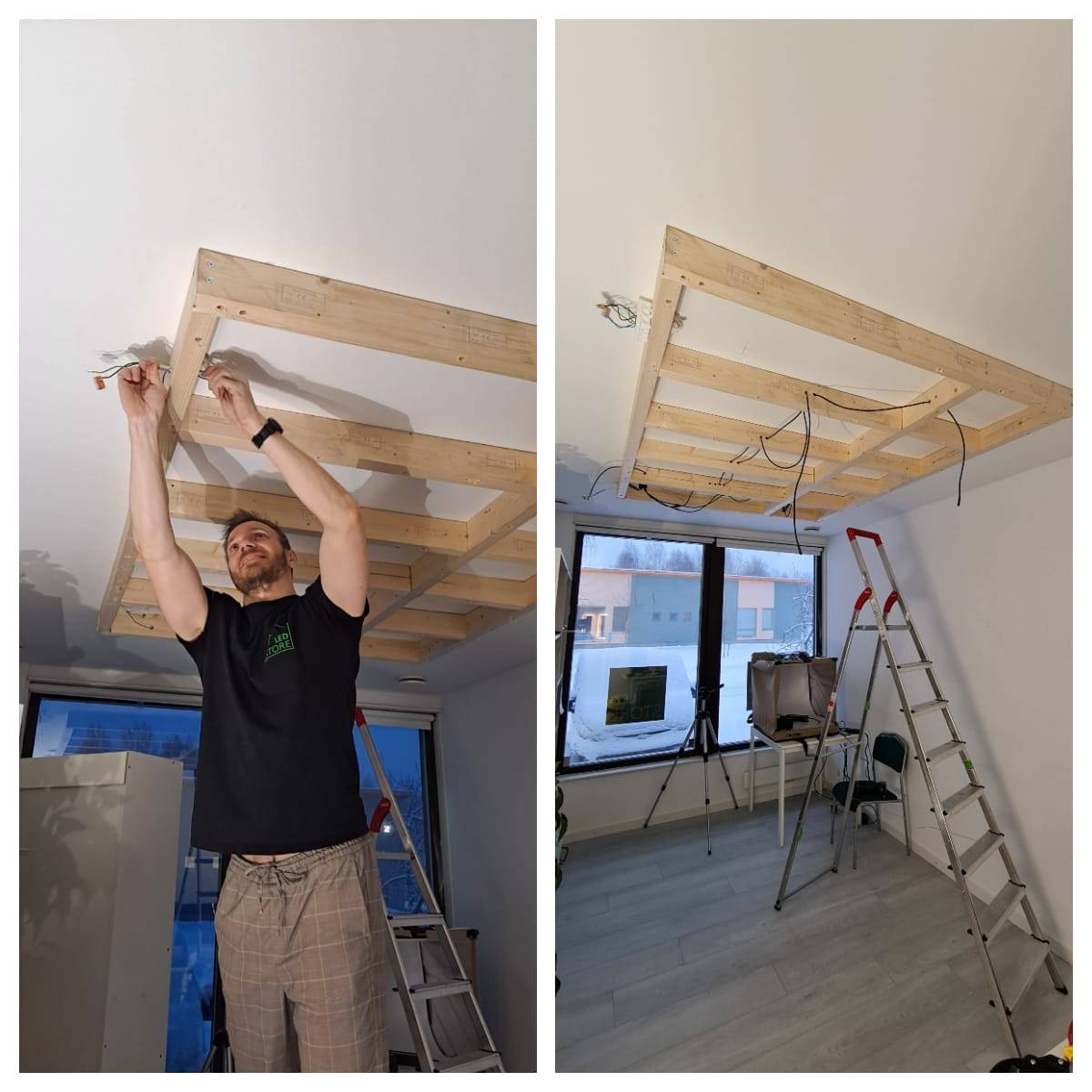

Le cadre de descente a été assemblé selon le plan et fixé au plafond à l'aide de vis de 120 mm. Des trous ont été pré-percés à peu près à mi-chemin des points de fixation. Le câblage a été effectué aux endroits où il était prévu de placer les spots et les transformateurs de bandes LED. Le câblage des spots cachés a été réalisé à l'aide d'un faisceau de câbles conçu pour les luminaires à faible courant contrôlés par la température de couleur, avec des connecteurs rapides pour les spots.

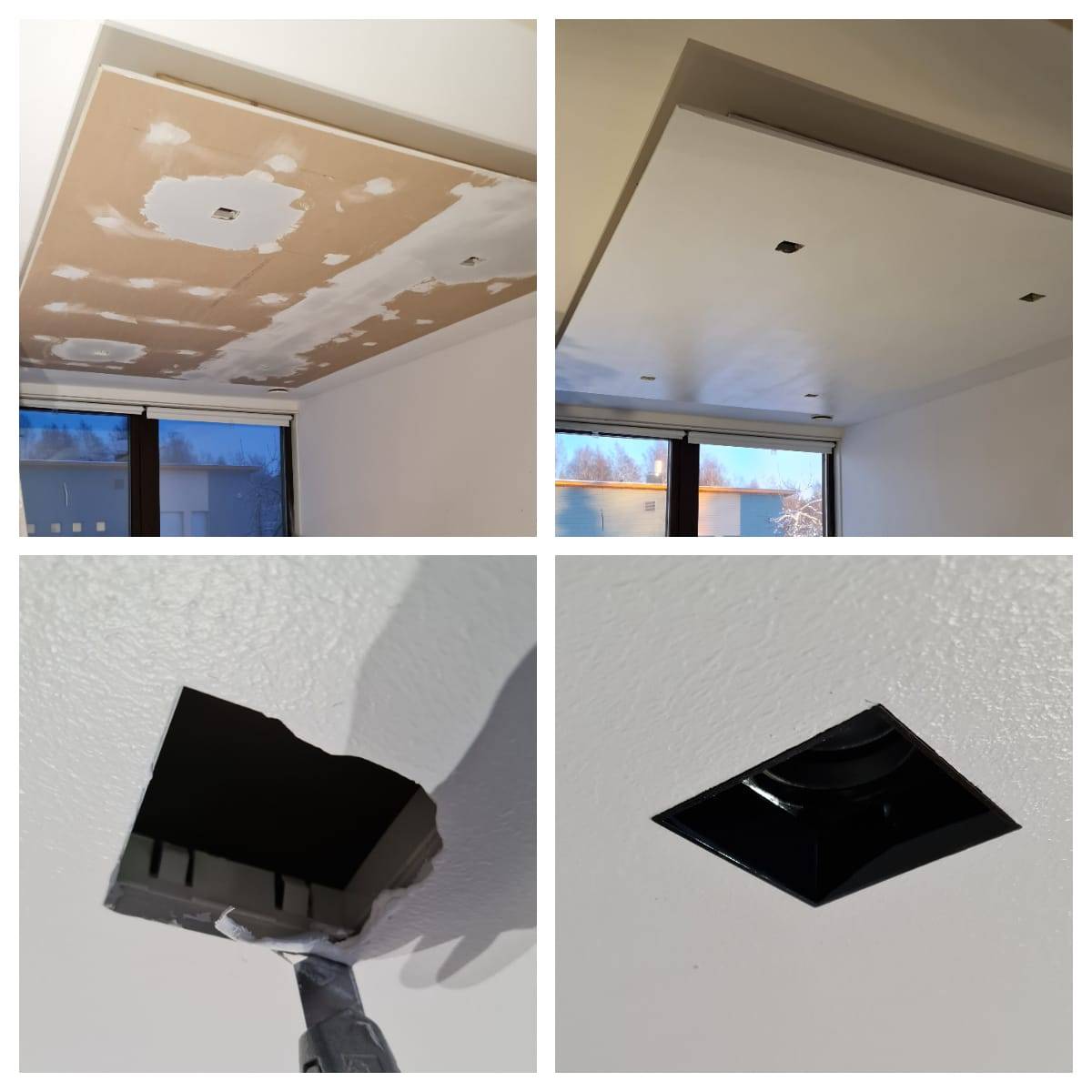

Eclairage indirect de la toiture - travail du plafond en plâtre prêt pour l'installation des spots Silo

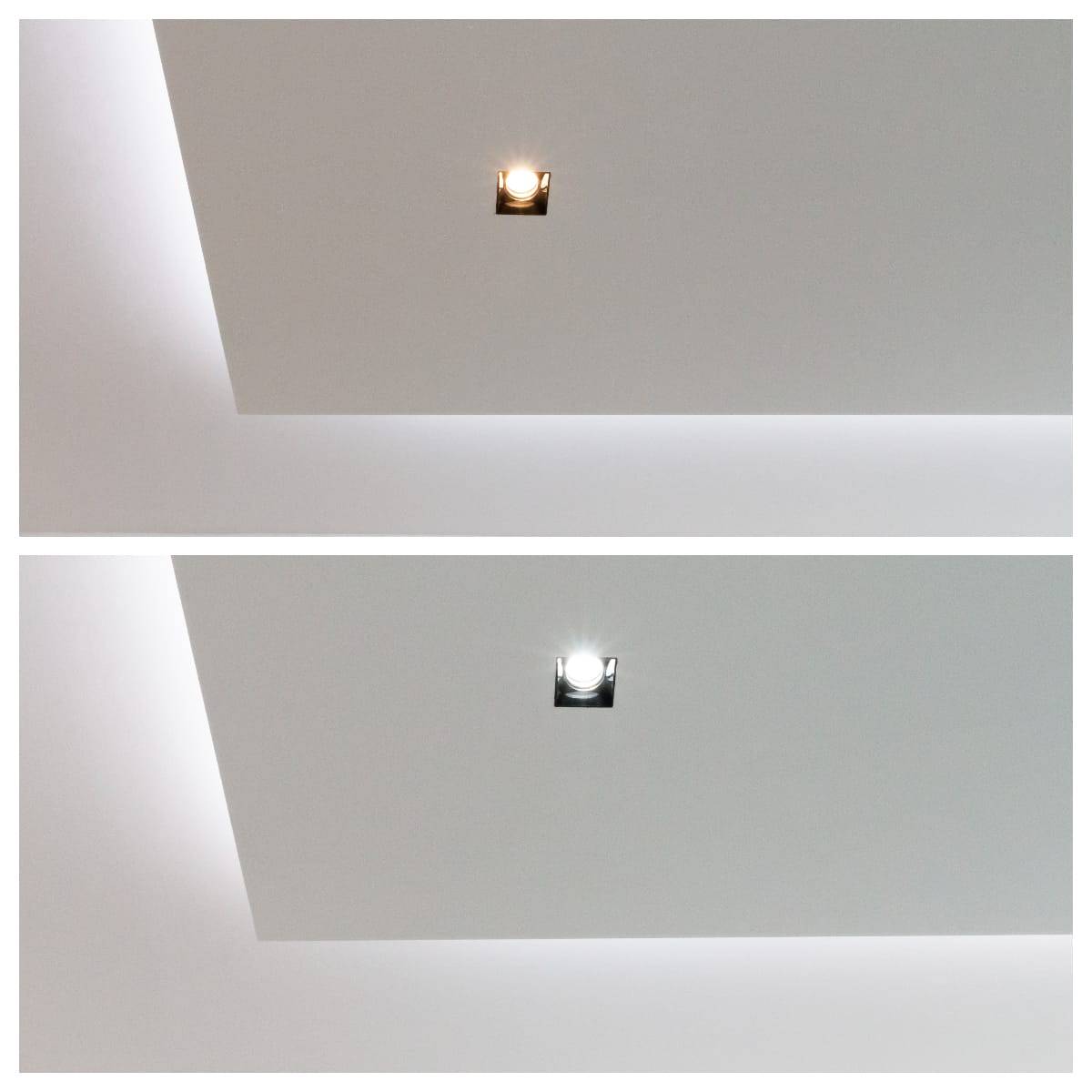

Les plaques de plâtre ont été fixées au plafond, nivelées, poncées et peintes. Les cadres en plastique des spots cachés ont été fixés avec de la chape, puis tassés sur le dessus et poncés trois fois au total. Le toit a été rendu droit en appliquant la chape à une distance d'environ 50 cm des ouvertures à l'aide d'une longue bride. Après l'application de la peinture, les interstices du plafond abaissé en plâtre ont été finis et les spots ont été soigneusement insérés dans les cadres. La finition des plafonds abaissés demande de la précision, surtout si les plaques de plâtre sont en plusieurs parties lorsqu'elles quittent le bâtiment.

Fabrication de rails de bandes Led en tenant compte de la structure du plafond

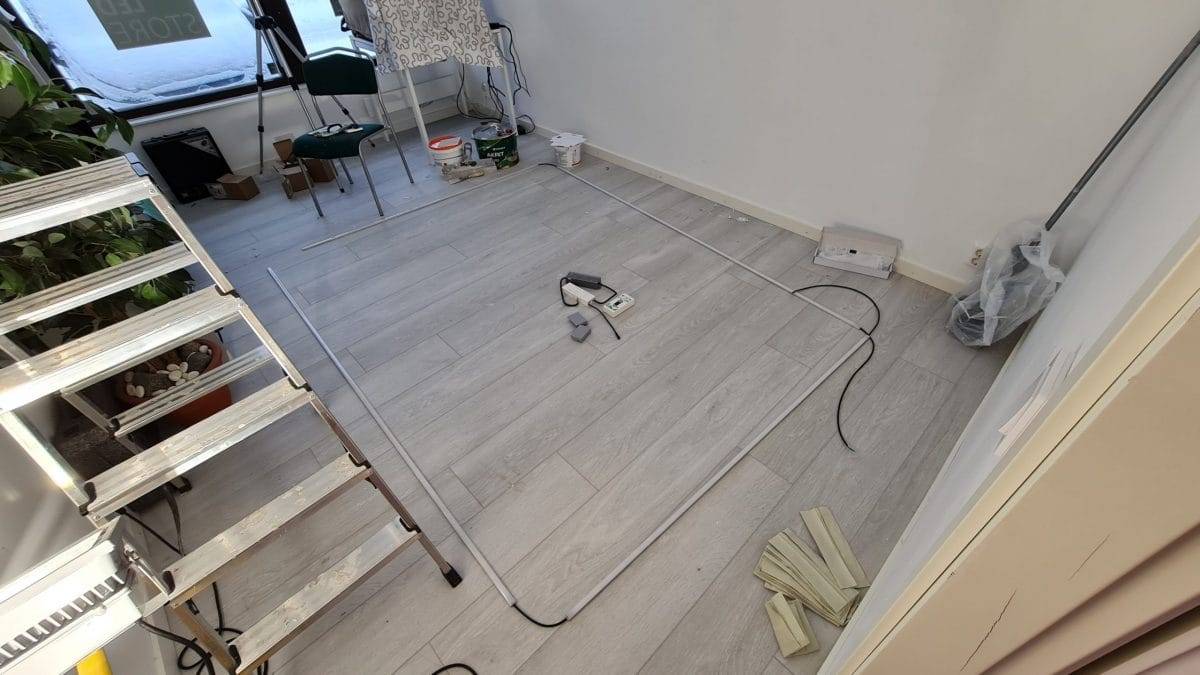

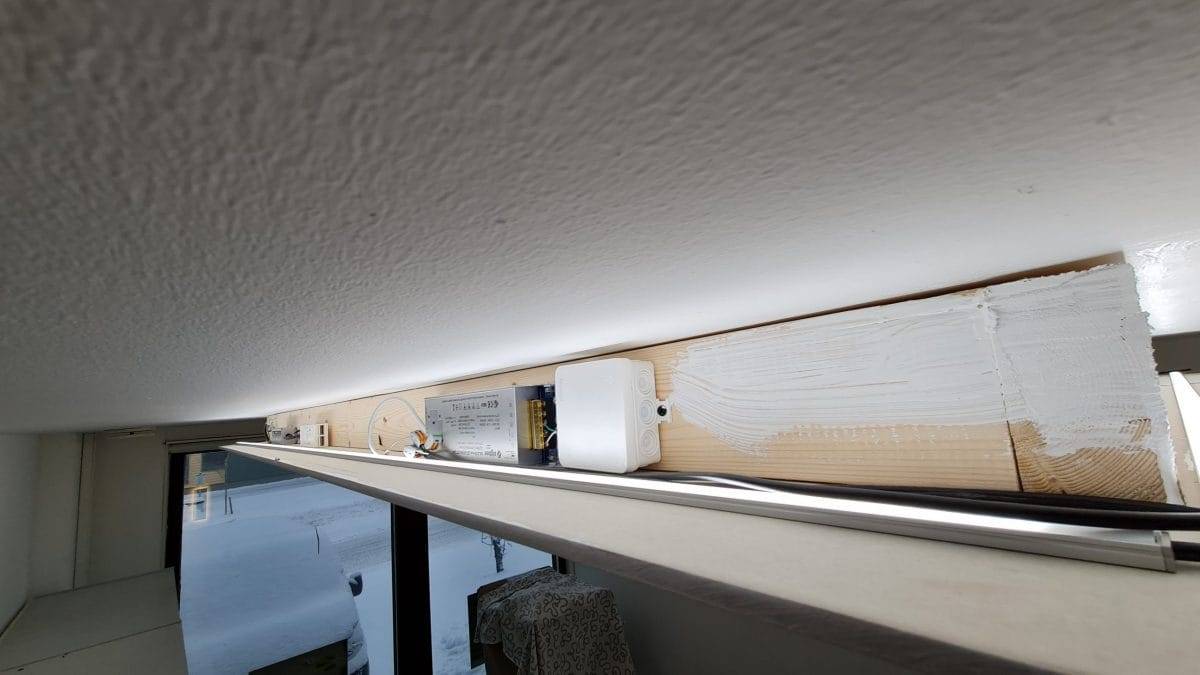

La bande LED Pearl Ambience CCT de 22 W/m à température de couleur réglable a été montée sur une surface basse, qui a été transformée en deux rails en forme de L. Des entretoises d'environ 10 cm ont été percées dans les coins. Des entretoises d'environ 10 cm ont été frappées dans les coins. Les rails ont donc été dimensionnés de manière à ce qu'ils soient 5 cm plus courts que le cadre à chaque extrémité. La lumière s'ouvre si largement à partir de la bande qu'il est conseillé de laisser les rails plus courts que les coins sous cette forme, afin que les lumières ne se chevauchent pas et que les coins deviennent rapidement plus lumineux qu'avec des sections droites. Il est plus facile de soulever deux rails en forme de L pour les placer sur une étagère d'un plafond en plâtre abaissé que quatre rails reliés entre eux, et les deux jonctions de bandes peuvent toujours être réalisées sur le même transformateur.

Allumer les lumières en les connectant à la télécommande et au pont Hue

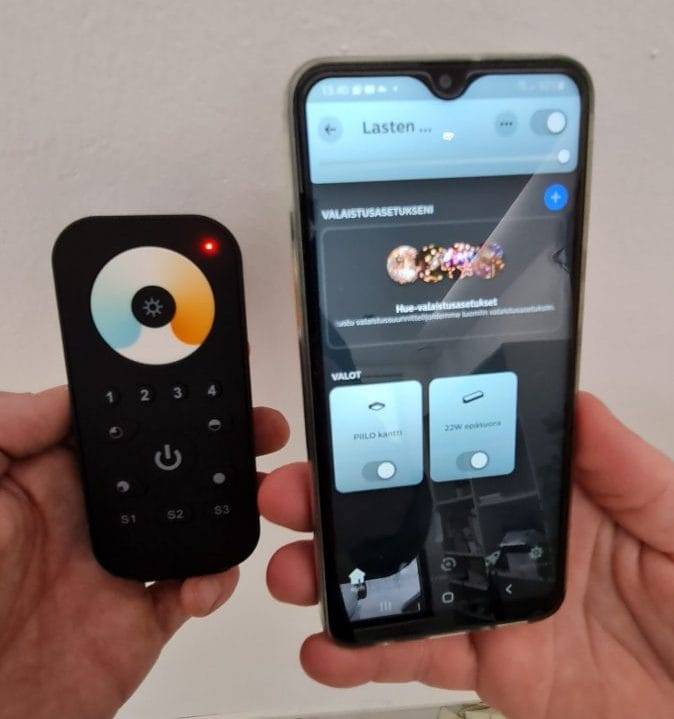

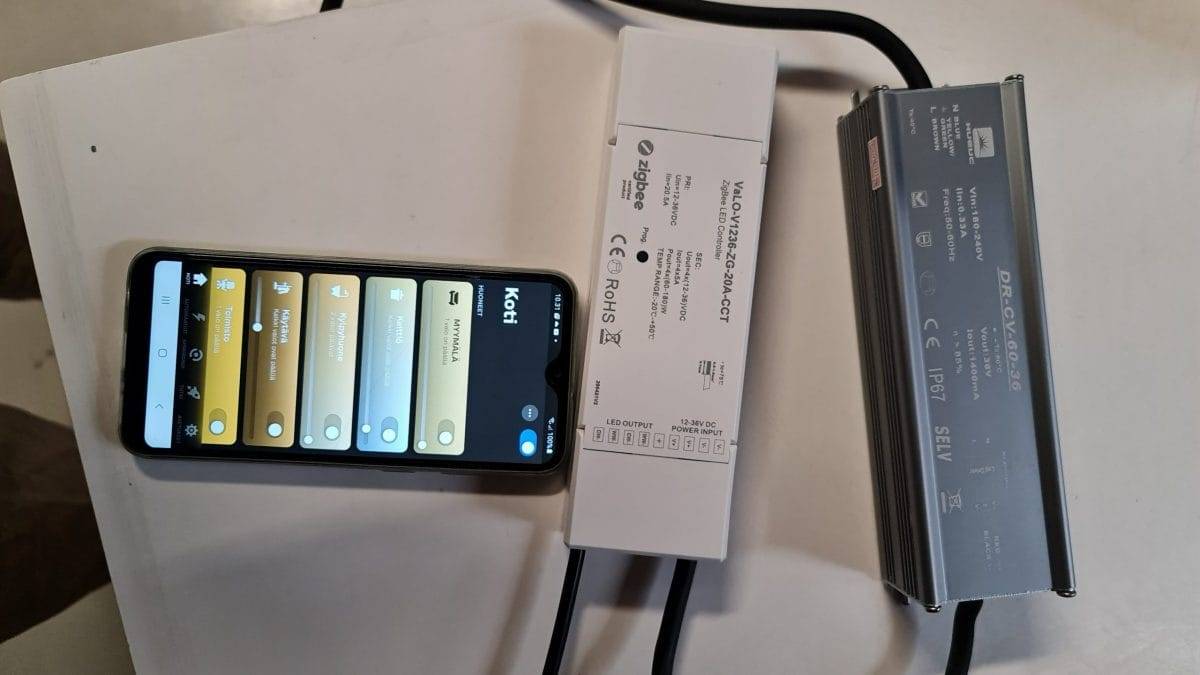

La facilité d'utilisation des fonctions souhaitées est un élément important de la commodité des éclairages. Une simple télécommande de température de couleur Zigbee a donc été choisie pour les lampes. Le contrôleur est doté d'un support mural auquel la télécommande se fixe à l'aide d'un aimant. Les lampes ont également été ajoutées à un concentrateur Philips Hue (lien vers une page externe). Pour en savoir plus sur les liens Hue, consultez notre blog .

Prix de l'ensemble (en 2022)

Les matériaux utilisés pour le toit suspendu en plaques de plâtre sont très bon marché. La planche, le placoplâtre, la chape, la peinture et quelques vis ont coûté moins de 100 euros. Le coût des éclairages a été de 564 euros pour les spots, 847 euros pour le rail LED prêt à poser de LedPaja, 79 euros pour la télécommande, soit un total de 1500 euros TTC en 2022.

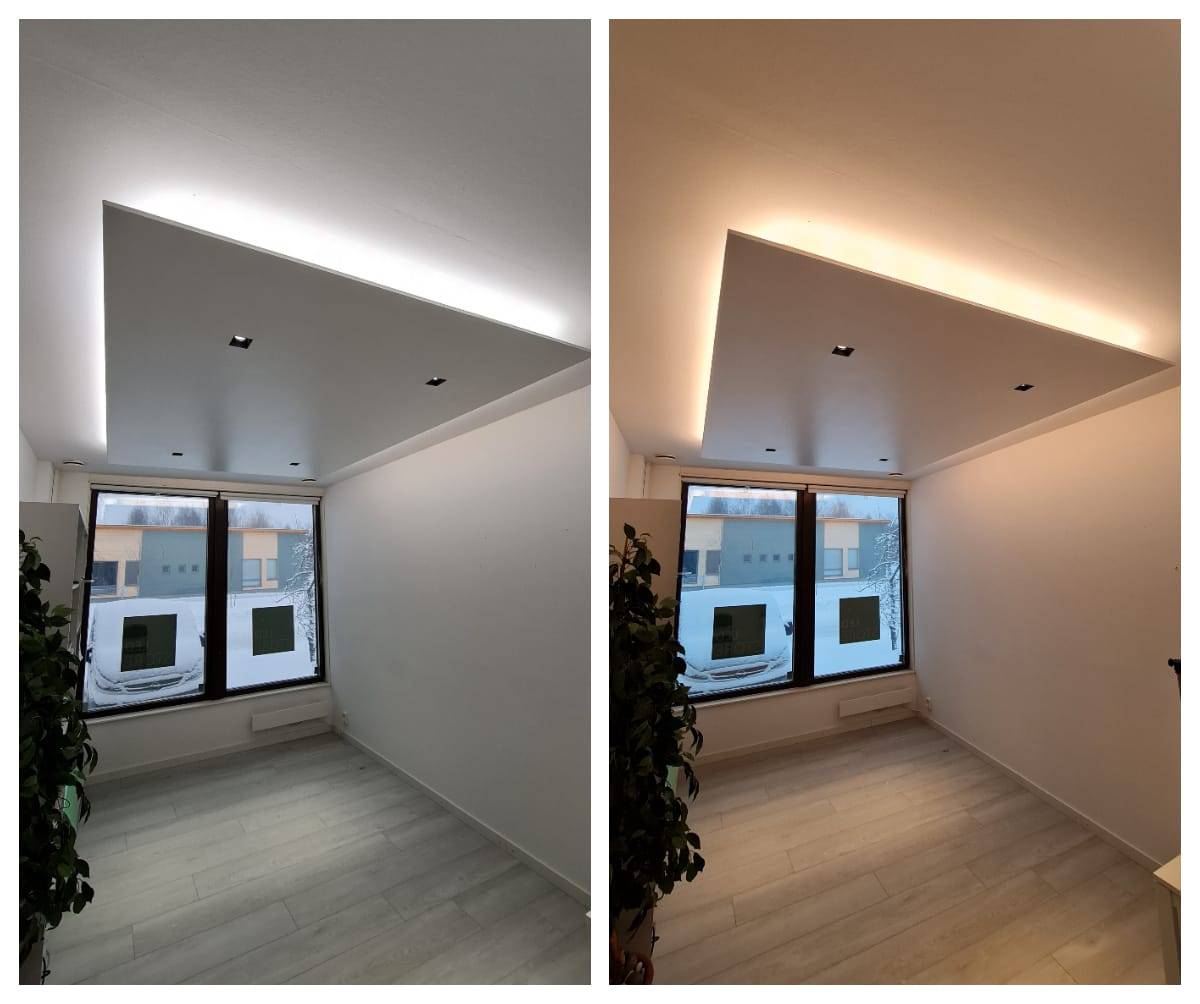

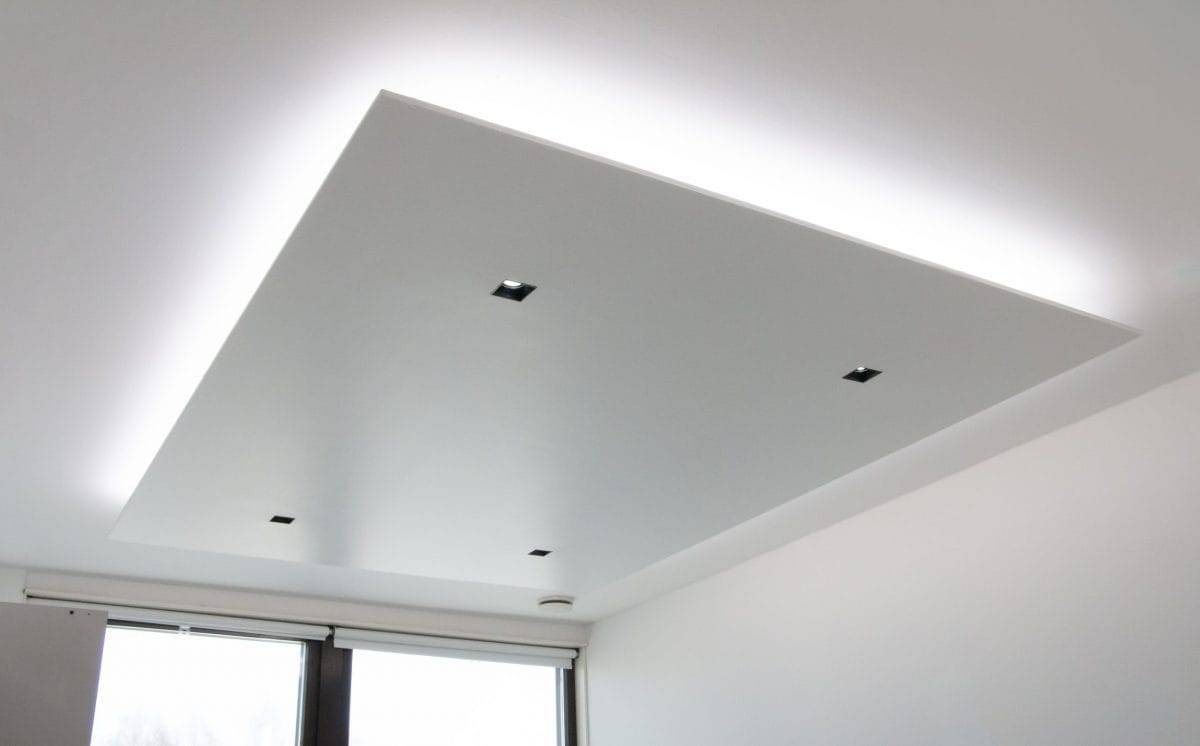

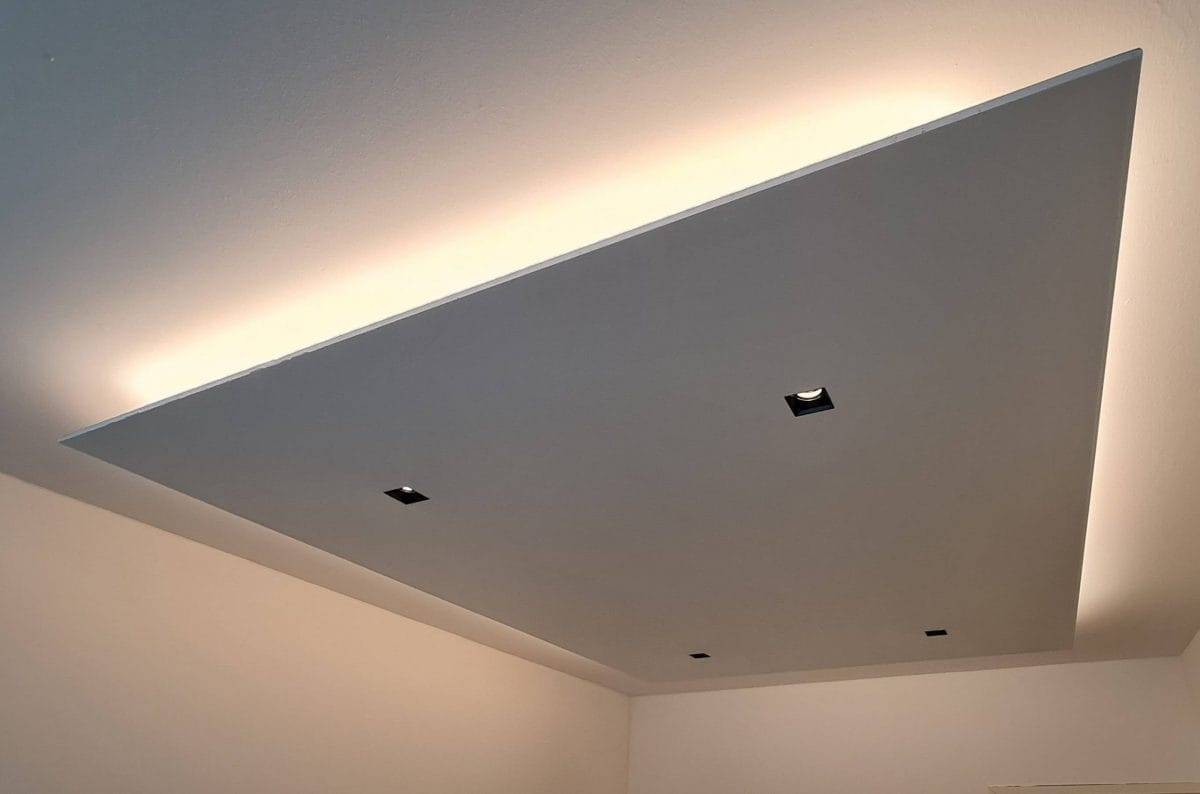

L'ambiance d'une pièce change radicalement en fonction de la température de couleur ou de la luminosité des lumières. Nous sommes très satisfaits de la rénovation et nous pouvons recommander le plafond suspendu central à d'autres personnes.

Idées de mise en œuvre

Si vous souhaitez rendre votre plafond suspendu en plâtre plus décoratif, vous pouvez le peindre dans une couleur assortie à votre intérieur, ou même le tapisser pour lui donner du style.

Cette méthode d'installation peut également être utilisée avec d'autres combinaisons de luminaires. Par exemple, une option dans laquelle la bande de LED à température de couleur réglable au plafond est remplacée par un Bead Tunnel de 14,4 W/m 1 000 lumens par mètre de plus faible puissance, et où deux spots Piilo supplémentaires sont ajoutés au socle, sera proposée à un prix similaire. Cela augmentera la quantité d'éclairage direct, laissant la lumière indirecte plus clairement en tant qu'éclairage d'ambiance.

Si vous êtes un utilisateur de lumière qui a besoin de plus de couleurs, nous vous recommandons d'utiliser la bande de LED SOLO SPEKTRI RGB+CCT. Dans ce cas, la télécommande devient un contrôleur qui peut être utilisé pour régler à la fois les spots à température de couleur réglable et la bande de LED qui change véritablement de couleur.

Voici un autre article dans lequel nous avons réalisé un toit en plâtre abaissé à plusieurs niveaux.
