Les escaliers intérieurs restent souvent étonnamment sombres, d'où la nécessité d'un éclairage supplémentaire. S'il n'y a pas de points d'éclairage au mur ou au plafond, une solution efficace consiste à investir dans un éclairage de marche. L'éclairage de l'escalier, réalisé par le client de LedStore, a été achevé rapidement et le client était très satisfait de l'éclairage de la marche. Généralement, aucune modification n'est nécessaire sur les escaliers en bois, et l'installation de la bande lumineuse à LED est facile à réaliser. Pour fixer le profilé, il suffit de visser deux vis par marche, au bas de la marche. Si vous disposez d'une prise pour le transformateur, vous pouvez réaliser l'ensemble de la rénovation vous-même. Le coût des accessoires pour cette rénovation s'est élevé à moins de 600 euros. La puissance des LED pour 12 mètres est de 86W, et les lumens pour l'escalier sont d'environ 4 800.

Composants et étapes de l'éclairage d'un escalier

Pour l'éclairage des marches, une bande de LED HELMI de 24V 7,2 W/m avec 500 lumens/m a été utilisée. La couleur de lumière choisie était le blanc neutre 4000K et le profil choisi était un profil bas 8x17x2500 en aluminium brossé monté en surface. L'alimentation électrique était un transformateur 24V DC RF 100W pour la commande sans fil, et les boutons de gradation étaient des boutons monoblocs de la série VaLO.

Un résumé des étapes :

  1. Découpe de profilés en aluminium aux bonnes dimensions.
  2. Découpe des bandes de LED pour les adapter aux profils.
  3. Souder les fils de connexion aux bandes de diodes électroluminescentes.
  4. Fixation des bandes LED sur les profilés.
  5. Tests de performance.
  6. Fixation des rails LED en place.
  7. La ligne de corps est reliée au transformateur par une bosse.
  8. Connexion du transformateur et appairage des boutons sans fil.
  9. Fixer les boutons dans la position souhaitée.
  10. L'utilisation peut commencer !

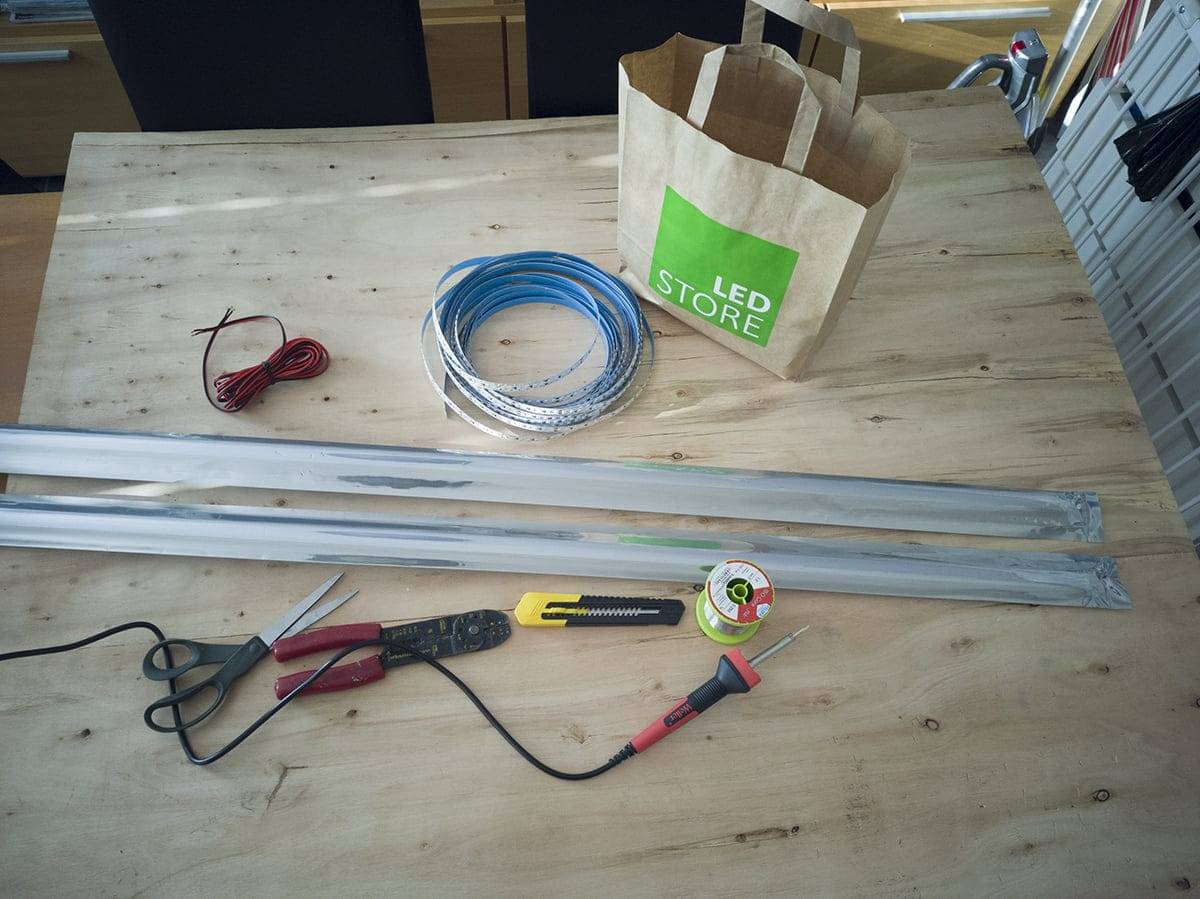

Accessoires pour l'éclairage des marches.
Pour l'éclairage des marches, nous avons eu besoin de bandes LED, de profilés en aluminium, d'étain, d'étain et de câbles basse tension. Des ciseaux, des pinces à dénuder et un couteau à découper ont également été nécessaires pour réaliser les raccords de ruban et couper le ruban.

Découpe de profilés en aluminium et poinçonnage de bandes LED

Les profilés en aluminium ont été coupés à la bonne longueur à l'aide d'une scie à table. En l'absence de scie circulaire, l'aluminium est également coupé à l'aide d'une scie à métaux. Les profilés peuvent être coupés avec un couvercle en plastique. Après la découpe, les déchets métalliques doivent être nettoyés à l'intérieur du profilé afin que la bande LED puisse être fixée sur une surface métallique propre. Lorsque vous travaillez avec la bande LED, vous devez tenir compte des points de coupure de la bande LED, qui sont de 7,2 W/m sur la bande à des intervalles de 5 cm. Les points de coupure sont identifiés par des points de cuivre, qui servent également de points de poinçonnage. Les bandes à faible courant peuvent être soudées par l'utilisateur, même sans qualification électrique. La surface de la bande LED est recouverte d'un silicone transparent, fin et non jaunissant, c'est pourquoi il faut également utiliser un couteau bien aiguisé pour décoller la chaussette de silicone au niveau du point de perforation. Le silicone n'est pas fixé à la bande, il se détache donc facilement. La bande LED et le câble étant légers, il est conseillé de fixer l'un ou l'autre en place lors de la perforation. Lorsque l'autre est collé au support, l'alignement avec les points de poinçonnage est plus facile.

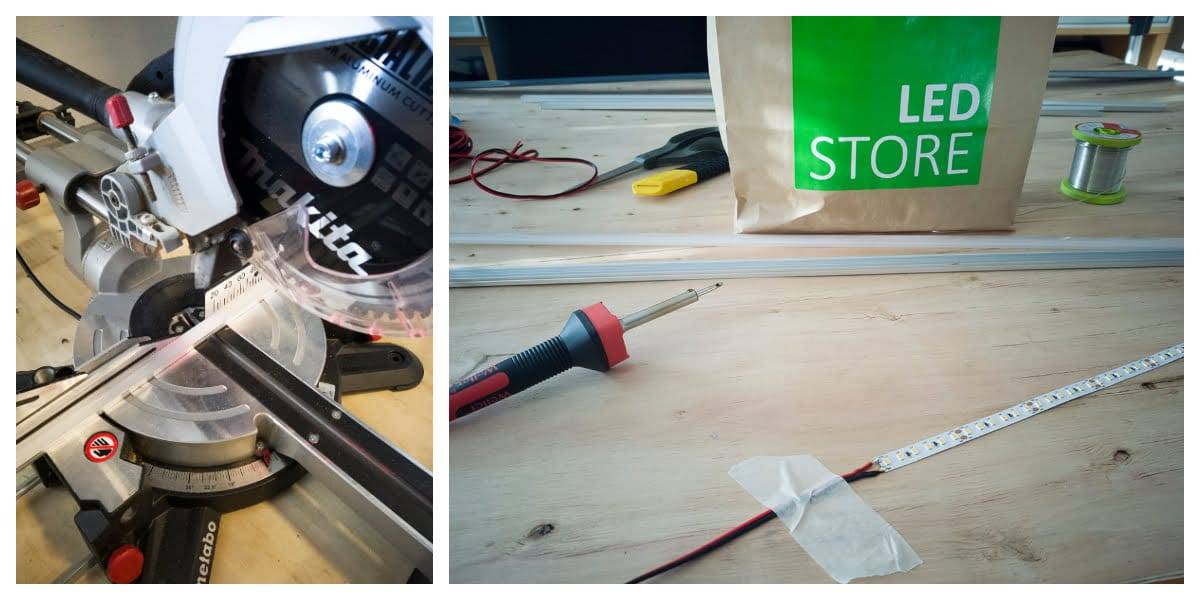

Photos pas à pas de la découpe des profilés et du poinçonnage de la bande LED.
Les profilés en aluminium sont coupés aux bonnes dimensions à l'aide d'une scie circulaire. Les fils de connexion sont soudés à la bande de diodes électroluminescentes.

Installation de profilés LED

Une fois les bandes LED câblées, toutes les lampes des différentes marches ont été testées en les connectant une à une au transformateur. La largeur des escaliers courbes étant variable, les bandes lumineuses des marches ont été numérotées afin de faciliter leur mise en place dans le bon ordre.

Séquence de profils de LED

L'ordre correct des rails a été vérifié pendant la phase de fixation. Les clips en plastique fournis avec les profilés ont été utilisés. Les clips ont été vissés à environ un demi-mètre d'intervalle et les profilés s'y sont parfaitement insérés. Les rails LED et leurs fils étant légers, la fixation est très solide, même si l'on n'utilise que deux clips par marche.

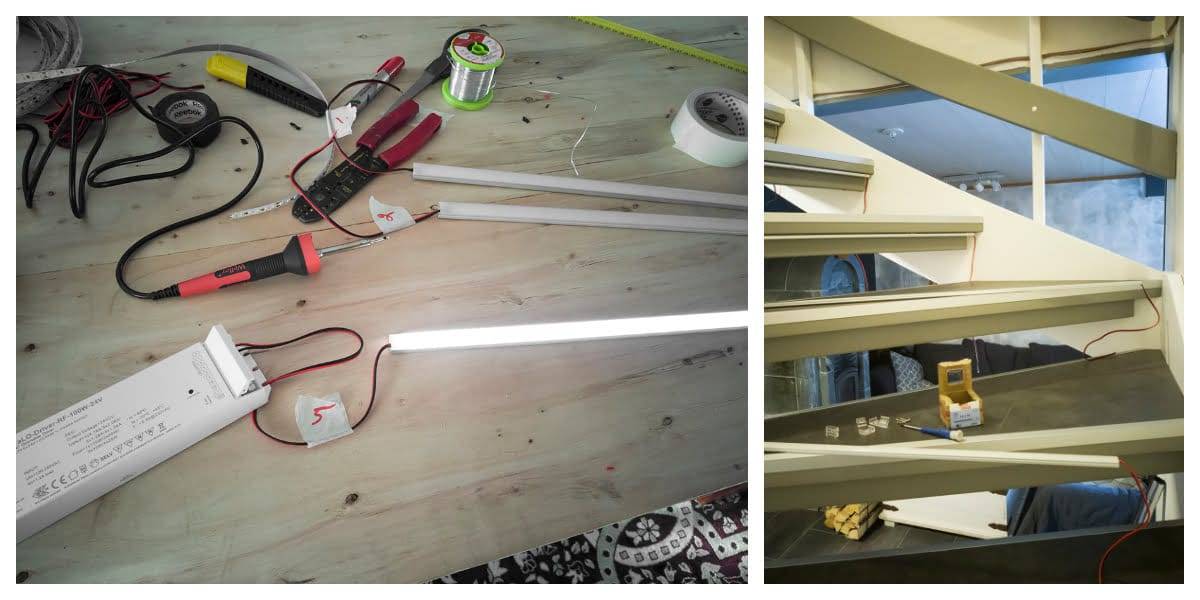

Les rails LED doivent être testés avant d'être installés en bas de l'escalier.
Les bandes LED sont fixées aux profilés et testées avant l'installation. Les rails LED numérotés sont fixés au bas de l'escalier à l'aide de supports.

Pistonnage des câbles de raccordement

Le câble de raccordement était un câble à faible courant à deux conducteurs, sur lequel les fils de tous les rails étaient torsadés. C'est l'étape du projet qui demande le plus de travail, car les soudures doivent être effectuées sur place, entre ou sous les escaliers. Une fois les joints réalisés, ils ont été isolés avec du ruban électrique et moulés avec un conduit blanc.

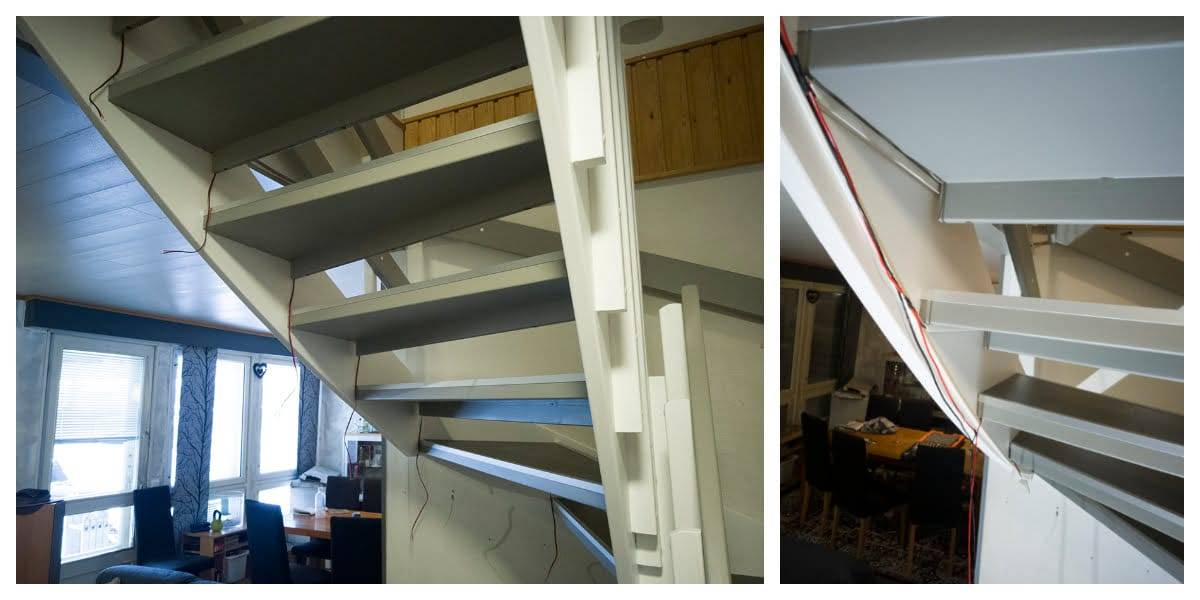

Les câbles sont connectés sous les escaliers et finalement cachés dans une goulotte.
Les fils de connexion ont été enfoncés dans les rails à la profondeur de chaque alésage de manière à ce qu'ils chevauchent la ligne de cadre à enfoncer. Les câbles provenant des rails sont cachés dans le conduit. La ligne principale relie les câbles à l'alimentation électrique.

Raccordement du transformateur

Le transformateur a été alimenté et les variateurs de lumière ont été associés au transformateur. Les boutons de gradation ont été placés au début et à la fin de l'escalier. De cette manière, la commande et la variation fonctionnent dans les deux sens. Les boutons ont été fixés à l'aide du ruban adhésif fourni dans l'emballage, car il n'était pas souhaitable de percer des trous de vis dans le mur. Il est possible d'associer jusqu'à quatre boutons ou télécommandes sans fil à un seul transformateur RF.

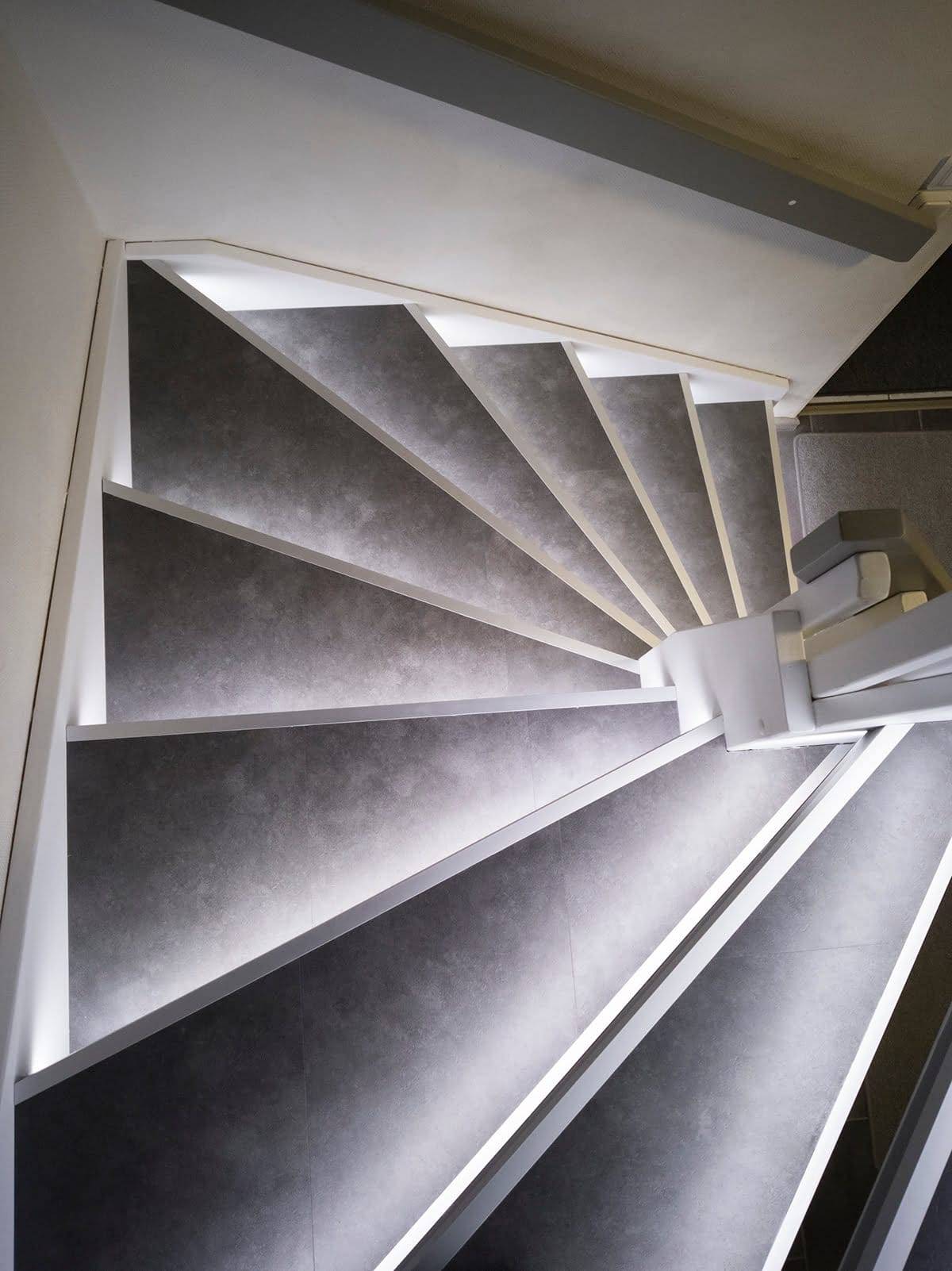

L'escalier vu d'en haut, avec les lumières allumées.
Lorsque les lampes sont allumées, l'ensemble de l'escalier est efficacement éclairé et l'éclairage augmente la visibilité des marches. L'utilisation de l'escalier devient plus facile car le contraste entre les marches est accru.

Pourquoi investir dans l'éclairage par paliers ?

L'éclairage des marches vaut la peine d'être investi, car il confère à l'escalier un aspect élégant. En outre, l'éclairage des marches augmente considérablement la luminosité de l'ensemble de l'escalier. La lumière est réfléchie par les marches et le mur latéral. Sur la photo, l'éclairage est à son maximum. L'éclairage peut également être réglé en continu à l'aide d'un bouton-poussoir, en fonction de l'humeur et des besoins. Le variateur dispose d'une mémoire interne, de sorte que les lumières s'allument au niveau de luminosité auquel elles étaient restées lorsqu'elles ont été éteintes. Le résultat final est très réussi et élégant. Les lumières ne sont pas éblouissantes, même vues d'en bas, car les rails LED restent derrière la traversée avant des marches.

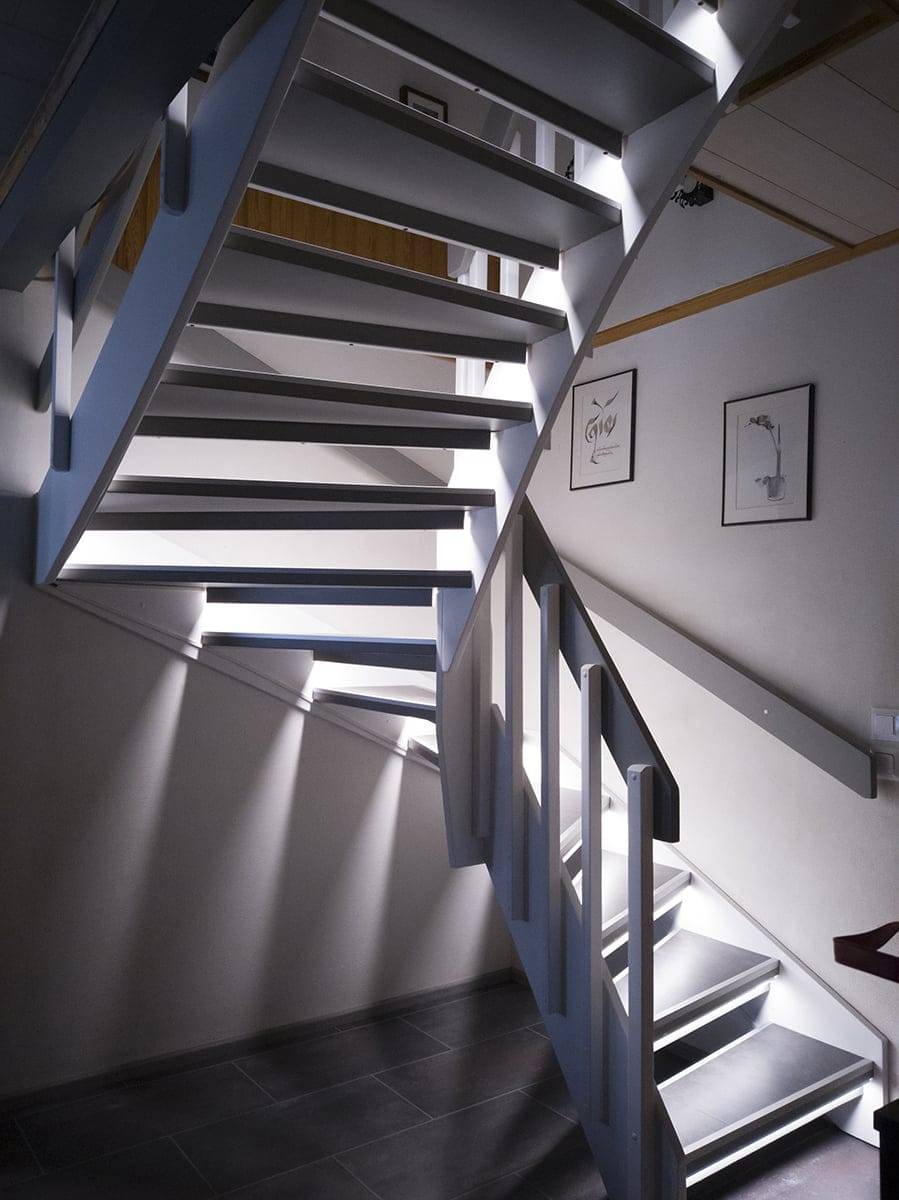

L'éclairage des marches est prêt, les lumières sont allumées.
L'éclairage de l'escalier est prêt. Vous pouvez voir sur la photo que l'éclairage n'est pas éblouissant depuis le bas.
