L'éclairage à température de couleur contrôlée (CCT) est très populaire. Presque toutes les maisons que nous concevons sont équipées d'un éclairage personnalisable et il y a une certaine confusion lorsqu'il s'agit de calculer la puissance. Dans cet article, nous vous indiquons quelle est la puissance réelle des spots et panneaux LED CCT lorsqu'elle est mesurée.
Pourquoi mesurer la puissance réelle des luminaires à LED CCT ?
Souvent, la puissance d'un luminaire n'est indiquée que par une seule température de couleur (par exemple "9W"), mais les luminaires CCT ont un circuit LED chaud et un circuit LED froid. Si les deux circuits LED sont allumés en même temps sans transformateur CCT, la puissance absorbée peut être multipliée par deux. Le transformateur CCT divise la puissance des circuits LED chauds et froids de manière à ce qu'elle reste constante.
Mal utilisé, un spot CCT de 9W est en fait un appareil de 18W - dans ce cas, les LED chaudes et froides seraient allumées à pleine puissance en même temps.
Il ne s'agit pas seulement d'un risque théorique - l'électronique de l'appareil peut être endommagée par un courant excessif si le contrôleur n'est pas conçu pour cette utilisation. Les spots et panneaux CCT indiquent donc par défaut la puissance d'entrée correcte.
Projecteurs LED CCT - Résultats des mesures réelles
Vous trouverez ci-dessous un tableau des quatre spots CCT recommandés. Chacun est mesuré à trois températures de couleur différentes.
REMARQUE ! Les spots R023, R033 et SQ033 ont été mesurés avec un diffuseur opale. Le diffuseur peut être retiré, ce qui permet d'augmenter la puissance lumineuse totale de +10-15%, de rétrécir le faisceau et d'augmenter la portée de la lumière (Lux 1m). Tous ces luminaires sont caractérisés par une source lumineuse encastrée.
Le spot 023 a une lentille en verre dépoli qui ne peut pas être enlevée. La source lumineuse du modèle 023 se trouve sur la surface.
Toutes les mesures sont effectuées à l'aide d'un contrôleur CCT Zigbee.
Produit
Température de couleur
Puissance (W)
Rendement lumineux (lm)
CRI
R9
Lux 1m
Efficacité (lm/W)
023
Blanc chaud
9.3
577
97
99
750
62
Blanc neutre
9.3
688
95
96
891
74
Blanc froid
9.3
799
92
92
1032
85
R023
Blanc chaud
9.1
481
98
99
196
53
Blanc neutre
9.1
563
95
96
229
62
Blanc froid
9.1
645
92
92
262
71
R033
Blanc chaud
9.4
683
90
90
266
73
Blanc neutre
9.4
744
91
91
289
80
Blanc froid
9.4
804
91
92
311
86
SQ033
Blanc chaud
9.1
558
90
90
207
61
Blanc neutre
9.1
639
91
92
236
70
Blanc froid
9.1
719
91
94
265
78
Que pouvons-nous apprendre des résultats des spots LED ?
Tous les spots restent à 9,1-9,4 W - ce qui signifie que le contrôleur est conçu pour un seul circuit à la fois.
La lumière froide produit jusqu'à 40 % de lumière en plus que la lumière chaude, car elle est plus efficace.
Tous les spots atteignent un IRC supérieur à 90 - un excellent choix pour l'utilisation en intérieur et la précision des couleurs.
De gauche à droite, les projecteurs sont en 2700 Kelvin, blanc chaud, 4000K blanc neutre, 6000K lumière du jour. REMARQUE ! Les effets de couleur de la lumière sont accentués sur la photographie et lorsqu'ils sont placés côte à côte.
Panneaux LED CCT - Résultats des mesures réelles
Vous trouverez ci-dessous les résultats des mesures pour tous les panneaux testés. Différentes tailles sont incluses (ø120 → 300x300 mm)
Toutes les mesures sont effectuées à l'aide d'un contrôleur CCT Zigbee.
Produit
Température de couleur
Puissance (W)
Rendement lumineux (lm)
CCT (K)
CRI
R9
Lux 1m
Efficacité (lm/W)
Angle du projecteur (°)
Plafond ø120
Blanc chaud
6.5
477
3235
98
99
155
74
124
Blanc neutre
6.5
486
4236
98
94
158
75
124
Blanc froid
6.5
495
5236
99
92
161
76
124
Plafond ø160
Blanc chaud
9.6
796
2658
97
99
243
83
129
Blanc neutre
9.6
871
4624
97
95
266
91
129
Blanc froid
9.6
945
6589
97
90
289
99
129
Plafond ø200
Blanc chaud
15.2
1282
2896
98
99
403
85
127
Blanc neutre
15.4
1368
4192
98
99
430
90
127
Blanc froid
15.6
1453
5488
98
98
456
95
127
Panneau 300x300
Blanc chaud
15.6
1355
2736
97
987
379
87
131
Blanc neutre
15.6
1488
4617
97
98
405
96
131
Blanc froid
15.6
1621
6498
97
98
431
104
131
Panels : que nous apprennent les données ?
Dans les panneaux CCT, la consommation d'énergie est clairement fonction du circuit individuel des LED, et non de la somme de ceux-ci.
Le taux d'efficacité est légèrement supérieur à celui des spots.
L'IRC reste supérieur à 97 dans presque toutes les valeurs, ce qui les rend idéales pour l'éclairage d'appoint.
Dans une pièce lambrissée, les teintes du bois, ainsi que du sol, changent considérablement en fonction de la nuance de lumière blanche que vous ajustez à partir des panneaux.

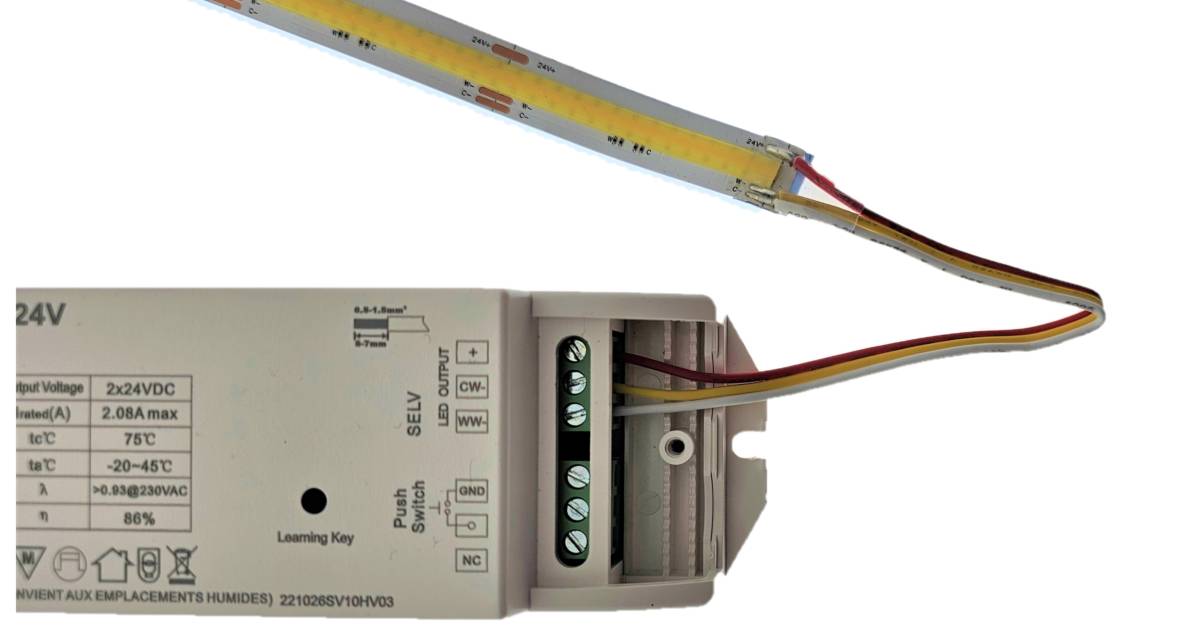

Même si le contrôleur le permet pendant une courte période, une charge continue de deux fois plus élevée entraînera une surchauffe et une défaillance des composants. Il ne faut donc jamais connecter le chaud et le froid à la même borne, mais le contrôle doit être effectué avec des transformateurs et des bobines d'inductance conçus pour le contrôle CCT. L'image montre une bande lumineuse CCT Led avec le même câblage que les spots CCT ou les panneaux CCT.
Si vous ne souhaitez uniformiser la couleur qu'une seule fois et que vous ne voulez pas utiliser de commandes, vous pouvez installer un interrupteur à glissière entre les deux pour sélectionner la teinte.

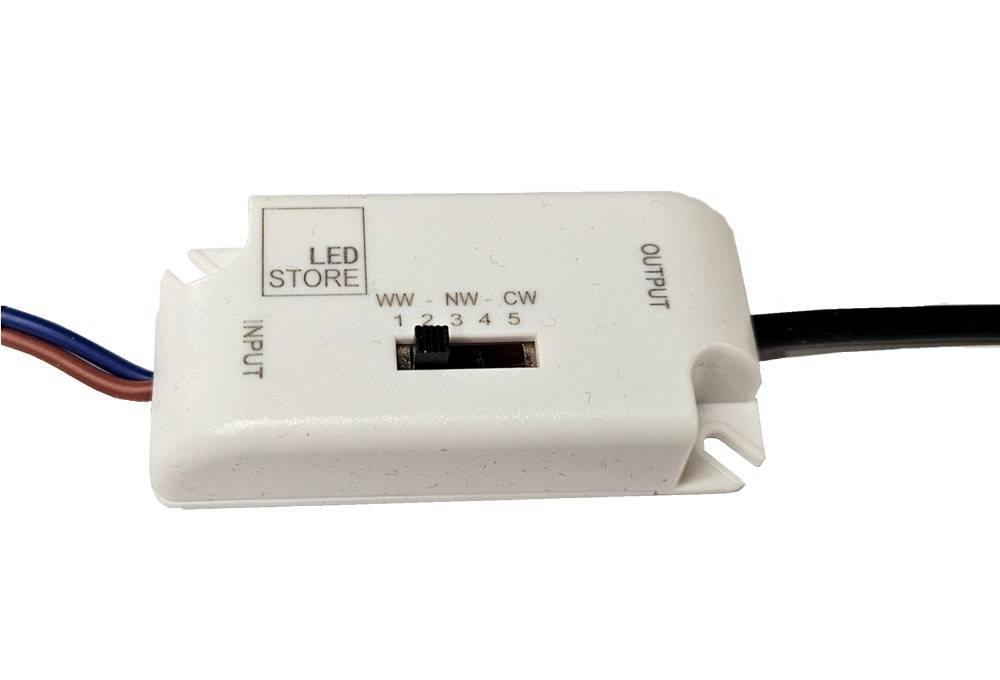

Interrupteur à glissière CCT pour le réglage de la température de couleur pendant l'installation.
Foire aux questions (FAQ)
Pourquoi un luminaire CCT n'est-il pas deux fois plus puissant, même s'il possède deux circuits LED ?
Le contrôleur divise la puissance des circuits, ce qui permet d'éviter les surcharges.
La lumière froide est-elle toujours plus efficace que la lumière chaude ?
Oui, la lumière froide (5000-6500K) produit généralement plus de lumière à puissance égale (5-15%).
Puis-je combiner des lumières froides et chaudes dans une lumière neutre ?
Directement à l'ET ! Seulement avec un contrôleur dédié qui limite le courant au circuit LED. Sinon, vous risquez de casser le circuit de la LED en le surchargeant.
Comment avez-vous mesuré les valeurs ?
Toutes les valeurs ont été mesurées à une distance de 1 m à l'aide d'un photomètre calibré.
Quel luminaire convient le mieux à l'éclairage de tâches précises ?
Sélectionnez l'IRC >95 et une valeur lux élevée - par exemple un panneau 300x300 ou un spot 023.
Que se passe-t-il si je surcharge un luminaire CCT ?
Surchauffe et rupture
Résumé
Les luminaires CCT offrent des possibilités de réglage et un rendu précis des couleurs.
Les lux sont affectés par l'angle d'ouverture de la lentille, même si les lumens sont identiques.
Un éclairage bien conçu constitue toujours la meilleure solution pour la maison, le bureau et les espaces publics.
Le service clientèle de LedStore est toujours là pour répondre à vos questions et résoudre les problèmes techniques les plus difficiles !
