La norme EN 12464-1 est la principale norme européenne relative à l'éclairage des lieux de travail intérieurs. Dans ce guide combiné, nous passons en revue les principes de la quantité delumière (lux et lumen), de l'UGR, du rendu des couleurs et de l'éclairage centré sur l'homme. Vous y trouverez également des recommandations spécifiques pour les environnements domestiques et professionnels, des lignes directrices pour la sélection des types de luminaires (angles d'ouverture, panneaux, lumière indirecte) et des conseils pratiques de mesure et de dimensionnement.
Que signifie "quantité de lumière" ? (Lumens et lux, bref rappel)
- Lumen (lm) = lumière totale produite par une source lumineuse.
- Lux (lx) = lumière incidente sur une surface ; 1 lx = 1 lm/m².
| Durée | Définition | Utiliser |
|---|---|---|
| Lumen | Intensité lumineuse totale du luminaire | Comparaison des lampes/luminaires |
| Lux | Un éclairage qui touche la surface | Niveau cible d'espace/espace de travail |
EN 12464-1 - que prescrit la norme ?
- Champ d'application : lieux de travail intérieurs et tâches visuelles (bureaux, établissements d'enseignement, industrie, soins de santé, magasins).
- Groupes d'exigences : intensité lumineuse (lux), uniformité, éblouissement (UGR), rendu des couleurs (CRI/Ra), plus des minima pour l'éclairage des murs, des plafonds et des cylindres.
- Limites UGR : bureaux ≤ 19, artisanat de précision/CAD ≤ 16. A la maison, visez ≤ 16-19 dans les plages de lecture et de travail.
- Pensée centrée sur l'homme : dans l'esprit de la norme, la récolte de la lumière du jour et l'éclairage réglable (gradation, CCT) sont favorisés.
Un éclairage centré sur l'homme

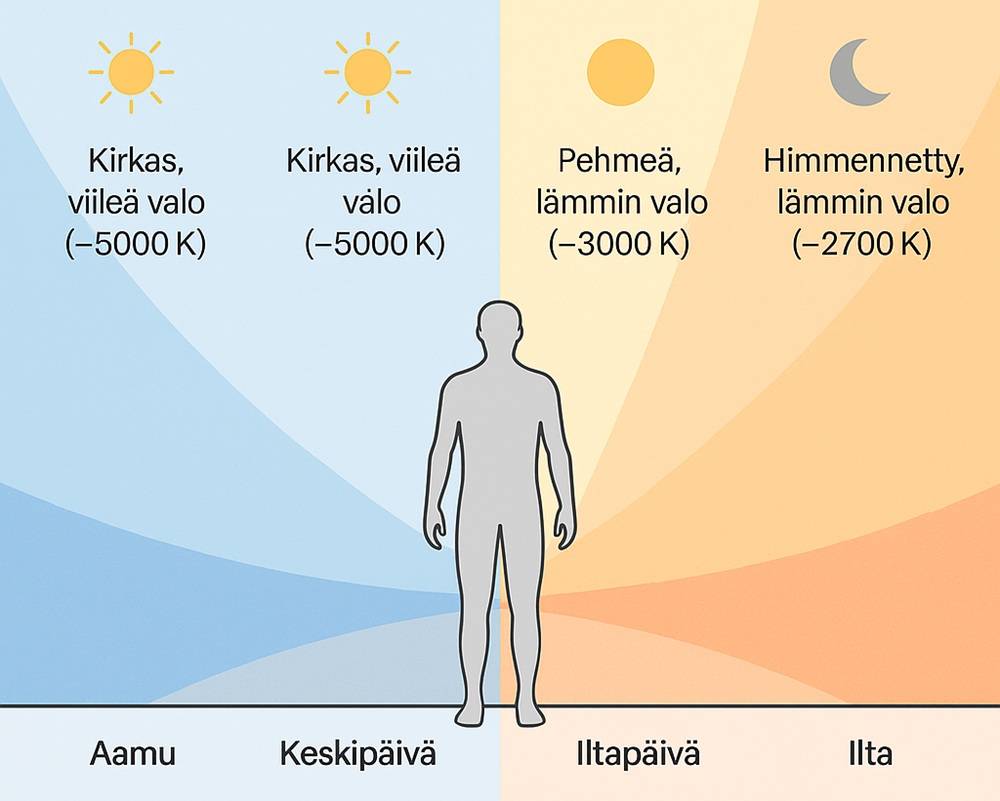

L'éclairage dynamique soutient le rythme circadien : plus lumineux et plus frais le matin, plus faible et plus chaud le soir. La possibilité de réglage (gradation, CCT 2700-5000 K) + le contrôle de la lumière du jour améliorent le bien-être et les performances au travail.
Effets biologiques et psychologiques de la lumière
La lumière n'affecte pas seulement notre capacité à voir, elle a aussi un effet profond sur nos rythmes biologiques et notre bien-être psychologique. La norme EN 12464-1 souligne que l'éclairage doit non seulement contribuer au confort visuel et à la sécurité de l'utilisateur, mais aussi à son bien-être et à sa productivité. L 'intensité, le spectre et la répartition de la lumière peuvent affecter, entre autres, la vigilance, la concentration et l'humeur.
Une lumière vive et bleutée le matin peut favoriser la vigilance et soutenir les rythmes circadiens, tandis qu'une lumière chaude et tamisée le soir prépare le corps au repos. Des études montrent qu'un éclairage inadapté peut entraîner une fatigue oculaire, des maux de tête et même des troubles du sommeil. Une conception normalisée tient compte de ces effets et garantit que l'éclairage favorise à la fois la vision et le bien-être général.
Le rôle de la lumière du jour et de l'éclairage réglable
La norme EN 12464-1 recommande d'utiliser la lumière du jour comme source lumineuse principale dans la mesure du possible. La lumière du jour offre un large spectre, un rendu des couleurs élevé et une intensité variable qui favorise les rythmes circadiens naturels et l'humeur. Les grandes surfaces vitrées, les murs en verre et les surfaces réfléchissant la lumière permettent de maximiser l'utilisation de la lumière du jour à l'intérieur.
Lorsque la lumière du jour est insuffisante, il est essentiel de pouvoir régler l'éclairage artificiel. Les luminaires à gradation et à TCC (température de couleur corrélée) vous permettent d'adapter l'éclairage à l'heure de la journée et à l'activité. Par exemple, les bureaux peuvent bénéficier d'une lumière plus claire et plus froide le matin et d'une lumière plus chaude et plus douce l'après-midi et le soir. Un tel éclairage dynamique favorise la performance au travail, le bien-être et le confort, conformément aux objectifs de la norme.
Qu'est-ce que l'UGR ? - L'éblouissement et son importance dans l'éclairage
L'UGR (Unified Glare Rating) est une norme internationale qui mesure l'éblouissement causé par la lumière artificielle à l'intérieur des bâtiments. Elle fournit une mesure numérique de la manière dont l'éclairage est perçu comme gênant à partir d'un point de vue donné. Plus l'UGR est bas, moins il y a d'éblouissement et meilleur est le confort d'éclairage.
Pourquoi l'UGR est-elle importante ?
Un UGR trop élevé peut entraîner une fatigue oculaire, des problèmes de concentration et même augmenter le risque d'accident. Une bonne conception de l'éclairage vise à minimiser l'éblouissement, afin de rendre le travail et le séjour confortables et sûrs.
Comment l'UGR est-elle calculée ?
L'UGR est une mesure objective basée sur une formule complexe.
UGR = 8 × log₁₀ ( Σ ( L² × ω / p² ) / 0,25 )
où :
L = luminance du luminaire (cd/m²)
ω = angle fixe du luminaire par rapport au point de vue (en stéradians)
p = paramètre de position de Guth (en regardant dans le luminaire)
Σ = somme de tous les luminaires visibles
Note : La formule est basée sur la définition de la CIE (Commission Internationale de l'Éclairage) et peut être utilisée dans la conception de l'éclairage pour calculer l'UGR.
La formule UGR prend en compte
- Luminance (luminosité) du luminaire dans la direction d'observation
- Niveau d'éclairage de fond
- Taille du luminaire par rapport au point d'observation
- Angle de vision et distance
Il est important de comprendre que l 'UGR n'est pas seulement une caractéristique d'un luminaire. Le même luminaire peut avoir un UGR différent en fonction de la pièce, de la hauteur de montage et de l'éclairage général.
Valeur UGR déclarée du luminaire
Toutefois, l'industrie de l'éclairage a normalisé les valeurs et lorsqu'une valeur UGR est indiquée sur l'emballage de vente d'un luminaire, elle n'est pas "universelle" dans toutes les situations, mais est généralement calculée ou mesurée dans des conditions normalisées afin de permettre la comparaison entre différents produits.
Le mode standard utilisé est basé sur les recommandations de la CIE (Commission Internationale de l'Éclairage) et est décrit dans des normes telles que EN 12464-1 et CIE 117-1995. Les hypothèses typiques sont les suivantes :
- Taille de la pièce 10,8 m x 21,6 m x 2,7 m
- Hauteur du plan de travail 0,85 m
- Direction d'observation : 1,5 m, 15 degrés vers le bas
- Placement des luminaires : conformément à la norme, régulièrement espacés
- Éclairage de fond pris en compte dans le calcul
- Coefficients de réflexion des matériaux :
- Toit 70
- Murs 50
- Revêtement de sol 20
L'UGR en pratique
L'UGR est influencée par les facteurs suivants :
- Optique du luminaire (diffuseur, lentille, nid d'abeille)
- Hauteur d'installation et direction de vue
- Couleur et réflectivité des surfaces de la pièce
- Éclairage total (autre rétroéclairage)
Ces éléments sont tous individuels et l'éclairage doit donc toujours être conçu en fonction de l'espace et de l'objectif, et pas seulement en fonction des spécifications d'un seul luminaire.

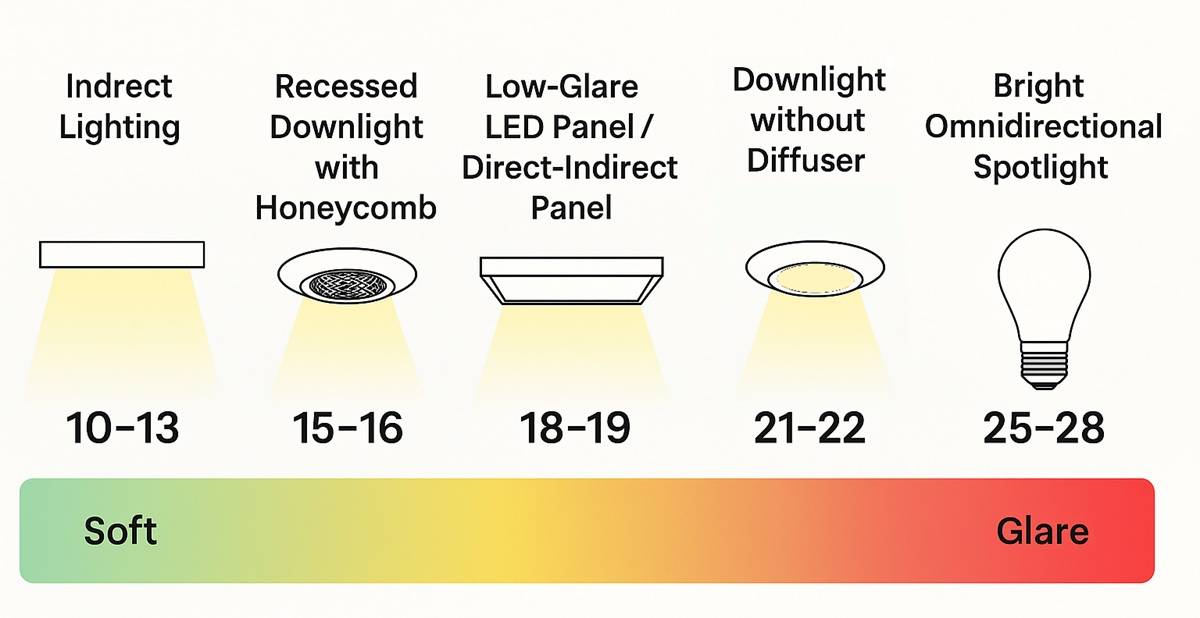

Exemples de valeurs UGR pour différentes lampes
Voici 5 exemples concrets de différents niveaux d'UGR (de faible à élevé), avec un éclairage indirect et un projecteur omnidirectionnel lumineux aux extrémités.
| Valeur UGR | Type d'éclairage | Exemple | Description de l'effet |
|---|---|---|---|
| UGR 10-13 | Éclairage indirect | La bande LED au plafond reflète la lumière à travers les murs et le plafond. | Lumière très douce et non éblouissante, optimale pour les espaces de détente et de relaxation, fatigue oculaire minimale. |
| UGR 15-16 | Downlight encastré profond + grille en nid d'abeille | Downlight avec diffuseur 90-110° et cellule alvéolaire noire | Convient pour le travail de proximité et le bureau à domicile ; l'éblouissement est bien contrôlé, mais la lumière est suffisante. |
| UGR 18-19 | Panneau LED à faible éblouissement | Optique opale ou microprismatique, angle de 80-100°. | Une solution universelle pour les bureaux et les écoles ; un éclairage général confortable pour le travail sur écran. |
| UGR 21-22 | Spot sans diffuseur | Coin étroit 30-45° sans écran anti-éblouissement | Peut être utilisé pour l'éclairage de cibles, mais la lumière est déjà un peu gênante pour la ligne de mire. |
| UGR 25-28 | Lampe spot omnidirectionnelle lumineuse | Spot LED nu ou lampe halogène en installation basse | Très éblouissant ; convient uniquement pour un usage spécial (mise en valeur, effet), pas pour un espace de vie ou de travail permanent. |
Plus l'UGR est bas, plus l'éclairage est agréable pour un long séjour. Les valeurs UGR supérieures à 22 doivent être limitées à un usage momentané ou à un éclairage d'accentuation.
Pour les personnes sensibles à la lumière, l'éclairage doit toujours être conçu en utilisant la lumière indirecte, avec l'ajout de points où la source lumineuse est encastrée.
UGR et angles d'ouverture pour les types de luminaires dans l'espace 2,6-3,0 m
Panneaux LED
Un panneau LED typique est un panneau à faible éblouissement (UGR<19), même si le luminaire est doté d'une microprima<16) : les panneaux LED conviennent bien aux bureaux et aux bureaux à domicile. Les luminaires à panneaux LED ont un grand angle d'ouverture de 80-110°.

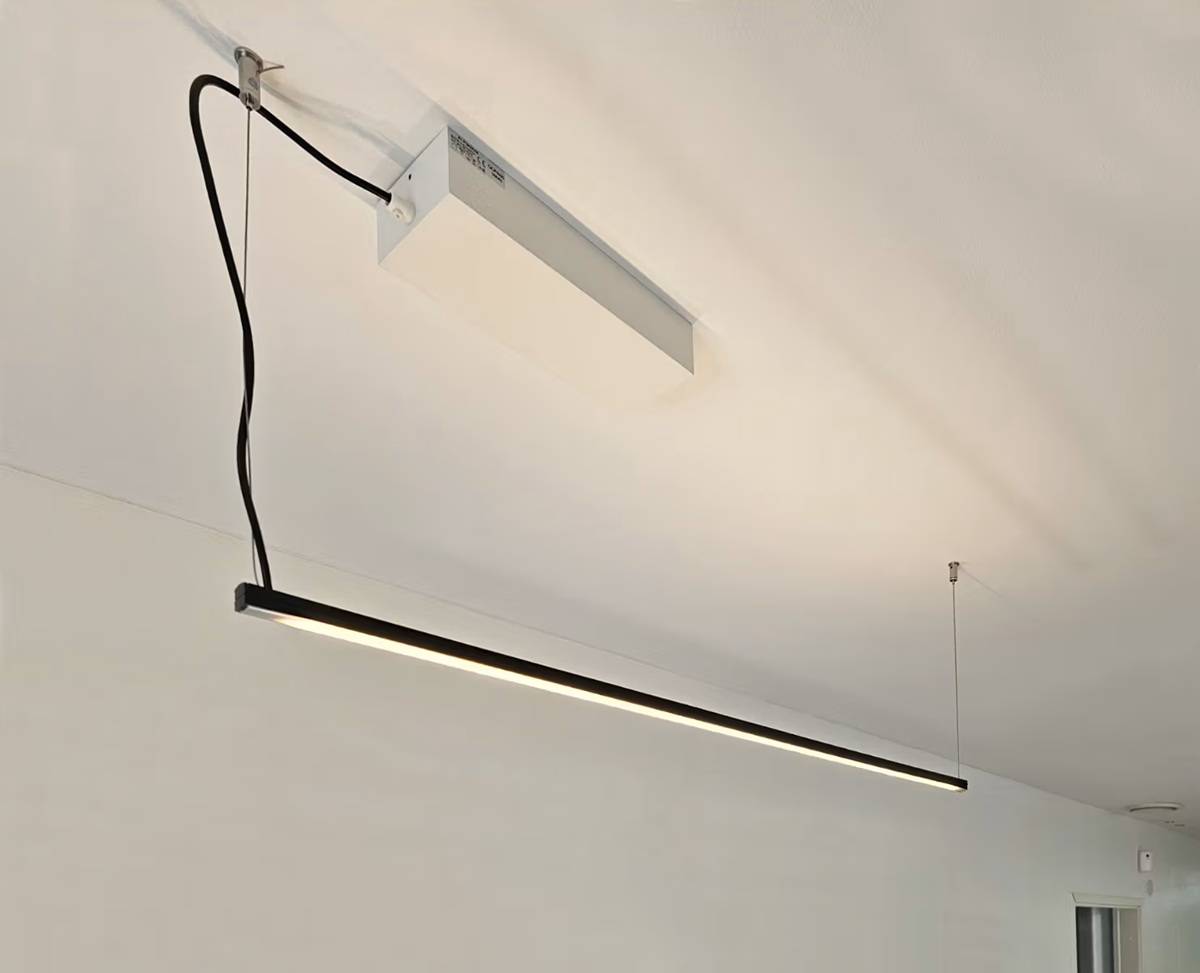

Lampes suspendues
Le luminaire direct + indirect (par exemple 70/30%) est un luminaire suspendu dans lequel la lumière peut être allumée et éteinte séparément. La lumière vers le haut augmente la luminosité des surfaces du plafond → baisse de l'UGR perçu et amélioration de l'espace spatial. La lumière vers le bas fournit un éclairage de travail précis là où c'est nécessaire. L'angle d'ouverture recommandé pour ces luminaires est de +110° pour l'éclairage discontinu et de 30-60° pour l'éclairage de travail.

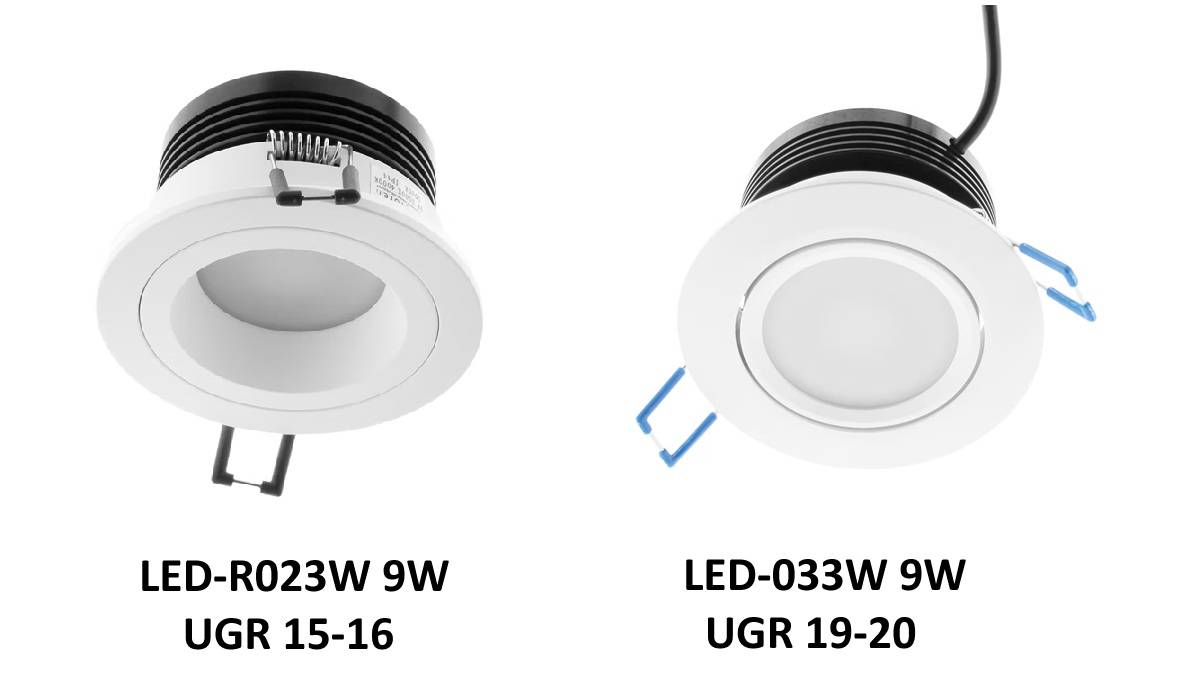

Downlights
Il existe différentes solutions pour les spots traditionnels : source lumineuse encastrée, diffuseur, lumière sur la surface, projecteur pointu. Il y a une place pour chaque chose et voici les meilleures pour réduire l'éblouissement :
- Faisceau large 90-110° + diffuseur : éclairage général agréable pour les salons, les chambres à coucher, les couloirs.
- Coin étroit 30-60° + indentation de la source lumineuse : orientation précise du point de travail/affichage ou de la surface de travail ; éviter la ligne de visée directe (UGR).
Bande d'éclairage LED
- Une ligne lumineuse directe au plafond, en surface ou encastrée (diffuseur opale, 100-120°) fournit une lumière ambiante uniforme.

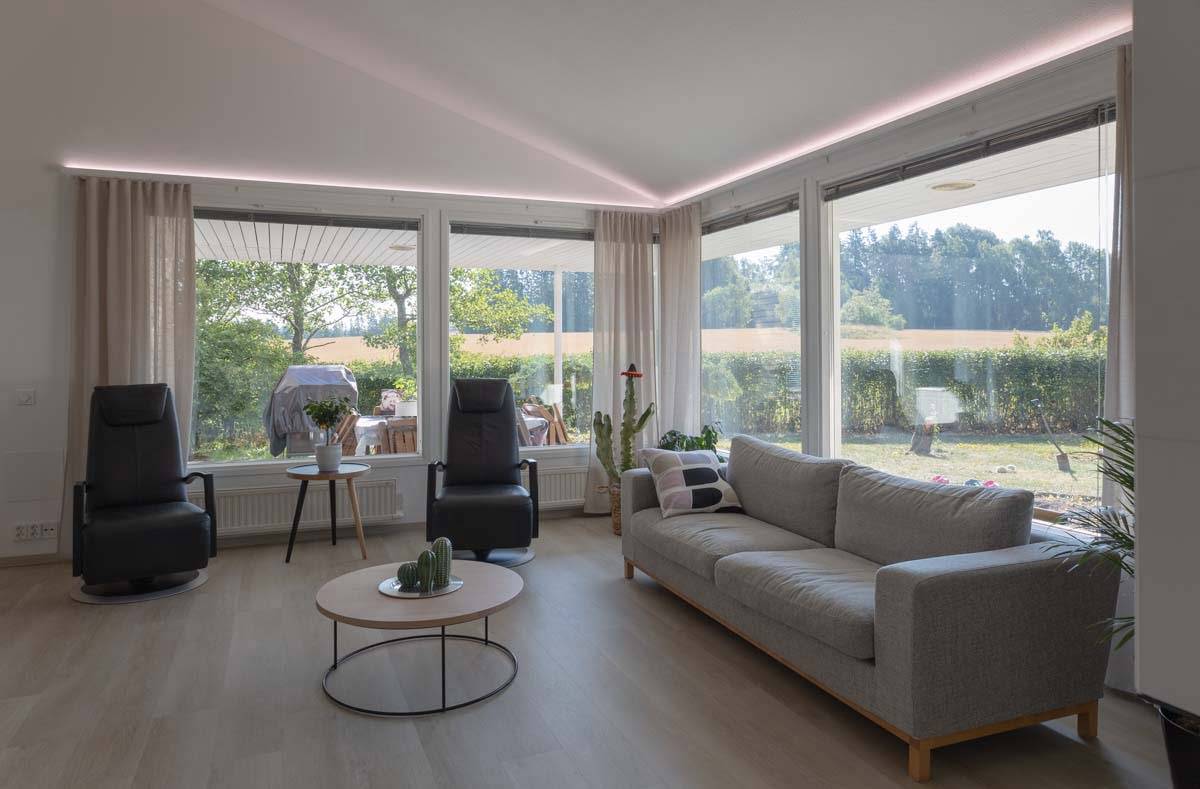

- Une barre lumineuse indirecte (lumière dirigée vers le plafond/les murs) atténue les contrastes et réduit l'éblouissement perçu - idéal pour les salons, les chambres et les salles de réception. C'est ce qu'on appelle la lumière complémentaire.
L'éclairage indirect en pratique
L'éclairage indirect (lumière réfléchie par le plafond/les murs) équilibre la luminance et améliore le confort visuel. Combinez l'éclairage général indirect et les spots comme un tout. Diminuez l'intensité lumineuse vers le soir et réglez la température ambiante : 2700-3000 K pour la détente, 3500-4000 K pour l'usage quotidien, 4000-6000 K pour le travail de précision.
Usage domestique - recommandations spécifiques à l'exploitation (dans l'esprit de la norme EN 12464-1)
| L'espace | Recommandation-lux | Objectif-UGR | Luminaire recommandé | Keila / attention |
|---|---|---|---|---|
| Salon | 200-300 | ≤ 16-19 | Panneau LED, ligne lumineuse ou spot + lumière indirecte | 90-110° pour la lumière générale, 30-60° pour les destinations |
| Chambre à coucher | 100-200 | ≤ 19 | Lumière indirecte + petits downlights | Faisceau large ; lumière de lecture 30-60°. |
| Cuisine en général | 300-400 | ≤ 19 | Panneaux/lignes lumineuses au plafond | 90-110° ; bon IRC (≥90) |
| Plan de travail | 500-750 | ≤ 19 | Downlights ciblés / Bande LED pour plan de travail | 30-60° face au bord d'attaque |
| Salle de bains | 200-500 | ≤ 19 | Panneau + miroir lumineux | Plat, sans éblouissement (zones IP !) |
| Bureau à domicile | 500 | ≤ 19 (de préférence ≤ 16) | Panneau antireflet / direct+direct | 80-100° ; éviter l'angle de vision direct |

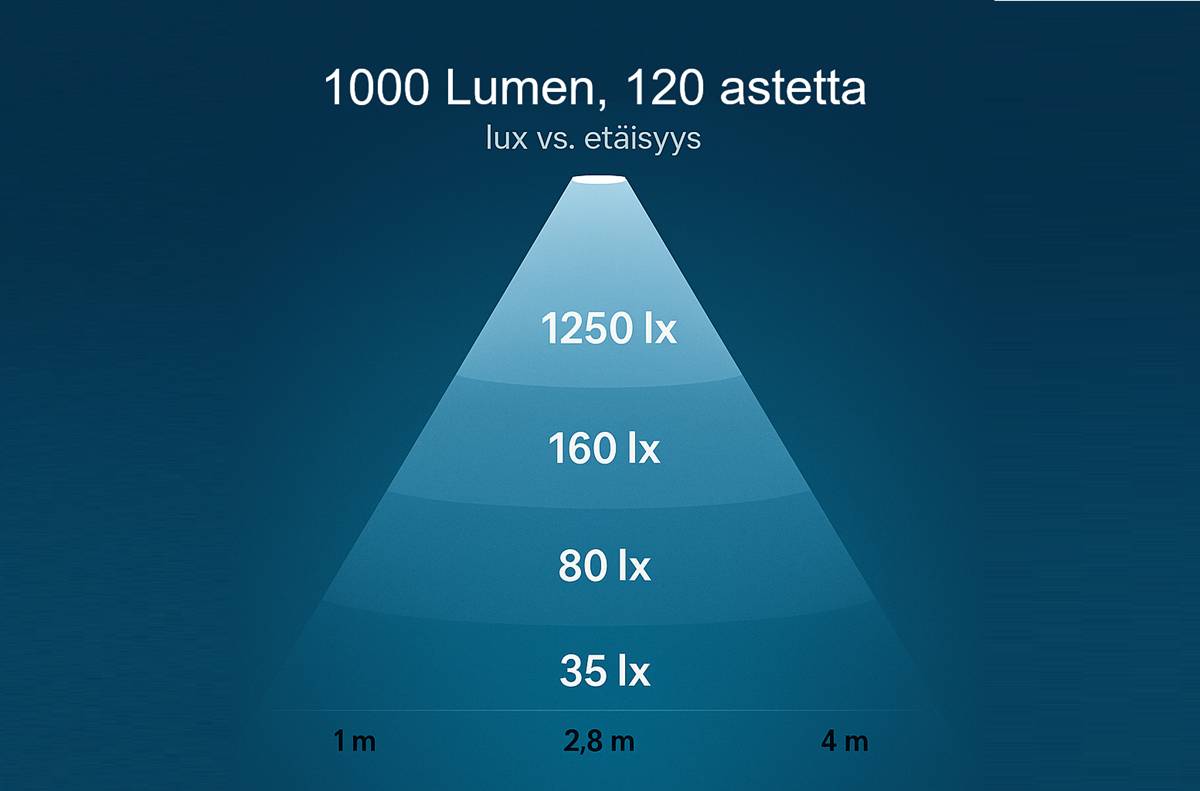

N'oubliez pas que le nombre de lux n'est pas le même que le nombre de lumen ! Le nombre de lux diminue lorsque la distance augmente. Il est influencé par l'angle d'ouverture et la hauteur de montage.
Pour en savoir plus sur l'angle d'incidence de la lumière, consultez notre article L'effet de l'angle d'incidence de la lumière sur l'éclairage.
Environnements de travail - recommandations spécifiques au site selon la norme EN 12464-1
| L'espace | Minimum-lux | Limite UGR | CRI | Solution d'éclairage |
|---|---|---|---|---|
| Bureau ouvert, terminaux d'affichage | 500 | ≤ 19 | ≥ 80 | Panneaux peu éblouissants, directs vers l'arrière ; contrôle de la lumière du jour et de la présence. |
| Salle de réunion | 300 | ≤ 19 | ≥ 80 | Panneaux + éclairage de la surface du mur (uniformité) |
| Travail de précision/CAD | 750-1000 | ≤ 16 | ≥ 90 | Cale étroite pour postes de travail + arrière-plan indirect |
| Classe de l'établissement | 300-500 | ≤ 19 | ≥ 80 | Panneaux, bon éclairage des murs et de la surface des panneaux |
| Salle de soins | 500 | ≤ 19 | ≥ 90 | Éclairage général non éblouissant + IRC élevé |
| Boutique | 750-1000 | ≤ 22 | ≥ 90 | Projecteurs pour les hautes lumières + éclairage général uniforme |
Comment mesurer et dimensionner dans la pratique
Mesure des lux
Mesurez à partir de plusieurs points de la surface de travail ; calculez la moyenne. Vérifiez les reflets et les ombres. Les applications pour téléphone sont indicatives - un appareil de mesure calibré est le plus fiable.
Mesure rapide de la neige → volume
Lumens requis ≈ surface × lumen cible. Répartissez la quantité de lumens obtenue entre les luminaires et utilisez un angle de calage/UGR pour vous assurer que la lumière atteint le bon endroit sans éblouir.
Erreurs courantes et comment les éviter
- L'UGR oublie que la lumière vive et ponctuelle dans le champ de vision est fatigante. Utilisez des panneaux peu éblouissants, des gradateurs et des éclairages indirects.
- N'oubliez pas que les puissances n'indiquent pas les lux ; mesurez en fonction des lux visés.
- Manque d'uniformité : augmentez l'éclairage des surfaces des murs et des plafonds ; l'éclairage direct est souvent le meilleur.
- Faible rendu des couleurs : pour cuisine/santé IRC ≥ 90.
Choisissez les bonnes lumières - avec l'aide d'un expert
Vous avez besoin d'un panneau UGR<19, d'une solution directe-opposée, d'une bande LED indirecte ou de downlights avec des coins 30-60°/90-110°? Ledstore.fi propose une large gamme de panneaux LED, de solutions à CCT réglable, de commandes DALI, de Zigbee et d'éclairages indirects pour la maison et le bureau. Nous vous aidons à dimensionner et à concevoir l'éclairage.
Foire aux questions (FAQ)
- Quelle est la valeur UGR pour le bureau ?
- Recommandé pour EN 12464-1 ≤ 19 ; pour les travaux de précision ≤ 16. Pour un usage bureautique à domicile ≤ 16-19.
- Quelle est l'utilité de l'éclairage indirect ?
- Il diffuse la lumière à travers les surfaces des plafonds et des murs, équilibrant la luminance et réduisant l'éblouissement → diminution de l'UGR perçu.
- Quel est l'angle du bowling home (2,6-3,0 m) ?
- En lumière générale, 90-110° avec diffuseur ; dans les cibles, 30-60° dirigés à l'opposé du champ de vision direct.
- De quelle quantité de lumière ai-je besoin ?
- Multipliez le nombre de m² de l'espace par le nombre de lx visé (par exemple, salon 20 m² × 250 lx ≈ 5000 lm au total). Divisez la quantité de lumens entre les luminaires et vérifiez l'UGR.
Pour plus d'informations sur les concepts de Lux et Lumen. La norme EN 12464-1 est disponible auprès de SFS et des distributeurs industriels.
