Lorsque vous achetez une bande LED chez nous, vous avez également besoin d'une alimentation, c'est-à-dire d'un transformateur. Dans le langage courant, on parle également d'alimentation électrique. Les bandes LED sont le seul groupe de produits chez LedStore où le transformateur est acheté séparément. Pour les panneaux et les spots, presque toutes nos alimentations, le plus souvent 24 VDC, peuvent être connectées si un transformateur commun est nécessaire pour le groupe, par exemple pour une gradation sans fil ou un contrôle intelligent.
Lors du choix d'une source d'alimentation LED, il convient de prendre en compte au moins les points suivants :
si la tension du transformateur est de 12 V ou de 24 V. La tension de la bande LED et celle du transformateur doivent être identiques.
si l'alimentation est résistante à l'humidité. Cela est indiqué par la classe de protection IP, qui figure dans les informations sur le produit.
la puissance (en watts) du transformateur. A partir de la longueur de la bande LED et de sa puissance, on calcule la taille du transformateur nécessaire.
si l'alimentation est gradable. En fonction du type de gradation souhaité, un transformateur est également sélectionné. Ballast réglable, c'est-à-dire type de transformateur, et lien vers un exemple de produit :
Longueur de la bande LED et puissance du transformateur
La longueur de la bande de diodes électroluminescentes détermine la puissance (en watts) du transformateur nécessaire. Comme la bande de LED peut être coupée à la longueur voulue, il est bon de savoir comment déterminer le besoin d'un transformateur de LED. La longueur maximale de la bande de LED pour un transformateur donné peut être déterminée par une règle empirique : divisez la puissance de l'alimentation par la puissance de la bande de LED par mètre. Ajoutez ensuite au moins 10 % des fonds afin de ne pas charger le transformateur à sa puissance maximale.
Par exemple, une alimentation 24VDC/36W peut être connectée à un maximum de 2,2 m de bande LED 24V HELMEILE 14,4W/m, car
36 W divisés par 14,4 W/m * 0,9 donnent 2,2 mètres.
Si vous choisissez une bande LED de moindre puissance 24V HELMEILE 7,2W/m, la même alimentation (24VDC/36W) alimentera un maximum de 4,5 mètres, car
36 W divisés par 7,2 W/m * 0,9 donnent 4,5 mètres.
Si vous connaissez la quantité de bande LED dont vous avez besoin, multipliez le nombre de mètres de bande par sa puissance pour connaître la puissance du transformateur dont vous avez besoin.
Exemple : deux mètres de ruban Helmeile de 14,4 W/m nécessitent un transformateur d'une puissance d'au moins 32 watts.
Dans la pratique, il est donc judicieux de dimensionner les blocs d'alimentation des LED de manière à disposer d'une marge de 10 % par rapport à la charge maximale du transformateur. Dans l'exemple précédent, le besoin en transformateur pour les bandes lumineuses est calculé comme suit : 14,4 W/m * 2 m * 1,1 = 31,68 W.
Tension et alimentation des rubans à leds sans réduction de la puissance lumineuse
Outre le fait que la bande LED nécessite un transformateur suffisamment puissant, l'alimentation est également influencée par la tension de la bande. Il est conseillé d'avoir des alimentations séparées à chaque extrémité de la bande si la bande de LED de 24V a une longueur de 10 mètres ou plus. Pour les bandes de LED de 12V, par contre, pour des alimentations parallèles de plus de 5 mètres, une réduction du rendement lumineux peut devenir un problème si le courant n'est alimenté qu'à une extrémité de la bande.
Transformateur à l'état humide ou sec

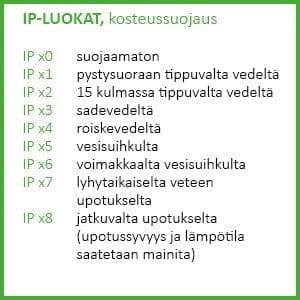

Le tableau ci-contre donne plus de détails sur l'indice IP utilisé pour les transformateurs. Le premier chiffre de l'indice indique la protection contre les corps étrangers, la saleté et la poussière. Le deuxième chiffre décrit la résistance à l'humidité et à l'eau.
Il existe un certain nombre de règles pour le choix des équipements électriques entre les pièces sèches et les pièces humides, telles que la distance du transformateur par rapport au point d'eau, l'emplacement du transformateur dans la structure du toit et l'enceinte du transformateur.
Nous pouvons vous conseiller à ce sujet, mais le plus sûr est de confier le travail à un installateur. En particulier dans le cas d'un transformateur de ruban LED sans prise, il est conseillé de faire raccorder le transformateur au réseau électrique par un électricien. Si vous souhaitez en savoir plus sur les travaux électriques que vous pouvez effectuer vous-même, consultez l'article du site web STEK intitulé Quels sont les travaux électriques qu'un simple consommateur d'électricité peut effectuer ?
Source de tension pour la bande de LED - options de gradation
Toutes nos bandes de LED peuvent être gradées. Les bandes de LED fonctionnent sur 12 ou 24 VDC, c'est-à-dire en VDC. Lorsque vous souhaitez faire varier l'intensité d'une bande de LED, vous pouvez soit choisir une alimentation LED dimmable, soit acheter un gradateur sans fil pour aller avec l'alimentation non dimmable. L'alimentation la plus polyvalente qui fonctionne avec les gradateurs muraux filaires est le modèle dit 4in1, disponible en plusieurs puissances (30W, 100W, 200W), que vous trouverez sur notre page transformateurs TRIAC. Vous trouverez ci-dessous quelques types de transformateurs 24VDC :

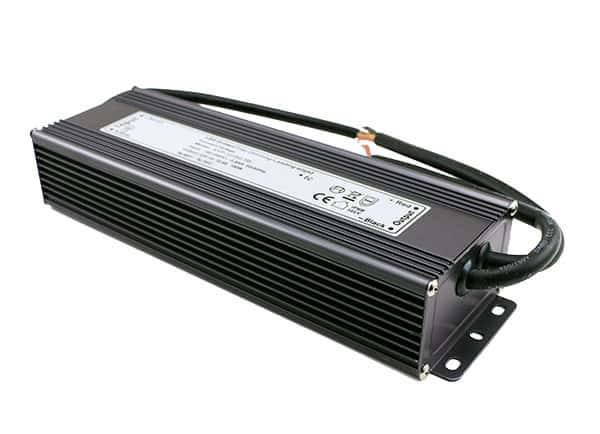

Alimentation à triac à gradation.
Alimentation TRIAC à gradation
Le transformateur TRIAC est l'alimentation qui convient à la gradation commandée par les interrupteurs muraux rotatifs conventionnels. Ces transformateurs sont disponibles en version 12 V et 24 V et conviennent donc à toutes nos bandes LED.

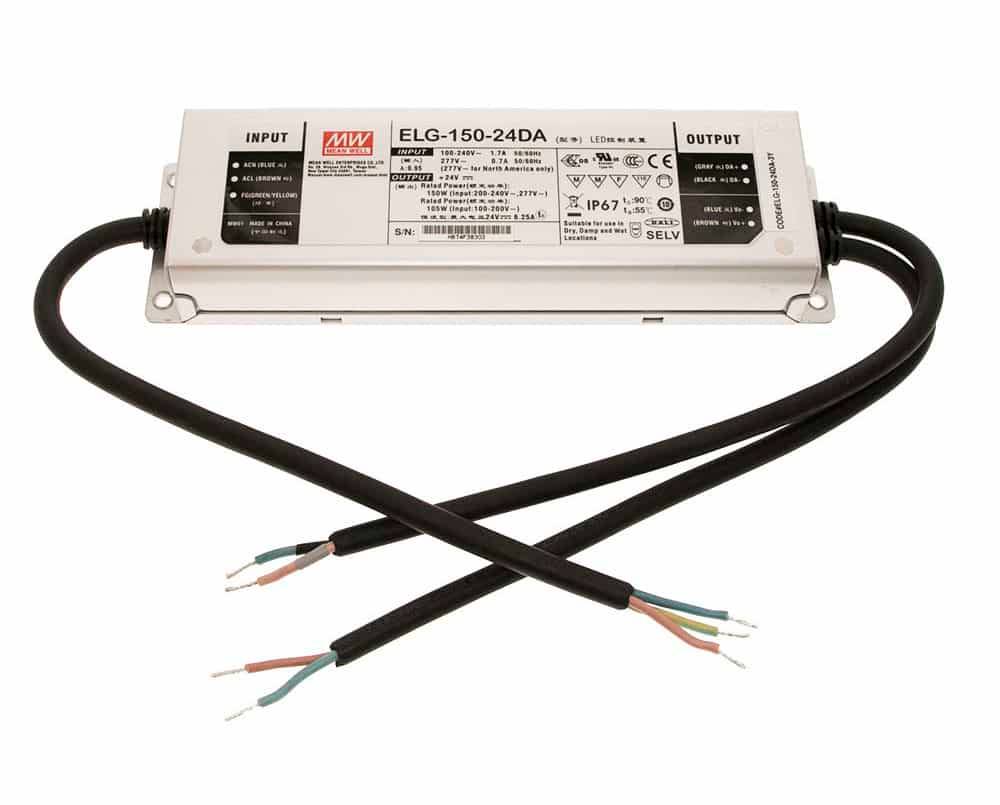

Alimentation DALI à gradation
Alimentation à gradation DALI.
Les alimentations compatibles avec la domotique, appelées alimentations DALI, sont également gradables. Elles sont disponibles en plusieurs tailles. Ces alimentations n'ont pas de prise, c'est-à-dire qu'elles doivent être installées par un électricien. Notre gamme de DALI peut être utilisée aussi bien avec des lampes monotones qu'avec des lampes à température de couleur réglable.
Alimentation non graduable ou alimentation secondaire graduable
Transformateur enfichable, gradable du côté secondaire
La gradation sans fil par bouton mural et/ou par télécommande, appelée gradation secondaire, peut être mise en œuvre sur nos transformateurs non gradables en ajoutant un récepteur de la famille de produits VaLO. En outre, un bouton mural, c'est-à-dire un variateur, est nécessaire, qui peut être positionné comme vous le souhaitez grâce à sa nature sans fil, et à partir duquel la lumière peut être réglée. Si la bande LED n'a pas besoin d'être gradée, ces alimentations non gradables sont évidemment le meilleur choix.
Découvrez la famille VaLO de produits de gradation sans fil. Pour le contrôle de l'éclairage intelligent, nous avons une catégorie dédiée aux produits Zigbee. Cette catégorie comprend des options de variateurs d'éclairage intelligents et des récepteurs qui peuvent être associés à des systèmes d'éclairage intelligents.
Découvrez d'autres alimentations, telles que les alimentations 36v dans notre magasin en ligne : transformateurs de LedStore.
Le transformateur de l'éclairage à leds est cassé ?
Si vous avez une lampe LED qui ne fonctionne plus, notre expérience nous a montré que c'est toujours une bonne idée d'essayer de remplacer d'abord l'alimentation électrique. Les circuits LED ont souvent une durée de vie plus longue que les transformateurs, de sorte qu'un simple changement de transformateur peut facilement ajouter des années d'utilisation à votre luminaire.
Quand un luminaire à LED n'a-t-il pas besoin d'une alimentation électrique ?
Les luminaires à LED ont généralement toujours besoin d'un bloc d'alimentation pour être branchés sur le réseau. Il existe également des bandes de diodes électroluminescentes qui se branchent directement sur le secteur, comme notre gamme de bandes lumineuses NEON de 5 m. Ces bandes sont équipées de fils enfichables pour indiquer qu'elles peuvent être branchées directement sur le secteur. Celles-ci sont équipées de fils enfichables qui indiquent qu'elles peuvent être branchées directement sur le secteur. En revanche, un transformateur n'est pas nécessaire si le site d'installation utilise un courant faible, comme les bateaux, les véhicules et les systèmes photovoltaïques.
Autres articles sur l'alimentation électrique dans notre blog
Nous avons également écrit sur d'autres sujets liés aux alimentations LED, tels que le dépannage et les différents types de gradation. Consultez par exemple les articles suivants écrits par Janne Halttu. Dans la catégorie Contrôle de l'éclairage, vous trouverez plus d'informations sur les transformateurs. Dans cet article, vous trouverez les différences entre les transformateurs à courant constant et les transformateurs à tension continue. Lors du dépannage d' une bande de LED, il est également important de savoir quelle est la contribution d'un transformateur si la LED ne fonctionne pas correctement.
