Dans cet article, nous aborderons l'effet du profil sur la lumière de la bande LED dans la pratique. Nous expliquons comment le profil de la bande LED - ses dimensions et le type de diffuseur choisi - affecte le résultat final. Nous donnons des conseils sur la manière de choisir le bon style de profil pour votre bande LED. Les angles d'éclairage et les données lumineuses indiqués dans l'article sont indicatifs.
Comment le profil de la bande LED modifie-t-il la lumière ?
La bande LED doit toujours être montée dans le profilé pour permettre à la chaleur de s'échapper de la bande LED. Cela augmente la durée de vie de la bande LED. Le profilé protège également la bande de LED des bosses, de la poussière et de la graisse.
La conception doit tenir compte de l'effet du profil sur la lumière de la bande LED. Le choix du profil de la bande LED a un effet sur l'angle de la lumière, la direction de la lumière et la luminosité de la lumière. La même bande LED peut avoir un aspect très différent selon le profil. L'orientation du profilé a également un effet sur la lumière ; un profilé fixé au mur dirigera une partie de la lumière vers le mur, ce qui apportera une lumière supplémentaire par réflexion. Et lorsque la lumière est dirigée vers une surface réfléchissante, la teinte et la brillance de la surface réfléchissante ont également un effet significatif sur la quantité de lumière.
Les dimensions du profilé influencent l'angle d'ouverture. Plus les bords du profilé sont hauts par rapport à la largeur intérieure, plus la bande de LED sera positionnée en profondeur. Les parois intérieures d'un profilé étroit et haut coupent la lumière, ce qui rétrécit le faisceau.
Le type de diffuseur influe sur la luminosité de la lumière, l'angle d'ouverture et l'aspect de la solution. Un diffuseur transparent laisse passer la plus grande partie de la lumière, mais peut provoquer un éblouissement, avec la bande LED visible, ce qui n'est pas forcément agréable à l'œil.
Proportions du profil
Le profil de la bande LED peut réduire ou modifier la distribution de la lumière de la bande LED, car les parois intérieures du profil bloquent les rayons latéraux. L 'angle d'ouverture indique jusqu'où la lumière se propage hors du profilé.
L'angle d'approche géométrique maximal peut être utilisé comme modèle de référence. Il dépend de la relation entre la largeur intérieure du profil et la hauteur du mur. En utilisant la logique géométrique de base, on peut conclure que plus le profil est haut par rapport à sa largeur, plus l'angle d'ouverture pour la lumière de la bande de LED est étroit.
Différents types de profil de diffuseur
L'objectif principal du diffuseur de profilé est de protéger la bande LED de la saleté et de la poussière. Le profil de la bande LED n'aura pas l'air fini sans le diffuseur. Le choix du diffuseur influe non seulement sur l'apparence, mais aussi sur la quantité de lumière qui sort (transmittance) et sur le confort (éblouissement, douceur).

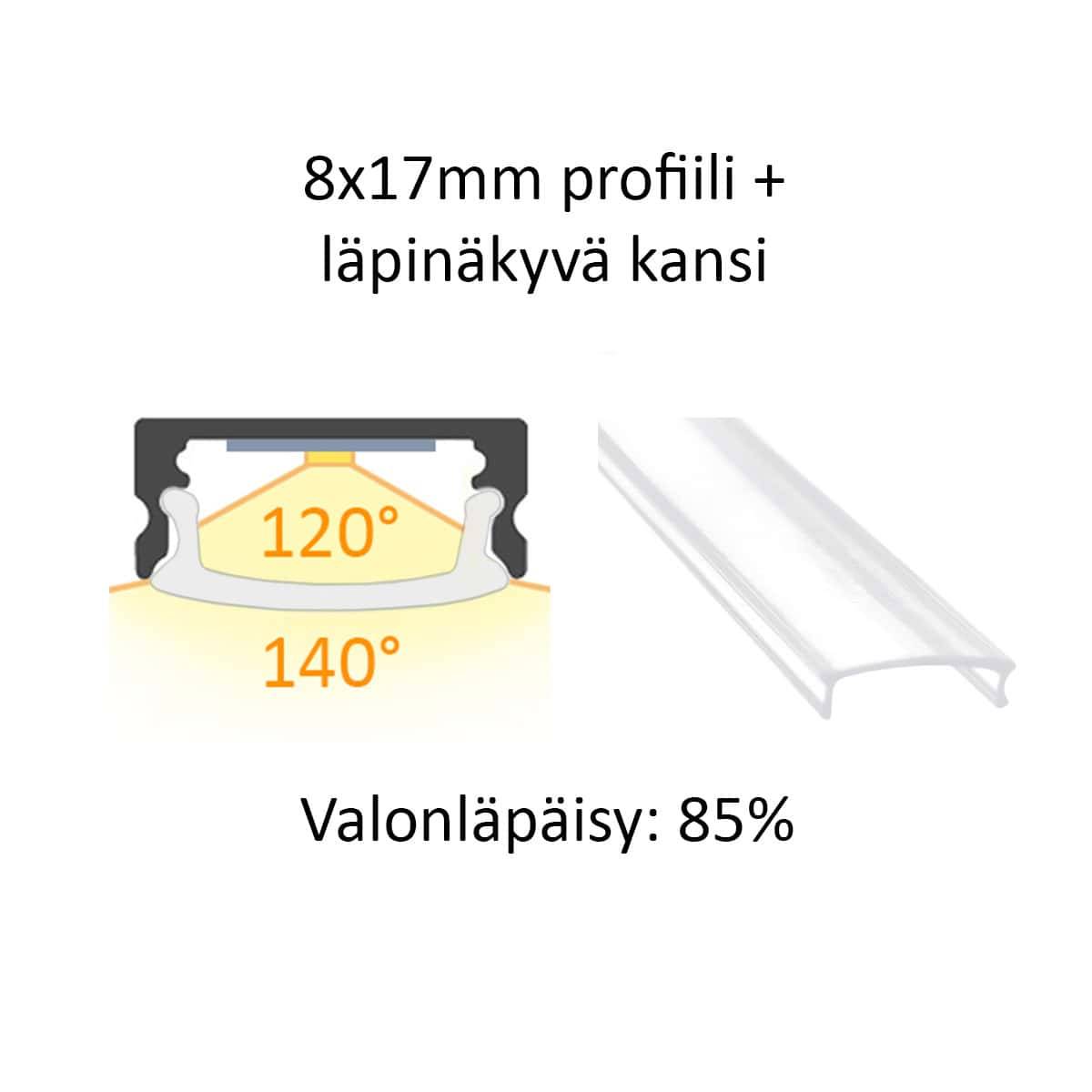

Diffuseur transparent (clair)
- Avantages : transmission élevée de la lumière (la plus grande partie de la lumière sort), distribution de la lumière plus "nette" (
- Inconvénients : peut être éblouissant, la bande de LED peut être visible au travers
- Typique : produit des ombres plus nettes, l'angle d'ouverture de la lumière suit la distribution de base de la bande LED, mais les parois du profil peuvent se rétrécir.

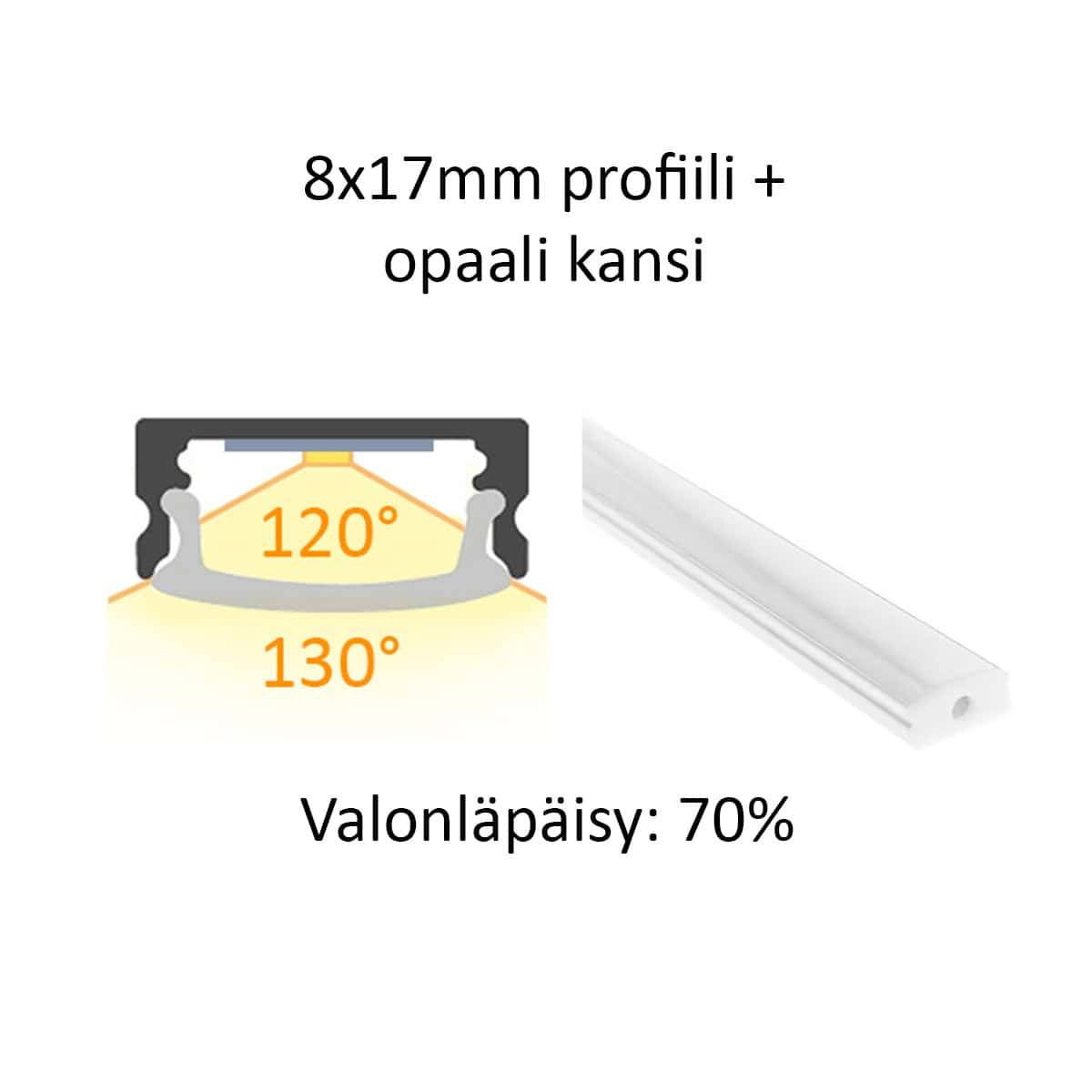

Diffuseur opale (opale)
- Avantages : moins d'éblouissement, atténue le pointage de la bande LED
- Inconvénients : transmission de la lumière plus faible (le diffuseur absorbe une partie de la puissance lumineuse)
- Typique : la lumière douce ne produit pas d'ombres marquées et est souvent perçue comme agréable.

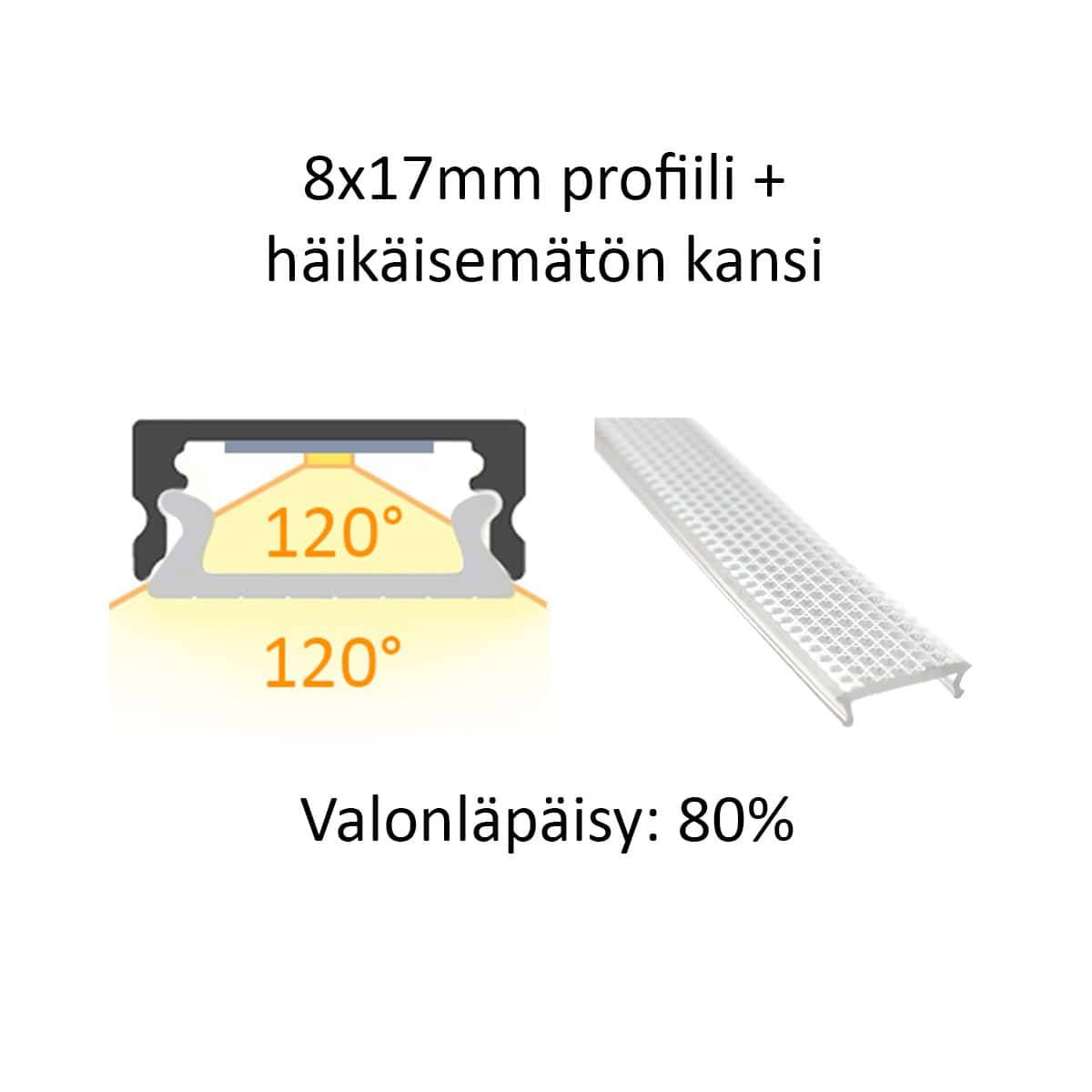

Prisme (microprisme)
- Avantages : contrôle de l'éblouissement (réduit l'éblouissement latéral), estompe la netteté de la bande LED
- Inconvénients : peut réduire le rendement lumineux et modifier la distribution de la lumière (en fonction de la conception).
- Typique : convient aux applications où le luminaire est proche de l'œil, comme les postes de travail. Les plus populaires sont les éclairages d'appoint dans les espaces publics.

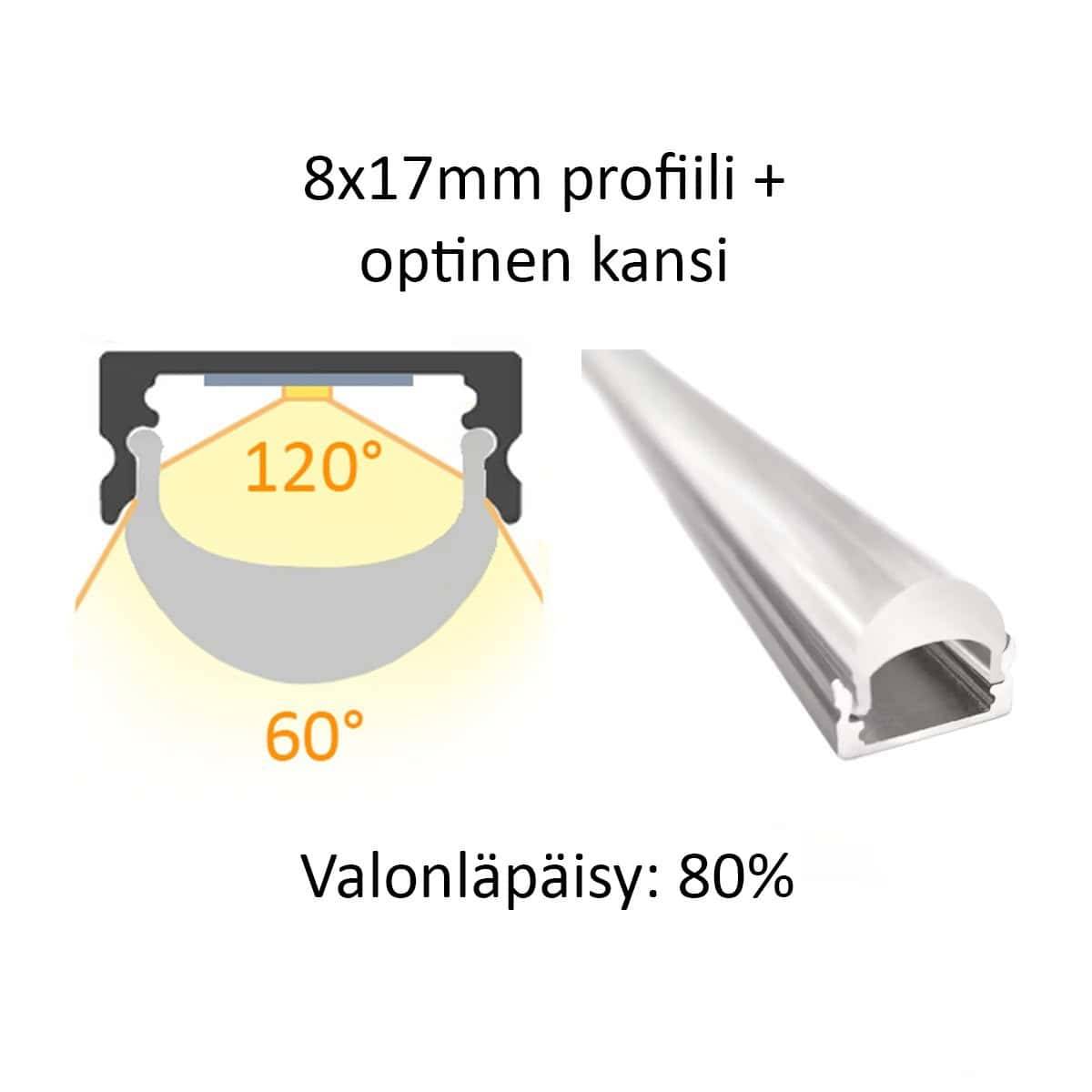

Couvercle optique (optique)
- Avantages : contrôle de l'éblouissement (réduction de l'éblouissement latéral), forte directionnalité (la lumière va plus loin). Différents angles, différentes hauteurs de profil !
- Inconvénients : le ruban adhésif se voit à travers, les défauts des murs sont mis en évidence
- Typique : Adapté aux espaces en hauteur, ce diffuseur permet d'éloigner la lumière.

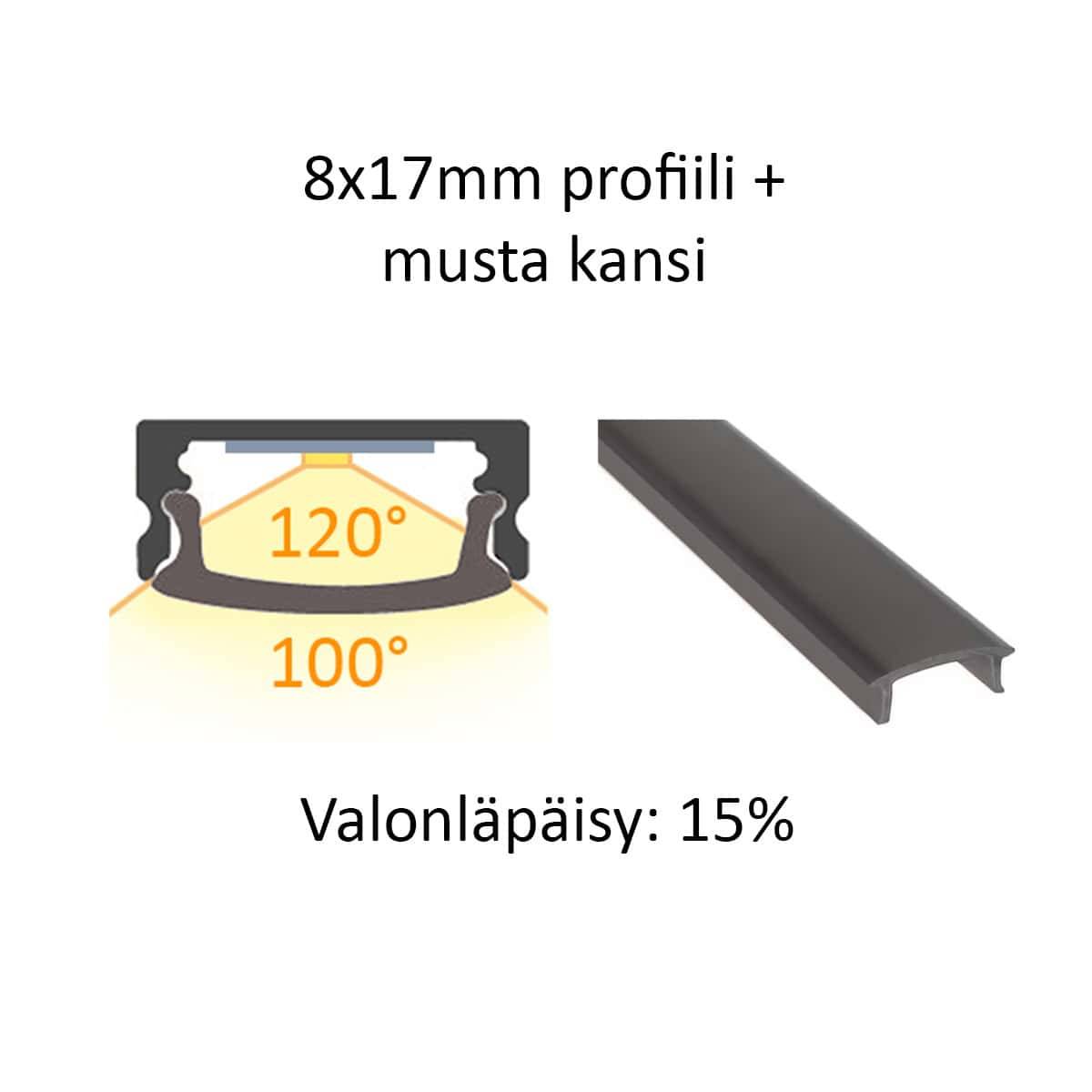

Couvercle noir (noir)
- Avantages : profil de LED invisible sur fond noir lorsque les lumières sont éteintes
- Inconvénients : la bande de LED est visible lorsque l'éclairage est réduit, elle consomme 85% du niveau d'éclairage !
- Typique : convient pour une utilisation sur fond noir dans les corniches, les plafonds, etc. lorsque l'impact visuel recherché est plus important que la lumière en tant que telle.

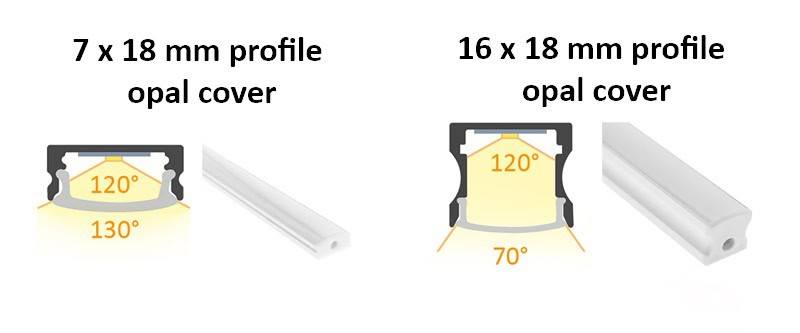

Hauteur du profil et diffuseur
Vous trouverez ci-dessous un tableau montrant l'effet du profil sur l'angle d'ouverture de la bande LED. Le profil de la bande LED utilisée dans cet exemple a une largeur de 12 mm et une hauteur de paroi de 5 mm ou 15 mm.
| Hauteur du profil | Type de lumière | Géométrie de la lumière dans le profil | Diffuseur transparent (85-90%) | Diffuseur opale (70-80%) | Diffuseur Prisma (80-90%) | Diffuseur optique (80-90%) |
|---|---|---|---|---|---|---|
| 5 mm | largement éclairant | 100° | Angle d'éclairage : 90-110° Éblouissement : moyen | Angle d'éclairage : 95-115° Éblouissement : faible | Angle d'éclairage : 90-105° Éblouissement : faible | Angle d'éclairage : 60° Éblouissement : faible |
| 15 mm | éclairage central | 45° | Angle de lumière : 40-55° Éblouissement : moyen | Angle d'éclairage : 45-65° Éblouissement : faible | Angle d'éclairage : 40-60° Éblouissement : très faible | Angle d'éclairage : 30° Éblouissement : très faible |

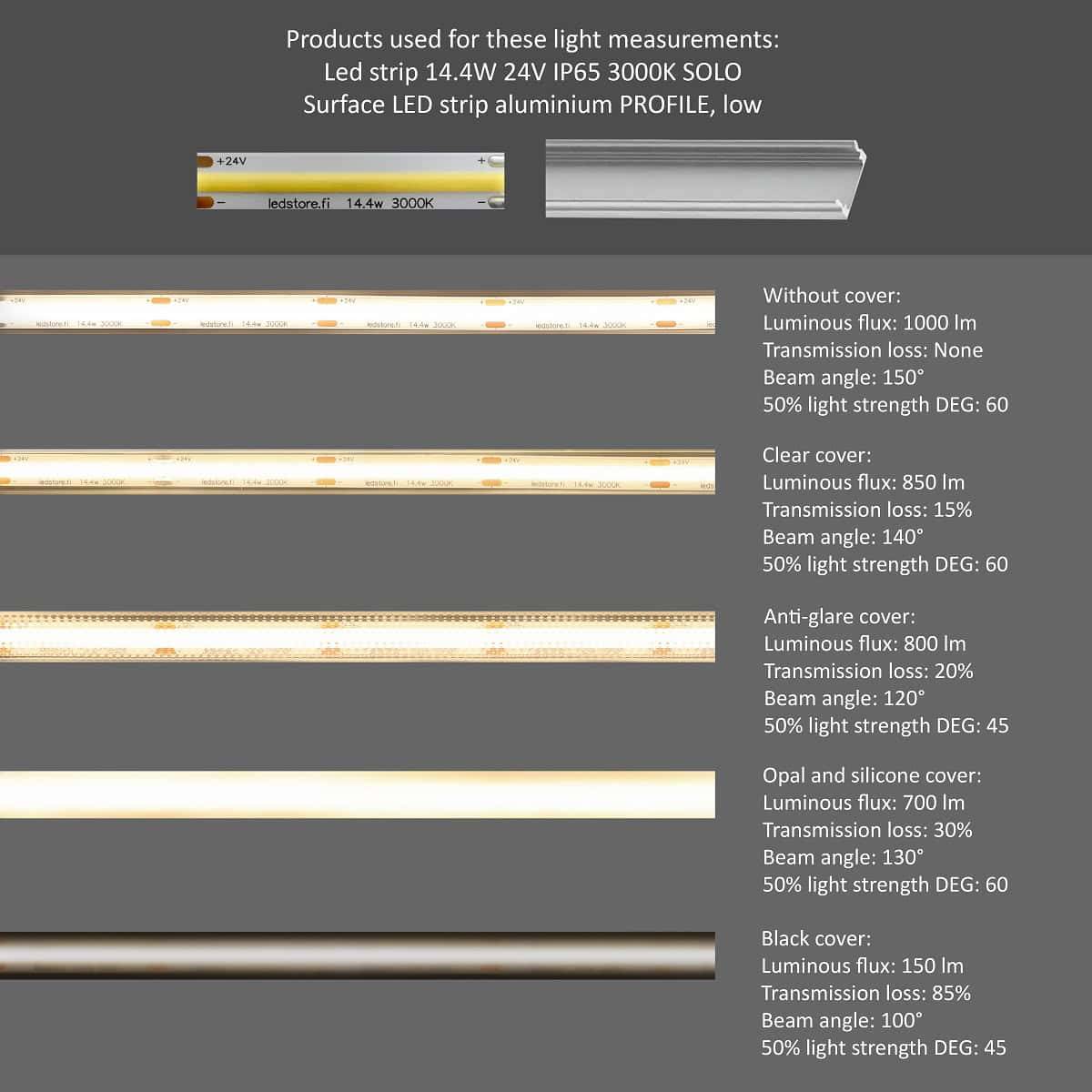

Effet du diffuseur et du profil sur la luminosité
Les emballages des bandes LED indiquent souvent les lumens (flux lumineux) par mètre, ce qui indique la quantité de lumière émise par le produit. Cependant, l'utilisateur est souvent intéressé par les lux (éclairement) sur un plan de travail ou un sol.
Les lux dépendent fortement de la répartition de la lumière. Un angle d'ouverture plus étroit augmente l'intensité de la lumière au centre, tandis qu'un angle d'ouverture plus large uniformise la lumière mais diminue l'intensité au centre. Les différences d'angle d'ouverture permettent d'expliquer comment la même bande de LED a un aspect différent selon le choix du profil et du diffuseur.
Exemple : pourquoi un wedge plus étroit donne-t-il une meilleure sensation ?
Si la même quantité de flux lumineux est dirigée vers une zone plus petite, la lumière est concentrée, c'est-à-dire que le lux augmente dans la zone centrale et diminue sur les bords. Un profil légèrement plus haut ou un diffuseur optique plus étroit produira une lumière plus brillante et plus concentrée sur le bureau. Les lumens sont les mêmes qu'avec un profil bas, mais la luminosité est concentrée sur une zone plus petite.
Effet du diffuseur et du profil sur l'éblouissement
L'éblouissement se produit lorsqu'une lumière vive frappe l'œil sous un angle inconfortable. Ces objets comprennent souvent des solutions d'éclairage de faible intensité où la source lumineuse est à hauteur des yeux (postes de travail), des points lumineux directement visibles (escaliers, éclairage mural orienté vers l'avant) et des éclairages sur des surfaces brillantes (éclairages plats dans les cuisines).
Contrôle de l'éblouissement avec profilé et diffuseur
- Choisissez un profil plus profond : les parois hautes réduisent l'angle d'ouverture → moins d'éblouissement
- Choisissez un diffuseur opalin : surface lumineuse plus douce → moins d'éblouissement
- Choisissez un diffuseur prismatique : contrôle les "angles élevés" → moins d'éblouissement
Effet du diffuseur et du profil sur l'apparence des LED
Les "points chauds" sont des points LED ou des points lumineux qui ressortent à travers le revêtement du profilé. Tenez-en compte lors du choix de la bande LED et du profilé.
La séparation des points de la bande LED est influencée par le type de bande LED, la hauteur du profilé, le type de diffuseur et la manière dont le profilé est monté. En outre, la gradation de la bande LED augmente le chatoiement, ce qui mérite d'être pris en compte.
Comment éviter l'apparition de points lumineux
- Plus le diffuseur est éloigné de la surface de la bande LED, moins les points LED ressortent. En choisissant un profil plus profond, vous obtenez une lumière plus homogène.
- Plus le diffuseur est opaque, moins la pointe de la bande LED est visible. Choisissez un diffuseur opalin pour réduire le speckle.
- Choisissez la bande de LED la plus dense possible. Les bandes de LED SMD sont généralement pointillées, tandis que les bandes de LED COB sont plates. Une bande de LED avec 120 circuits LED par mètre est plate dans les applications de diffuseur opale à profil bas lorsque la bande n'est pas atténuée.
- Fraisez les trous de vis si vous fixez le profilé en perçant les vis à travers le profilé. Sinon, la bande de LED restera surélevée par rapport aux vis, ce qui se traduira par une tache plus claire sur le diffuseur. Vous pouvez également éviter ce problème en fixant le profilé à l'aide de colliers de serrage.
Profilés et couvertures de bandes LED - recommandations par destination
Notes et conseils sur la manière de choisir le profilé de bande LED adapté à chaque application.

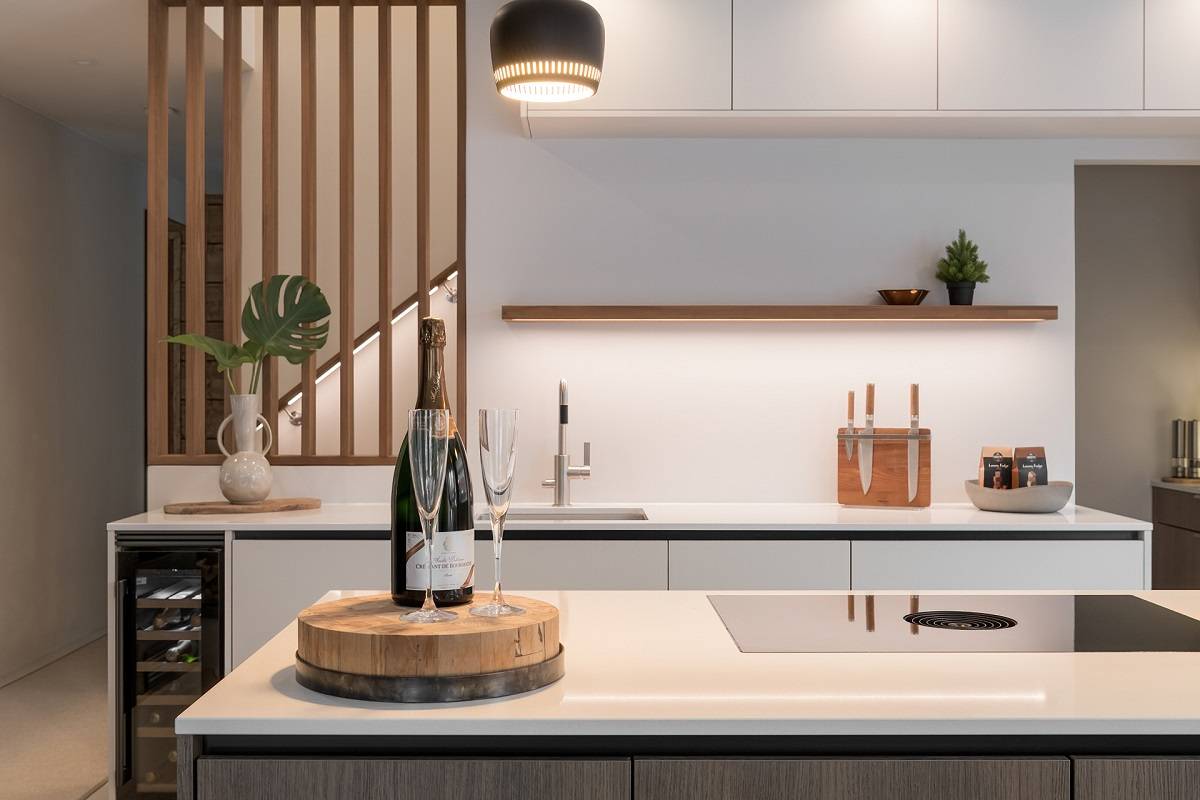

Plan de travail
La combinaison la plus courante est de loin celle d'un profil bas et d'un diffuseur opalin. Le profil bas est utilisé pour que le côté du profil ne soit pas visuellement visible dans la cuisine, et le diffuseur opale est utilisé pour égaliser les points lumineux autant que possible. Les niveaux de brillance reflètent clairement l'aspect pointu ! L'entretoise a généralement une hauteur de 50 cm, de sorte que la lumière est bien répartie sur l'ensemble du niveau.
- Si le niveau est brillant (rouille ou pierre): sélectionnez la couverture opale pour que le chatoiement n'apparaisse pas dans la réflexion du niveau brillant, et le profil que vous souhaitez (bas est le plus discret).
- Pour un rendement maximal (niveau mat) : choisissez un couvercle transparent pour maximiser le rendement lumineux et un profil plus profond pour réduire l'éblouissement latéral et dissimuler le ruban à la vue.
Éclairage indirect (barre lumineuse, enceinte, ligne de toit)
- Pour une lumière douce : choisissez une couverture opale pour adoucir les ombres et le profil souhaité.
- Pour maximiser le flux lumineux : choisissez un diffuseur lumineux ou un diffuseur directionnel.
Conseil n° 1 ! Lorsque l'espace est élevé, utilisez un diffuseur directionnel pour maximiser la portée de la lumière jusqu'aux niveaux élevés.
Deuxième conseil ! Pour obtenir un bord net à votre descente, utilisez un profilé à ajuster au bord de la plaque de plâtre.
Étagères et vitrines
- Pour minimiser l'éblouissement : choisissez une couverture opale et un profil à 45 degrés pour diriger la lumière loin de l'observateur.
- Pour une installation minimaliste : choisissez un couvercle opalin et un profilé encastré qui s'adapte à l'étagère.
Astuce ! Vous pouvez éclairer une étagère ouverte à l'aide d'un profilé encastré à 45 degrés qui dirige la lumière vers le mur du fond. L'éblouissement est minimal et la surface du mur arrière est magnifiquement mise en valeur.
Liste de contrôle
Tenez compte de ces éléments lorsque vous choisissez votre profil et votre diffuseur.
- La source lumineuse est-elle visible ? Si oui, préférez l'opale ou le prisme.
- Avez-vous besoin d'une lumière large ou descendante sur le plan de travail ? Large : profil bas. Plus bas : profil plus profond.
- L'objectif est-il de maximiser le rendement lumineux ? Diffusion claire et directionnalité raisonnable.
- Vous voulez un look doux ? Opale et distance suffisante entre la LED et le diffuseur.
- L'environnement est-il sombre ou clair ? Les environnements sombres nécessitent souvent un flux lumineux plus important ou une meilleure directionnalité.
- S'agit-il d'un plan de travail ou d'un poste de travail ? L'accent est mis sur le contrôle de l'éblouissement : profil plus profond + opale/prisme.
- Vous voulez vérifier le résultat ? Demandez l'IES/LDT ou effectuez une mesure en lux avec un pilote.
Conseil ! Indiquez-nous l'application de la bande LED, la hauteur d'installation prévue et le niveau d'éclairage souhaité, et nous vous proposerons la solution la mieux adaptée à vos besoins !
Guides d'installation des bandes lumineuses à DEL
- Coupure de la bande lumineuse - Coupure de la bande lumineuse et remplacement de la bande lumineuse
- La bande LED ne s'allume pas - Pourquoi la bande LED ne s'allume-t-elle pas, nous passons en revue les raisons.
- Bande LED clignotante - Pourquoi une bande LED clignote-t-elle ? Les raisons sont nombreuses et nous allons les passer en revue.
- Durée de vie des bandes LED - Qu'est-ce qui affecte la durée de vie et pourquoi d'autres bandes durent-elles plus longtemps ?
- Montage d'une bande lumineuse à leds - Comment monter une bande lumineuse à leds à l'intérieur ou à l'extérieur ? Quels sont les éléments à prendre en compte ?
- Raccordement d'une bande lumineuse à led à un transformateur - Comment raccorder une bande lumineuse à led à différents types de transformateurs ?
- Connexion des bandes lumineuses RV B - Comment connecter une bande lumineuse RVB à différents dispositifs de contrôle ?
- Extension de la bande LED - Comment souder les joints ? Un petit guide de soudure pour les débutants.
- Mise en parallèle d'une bande lumineuse - Qu'est-ce que la mise en parallèle et comment la réaliser pour une bande lumineuse?
- Effet du profil de la bande LED sur la lumière - Comment la hauteur et la couverture du profil affectent-elles la lumière ?
Spécialiste de l'éclairage par bandes de diodes électroluminescentes
LedStore est un expert en éclairage LED et en conception d'éclairage depuis 2010. Nous disposons de notre propre département de conception de produits, de sorte que nos produits sont techniquement à la pointe du progrès. Les produits sont garantis jusqu'à 7 ans. Nous assurons également la maintenance des éclairages.
Nous nous concentrons sur les luminaires à température contrôlée et à haut rendu des couleurs, afin qu'ils fonctionnent parfaitement et durent longtemps. Nous fabriquons environ 500 conceptions d'éclairage pour les sites de nos clients. Pour en savoir plus, cliquez ici ou commandez un projet. Le saviez-vous ? LedStore propose des études d'éclairage à partir de 169 euros pour toute la maison !
Bande LED sur mesure
Nous offrons un service de bandes LED sur mesure, c'est-à-dire des bandes LED sur mesure en profilé d'aluminium. Également installé.
N'oubliez pas que nous sommes toujours disponibles pour vous soutenir tout au long de votre parcours, par e-mail(myynti@ledstore.fi) et par téléphone (045 251 4510). Comme toujours, n'hésitez pas à partager des photos de vos propres projets sur les médias sociaux à #ledstorefi IG et ledstorefinland FB. Nous aimons voir les choses géniales réalisées avec nos LED, et cela permet de donner de l'inspiration à ceux qui ne sont pas encore sûrs de la puissance et de la générosité des LED.
Saviez-vous que nous avons déjà plus de 3 500 photos de nos installations LED dans notre Galerie !
FAQ
Le diffuseur opale augmente-t-il l'angle d'ouverture ?
La couverture opale rend la lumière plus douce et la perçoit plus large, mais les parois du profilé peuvent encore limiter les angles latéraux. Le résultat final dépend de la profondeur de la bande LED dans le profilé et de la structure du diffuseur (plat ou dôme).
Pourquoi la même bande LED semble-t-elle plus lumineuse dans un profil différent ?
La distribution de la lumière change lorsque le profil change : si la lumière est concentrée dans une zone plus petite, le lux augmente en un point donné. En outre, le coefficient de transmission du diffuseur influe sur la quantité de lumière qui sort du profilé.
La bande COB apparaît-elle sous forme de points ?
Le COB est très plat, mais le couvercle transparent et le profil très bas peuvent encore révéler des points discrets lorsque la bande de LED est atténuée. En choisissant un diffuseur opale, vous atténuez le chatoiement. Avec un profil haut et un couvercle opale, le speckle s'estompera le plus.
Une hauteur de mur de 15 mm est-elle toujours préférable ?
Non. Il est plus directionnel et souvent plus confortable en termes d'éblouissement. Toutefois, si vous souhaitez un éclairage général large et uniforme ou un éclairage indirect, un profil plus bas est souvent préférable.
Clair ou opale pour la cuisine ?
Si le profil de la bande LED est visible, au niveau des yeux ou reflété par la surface du plan de travail, il vaut la peine de choisir un diffuseur opale (ou prismatique) : pas de points lumineux visibles disgracieux et moins d'éblouissement. Si le profil de la bande LED est caché et que vous souhaitez maximiser le rendement lumineux, un diffuseur transparent convient parfaitement.
Quelle est la quantité de lumière perdue sur un pont en opale ?
Elle varie en fonction du matériau et de la surface. En général, une couverture opale réduit davantage la lumière qu'une couverture transparente, mais en contrepartie, vous bénéficiez d'un éclairage plus doux et souvent plus agréable. La perte de lumière est généralement de l'ordre de 20 %.
Qu'est-ce qu'une couverture à prisme et quand devez-vous la choisir ?
Un prisme (microprisme) est un diffuseur qui réduit l'éblouissement en contrôlant les angles élevés. C'est un bon choix lorsque le profil de la bande de LED est visible et qu'une finition agréable et plus professionnelle est souhaitée.
Qu'est-ce qu'une couverture optique et quand est-elle utilisée ?
Le cache optique est un diffuseur qui dirige la lumière en fonction de la profondeur du profil. Il est utilisé dans les espaces en hauteur ou lorsque vous souhaitez que la lumière soit portée plus près du sol.
Puis-je estimer moi-même l'angle d'ouverture ?
En théorie, oui : un profil plus profond (parois plus hautes) signifie généralement un coin plus étroit. La valeur exacte ne peut être déterminée que par photométrie (IES/LDT) ou par mesure.
Résumé
L'effet du profil sur la lumière est plus important qu'on ne le pense. La profondeur du profil influe sur la direction, le diffuseur sur la douceur, l'éblouissement et le rendement lumineux. En associant le bon type de profil à la bonne couverture, vous améliorez le confort et obtenez la bonne lumière là où vous en avez besoin.
