Besoin de rénovation - trop peu de lumière du côté de la fenêtre de la pièce

Le point de départ de la rénovation était un éclairage supplémentaire dans un salon d'environ 32 mètres carrés. Il y a cinq ans, la conception de l'éclairage s'était trop appuyée sur de grandes parois vitrées et sur un espace salon/cuisine ouvert, censé apporter beaucoup de lumière. Dans la pratique, cependant, l'absence de plafonniers nous a amenés à réfléchir à un éclairage supplémentaire. En Finlande, les grandes fenêtres ne sont d'aucune utilité pendant plus de la moitié de l'année, et l'autre moitié de l'année, l'appartement est trop peu éclairé. D'un côté de la grande pièce, il y avait un éclairage mural.

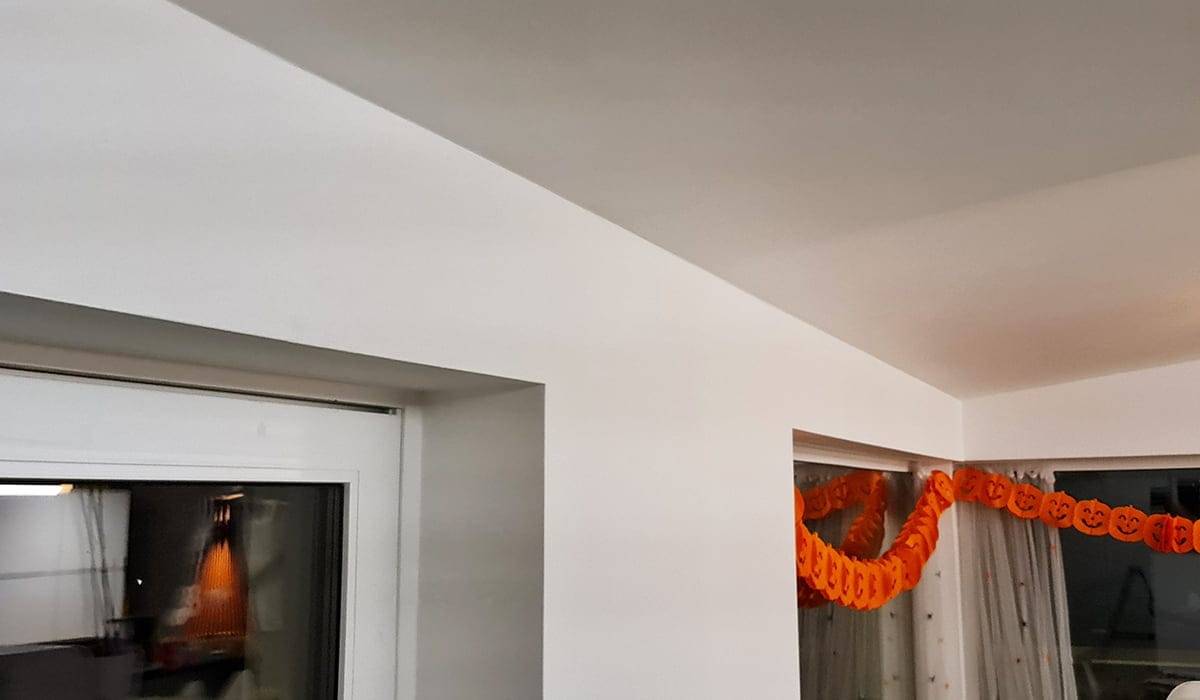

Trop peu de lumière avant la rénovation de l'éclairage indirect
Avant la rénovation, le salon avait besoin de plus de lumière. Les grandes fenêtres ne fournissaient pas assez de lumière pendant la saison sombre.

Il a été décidé d'augmenter l'éclairage en mettant en place un éclairage indirect et des projecteurs.

Lors de la planification de l'ajout d'éclairage, les deux options envisagées étaient les plafonniers et les appliques murales. Comme il n'y avait pas de fils électriques prêts à l'emploi dans le plafond, il aurait été très laborieux de procéder à une mise à niveau. L'ajout d'appliques murales a également été considéré comme un défi. Les concepteurs ont décidé de construire une nouvelle boîte déroulante. Cela a permis d'installer de nouveaux câbles à l'intérieur de l'enceinte. La forme du boîtier a été conçue pour fournir à la fois un éclairage indirect avec des bandes LED et un éclairage direct vers le bas. Le boîtier d'éclairage vers le bas a été conçu pour toute la longueur du mur, soit huit mètres. Les dimensions sont indiquées ci-dessous dans l'image principale du caisson de descente. Les plaques de plâtre marquées en bleu clair forment à la fois le boîtier des projecteurs submersibles LINJA 5 et le bac pour les bandes d'éclairage indirectes contrôlées par la température de couleur CCT. La hauteur de l'enceinte est de 295 mm, ce qui correspond à l'espace entre le bord supérieur de la fenêtre et le toit. Un écran anti-éblouissement de 120 mm a été ajouté au bord avant de l'enceinte pour diriger efficacement la lumière vers le plafond. Le toit s'élève de 25 mm vers le faîtage, ce qui a également été pris en compte dans les dimensions et la coupe des bois de l'ossature. Un cadre en bois de 48x48 a été utilisé. Un espace d'environ 15 cm a été laissé entre le mur et l'enceinte (à gauche de l'image) pour les tringles à rideaux. Cela a également permis de placer l'enceinte dans la bonne position pour l'angle de l'ouverture de la lumière. À l'avenir, il sera possible d'ajouter plus de lumière à la fente murale si nécessaire.

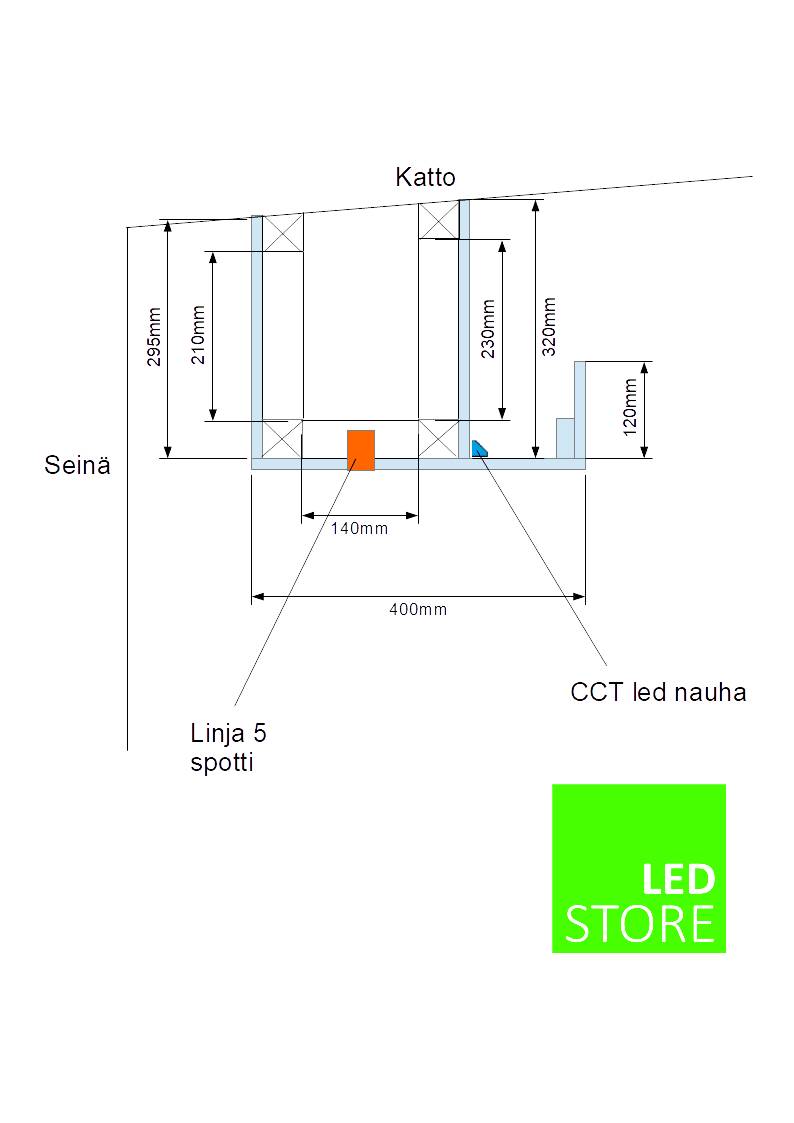

Vue détaillée du boîtier inférieur depuis le haut. Le bleu clair montre la plaque de plâtre, l'orange montre le spot LINJA 5 submersible, et le bleu montre la bande LED CCT dans le profilé d'angle à 45 degrés.

Choisir l'éclairage du salon - lumière naturelle et non éblouissante

L'éclairage devait être naturel et non éblouissant, avec une bonne quantité de lumière. Le spot LINJA 5, 10W, 3000K à faisceau étroit de la gamme LedStore a été choisi. Un spot donne 1000 lumens de lumière, avec un angle d'ouverture de 15 degrés. La lumière puissante n'éblouit pas du tout sur les côtés. Chaque spot est équipé d'une alimentation spécifique au luminaire, avec possibilité de gradation.

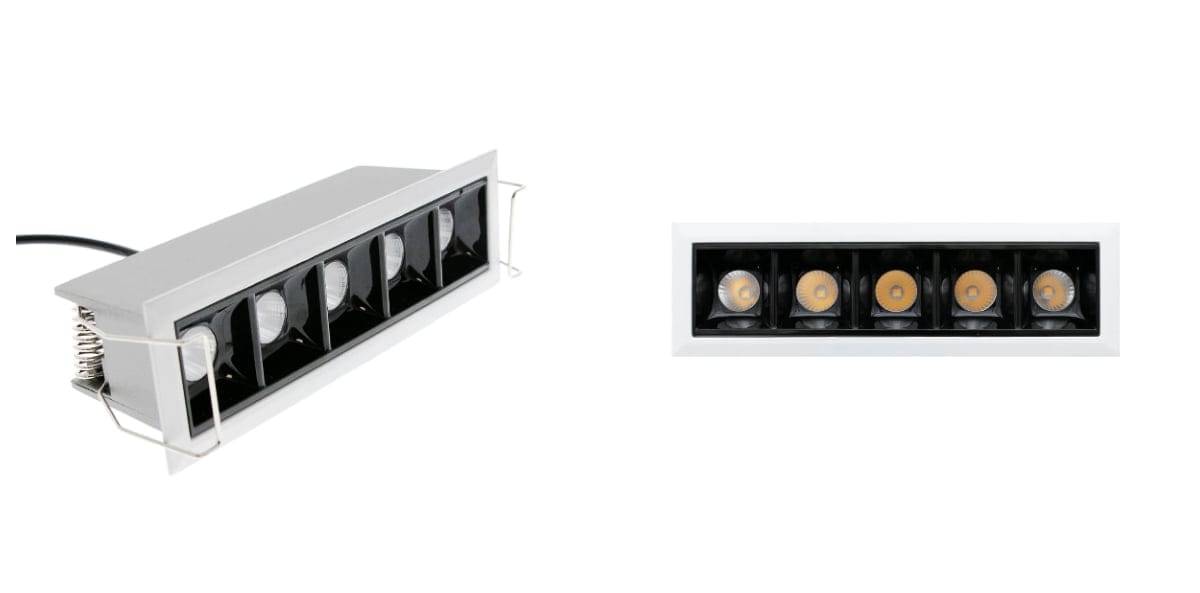

Les projecteurs de ligne LINJA 5 éclairent l'intérieur noir avec un faisceau étroit. La lumière n'est pas éblouissante vue de côté. Le luminaire est disponible dans une couleur chaude de 3000K et une couleur neutre de 4000K.
  Pour la bande LED qui traverse le toit, on a choisi une bande LED de 14,4 W/m à température de couleur contrôlée (CCT), qui produit environ 1 000 lumens par mètre dans l'éclairage cible. Pour l'éclairage indirect, l'éclairement est estimé à 500 lumens par mètre. L'éclairement de la lumière indirecte dépend fortement de la couleur et du matériau de la surface réfléchissante. Un profilé à angle de 45 degrés avec un couvercle en plastique a été choisi pour diriger et protéger la bande de LED. Un transformateur RF de 200 W pour le contrôle sans fil de l'alimentation de la bande de LED a été dissimulé dans la goulotte.

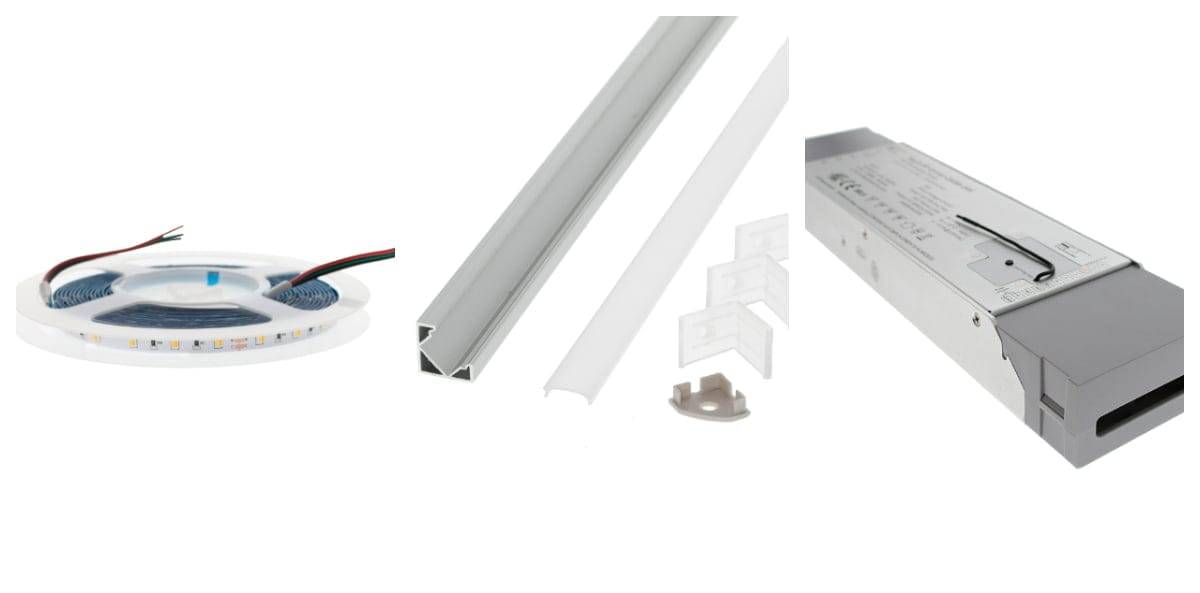

Ruban de diodes électroluminescentes avec contrôle de la température des couleurs. Un profilé en aluminium et une alimentation électrique sont également nécessaires pour l'installation.

La rénovation du salon commence - réalisation d'un plafond suspendu

L'assemblage du pont inférieur a commencé par la découpe des poutres de l'ossature et des plaques de plâtre à la bonne taille. Le cadre a d'abord été assemblé sur le sol, un bord à la fois.

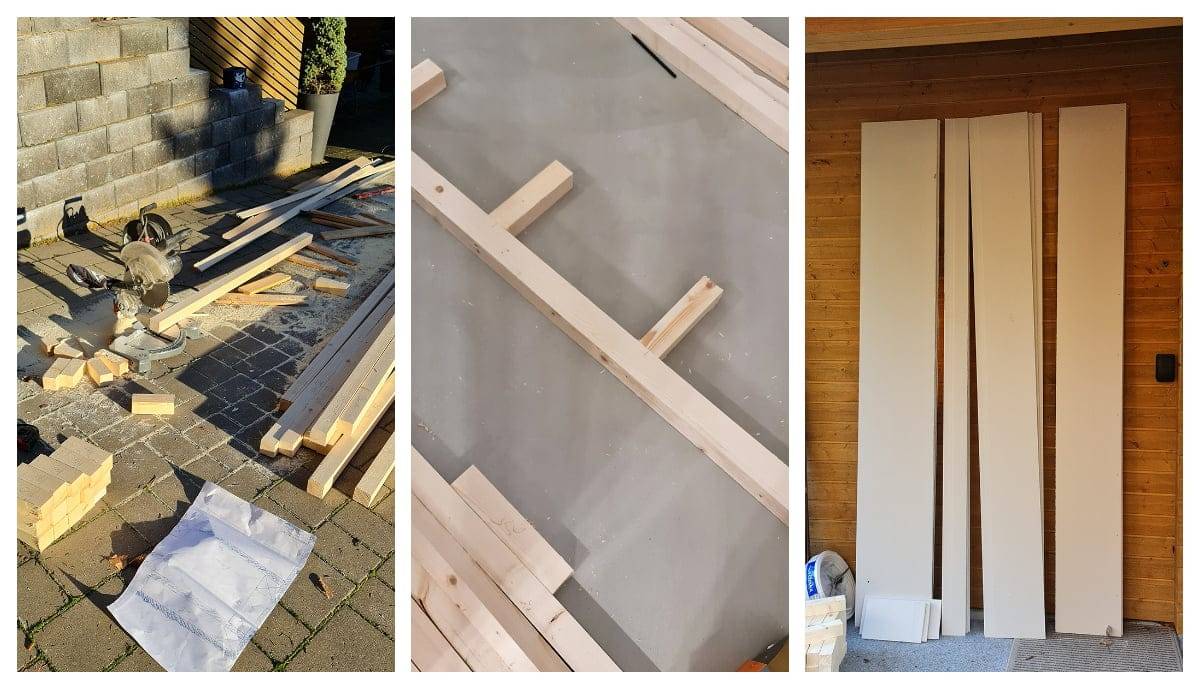

Mesurer, couper et assembler le cadre et les plaques de plâtre.
Les cadres ont été fixés au plafond en trois sections. Des vis de 100x50 ont été utilisées pour fixer le cadre, et les points de fixation du toit ont été frappés sur les descentes de toit. Le câblage électrique des lumières a été achevé à ce stade.

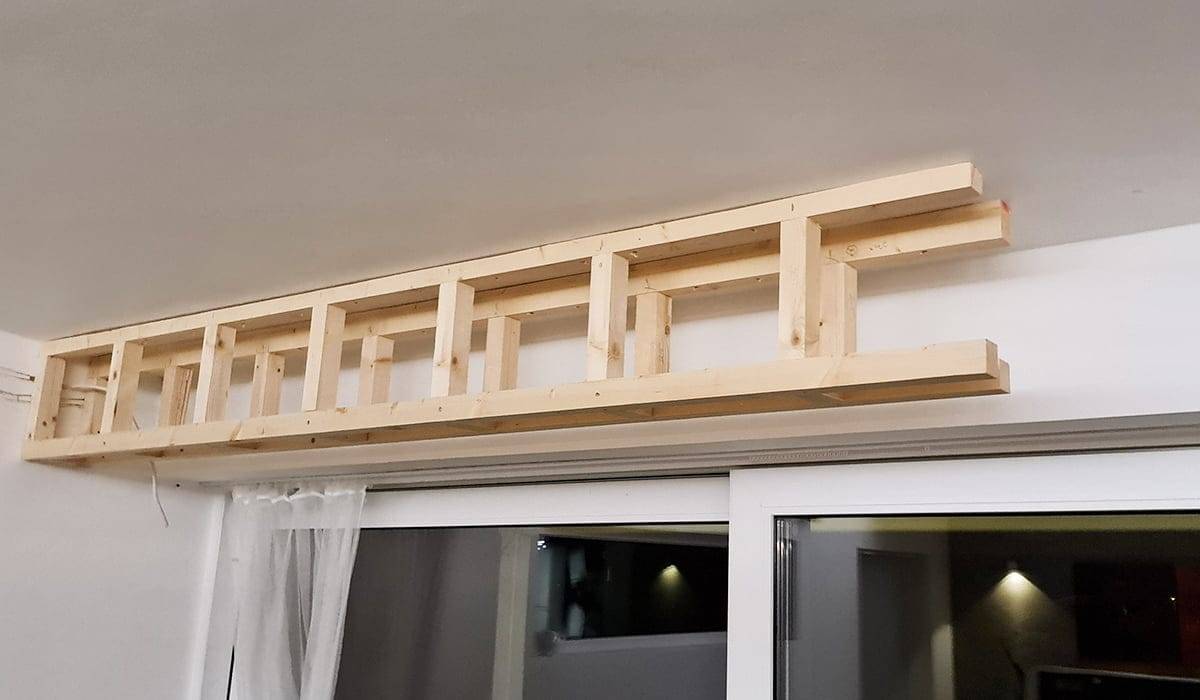

Les premiers bois de charpente sont fixés au plafond. L'électricité est prête.

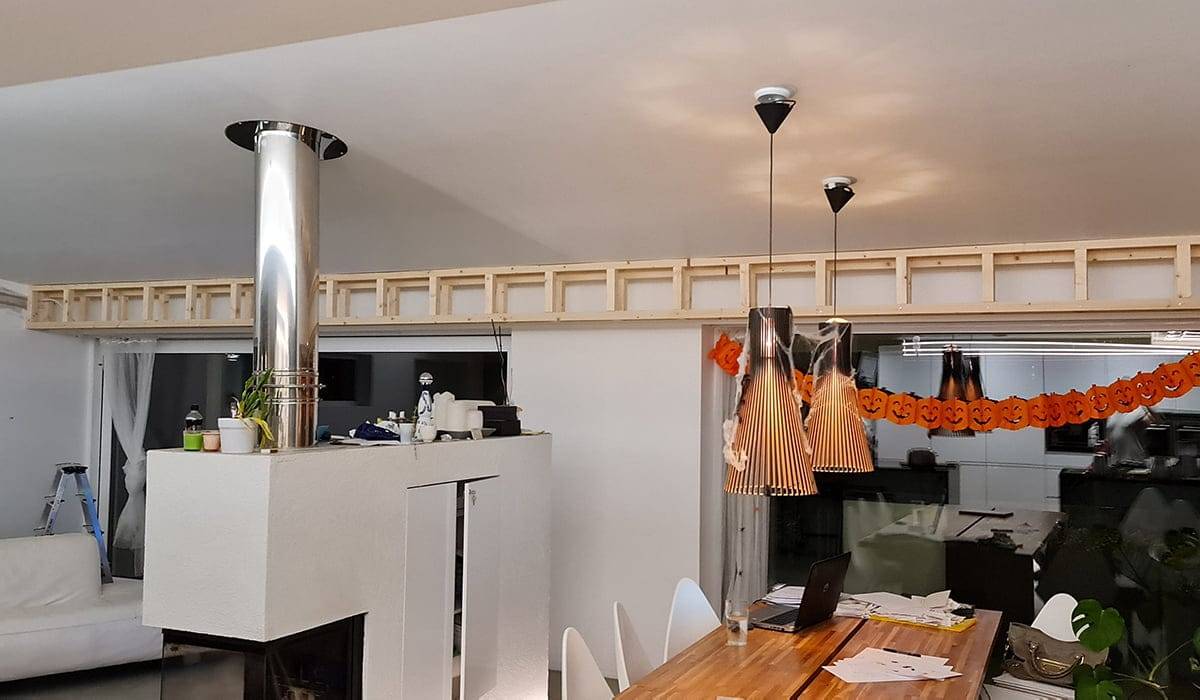

Le cadre inférieur du boîtier est fixé au plafond sur toute sa longueur.

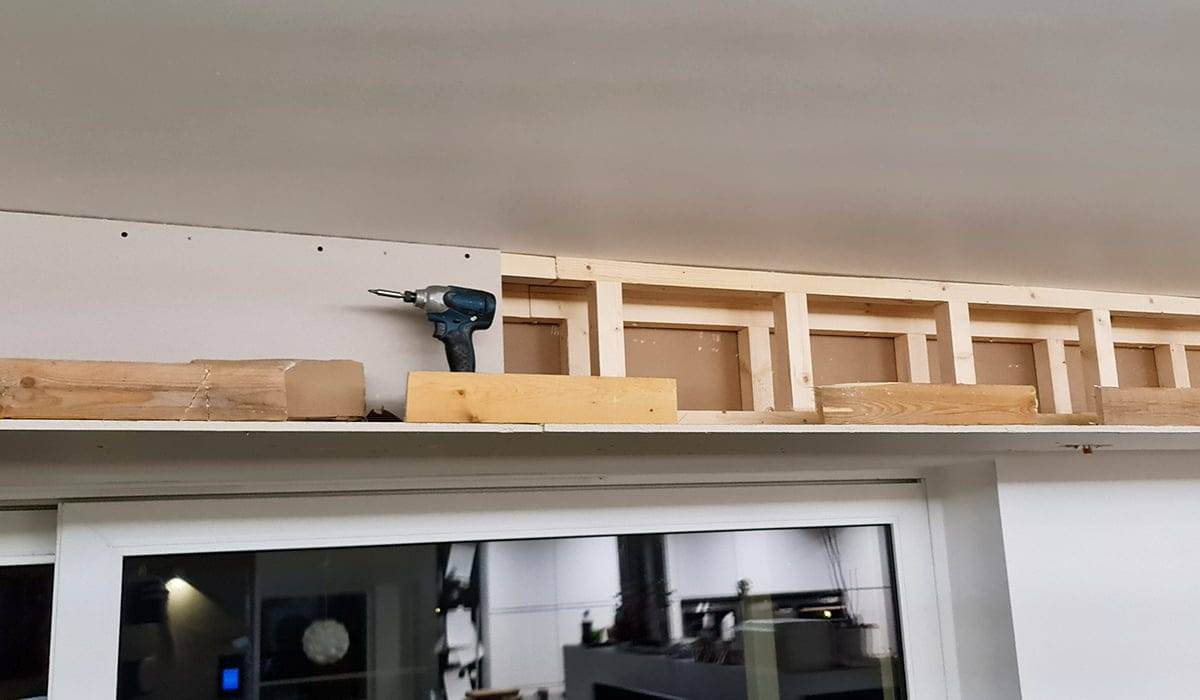

Après avoir fixé le cadre, l'enceinte en plaques de plâtre a été réalisée. Les plaques de plâtre découpées sur mesure ont été fixées au cadre avec des vis 80x50 et nivelées.
La cloison sèche a été vissée au cadre.
La première série de nivellements est prête, l'éclairage du salon commence à prendre forme.

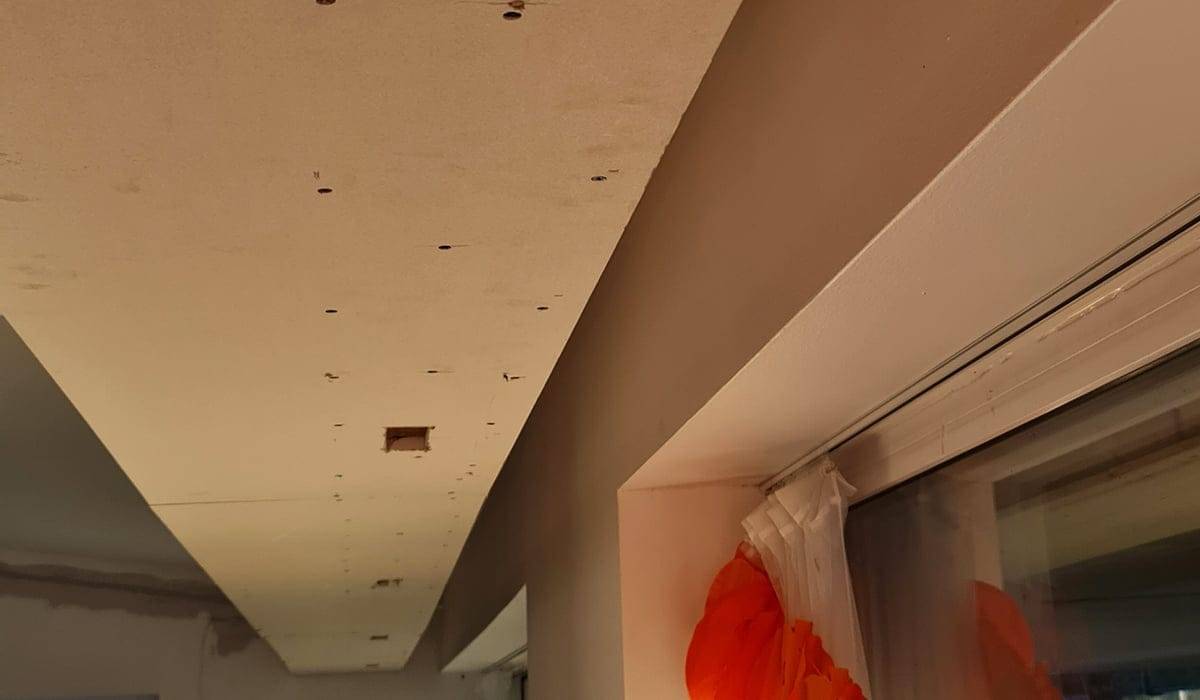

Des trous de montage de 34x137 mm ont été découpés dans le boîtier inférieur pour les projecteurs à leds LINJA5.

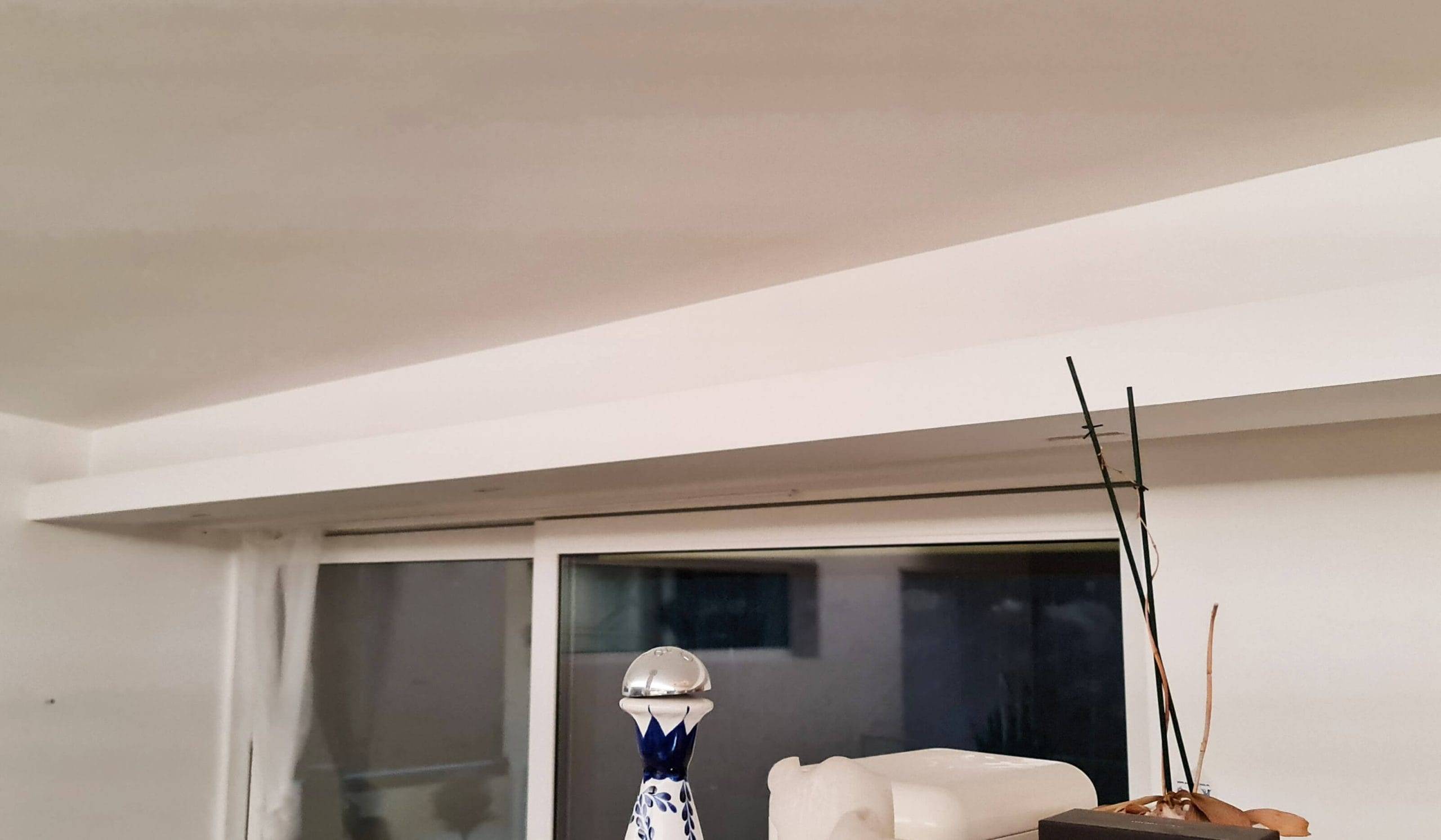

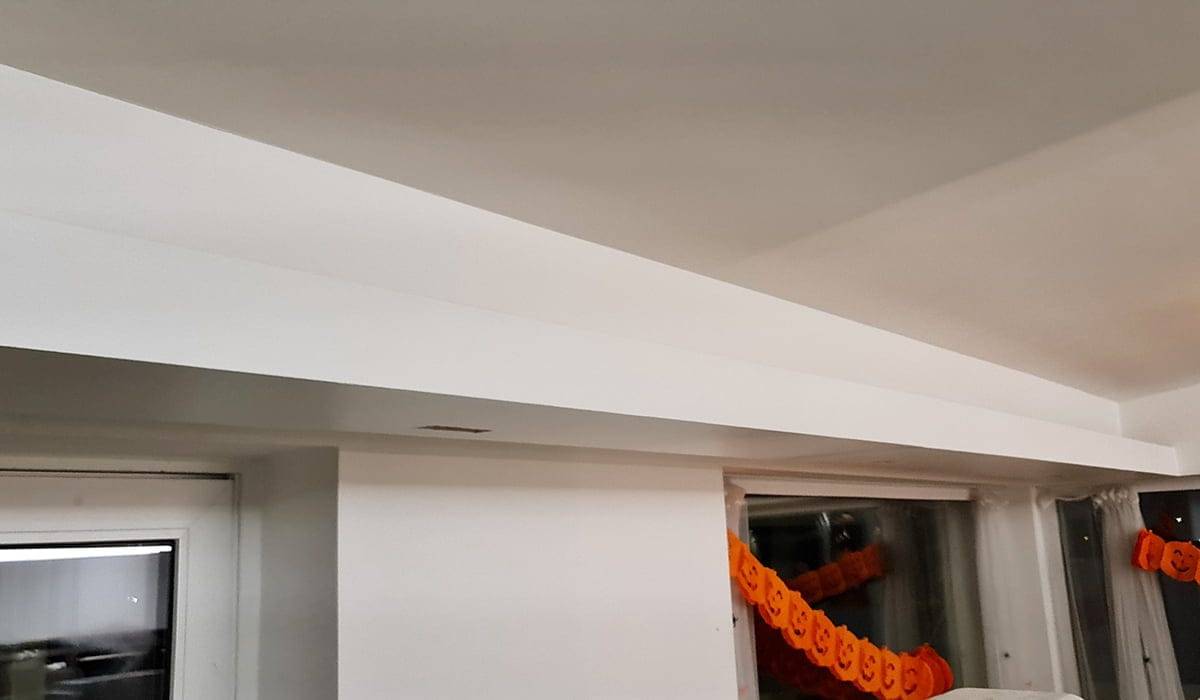

Le traitement de surface de l'enceinte est terminé. Après deux couches d'égalisation, le caisson de la salle de séjour a été apprêté et recouvert d'une couche de finition.

La rénovation progresse - installation de l'éclairage

Il était important que l'éclairage puisse être contrôlé sans avoir recours à des interrupteurs muraux câblés, car l'installation de nouveaux interrupteurs aurait été laborieuse. Pour l'éclairage LED indirect, une bande LED de 14,4 W/m CCT avec contrôle de la température de couleur a été choisie, avec un bouton sans fil pour changer la température de couleur. Au moment de la prise de vue, l'emplacement de l'interrupteur n'avait pas encore été décidé. Les boutons WW et CW situés à droite permettent de régler en continu la température de couleur de la lumière entre le blanc chaud et le blanc froid. Sur le bouton de gauche, le bouton supérieur permet d'allumer et d'éteindre les lumières, tandis que le bouton inférieur, par une pression prolongée, permet d'éclaircir et d'atténuer les lumières de manière agréable et régulière.

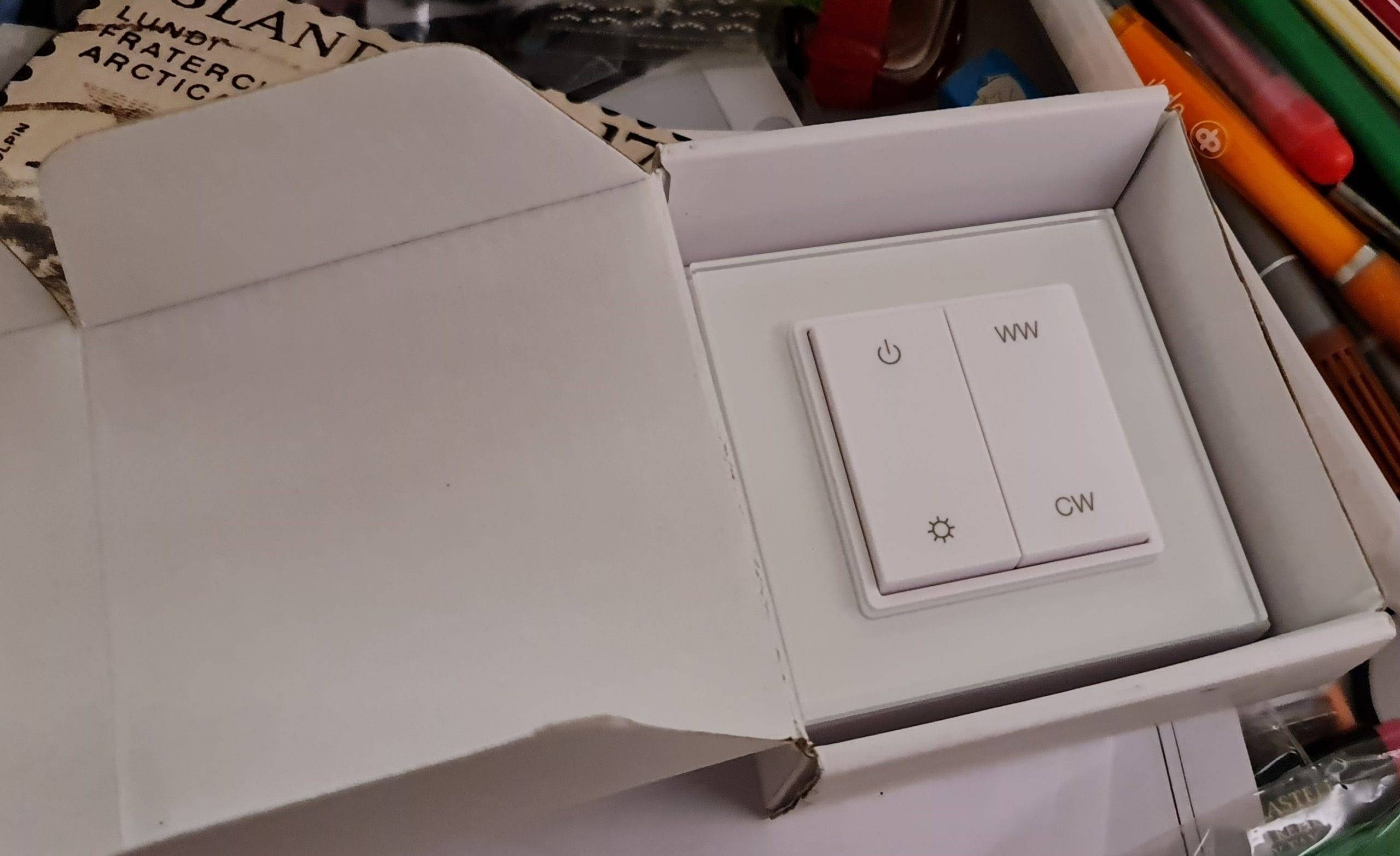

Le bouton de commande sans fil peut être placé librement où vous le souhaitez. Le bouton de réglage en continu de la température de couleur WW produit une lumière plus chaude et CW une lumière plus froide.
  La bande de LED a été montée dans un profil à 45 degrés et le transformateur s'est également bien inséré dans la goulotte, malgré sa taille importante (270 x 79 x 39 mm). La bande de LED est réglable en température de couleur et comporte trois conducteurs, ce qui doit être pris en compte lors du choix du transformateur. Le transformateur de commande sans fil dispose également d'une clé d'apprentissage pour le couplage de la commande sans fil. Un récepteur séparé n'est donc pas nécessaire.

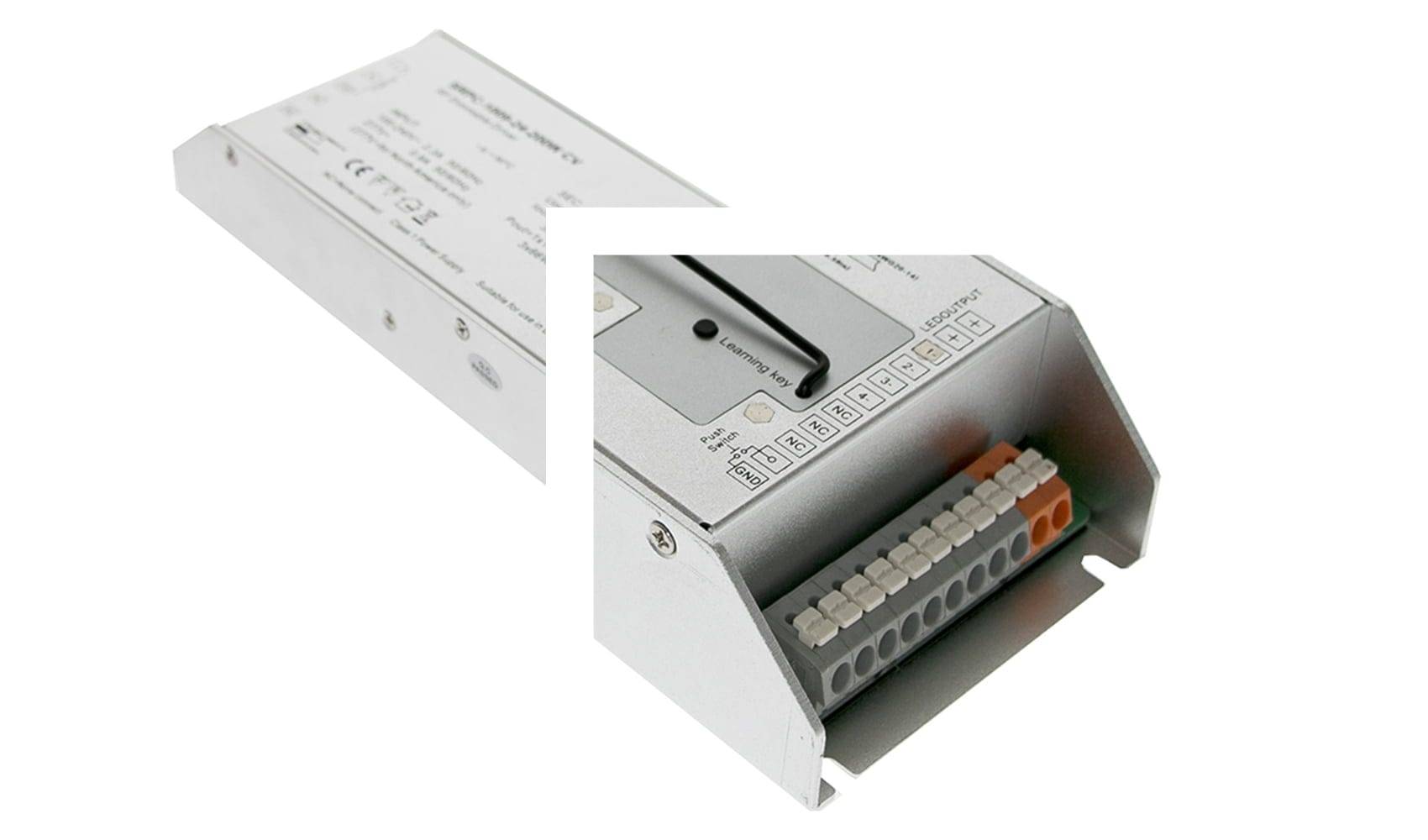

14,4 W/m La bande CCT est connectée au côté courant faible du transformateur. Elle prend trois positions, un plus (rouge) et deux moins (vert WW et noir CW). Pour l'appairage du bouton de commande sans fil, un bouton noir (clé d'apprentissage) est représenté.
  La longueur totale de 8 mètres a été réalisée avec trois profilés de 2,5 mètres, et une section supplémentaire d'un demi-mètre a été coupée. Un rouleau de bande lumineuse n'étant pas suffisant, une bande lumineuse CCT supplémentaire de 2,9 mètres a été enroulée sur le rouleau de bande de cinq mètres, et la bande unique a été montée sur le profilé en aluminium à l'aide d'un adhésif préinstallé sur la bande lumineuse. Le manchon en plastique s'est bien fixé sur le profilé. Le profilé LED n'a pas eu besoin d'être fixé au fond de l'auge, de sorte que son orientation et son emplacement peuvent encore être soigneusement ajustés en fonction de ce qui convient le mieux à l'utilisation.

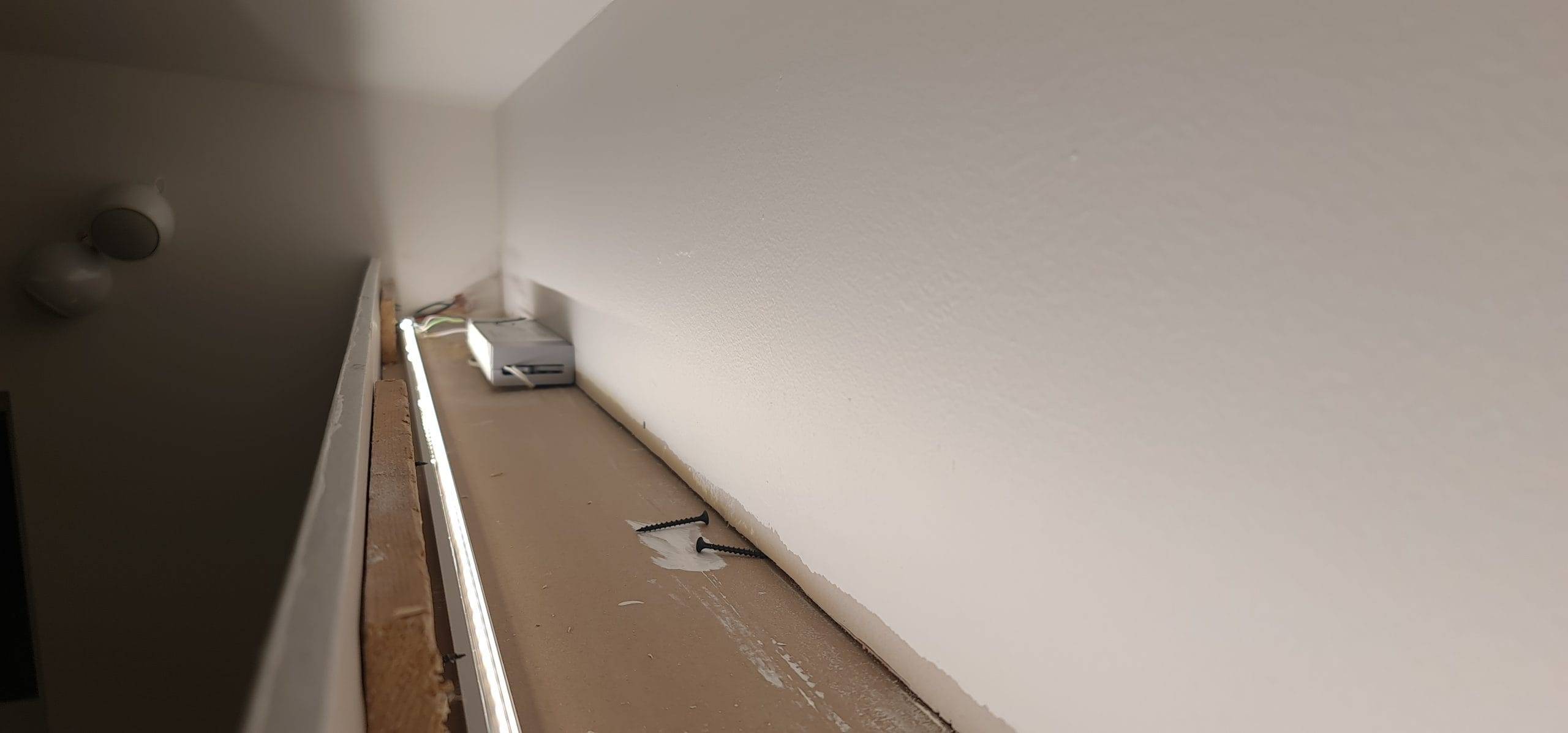

Profilé d'aluminium à leds éclairé à un angle de 45 degrés dans la goulotte d'évacuation dirigée à travers le mur. Le transformateur RF s'intègre bien dans la goulotte.
  Les spots LINJA 5 ont leurs propres transformateurs gradables TRIAC spécifiques au luminaire. Dans ce cas, lorsqu'un nouveau gradateur câblé n'a pas été installé, les spots ont été reliés en guirlande et un récepteur sans fil et un bouton-poussoir sans fil ont été installés du côté primaire.
Les spots LINJA 5 ont été installés à 170 cm d'intervalle, en laissant 60 cm à côté des murs. Lorsqu'ils sont installés à 60 mètres du mur, la lumière se reflète également à travers le mur.

Le résultat final est une réussite - le budget nécessaire était de 1 500 euros.

L'ensemble du projet a été réalisé par nos propres moyens, seules les installations électriques ont nécessité l'intervention d'un professionnel pour une heure de câblage. Avec tout le matériel et l'éclairage, le coût a été de 1 500 € et a nécessité 20 heures de travail personnel. Si les travaux avaient été réalisés par un menuisier, le coût estimé des travaux aurait été de 1 000 €. Une fois les bandes LED indirectes et les spots installés dans le salon, ils peuvent être utilisés séparément ou simultanément.

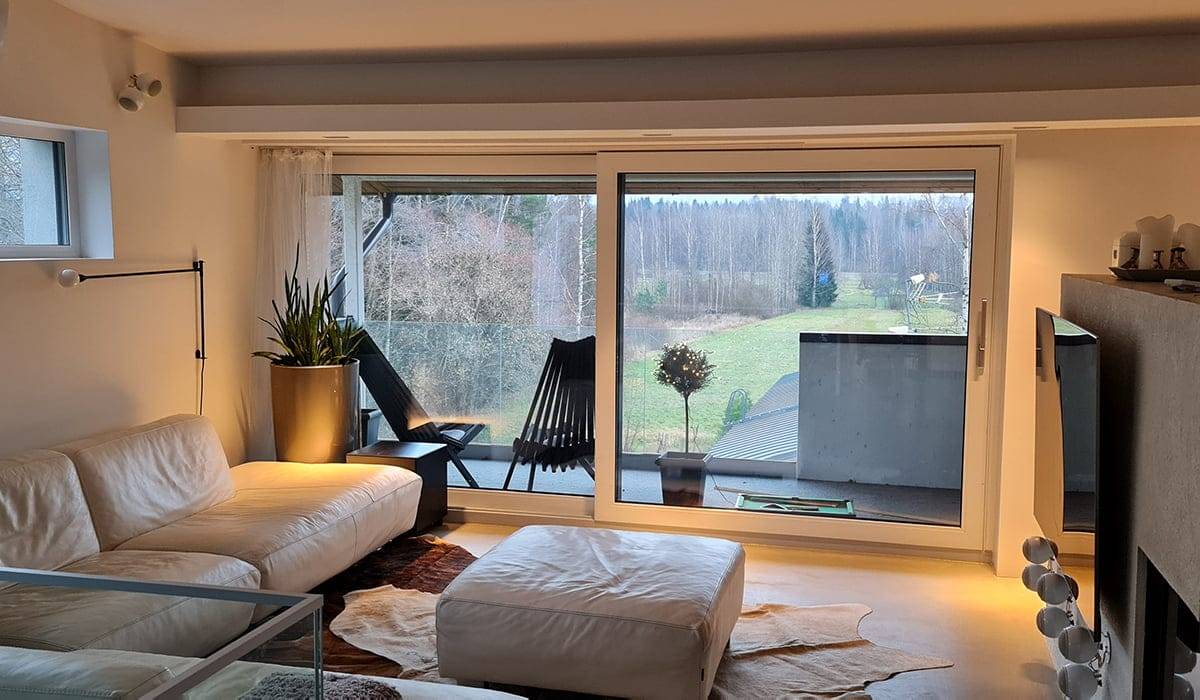

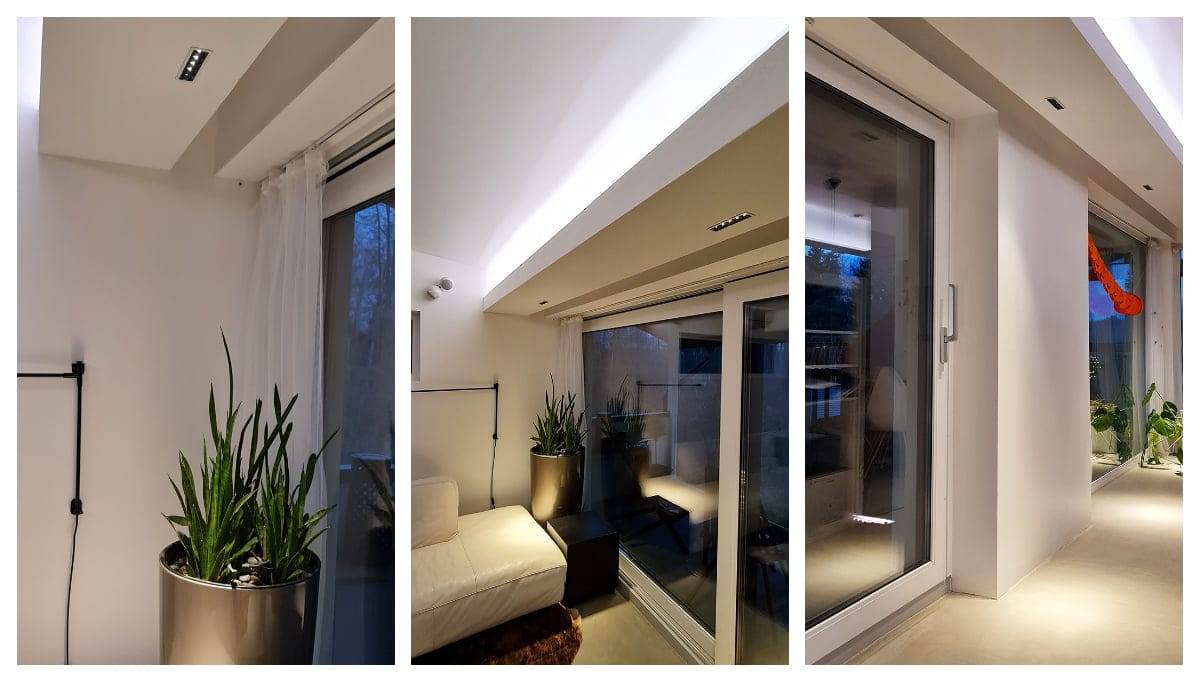

Les spots LINE 5 ne sont pas visibles lorsqu'ils sont vus de côté, mais les lumières se reflètent bien jusqu'au sol.

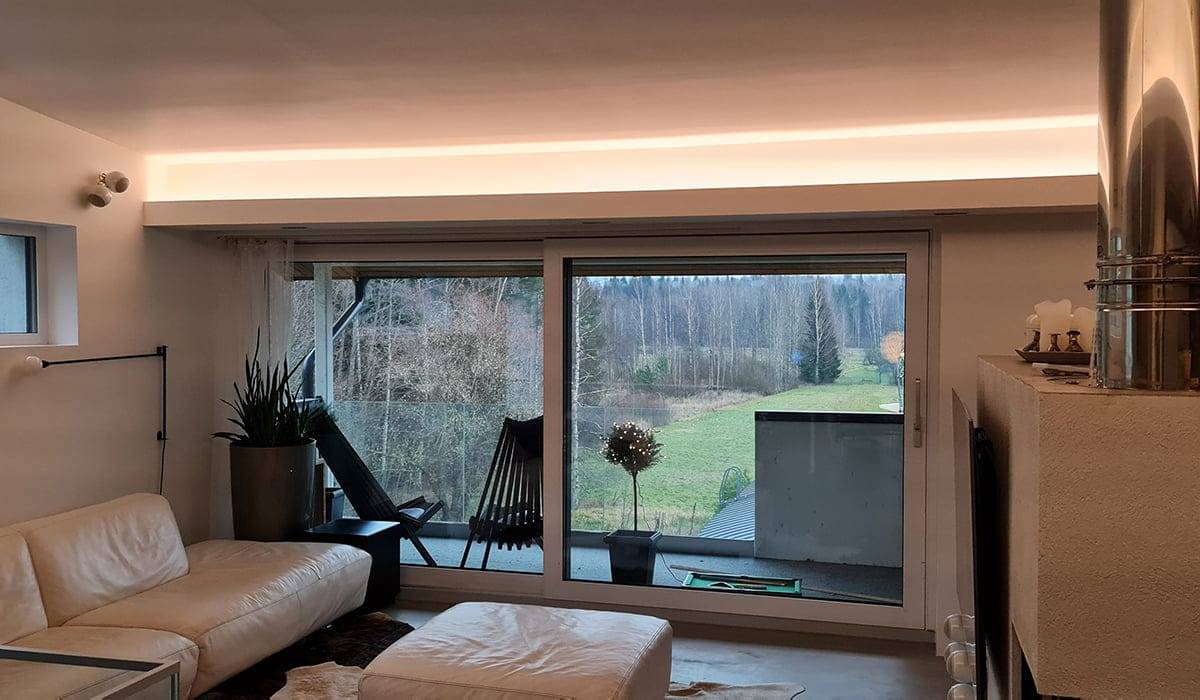

La bande LED graduable avec température de couleur réglable apporte un éclairage indirect agréable dans une goulotte au mur et au plafond de votre salle de séjour.

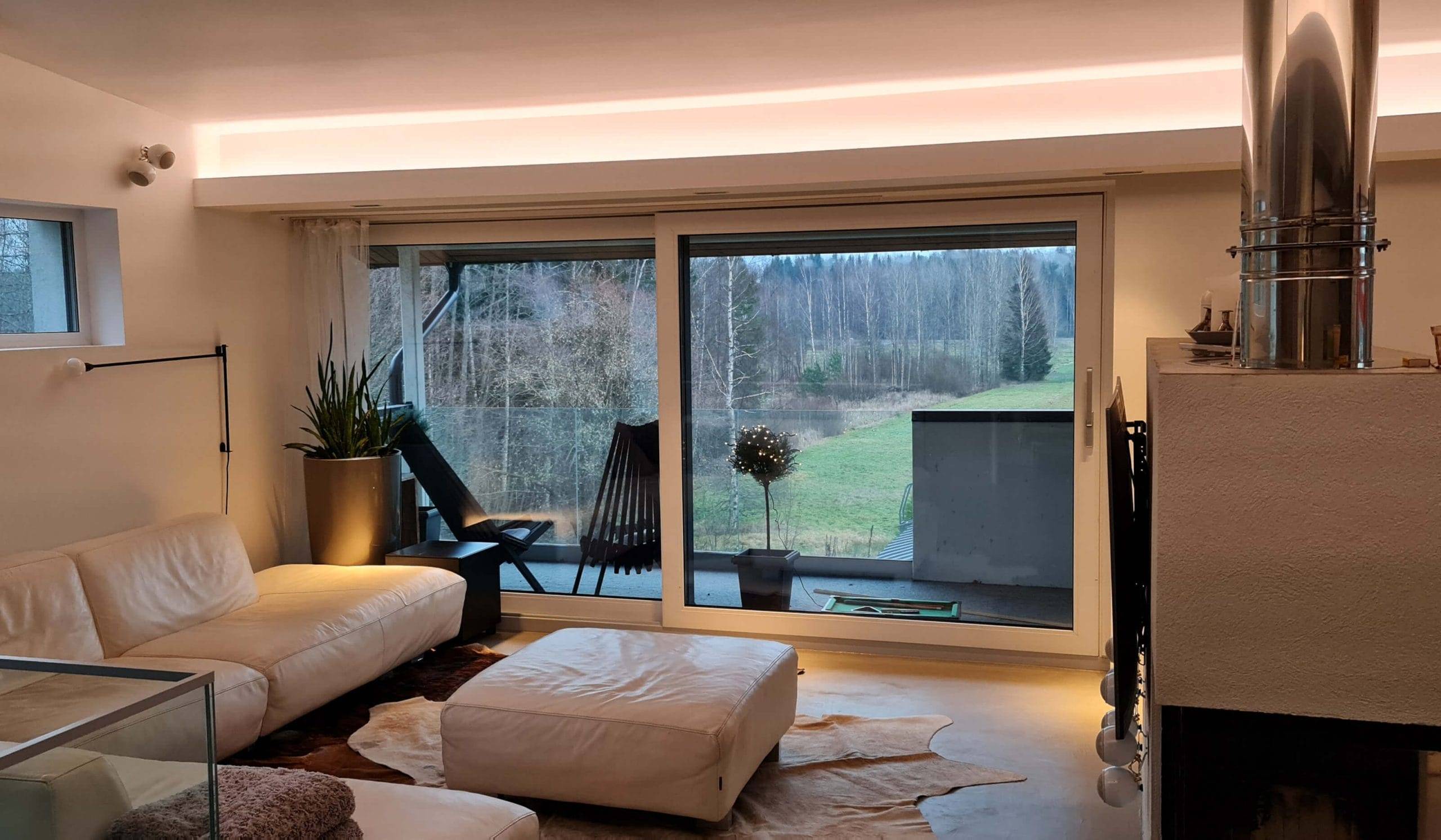

Grâce à l'éclairage indirect et aux spots LINJA, le salon bénéficie d'une lumière supplémentaire.
La rénovation comprenait un remplacement élégant de l'éclairage LED dans le salon. Une bande lumineuse a été installée pour fournir une lumière indirecte vers le plafond, apportant une belle lueur supplémentaire à la pièce. De la même manière, un éclairage indirect et non éblouissant peut être utilisé dans une chambre à coucher, par exemple. LINJA 5 peut également être utilisé dans une variété d'autres applications intérieures et extérieures, telles que l'éclairage de la terrasse. Pour en savoir plus, consultez notre catégorie "Rénovations". Nous y avons compilé des articles illustratifs sur les différentes façons d'ajouter un éclairage LED, à la fois en tant que projecteur et en tant qu'éclairage indirect. Chez Lamppukauppa Led Store,nous vous aidons à planifier vos rénovations d'éclairage et vous recommandons un électricien approprié. Dans notre service de conception d'éclairage, nous concevons quotidiennement des systèmes d'éclairage pour des maisons privées, entre autres, et nous fabriquons des bandes d'éclairage LED prêtes à être installées selon vos dimensions dans le cadre de notre service LedPaja. Tous nos produits sont exposés, installés et disponibles pour des essais dans notre magasin de Koivuha, Mesikukantie 16, Vantaa. Nous sommes au service des entreprises, des consommateurs et des détaillants. Heures d'ouverture : ma, jeu 8.30 - 15.30, mar - jeu 8.30 - 17, sam 10-14.
