La lumière indirecte qui traverse le mur est douce et confortable. Si le luminaire est également doté d'une fonction de réglage en continu de la température de couleur de la lumière blanche et d'une fonction de gradation, vous avez toujours la garantie de vous adapter à votre intérieur et à votre humeur ! Nous avons réalisé deux projets d'éclairage intérieur différents avec des appliques rondes LedStore. Dans cet article, nous vous parlerons du projet et des coûts !

Besoin de rénovation de l'éclairage intérieur et choix des luminaires, Eclipse

La pièce avait besoin d'un point focal sur le mur tout blanc, et un éclairage supplémentaire ne faisait pas de mal non plus. Il fallait également ajouter une touche décorative au poste de travail, car aucune modification du mur n'était souhaitée. L'applique murale Eclipse est disponible en blanc et en noir, avec une finition mate enduite de poudre, ce qui est un avantage lorsque, par exemple, les luminaires sont installés l'un à côté de l'autre. La finition mate réduit les reflets, de sorte que les motifs lumineux restent réguliers dans toutes les directions. Les luminaires sont commandés individuellement, ce qui permet de choisir le nombre, la couleur et la taille en fonction des besoins. Deux tailles sont disponibles, 30 cm et 15 cm. Les Eclipses les plus grandes se trouvent à 50 mm du mur et les plus petites à 37 mm, soit 13 mm plus bas. Les luminaires peuvent être installés individuellement ou en groupe. Le contrôle de la température de couleur (Kelvin) permet aux luminaires de s'adapter à toutes les nuances de la décoration intérieure. Ils ont également un indice de rendu des couleurs élevé, ce qui signifie que la lumière reproduit toutes les couleurs de l'environnement exactement comme elles devraient l'être. Pour l'ensemble mural LedStore, nous avons choisi deux grandes lampes blanches et trois petites, deux noires et une blanche Eclipse. Pour la zone de 120 cm x 70 cm, une forme descendante de gauche à droite a été choisie. La puissance totale requise pour les luminaires à partir du transformateur et de la charge étant de 70 W, un transformateur de commande sans fil Zigbee de 75 W et un contrôleur sans fil pour le contrôle de la température de couleur et la gradation ont été choisis dans la gamme LedStore. Deux Eclipses noires, une grande et une petite, ont été choisies pour l'ensemble de bureau derrière le bureau, s'emboîtant dans le coin supérieur droit de l'Eclipse légèrement plus grande.

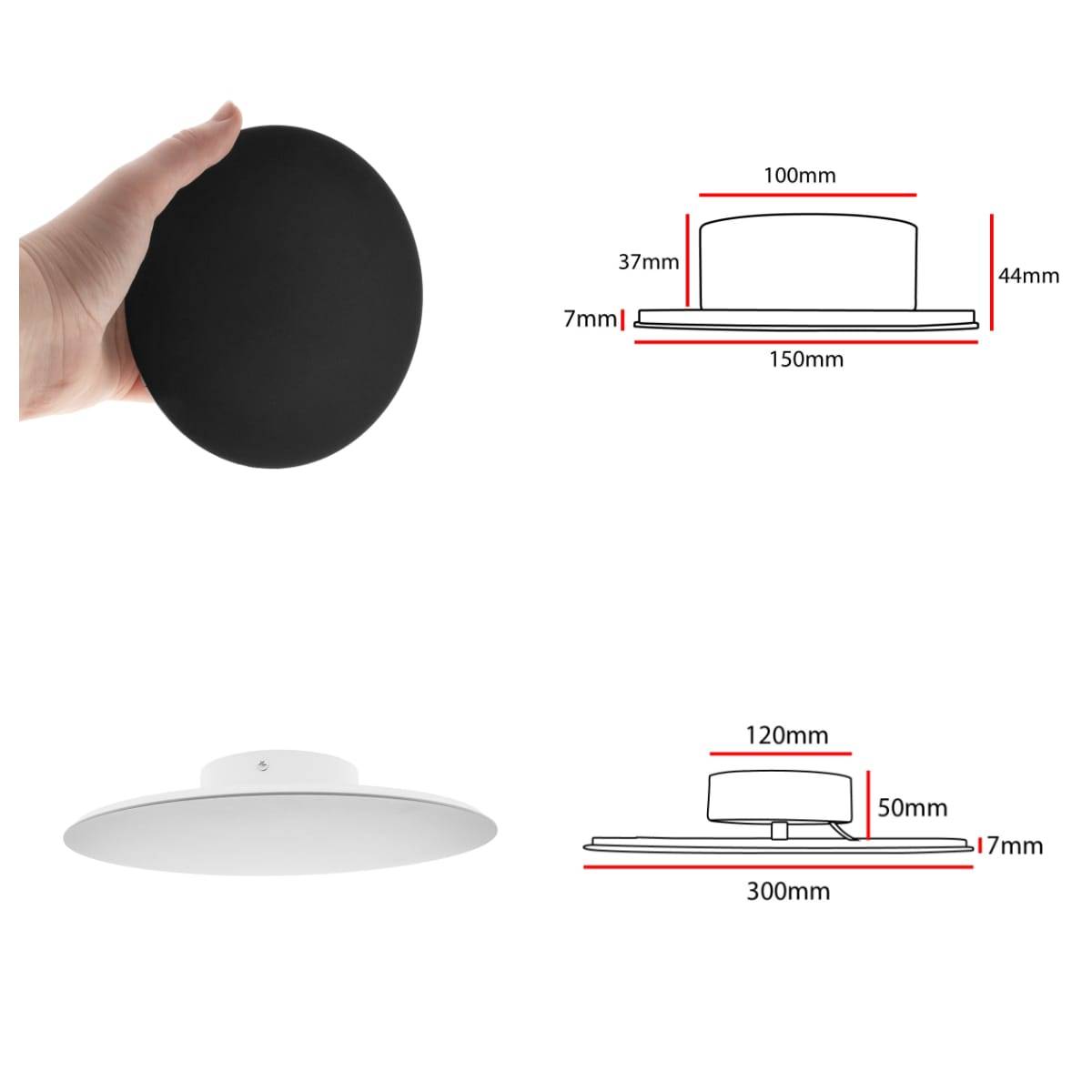

L'applique murale Eclipse est disponible en deux couleurs et deux tailles. L'Eclipse de 15 cm de diamètre extérieur a une puissance de 10 W et l'Eclipse de 30 cm, plus grande, a une puissance de 15 W. La puissance lumineuse est de 800 lumens et de 1200 lumens. Les couleurs sont le blanc et le noir dans les deux tailles.
La lumière brille uniformément de l'arrière du luminaire vers le mur, de sorte qu'il n'y a pas d'éblouissement lorsque l'on regarde de côté. La figure ci-dessous illustre la variation de la température de couleur du luminaire.

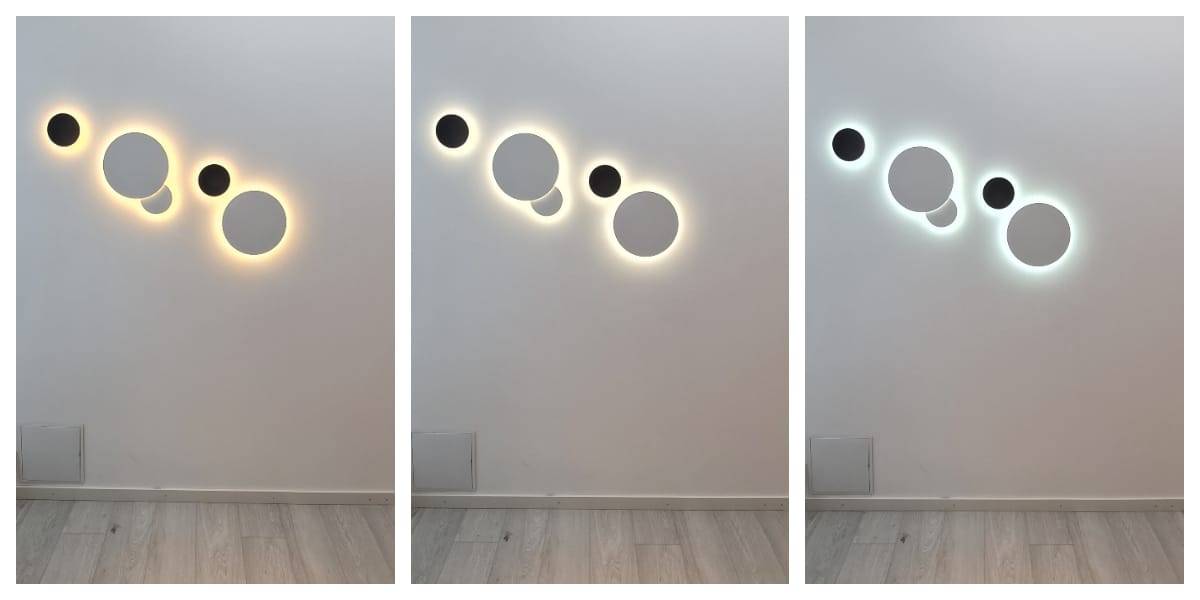

Tons de lumière chauds, neutres et froids. La teinte peut être réglée en continu entre 2800K et 6000 K. En outre, les luminaires sont graduables. La photo montre également une trappe de service permettant d'accéder au transformateur.

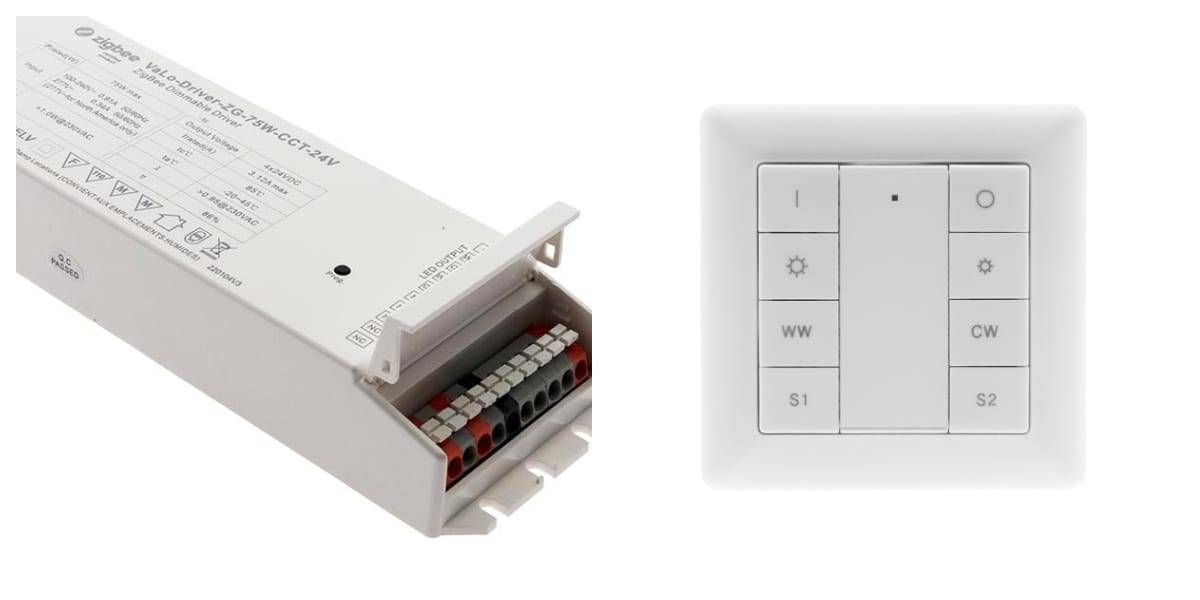

Une connexion sans fil est établie entre le transformateur et le contrôleur, et ce dernier peut être placé librement où vous le souhaitez. Le transformateur Zigbee peut également être connecté à un système de contrôle domestique intelligent, par exemple Hue, Smart things ou Home assistant. Le transformateur et le contrôleur doivent tous deux être des produits Zigbee. Une autre solution consiste à utiliser des appareils RF pour le contrôle sans fil qui n'ont pas de fonction de maison intelligente.

Mise en œuvre de l'éclairage mural avec Eclipse

Pour réaliser l'installation du mur en plâtre, il a fallu faire passer les fils d'éclairage à l'intérieur du mur jusqu'au transformateur, et une trappe de service a été installée dans le mur. Les étapes du travail ont été les suivantes :
  1. Fabriquez des pochoirs et utilisez-les pour délimiter l'emplacement des lampes.
  2. Pratiquez des ouvertures dans le mur et, si nécessaire, dans le contreventement pour le passage des câbles et la trappe de service.
  3. Tirez le câble d'alimentation secteur jusqu'au transformateur dans la trappe de service (nécessite un professionnel), et les câbles à faible courant jusqu'aux luminaires prêts à l'emploi.
  4. Remplissez le trou dans le mur pour le câblage, emballez, peignez/peignez le mur et installez la trappe de service.
  5. Installez les supports dans le mur aux endroits appropriés et connectez les fils installés aux fils du luminaire, par exemple avec des connecteurs d'ampoules Wago, et fixez les luminaires aux supports.
  6. Appairez le transformateur et le contrôleur et l'éclairage est prêt à l'emploi.

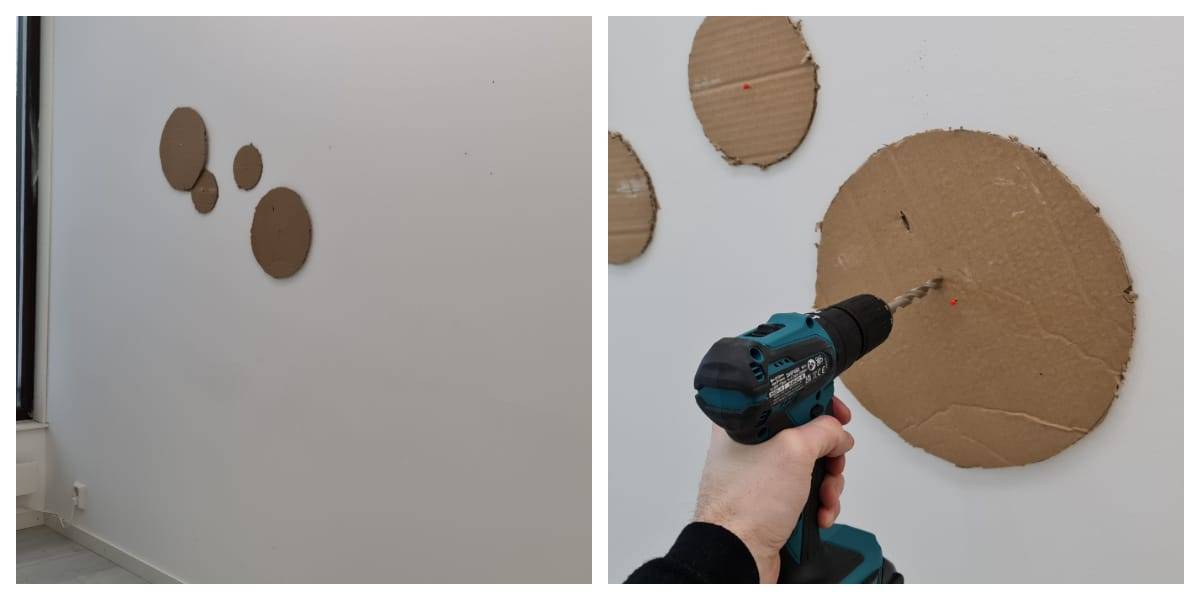

Tout d'abord, les positions des lampes ont été définies et des trous ont été percés pour les fils. Les coupelles de montage ont une taille de 120 mm et 100 mm, de sorte qu'il n'est pas nécessaire que le trou se trouve au milieu du luminaire.

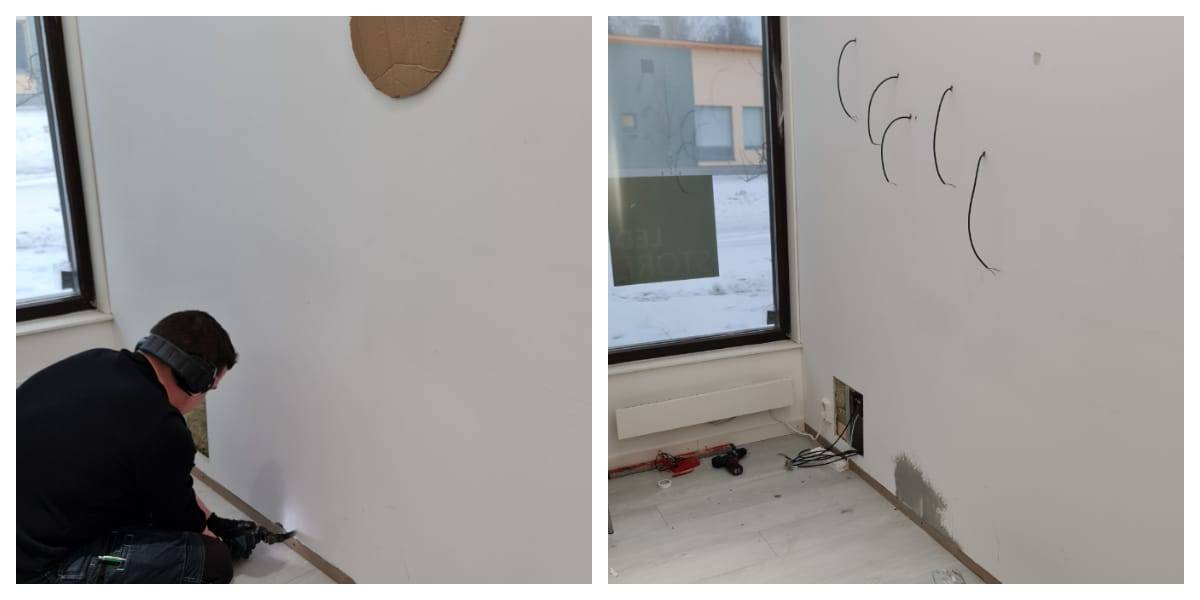

Une scie sauteuse a été utilisée pour scier des trous dans le mur afin de faire passer les fils vers les luminaires. Près de l'ouverture de la trappe de service, un trou a été pratiqué entre les colonnes pour faire sortir les fils. Des trous pour les conducteurs ont été faits dans l'enveloppe pour les amener jusqu'à la trappe de service. Un câble à faible courant à trois fils de 0,5 mm2 a été utilisé pour assurer un contrôle correct de la température de couleur des lampes.

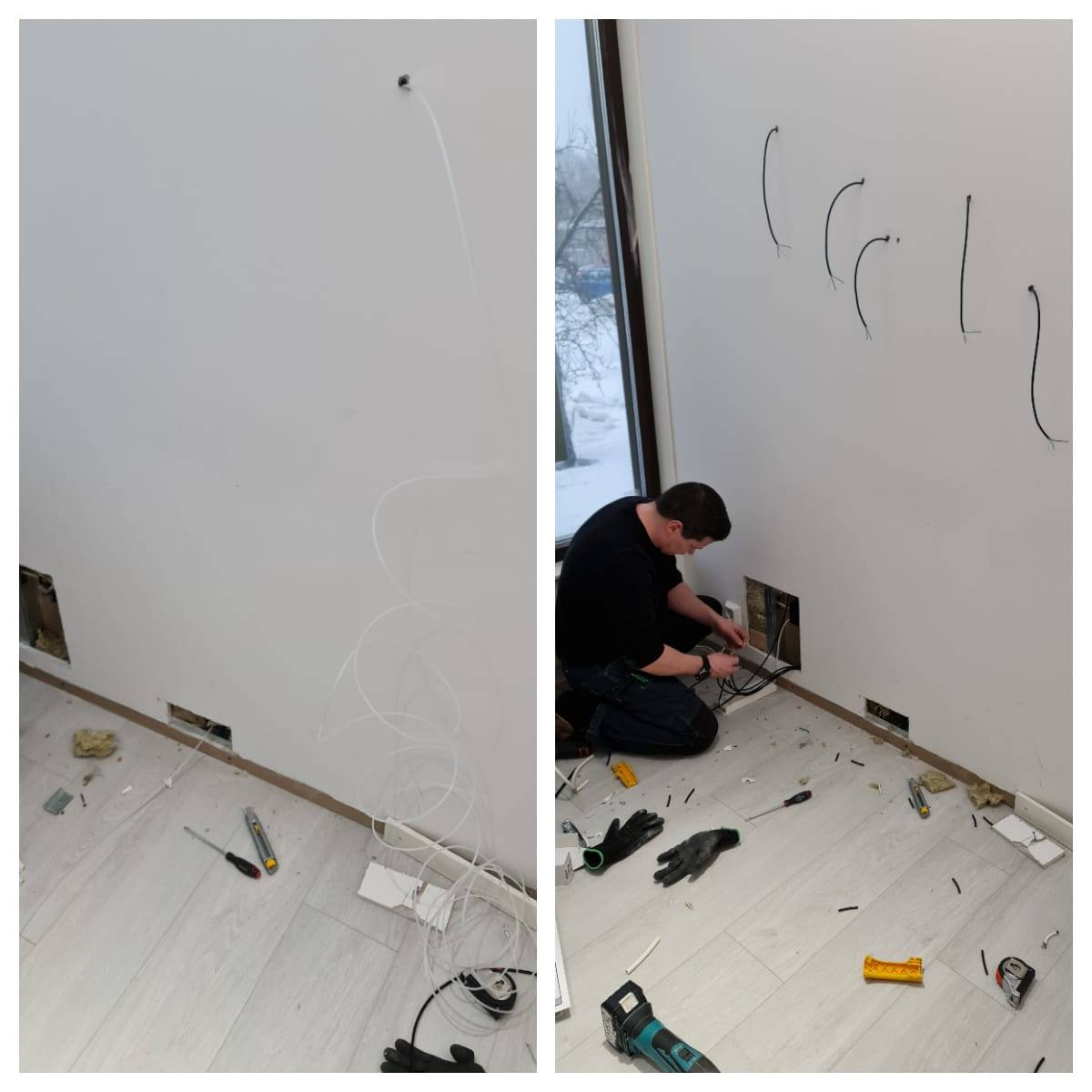

En plus de la trappe de service, une ouverture plus petite a été pratiquée dans le mur, et les fils ont été tirés à l'aide d'un ressort. Un trou a été percé dans la cavité pour permettre aux fils d'être acheminés jusqu'au transformateur. L'électricité a été distribuée aux nouvelles lampes à partir d'une prise située à côté de la trappe de service. Les travaux sur le réseau électrique ont nécessité la visite d'un professionnel. Les travaux de basse tension peuvent être effectués par le consommateur lui-même, pour autant qu'il soit familiarisé avec le sujet :)

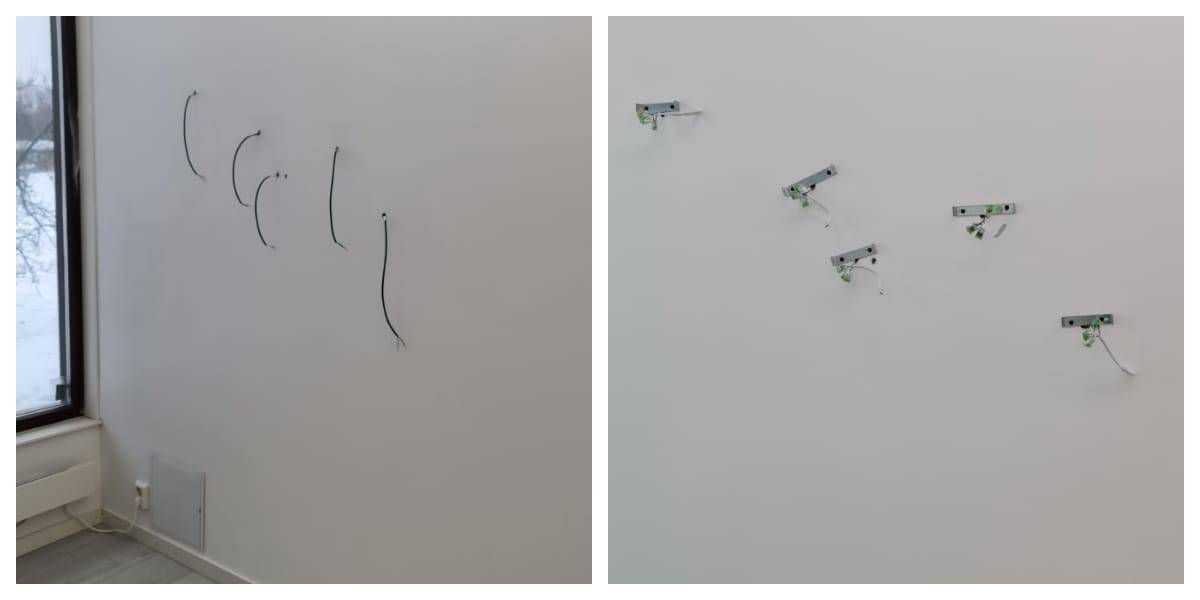

Tout le câblage et le transformateur ont été introduits à l'intérieur du mur. Pour le montage, des supports muraux ont été vissés dans le mur et les connecteurs rapides d'Eclipse ont été raccordés aux fils de montage de Wagoa.
La trappe de service a ici une dimension de 33x33 cm. Des dimensions plus petites sont disponibles sur demande, mais dans cet espace, la trappe de service reste derrière le meuble. Tous les câbles et le transformateur peuvent être placés à l'intérieur du mur. Des supports muraux ont été vissés dans le mur pour le montage. Comme les luminaires sont ronds, les supports n'ont pas besoin d'être en ligne droite. L'appareil a été fixé au luminaire à l'aide de trois connecteurs à levier à deux positions par luminaire, auxquels le connecteur rapide d'Eclipse a été connecté. Le fil rouge se connecte au positif, le fil noir produit un blanc froid et le fil blanc produit un blanc chaud. Le commutateur de contrôle de la température de couleur du luminaire a été retiré pour permettre un contrôle progressif des lumières. Lorsqu'il est installé avec le commutateur de température de couleur, le luminaire fonctionne à l'une des trois températures de couleur sélectionnées (chaude, neutre, ombre froide).

Appairage avec des contrôleurs sans fil Zigbee

Une fois les luminaires installés et sous tension, ils peuvent être connectés soit à un seul contrôleur, par exemple un contrôleur mural, soit à deux contrôleurs ou plus via un système de contrôle intelligent. N'oubliez pas d'insérer les piles si vous avez une télécommande, et de retirer le couvercle de protection à l'arrière de la pile si vous avez un contrôleur mural. Si un seul contrôleur suffit, il n'est pas nécessaire d'appairer un contrôleur intelligent. Le transformateur possède un récepteur intégré avec lequel le contrôleur est apparié. Par exemple, l'appairage avec un contrôleur mural sans fil se fait facilement en appuyant quatre fois sur le bouton prog du transformateur pour ouvrir la connexion d'appairage. Approchez le contrôleur du transformateur (à moins de 10 cm) et appuyez d'abord sur le bouton marche ( I ) pour "réveiller" l'appareil et faire clignoter le voyant vert. Appuyez ensuite une fois sur le bouton d'augmentation de la luminosité (sous le bouton de marche). L'établissement d'une connexion prend quelques instants. Une fois la connexion établie, les voyants clignotent deux fois. La méthode de connexion est appelée appairage TouchLink. Le guide d'appairage de la télécommande se trouve dans le lien du produit dans la boutique en ligne sous Fichiers : https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din Nous avons parlé de l'appairage via un hub/bridge dans l'article Contrôle d'éclairage Zigbee partie 2.

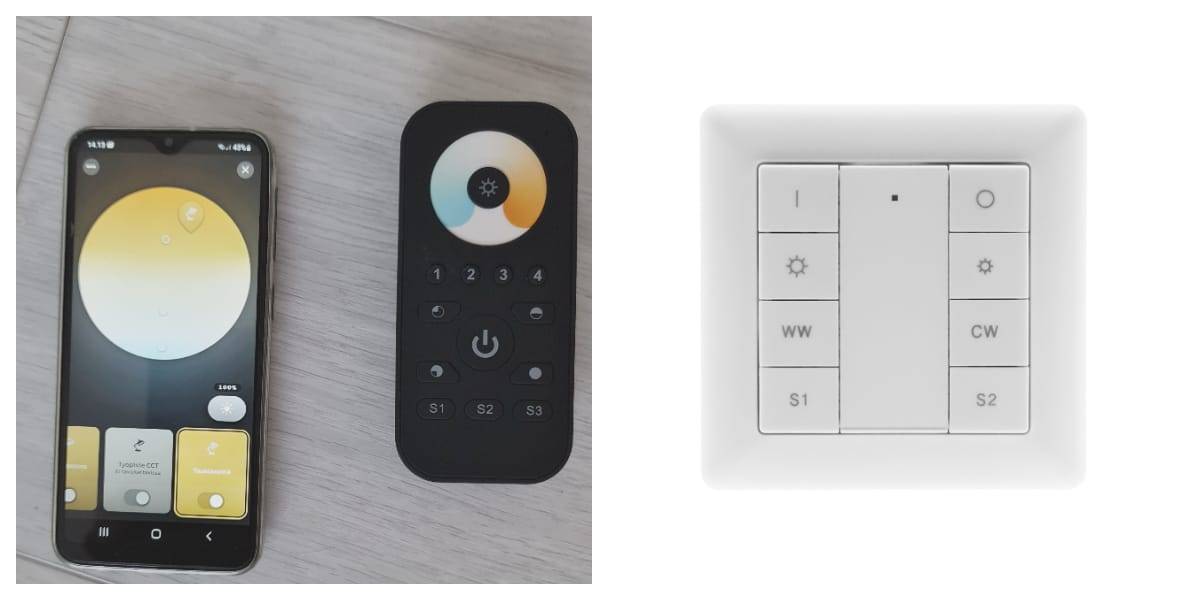

Il existe différentes options de contrôle pour l'éclairage mural. À gauche, une télécommande connectée à l'application Philips Hue. Le contrôleur mural peut également être connecté à la commande Hue, ce qui permet de programmer et de minuter. Il n'est pas nécessaire d'activer le contrôle intelligent, car le contrôleur sans fil peut être associé à un transformateur sans hubs ni apps. Les contrôleurs permettent de régler la luminosité et la température de couleur de la lumière en continu.

Coûts et temps consacrés à l'œuvre d'art murale

Cinq Eclipses, un transformateur RF de 75 W, des câbles de connexion et un contrôleur sans fil ont coûté au total 593 euros (TVA incluse). En outre, de la peinture, de la chape, des connecteurs et des outils ont été nécessaires, ainsi que des compétences professionnelles en électricité. L'argent a permis d'obtenir un luminaire LED d'une puissance de 60 watts et un éclairage indirect de 4 800 lumens. Ce projet a nécessité 8 heures de travail effectif au total. Pour une mise en œuvre plus simple et plus rapide, il est possible de fraiser la colonne derrière une plinthe de 7 à 10 cm de haut, par exemple. En outre, si la cloison n'est pas isolée par de la laine ou un matériau similaire, il est plus rapide d'importer les fils, car il n'est pas nécessaire d'utiliser le cordon de tirage pour tirer les fils. L'installation des luminaires nécessite de si petits trous dans le mur que si la surface du mur est propre, aucune peinture n'est nécessaire. Dans sa forme la plus simple, le projet peut être achevé en 3 heures de travail environ.

Eclairage indirect depuis l'arrière d'un mur ou d'un panneau de meuble

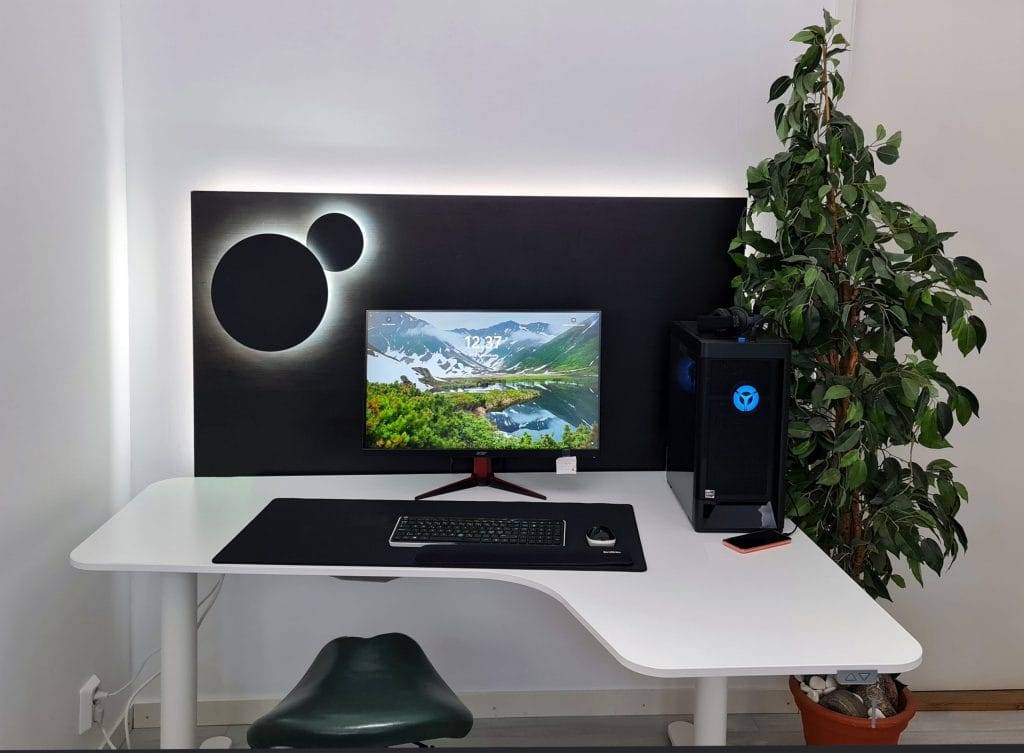

Les appliques Eclipse sont également idéales pour être montées, par exemple, sur des panneaux de meubles. Dans la solution présentée ici, un plateau de table en nid d'abeille a été transformé en élément d'éclairage derrière un poste de travail. Le transformateur de commande sans fil de 50 W a un trou usiné à l'arrière du panneau. L'épaisseur du transformateur n'est que de 33 mm par rapport aux 35 mm d'épaisseur du panneau du meuble. En outre, un rebord de 25 mm a été monté derrière le panneau, auquel un rail LED a été fixé pour éclairer le long du mur. Le prix de l'éclairage et du contrôle de cet ensemble n'était que de 466 e (TVA incluse). Il vous suffit de soulever l'unité sur le mur à l'aide des vis et de la fixer à la prise, car la fiche est prête à l'emploi. L'applique murale peut être facilement contrôlée sans fil avec un contrôle de la température des couleurs et de la gradation. Pour une description plus détaillée du projet, que vous pouvez également réaliser vous-même, lisez le prochain article de notre blog. Vous trouverez ci-dessous une photo de ce projet dans son état final. Si vous êtes intéressé par les lampes présentées dans cet article, nous serons heureux de vous fournir de plus amples informations. Vous pouvez également visiter notre magasin à Koivuhaas, Mesikukantie 16, 01300 Vantaa, Vantaa. Nos salles d'exposition "Tout en un" proposent tous les produits présentés dans cet article. Nous servons tous les groupes de clients, des consommateurs aux entrepreneurs, sous un même toit. Visitez le magasin.
