Lumière plus douce dans les toilettes pendant la rénovation
Le point de départ de la rénovation était l'éclairage des toilettes de 1,5 mètre carré. L'éclairage était auparavant assuré par un seul plafonnier, mais lorsque la rénovation s'est avérée nécessaire, le client souhaitait ajouter de la variété et de l'ambiance à l'éclairage de ce petit espace. Les toilettes disposent d'une fenêtre, mais pendant la majeure partie de l'année, la lumière provenant de la fenêtre est insuffisante.

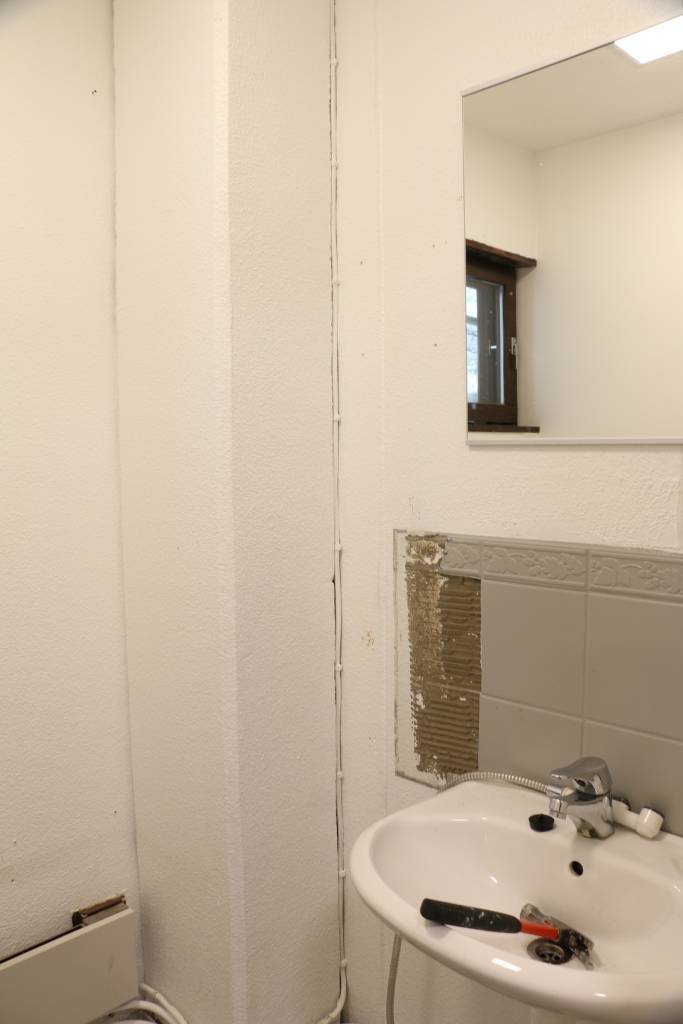

Figure 1, Avant la rénovation, l'éclairage était assuré par un seul luminaire au milieu du plafond. La quantité de lumière était suffisante, mais l'éclairage devait être plus vivant et atmosphérique.
Il a été décidé de mettre en place un éclairage avec un profil LED indirect et un miroir lumineux
Ils souhaitaient investir dans l'éclairage du petit espace des toilettes afin de le rendre plus atmosphérique. Il y avait suffisamment de lumière, mais ils voulaient remplacer le plafonnier à interrupteur unique par un éclairage plus variable. Pour que l'espace soit aussi spacieux et calme que possible, le blanc et le gris ont été choisis pour les murs, le sol et le mobilier.
Il a été décidé d'utiliser l'éclairage comme élément décoratif, et une bande LED de 14,4 W/m a donc été choisie pour le plafond. La bande LED a également été installée à l'arrière-plan du nouvel élément des toilettes murales. La puissance de cette bande LED a été fixée à 7,2 W/m, et la couleur de la lumière a été choisie comme blanc chaud. En outre, un projecteur HALO600 a été choisi pour l'évier. Il fournit un éclairage polyvalent et réglable.
En abaissant le plafond, la bande de LED a été joliment cachée et l'éclairage a été indirect. L'abaissement a été réalisé sur toute la surface du toit, et la bande de LED sur les côtés du mur est commandée par un contrôleur sans fil. Un détecteur de mouvement a été choisi pour la bande de LED qui éclaire l'arrière de l'élément mural des toilettes. L'éclairage du miroir est commandé par un interrupteur situé sur le miroir.
Figure 2, une chute de 60 mm a été réalisée pour la bande Led. L'épaisseur de la plaque de plâtre dans le socle est de 13 mm et un bois de 48x48 mm a été utilisé comme bois d'encadrement. Un espace de 70 mm a été laissé à côté du mur et le profilé en aluminium pour la bande LED était un profilé bas de 8x17 mm avec un couvercle en plastique, coupé sur mesure, qui éclaire directement vers le haut. Le profilé angulaire illustré sur la photo peut également être utilisé.
La profondeur de la chute de la bande LED à éclairage indirect derrière l'élément WC mural est de 3 cm, avec un profilé en aluminium peu profond de 8x17 mm. Le couvercle de l'élément WC mural sert également de trappe de service, ce qui permet de l'enlever facilement.

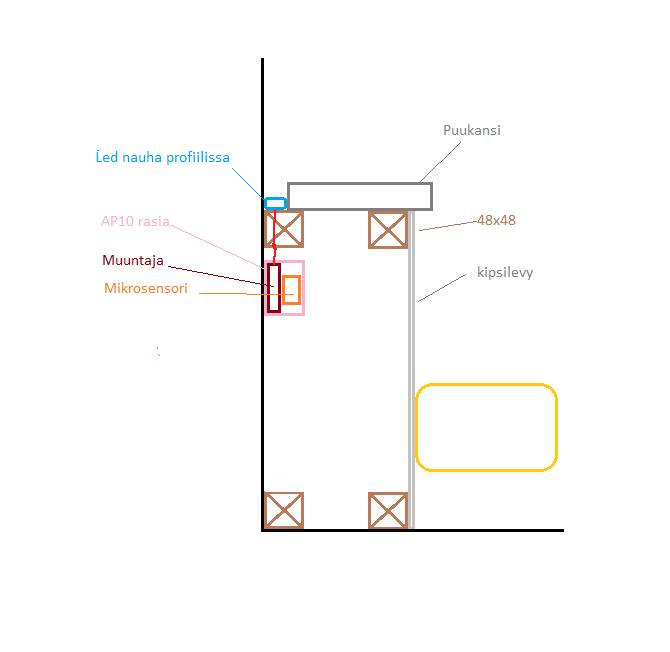

Figure 3, Vue structurelle de la bande LED derrière un élément de WC muralFigure 4, Bande LED chaude 3000K à éclairage indirect avec une puissance d'entrée de 7,2 W/m dans un profil de surface bas. La lumière est allumée par un capteur de mouvement, de sorte que les toilettes bénéficient toujours d'une belle lumière chaude sans qu'il soit nécessaire d'utiliser un interrupteur. Le capteur a une durée d'allumage réglable de 1 seconde à 10 minutes.
Création d'un éclairage décoratif
Pour la bande LED qui traverse le toit, on a choisi une bande LED de 14,4 W/m de TCC avec contrôle de la température de couleur, qui éclaire environ 500 lumens par mètre dans l'éclairage cible. En lumière indirecte, l'éclairement est estimé à 250 lumens par mètre lorsque la lumière est réfléchie par le plafond et que les surfaces réfléchissantes sont blanches et peintes. La bande LED a été installée le long de chaque bord, pour un total de 3,2 mètres, et la pièce a été uniformément éclairée. Le centre de la pièce bénéficie d'un éclairage confortable d'environ 200 lux lorsque seul le plafonnier est allumé.
L'éclairement de la lumière indirecte dépend beaucoup de la couleur et du matériau de la surface réfléchissante, ainsi que de l'angle de réflexion et de la distance par rapport à la source lumineuse. Un profilé d'aluminium bas et orienté vers le haut avec un couvercle en plastique a été choisi pour la bande LED. Ce choix a été fait pour obtenir l'éclairage le plus uniforme possible. Les alternatives à un profilé droit éclairant vers le haut comprennent un profilé à 45 degrés, qui réfléchit plus de lumière sur le mur mais présente une coupure légèrement plus forte entre l'éclairage et l'ombre.
Alimentation de la bande LED Un transformateur RF de 100W avec commande sans fil a été installé entre le downlight et le plafond. Un contrôleur de lumière LED sans fil contrôlé par la température de couleur a été installé pour remplacer l'interrupteur précédent.
Une installation à angles multiples peut être réalisée en soudant de courtes entretoises d'environ 5 cm entre les bandes de LED, car ni la bande de LED ni le profilé ne peuvent être pliés latéralement. Vous pouvez effectuer vous-même l'enfoncement et le collage de la bande de LED sur le profilé ou le faire préfabriquer par LedStore LedPaja.

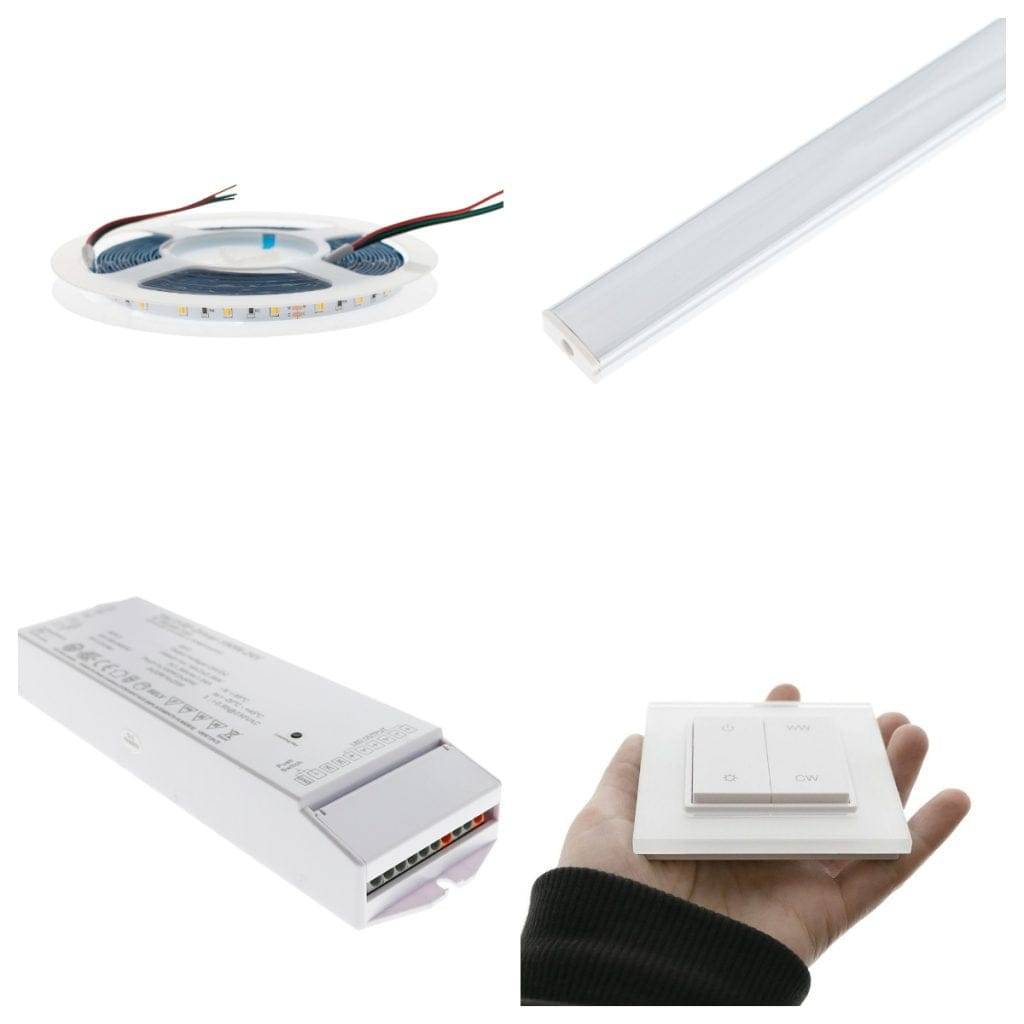

Figure 5 : Bande de LED avec contrôle de la température de couleur (CCT). Pour l'installation, un profilé d'aluminium peu profond a été utilisé, coupé à la bonne taille, et la bande de LED a été soudée dans les coins aux dimensions appropriées. Une alimentation sans fil et un bouton de réglage de la température de couleur ont également été installés.
Une autre option consiste à utiliser une bande de LED CCT qui peut être pliée latéralement. Dans ce cas, les profilés sont coupés à la bonne taille et la bande est pliée dans les coins facilement et en toute sécurité. Aucun poinçonnage n'est nécessaire, mais l'espace d'installation doit être suffisant pour que la bande LED soit visible une fois installée.

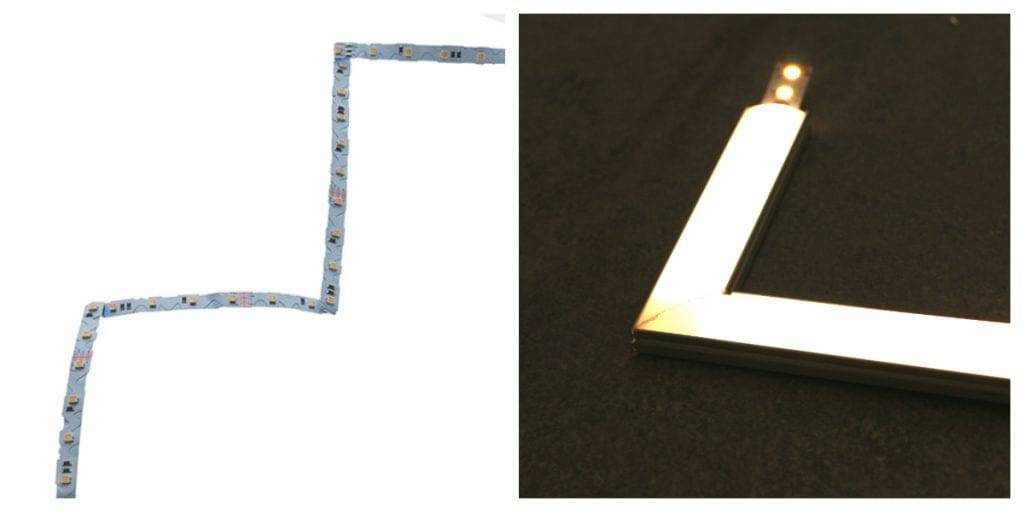

Figure 6 : La bande de LED à température de couleur réglable peut être utilisée pour créer une large gamme d'angles et de formes sans qu'il soit nécessaire de couper et de perforer la bande de LED. Le profilé en aluminium peut être découpé dans un gabarit, ce qui donne au ruban une surface de refroidissement et lui permet d'être installé à l'abri de la poussière et de la saleté.
Commande sans fil de l'éclairage indirect du plafond
Avec une solution de commande sans fil, le bouton n'a pas besoin d'être câblé séparément, mais une connexion par radiofréquence (RF) est établie entre le transformateur de la bande LED et le bouton. Les boutons WW et CW à droite permettent de régler en continu la température de couleur de la lumière entre le blanc chaud et le blanc froid. Le bouton de gauche permet d'allumer et d'éteindre les lumières, et le bouton du bas, lorsqu'il est maintenu enfoncé, permet d'éclaircir et d'atténuer les lumières de manière uniforme.
Le bouton de commande sans fil peut être placé librement où vous le souhaitez. La touche de température de couleur réglable en continu WW produit une lumière plus chaude et CW une lumière plus froide.
La rénovation commence - charpente des murs et abaissement du toit
Les toilettes murales ont été fermées et, en même temps, l'ensemble des toilettes a été repeint et les parties en bois ont été traitées. Un couvercle de 2 cm de moins que la profondeur totale et d'une hauteur de 3 cm a été fabriqué sur le dessus de l'enceinte. Cela a permis de créer une rainure à côté du mur pour la bande LED, qui fournit un éclairage indirect du bas vers le haut. Un capteur de mouvement a été connecté à la bande LED, de sorte qu'une lumière s'allume toujours dans les toilettes lorsque le capteur détecte un mouvement. Le transformateur de la bande LED et le détecteur de mouvement s'intègrent bien dans le boîtier des toilettes murales, où une prise a également été installée pour l'alimentation électrique.

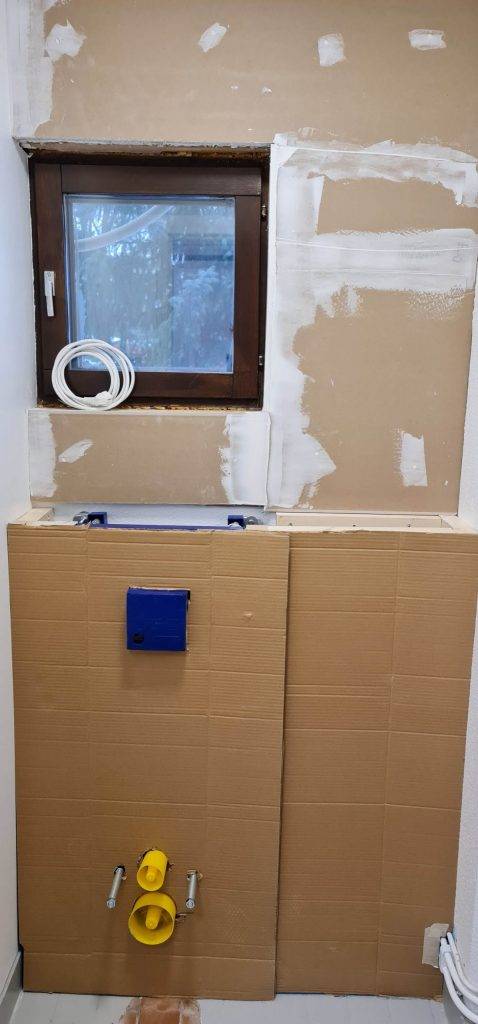

Figure 7, la paroi de la cabine des toilettes. Une rainure a été laissée derrière la cloison pour une bande LED à éclairage indirect.
Après le revêtement des murs, le toit a été abaissé. Des poutres de 48x48 mm ont été fixées au plafond, et les trous de vis ont été lissés, poncés et peints plusieurs fois. Un trou a été découpé dans l'abaissement pour la valve de ventilation. Les bords du palier inférieur ont été raccourcis de 7 cm par rapport au plafond pour permettre à la lumière de pénétrer dans la pièce.

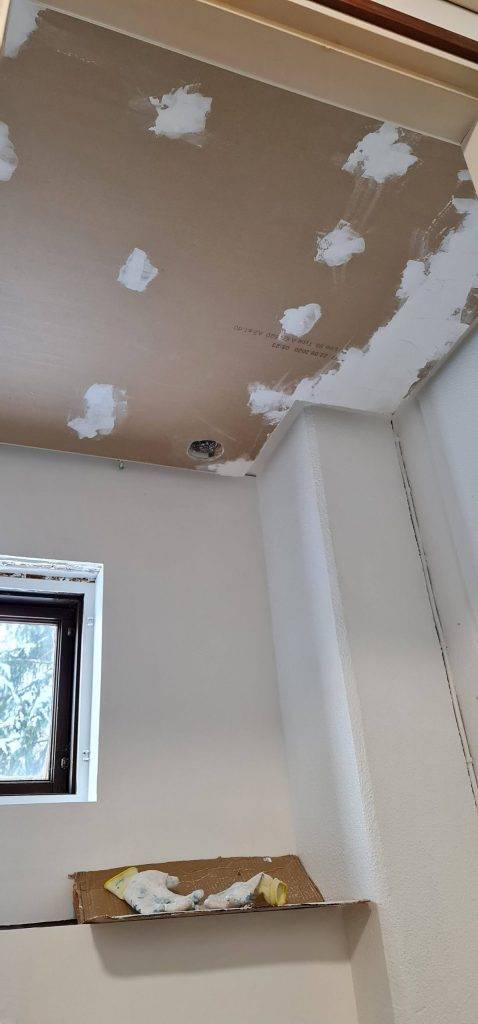

Figure 8, abaissement fixé et trous de vis nivelés
La rénovation progresse - L'éclairage CCT crée de nombreuses atmosphères différentes
Une fois l'éclairage indirect autour du plafond et la bande LED derrière l'élément mural en place, il a été possible de voir à quel point le réglage de la température de couleur de la lumière dans la bande LED du plafond affectait l'atmosphère de la pièce. Les variations de température de couleur vont d'environ 2800 kelvins à environ 5500 kelvins dans la série de photos suivante.

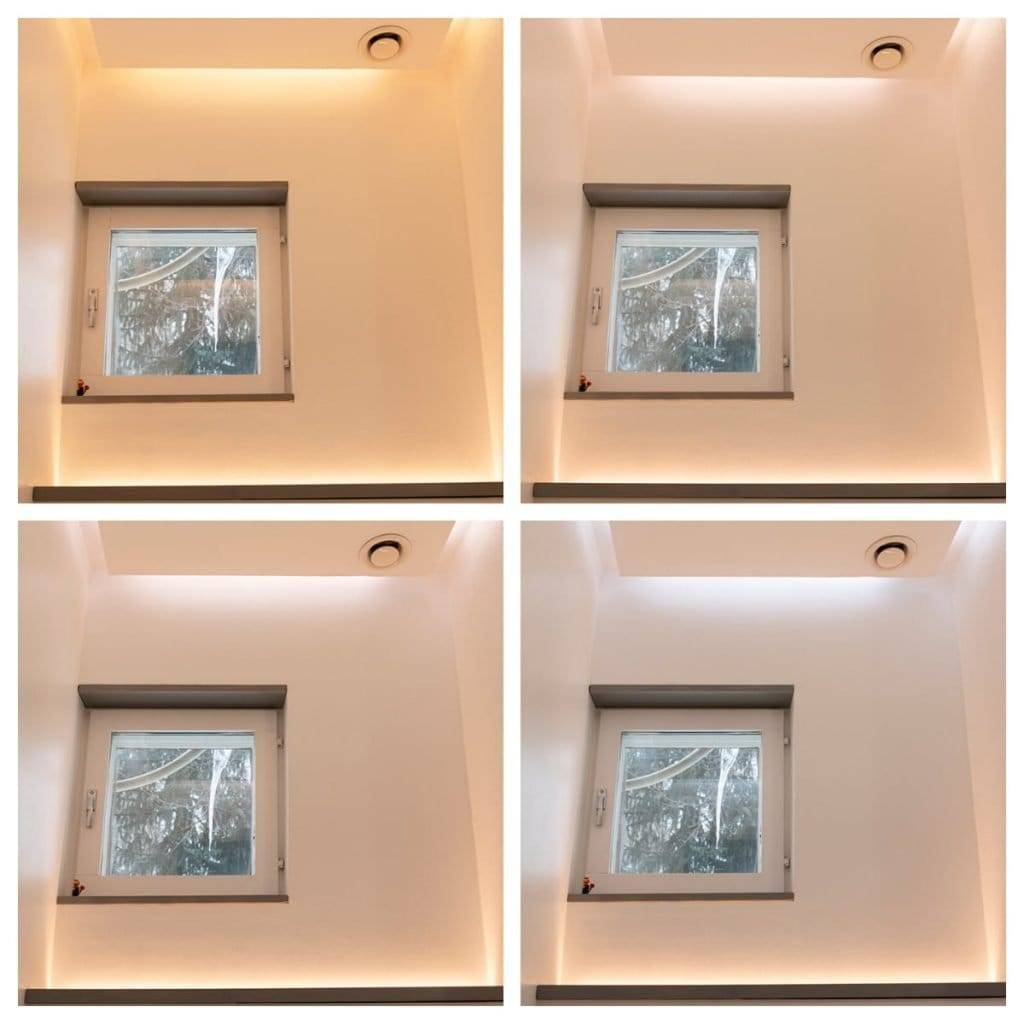

Figure 9 : Le ruban de LED CCT avec contrôle de la température de couleur modifie l'ambiance et l'aspect de l'ensemble de l'espace.

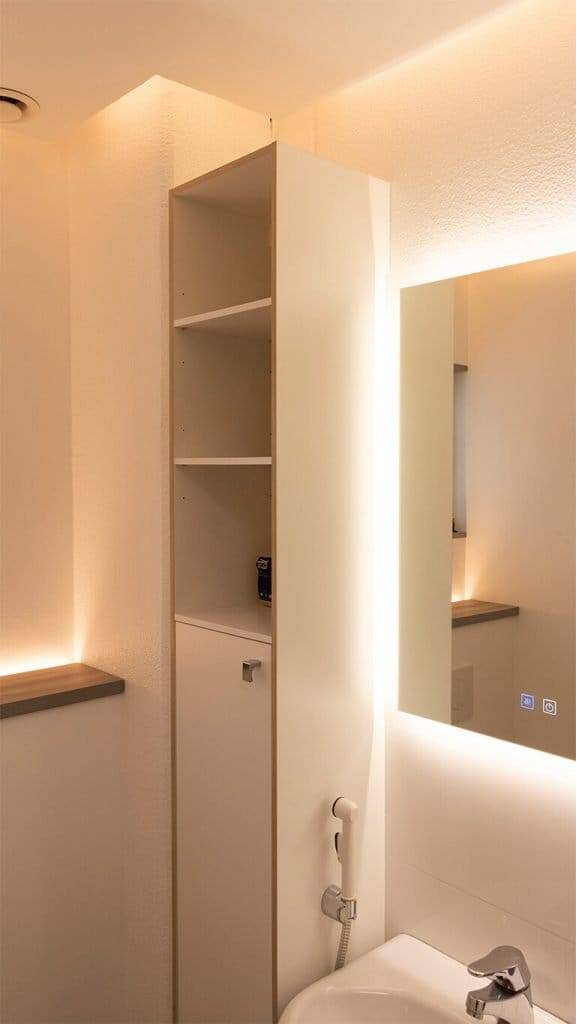

Le HALO 600 est entouré d'une bande LED d'une teinte neutre de 4000K. La teinte neutre est fraîche et idéale pour la décoration, par exemple. Avec un total de 2,5 mètres de bande LED, le spot LED fournit beaucoup de lumière pour un petit espace de toilettes. La lumière est émise à la fois à travers le bord en verre dépoli du miroir et indirectement à travers les murs. Lorsque la lumière du miroir est allumée, le rendement lumineux de l'espace de 1,5 mètre carré est doublé.
Figure 10, Le projecteur HALO 600 a une teinte de lumière blanche neutre de 4000K, idéale pour les applications décoratives.
Coût total de la rénovation 2 500 EUR
Presque tout a été remplacé dans les toilettes, à l'exception de l'évier et du robinet. Le coût total de la rénovation s'est élevé à 2 577 euros, main d'œuvre comprise. Lorsque les prix des solutions d'éclairage sont calculés séparément, le prix de l'éclairage indirect du plafond s'élève à 550 euros. Le coût de la bande LED derrière l'élément mural est de 165 euros, tandis que le coût du miroir LED est de 345 euros. La bande LED est préinstallée dans le miroir.
Cet éclairage à trois niveaux fournit un éclairage variable et changeant dans un espace grâce à des commandes faciles à utiliser. Le luminaire est un élément décoratif qui apporte une touche de luxe à l'espace. L'éclairage au plafond est le poste de dépense le plus important en matière d'éclairage. Il peut également être réalisé avec une bande LED de 7,2 W/m, auquel cas nous recommandons un profil d'angle de 45 degrés pour diriger la lumière. Le prix est alors de 287 euros, mais le contrôle de la température de couleur n'est pas inclus.

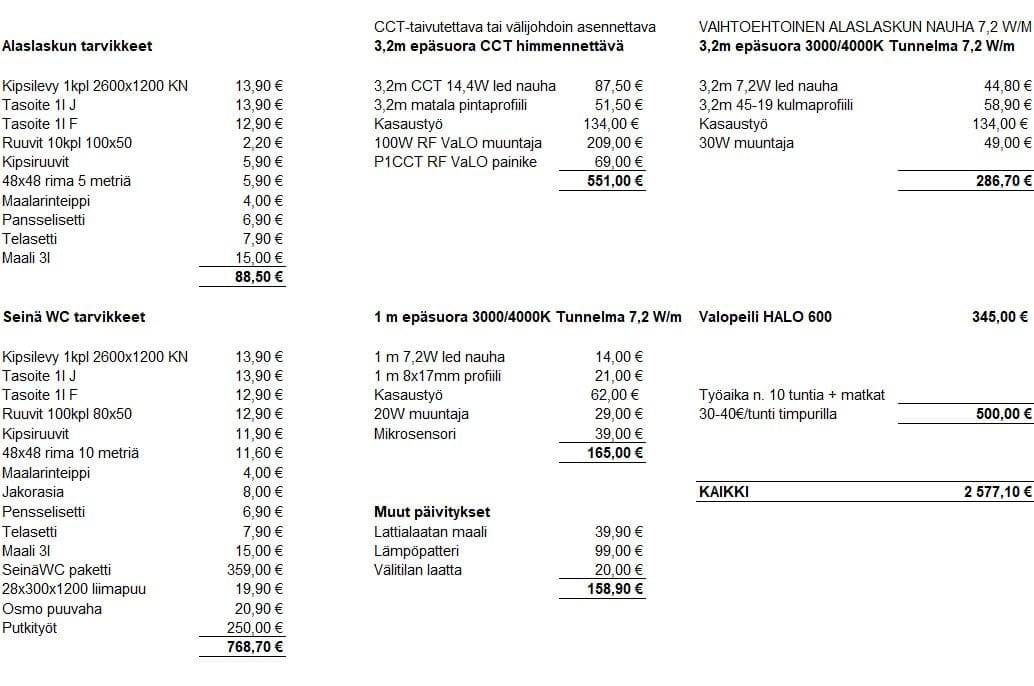

Figure 11, Coût total de la rénovation des toilettes avec tous les matériaux et travaux 2 577 EUR
