Bande lumineuse à LED Interrupteur OVI, 12V-24V

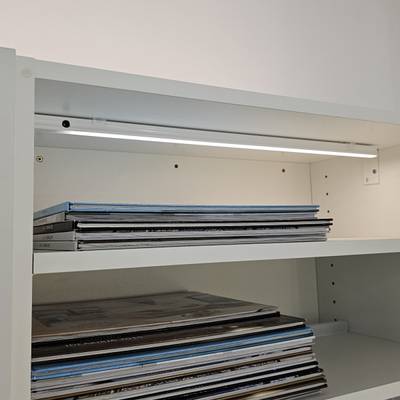

Interrupteur OVI pour bande LED. La solution idéale pour les portes d'armoires, les portes coulissantes ou les tiroirs. Le capteur OVI allume les lumières lorsque l'obstacle se trouve devant le capteur. Plage de détection de 1 à 10 cm devant l'obstacle. Les lumières s'éteignent lorsque l'obstacle revient. S'adapte uniquement à notre profilé LED 16x18mm.

S'adapte parfaitement à nos profils en aluminium de 2500 mm de long. Peut être utilisé avec des bandes 12V et 24V. Charge maximale avec une bande 12V 96W et avec une bande 24V 192W (8A), mais nous recommandons de calculer un écart de 10% (c'est-à-dire 12V max. 87W et 24V max. 174,5W).

Installation

Soudure à l'étain entre le ruban et le transformateur (c.-à-d. sortie 12-24V et entrée 12-24V).

• Veillez à utiliser un transformateur DC et non un transformateur DC. Le courant doit être coupé lorsque vous allumez le transformateur.
• Assurez-vous que le plus "+" et le moins "-" sont correctement connectés au transformateur. Le plus et le moins ne doivent pas être interconnectés, mais le plus doit être connecté au plus et le moins au moins.
• Fixer le capteur avec le ruban dans la douille, le ruban Led va vers la tête du capteur et le fil d'alimentation s'éloigne du capteur.
• Le capteur OVI est monté en perçant un trou de 8 mm sur le côté du profilé de 16 x 18 mm. La distance minimale entre le trou et l'extrémité du profilé est de 40 mm.

Utilisation de l'interrupteur OVI

• La lumière s'allume lorsque l'obstacle se trouve à une distance de 1 à 10 cm devant le capteur
• La lumière s'éteint lorsque le capteur est couvert

Dimensions

Dimensions de l'interrupteur pendulaire 10x51 mm plus les fils de connexion aux deux extrémités.
