variateur LED avec transformateur CCT 24V intégré, max. 100W

Variateur LED avec transformateur 24V intégré - contrôle de la luminosité et de la température de couleur avec un seul appareil !

Le gradateurLED avec transformateur CCT 24V intégré est un gradateur LED 24V avec gradateur CCT intégré, qui peut être monté dans une boîte de jonction. Charge max. 100W. Cette solution est spécialement conçue pour les lampes LED CCT à 3 fils (blanc chaud + blanc froid) et permet de contrôler à la fois la luminosité et la température de couleur directement à partir du mur - sans avoir besoin de transformateurs ou de contrôleurs séparés.

L'appareil se connecte directement au secteur 230V comme un gradateur triac standard, mais produit 24V DC pour l'éclairage LED CCT.

Ses dimensions compactes de 55 x 55 mm, sans son propre cadre extérieur fourni, permettent de l'installer dans une boîte de dérivation standard, et il convient par exemple aux cadres Schneider Exxact. Il peut également être encastré dans une prise d'angle disponible chez nous.

Contrôle de la gradation et de la température de couleur à partir du même contrôleur

Le contrôleur fonctionne comme un variateur mural traditionnel :

• Tourner pour régler la luminosité de la lumière
• Double-cliquez pour changer le mode de contrôle de la température de couleur (chaud ↔ froid)

La solution est logique et facile à utiliser - il n'est pas nécessaire d'apprendre des applications ou des systèmes de contrôle distincts. La mise en œuvre câblée garantit un fonctionnement fiable sans connexions sans fil.

La solution parfaite pour le contrôle de l'éclairage des cuisines et des meubles

Le variateur Led 24V CCT 100W est idéal pour les applications où vous souhaitez contrôler à la fois l'ambiance et l'efficacité de l'éclairage de travail :

• Eclairage d'appoint des armoires de cuisine
• Prises d'angle en saillie pour remplacer les anciennes prises
• Eclairage de miroir dans la salle de bain
• Éclairage d'appoint dans une buanderie
• Penderies et zones de stockage
• Éclairage indirect au plafond
• Éclairage de magasins et de meubles

Une solution particulièrement pratique pour les situations où l'on souhaite éviter un transformateur 24V séparé et rendre l'installation aussi compacte que possible.

Points à prendre en compte

Capacité de charge de 100 W seulement, à prendre en compte lors de la conception ! Par exemple :

• une bande de LED CCT de 14,4 W (puissance absorbée de 8 W/m) durera donc 12 mètres.
• bande de LED CCT de 30 W pour l'éclairage plat de la cuisine (éclairage d'appoint, puissance absorbée d'environ 17 W/m) : 5 mètres.
• spots 9W CCT 10 pcs

Difficile à installer ultérieurement, à moins que le câblage ne soit relié à un ancien interrupteur dans le mur. En général, il n'y a que 2 ou 3 fils pour l'interrupteur dans le mur.

Installation

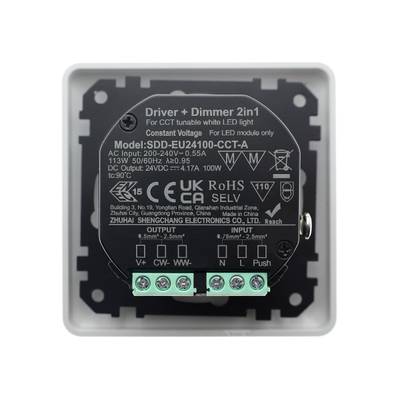

L'unité est installée dans une boîte de jonction standard et connectée directement à une alimentation de 230V. La sortie est de 24V DC avec trois fils : +, WW (blanc chaud) et CW (blanc froid).

Le câblage recommandé est à 5 pôles :

• 2 fils en entrée (230V)
• 3 fils vers la lampe (24V +, WW, CW)

Le transformateur étant intégré au variateur lui-même, aucune alimentation séparée n'est nécessaire. Cela accélère l'installation et réduit le nombre de points de connexion. L'installation doit être effectuée par un électricien professionnel.

Caractéristiques techniques

• Tension d'entrée : 230V AC
• Tension de sortie : 24V DC
• Charge maximale : 100W
• Sortie : +, WW, CW (3 fils CCT)
• Convient aux produits LED 24V CCT
• Dimensions : 55 x 55 mm
• Montage dans une boîte de jonction standard
• Compatible avec les cadres Schneider Exxact et autres
• Couleur : blanc mat
• Convient aux luminaires LED Maxxit

Pourquoi choisir le gradateur de LED 24V CCT 100W ?

Cette solution combine un transformateur LED 24V et un gradateur CCT en un seul produit. Tout d'abord, nous avons un gradateur à rouleau qui tient dans une boîte de cabine et qui fait tout ! Il rend l'éclairage simple, fiable et convivial, sans aucun composant supplémentaire.

Le service clientèle de LedStore répondra à toutes vos questions techniques !

FAQ - Foire aux questions

Plus de questions fréquemment posées sur le produit

Puis-je l'utiliser avec une bande LED standard de 24V ?

Ce modèle est destiné aux produits LED CCT à 3 fils (blanc chaud + blanc froid). Il ne convient pas aux bandes LED monochromes sans fonction CCT.

Ai-je besoin d'un transformateur 24V séparé ?

Non, vous n'en avez pas besoin. Le transformateur est intégré dans le variateur. L'appareil est directement connecté à la tension secteur de 230V.

Peut-il être installé à la place d'un variateur normal ?

Oui, physiquement, l'appareil s'insère dans une prise murale normale. Cependant, veuillez noter que le contrôle CCT nécessite un câblage à 5 conducteurs (2 à l'intérieur, 3 à l'arrière de la lumière).

Ce dispositif fonctionne-t-il sans fil ou avec un contrôle intelligent ?

Non. Il s'agit d'une solution câblée, à sécurité intégrée, sans connexions sans fil, applications ou piles.

Où cette solution convient-elle le mieux ?

Particulièrement pour les éclairages sous les armoires de cuisine, l'éclairage des meubles et d'autres applications où vous souhaitez contrôler l'ambiance et la teinte de la lumière de travail directement à partir du mur et où le câblage est possible.

Quelle est la charge maximale pouvant être connectée à l'unité ?

La charge maximale est de 100W 24V CCT LED lighting.
