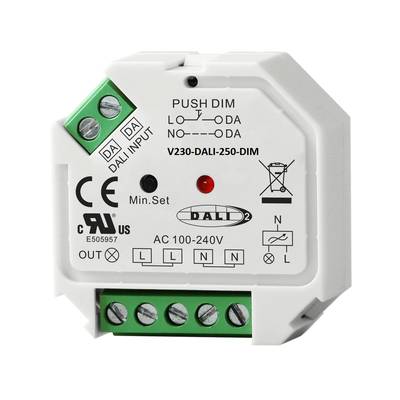

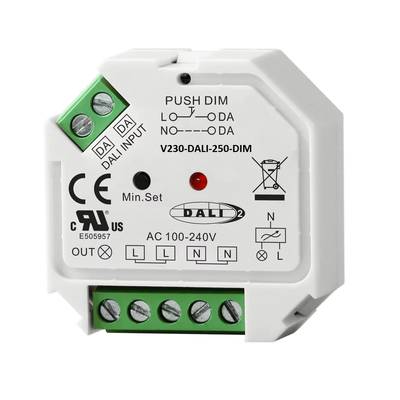

DALI DT6 Variateur LED 250W + PUSHDIM

Variateur DALI DT6 TRIAC 250W avec option PUSHDIM

Variateur DALI TRIAC de haute qualité, pouvant supporter une charge max. 250W. Le gradateur a une sortie unique qui peut être connectée à plusieurs luminaires si nécessaire. Le disque du gradateur est équipé de connecteurs à vis sur l'entrée et la sortie. Le gradateur peut être utilisé dans un système DALI2.

Vous pouvez également utiliser le gradateur comme récepteur PUSH-DIM !

Garantie jusqu'à 5 ans !

L'alimentation ne convient que pour les zones sèches (IP21).

CE, RoHS, SELV

Comment utiliser le variateur 250W DALI DT6 ?

Utilisez-le comme gradateur DALI

Connectez n'importe quel appareil d'éclairage à gradation TRIAC, jusqu'à une charge maximale de 250 W. Configurez les paramètres dans le logiciel DALI.

Utiliser ce module comme module PUSH-DIM

Connectez des fils supplémentaires de 8-230V pour que ce module PUSH DIM puisse être utilisé avec n'importe quel appareil d'éclairage à gradation TRIAC. Vous pouvez transformer un bouton-poussoir ordinaire en bouton PUSHDIM en ajoutant un ressort.

Caractéristiques de l'enrouleur DALI DT6 250W TRIAC

• Interface DALI-2 intégrée, dispositif DALI DT6
• Dimmable pour plusieurs types de charge Puissance de sortie max. puissance de sortie max. 400W
• Entrée et sortie avec bornes à vis, sûres et fiables
• Gradation sur le bord de fuite, compatible avec les charges résistives et capacitives
• Fonction innovante de réglage de la luminosité minimale
• Entrée de bouton-poussoir à fil unique pour la fonction de gradation par poussée
• Compatibilité élevée avec les interrupteurs à bouton-poussoir universels 8V-230V~
• Taille mini, facile à installer dans un boîtier mural de taille standard
• Classé IP20, convient aux applications d'éclairage LED en intérieur
• 5 ans de garantie

Qu'est-ce que DALI ?

La gradation DALI est un système de contrôle de l'éclairage qui utilise un protocole numérique pour communiquer entre le contrôleur d'éclairage et les lampes elles-mêmes. Cela permet un contrôle précis de la luminosité et de la couleur des lampes individuelles ou des groupes de lampes, ainsi que la mémorisation et la restauration de conditions d'éclairage préprogrammées. Les systèmes de gradation DALI se composent généralement d'un contrôleur DALI qui envoie des commandes et de luminaires compatibles DALI qui peuvent recevoir ces commandes et y répondre.

Le système DALI fonctionne le mieux lorsqu'il est conçu et construit dès le départ. En effet, il nécessite deux fils de commande entre les appareils.

Les principales caractéristiques d'un système DALI sont les suivantes

• C'est un protocole gratuit ! Tout le monde peut l'utiliser.
• La certification DALI2 exige que les appareils fabriqués par différentes entreprises fonctionnent ensemble. LedStore n'utilise que des produits certifiés.
• DALI est relativement facile à mettre en œuvre. Vous pouvez installer les fils d'alimentation et de commande côte à côte, car ils n'ont pas besoin d'être protégés. Il y a donc 5 fils partout : L, N, terre et 2 fils de contrôle (5×1,5 MMJ).
• Les fils peuvent être installés comme vous le souhaitez, à condition qu'ils se trouvent à moins de 100 m du contrôleur DALI BUS. La distance peut être encore plus grande si des répétiteurs sont utilisés. La longueur maximale recommandée du réseau DALI est de 300 mètres.
• Comme DALI utilise des signaux numériques pour la communication au lieu de signaux analogiques, les appareils ont les mêmes valeurs de gradation. Les groupes de contrôle sont donc très fonctionnels et précis.
• Le système d'adressage du système (adresse DALI) permet de contrôler individuellement chaque appareil ou groupe.
• Un seul maître DALI peut commander jusqu'à 64 DALI ECD.
• Un maître DALI peut contrôler jusqu'à 64 DALI ECG.
• Un maître DALI peut contrôler jusqu'à 16 groupes.
• Un maître DALI peut contrôler jusqu'à 16 scènes.

Terminaux DALI

DALI est difficile à comprendre pour un débutant. Que signifient tous ces termes ? Voici les termes en bref

Maître DALI

Un maître DALI est un centre de contrôle ou un cœur, qui contient généralement aussi l'alimentation électrique du bus DALI. Le maître DALI est le cerveau du système, il contrôle tous les appareils. Le maître peut être programmé et utilisé de différentes manières en fonction du maître.

• Une connexion USB est établie entre l'ordinateur et le maître et le logiciel DALI est installé sur l'ordinateur.
• Version IOT où le maître est contrôlé par un téléphone portable/tablette sans fil sur le même réseau Wlan.

Bus DALI

Si le maître DALI est le cœur du système, le bus DALI en est l'artère. Il transporte toutes les commandes numériquement entre tous les appareils. Le bus est un câble bipolaire qui se connecte à CHAQUE appareil DALI ! La longueur maximale du bus est généralement de 300 mètres. Le bus peut être étendu à l'aide de répéteurs/alimentations ou en ajoutant des maîtres DALI.

Alimentation du bus DALI

Elle est généralement incluse dans le maître DALI. Sa fonction est de maintenir la tension du bus, qui transporte une tension de 100-300mA 16V qui véhicule l'information.

B.E.C

ECG signifie Electronic Contor Gear, c'est-à-dire tout dispositif qui alimente en tension les luminaires, etc. Cela inclut les transformateurs DALI et les relais DALI. Un maître DALI peut contrôler jusqu'à 64 appareils ECG (OUTPUT).

DPE

ECD signifie Electronic Control Device (appareil de commande électronique), un appareil qui commande des dispositifs tels que les boutons DALI et les capteurs DALI. Un maître DALI peut contrôler jusqu'à 64 ECD (INPUT).

Groupe

Dans le système DALI, les appareils peuvent être ajoutés à des groupes. Un maître DALI peut avoir jusqu'à 16 groupes. L'objectif d'un groupe est de réduire le nombre de signaux DALI dans le réseau et de faciliter le fonctionnement. Lorsqu'un groupe reçoit une commande, par exemple une commande de gradation, tous les BE de ce groupe gradent. Les appareils du groupe se comportent donc de manière identique. Si vous souhaitez que les appareils du groupe soient à des niveaux différents, il s'agit d'une scène.

Scène

Dans le système DALI, les scènes peuvent être programmées/enregistrées sur des boutons. Un maître DALI peut avoir jusqu'à 16 scènes. Elles ont une valeur comprise entre 0 et 15. L'objectif d'une scène est de créer différents modes d'éclairage.

Par exemple, 50 % de la puissance d'un projecteur dans un salon et 80 % de la puissance d'une bande LED en une seule commande. Cela facilite l'utilisation au quotidien.

Avantages de la gradation DALI

La gradation DALI est une technologie de contrôle de l'éclairage efficace et flexible qui offre de nombreux avantages par rapport aux systèmes de gradation analogiques traditionnels. Sa précision, son efficacité énergétique, son évolutivité et sa capacité à s'intégrer à d'autres systèmes d'automatisation des bâtiments en font une technologie bien adaptée à un large éventail d'applications dans les bâtiments commerciaux, industriels et résidentiels. Voici les avantages de la gradation DALI :

• Précision : la gradation DALI permet un contrôle précis de la luminosité et de la couleur de lampes individuelles ou de groupes de lampes, ce qui peut être particulièrement utile dans les bâtiments commerciaux, industriels et résidentiels.
• Efficacité énergétique : la gradation DALI peut contribuer à réduire la consommation d'énergie et les coûts d'exploitation en permettant un contrôle précis de la luminosité et de la couleur des luminaires.
• Évolutivité : les systèmes de gradation DALI peuvent être facilement étendus pour contrôler un grand nombre de luminaires, ce qui les rend bien adaptés aux projets commerciaux ou industriels de grande envergure.
• Intégration : les systèmes de gradation DALI peuvent être facilement intégrés à d'autres systèmes d'automatisation des bâtiments, tels que les systèmes de chauffage, de ventilation et de climatisation et les systèmes de sécurité, ce qui permet de mieux contrôler et automatiser l'éclairage des bâtiments.
• Flexibilité : la gradation DALI offre un large éventail d'options pour contrôler les lumières, de la simple commutation marche/arrêt à des options de contrôle plus avancées telles que le réglage et la réinitialisation de conditions d'éclairage préprogrammées.
• Norme commune : elle garantit que les appareils de différents fabricants fonctionnent toujours de la même manière lorsqu'ils sont connectés ensemble.Norme commune : elle garantit que les appareils de différents fabricants fonctionnent toujours de la même manière lorsqu'ils sont connectés ensemble.
• Facile à installer : grâce à la technologie de fibre optique DALI, il n'est pas nécessaire de diviser les luminaires en zones ou de suivre le câblage. Les systèmes DALI ont deux fils connectés. Ces fils contrôlent tous les appareils. Les installateurs n'ont pas à se soucier de tout, car ils n'ont pas besoin de savoir comment les luminaires seront installés par la suite.
• Facile à modifier : vous pouvez modifier rapidement les paramètres. Au bout d'un certain temps, vous voudrez peut-être changer les lumières et opter pour quelque chose de plus beau. Grâce à un logiciel centralisé, vous pouvez facilement modifier les profils d'éclairage

Si vous souhaitez en savoir plus sur le sujet, nous avons écrit sur la gradation DALI dans notre blog sous le titre Graduation DALI : système d'éclairage numérique
