Contrôleur mural DALI CCT LED, DT8 pour bus DALI

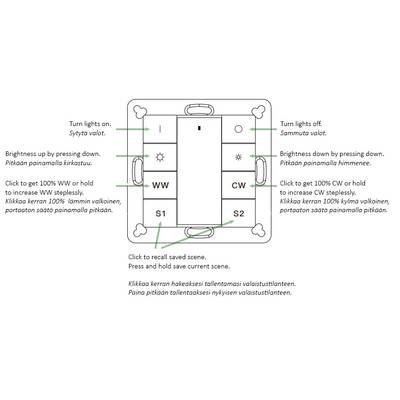

Bouton DALI (DT8) pour le réglage de la teinte et de la luminosité de la lumière

BoutonDALI pour la commande de luminaires CCT, c'est-à-dire pour la gradation et le réglage en continu de la température de couleur de la lumière. Avec ce bouton, vous pouvez commander tous nos luminaires réglables CCT, tels que les panneaux et les bandes CCT-led.

Le bouton vous permet de faire varier l'intensité lumineuse et de modifier la température de couleur de la lumière en continu, du blanc chaud au blanc froid (par exemple, 2500-6500K).

Le bouton peut être utilisé pour contrôler les transformateurs DALI DT8 (DALI2), qui disposent également de la fonction CCT.

Le bouton dispose également de deux emplacements de mémoire pour les réglages favoris. Vous pouvez ainsi mémoriser facilement vos éclairages de soirée préférés et même des éclairages de jour très lumineux.

Dimensions du bouton : 80,5 mm x 80,5 mm x 15 mm plus la sortie DALI (à l'intérieur du boîtier mural).

Caractéristiques du contrôleur DALI CCT

• Alimentation via le bus DALI, aucune alimentation supplémentaire n'est nécessaire.
• Réglage progressif de la température de couleur de la lumière, de blanc chaud à froid.
• Réglage progressif de la gradation de 0 à 100 %.
• Deux emplacements de stockage pour vos réglages préférés.
• Compatible avec les cadres à boutons-poussoirs courants de 55 mm tels que Schneider (Exxact), Berker (S1, B1, B3, B7, Glass), Gira (Standard55, E2, Event, Espirit), Jung (A500, APlus), Metre (M-Smart, M-Arc, M-Plan), Ensto (Intro)

Qu'est-ce que DALI ?

La gradation DALI est un système de contrôle de l'éclairage qui utilise un protocole numérique pour communiquer entre le contrôleur d'éclairage et les luminaires eux-mêmes. Cela permet un contrôle précis de la luminosité et de la couleur de chaque lampe ou groupe de lampes, ainsi que le stockage et le rappel de situations d'éclairage préprogrammées. Les systèmes de gradation DALI se composent généralement d'un contrôleur DALI qui envoie des commandes et de lampes compatibles DALI qui peuvent recevoir ces commandes et y répondre.

Le système DALI fonctionne mieux lorsqu'il est conçu et construit à partir de la base. En effet, deux fils de commande sont nécessaires pour relier les appareils.

Les principales caractéristiques de DALI sont les suivantes

• C'est un protocole gratuit ! Tout le monde peut l'utiliser.
• La certification DALI2 exige que les appareils fabriqués par différentes sociétés fonctionnent ensemble. LedStore n'utilise que des produits certifiés.
• DALI est relativement facile à mettre en œuvre. Vous pouvez installer les fils d'alimentation et de commande côte à côte, car ils n'ont pas besoin d'être protégés. Il y a donc 5 fils partout : L, N, terre et 2 fils de contrôle (5×1,5 MMJ)
• Les fils peuvent être installés comme vous le souhaitez, à condition qu'ils se trouvent à moins de 100 m du contrôleur DALI BUS. La distance peut être encore plus grande si des répétiteurs sont utilisés. La longueur maximale recommandée du réseau DALI est de 300 mètres.
• Comme DALI utilise des signaux numériques pour la communication au lieu de signaux analogiques, les appareils auront les mêmes valeurs de gradation. Cela rend le contrôle des groupes de contrôle très fonctionnel et précis.
• Le système d'adressage du système (adresse DALI) permet de contrôler individuellement chaque appareil ou groupe.
• Un maître DALI peut contrôler jusqu'à 64 appareils DALI ECD
• Un maître DALI peut contrôler jusqu'à 64 appareils DALI ECG
• Un maître DALI peut commander jusqu'à 16 groupes
• Un maître DALI peut contrôler jusqu'à 16 scènes

Termes DALI

Le système DALI est difficile à comprendre pour un débutant. Que signifient tous ces termes ? Voici les termes en bref

Maître DALI

Un maître DALI est un centre de contrôle ou un cœur qui contient généralement aussi l'alimentation du bus DALI. Le maître DALI est le cerveau du système qui contrôle tous les appareils. Le maître peut être programmé et utilisé de différentes manières, en fonction du maître.

• USB à l'ordinateur, le maître est connecté et le logiciel DALI est installé sur l'ordinateur.
• Version IOT où le maître est contrôlé par un téléphone portable/tablette sans fil sur le même réseau Wifi

Bus DALI

Si le maître DALI est le cœur du système, le bus DALI en est l'artère. Il transporte toutes les commandes numériquement entre tous les appareils. Le bus est un câble à 2 pôles qui est connecté à CHAQUE APPAREIL DALI ! La longueur maximale du bus est généralement de 300 mètres. Le bus peut être étendu à l'aide de répéteurs/alimentations ou en ajoutant des maîtres DALI.

Alimentation du bus DALI

Généralement incluse dans le maître DALI. Sa fonction est de maintenir la tension du bus, qui transporte une tension de 100-300mA 16V qui véhicule l'information.

B.E.C

ECG signifie Electronic Contor Gear, c'est-à-dire un dispositif qui alimente en tension les luminaires, etc. Cela comprend les transformateurs DALI et les relais DALI. Un maître DALI peut contrôler jusqu'à 64 appareils ECG (OUTPUT).

DPE

ECG est l'abréviation de Electronic Contor Device, c'est-à-dire un appareil qui donne des ordres à des appareils, tels que les boutons et les capteurs DALI. Un maître DALI peut contrôler jusqu'à 64 appareils ECD (INPUT).

Groupe

Dans le système DALI, les appareils peuvent être ajoutés à des groupes. Un maître DALI peut avoir jusqu'à 16 groupes. L'objectif d'un groupe est de réduire le nombre de signaux DALI dans le réseau et de faciliter le fonctionnement. Lorsqu'un groupe reçoit une commande, par exemple "dim", tous les BE de ce groupe s'allument. Les appareils du groupe se comportent donc de manière identique. Si vous souhaitez que les appareils du groupe soient à des niveaux différents, il s'agit d'une scène.

Scène

Des scènes peuvent être enregistrées pour certains boutons DALI. Une scène est une situation d'éclairage dans laquelle les lumières sont adaptées à la situation. Exemple : vous créez une scène "SOIRÉE" dans laquelle les plafonniers sont éteints et l'éclairage indirect est réglé sur chaud et faible. Cela facilite l'utilisation au quotidien, car il suffit d'appuyer sur un bouton pour retrouver la scène d'éclairage sauvegardée. Un maître DALI peut mémoriser jusqu'à 16 ambiances. Elles sont comprises entre 0 et 15.

Avantages de la gradation DALI

Le système DALI à gradation est une technologie de contrôle de l'éclairage puissante et flexible qui offre de nombreux avantages par rapport aux systèmes de gradation analogiques traditionnels. Sa précision, son efficacité énergétique, son évolutivité et sa capacité à s'intégrer à d'autres systèmes d'automatisation des bâtiments en font une technologie bien adaptée à un large éventail d'applications dans les bâtiments commerciaux, industriels et résidentiels. Voici les avantages de la gradation DALI :

• Précision: la gradation DALI permet un contrôle précis de la luminosité et de la couleur de lampes individuelles ou de groupes de lampes, ce qui peut être particulièrement utile dans les bâtiments commerciaux, industriels et résidentiels. Cela permet un meilleur contrôle et une plus grande flexibilité dans la conception de l'éclairage.
• Efficacité énergétique.
• Évolutivité : les systèmes de gradation DALI peuvent être facilement étendus pour contrôler un grand nombre d'éclairages, ce qui les rend bien adaptés aux grands projets commerciaux ou industriels.
• Intégration : les systèmes de gradation DALI peuvent être facilement intégrés à d'autres systèmes d'automatisation des bâtiments, tels que les systèmes de CVC et de sécurité, ce qui permet un meilleur contrôle et une meilleure automatisation de l'éclairage des bâtiments.
• De la simple commutation marche/arrêt à des options de contrôle plus avancées telles que le réglage et la réinitialisation de conditions d'éclairage préprogrammées, la gradation DALI offre un large éventail d'options pour le contrôle de l'éclairage.
• Norme ouverte : elle garantit que les appareils de différents fabricants fonctionnent toujours de la même manière lorsqu'ils sont connectés ensemble. Vous pouvez également remplacer les composants existants par des composants plus récents et plus performants au fur et à mesure qu'ils sont disponibles.
• Facile à installer : avec la technologie DALI à fibre optique, il n'est pas nécessaire de diviser les éclairages en zones ou de suivre le câblage. Vous n'avez donc pas à vous soucier du nombre de zones ou de fils. Ces fils contrôlent tous les appareils. Les installateurs n'ont pas besoin de se soucier de tout, car ils n'ont pas besoin de savoir comment les luminaires seront installés par la suite.
• Facile à changer. Au bout d'un certain temps, il se peut que vous souhaitiez changer l'éclairage et obtenir quelque chose de plus beau. Le logiciel centralisé vous permet de modifier facilement les profils d'éclairage.
