DALI-2 Capteur PIR + capteur de lumière, montage au plafond

Capteur PIR et de luminosité DALI

Capteur multifonction DALI-2 à installer au plafond. L'appareil intègre à la fois un détecteur de mouvement et un détecteur de crépuscule.

Convient également à une installation dans les structures de plafond. Le diamètre de l'ouverture de montage est de 70 à 73 mm (le diamètre extérieur du capteur est de 83 mm) et il s'installe de la même manière que les spots encastrés.

Le capteur est alimenté directement par le bus DALI et ne nécessite donc pas de source d'alimentation externe. Cela facilite et accélère le câblage et l'installation.

Pour la commande DALI-2, un maître DALI-2, tel que l’Iot DALI MASTER, est nécessaire.

Comment utiliser le multicapteur DALI ?

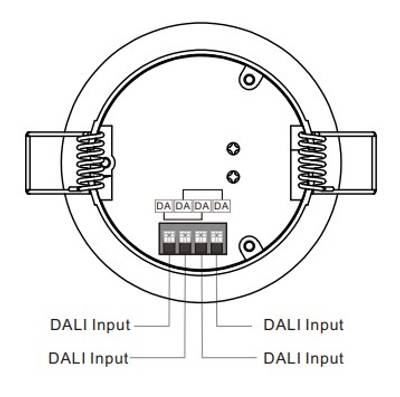

Le capteur s'installe sur le bus DALI comme n'importe quel autre appareil DALI. Consultez le schéma de raccordement :

Applications du capteur DALI

Ce détecteur de mouvement (PIR) est le plus souvent utilisé pour allumer et éteindre automatiquement l’éclairage dans les dressings, les débarras et les toilettes.

Les lumières peuvent être programmées pour ne s’allumer qu’à la tombée de la nuit. Il convient parfaitement au contrôle de l’éclairage dans les pièces où l’on ne s’attarde pas longtemps ou qui sont peu fréquentées. Grâce à ce capteur, vous pouvez vous assurer que les lumières ne restent pas allumées pendant des mois, par exemple dans un local technique.

Vous pouvez, par exemple, configurer le capteur pour qu’il allume les lumières lorsqu’il détecte un mouvement et qu’il les éteigne lorsqu’il ne détecte plus de mouvement.

Vous pouvez régler le délai d'extinction des lumières ainsi que d'autres délais, en fonction aussi bien de la luminosité que du mouvement (délais d'allumage et d'extinction, durée pendant laquelle l'éclairage reste allumé après la fin du mouvement, etc.). Vous pouvez régler automatiquement les niveaux d'éclairage en fonction de la luminosité ambiante de la pièce. Vous trouverez plus d'informations dans la notice d'installation fournie avec le produit !

Zone de détection

Hauteur d'installation recommandée : 2,5 m. La zone de détection est de 130 degrés. Réglage de la détection de la luminosité entre 0 et 1 000 lux.

Caractéristiques du multicapteur DALI

• Compatible avec le système DALI2.
• Détection de mouvement PIR, type d'instance du détecteur de mouvement 3 (303).
• Détecteur de crépuscule, type d'instance du capteur de lumière 4 (304).
• Commande autonome basée sur des capteurs.
• Alimentation électrique directement via le bus DALI.
• Le capteur s'installe au plafond de la même manière que les spots encastrables.

Qu'est-ce que le DALI ?

La gradation DALI est un système de commande d'éclairage qui utilise un protocole numérique pour la communication entre le contrôleur d'éclairage et les luminaires eux-mêmes. Cela permet un contrôle précis de la luminosité et de la couleur de luminaires individuels ou de groupes de luminaires, ainsi que l'enregistrement et la restauration de scénarios d'éclairage préprogrammés. Les systèmes de gradation DALI se composent généralement d’un contrôleur DALI, qui envoie des commandes, et de luminaires compatibles DALI, capables de recevoir ces commandes et d’y répondre.

Le système DALI fonctionne de manière optimale lorsqu’il est conçu et mis en œuvre dès le départ. En effet, il nécessite deux fils de commande reliant les différents appareils.

Caractéristiques principales du système DALI

• C’est un protocole libre ! Tout le monde peut l’utiliser.
• La certification DALI2 exige que les appareils fabriqués par différentes entreprises fonctionnent ensemble. LedStore utilise uniquement des produits certifiés.
• Le système DALI est assez simple à mettre en œuvre. Vous pouvez installer les câbles d’alimentation et de commande côte à côte, car ils n’ont pas besoin d’être isolés. Ainsi, 5 câbles circulent partout : L, N, terre et 2 câbles de commande (5×1,5 MMJ).
• Les câbles peuvent être posés comme vous le souhaitez, à condition qu’ils se trouvent à une distance maximale de 100 mètres du contrôleur DALI BUS. Cette distance peut être encore plus grande si l’on utilise des répéteurs. La longueur maximale recommandée pour un réseau DALI est de 300 mètres.
• Comme le protocole DALI utilise des signaux numériques pour la communication plutôt que des signaux analogiques, tous les appareils partagent les mêmes valeurs de gradation. Cela rend les groupes de commande extrêmement efficaces et précis.
• Le système d’adressage (adresse DALI) garantit que chaque appareil ou groupe peut être commandé individuellement.
• Un seul maître DALI permet de commander jusqu’à 64 appareils DALI ECD.
• Un seul maître DALI peut commander jusqu’à 64 appareils DALI ECG.
• Un seul maître DALI peut commander jusqu’à 16 groupes.
• Un seul maître DALI peut commander jusqu’à 16 scènes
.

Terminologie DALI

Le protocole DALI peut être difficile à comprendre pour un débutant. Que signifient tous ces termes ? Voici un bref aperçu de la terminologie

Maître DALI

Le maître DALI est le centre de commande ou le cœur du système, qui comprend généralement aussi l’alimentation du bus DALI. Le maître DALI est le cerveau du système, qui contrôle tous les appareils. Il peut être programmé et utilisé de différentes manières selon le modèle.

• Il est connecté à un ordinateur via USB et le logiciel DALI est installé sur l’ordinateur.
• Version IoT, dans laquelle le maître est commandé sans fil à l'aide d'un téléphone portable ou d'une tablette sur le même réseau Wi-Fi.

Bus DALI

Si le maître DALI est le cœur du système, le bus DALI en est l’artère. Il achemine toutes les commandes sous forme numérique entre tous les appareils. Le bus est un câble à deux fils qui doit être raccordé à CHAQUE APPAREIL DALI ! La longueur maximale du bus est généralement de 300 mètres. Il est possible de prolonger le bus à l’aide de répéteurs/blocs d’alimentation ou en ajoutant des DALI Master.

Alimentation du bus DALI

Elle est généralement intégrée au maître DALI. Son rôle est de maintenir la tension du bus ; le bus est alimenté par un courant de 100 à 300 mA à une tension de 16 V, qui achemine les données.

ECG

ECG est l'acronyme de « Electronic Control Gear », c'est-à-dire tout appareil qui alimente les luminaires, etc. en tension. Il s'agit donc, par exemple, des transformateurs DALI et des relais DALI. Un maître DALI peut commander jusqu’à 64 appareils ECG (OUTPUT).

ECD

ECD est l'abréviation de « Electronic Control Device », c'est-à-dire un appareil qui commande d'autres appareils, tels que les boutons DALI et les capteurs DALI. Un maître DALI peut commander jusqu'à 64 appareils ECD (INPUT).

Groupe

Dans le système DALI, les appareils peuvent être regroupés. Un maître DALI peut comporter jusqu’à 16 groupes. Ceux-ci sont numérotés de 0 à 15. Le but d’un groupe est de réduire le nombre de signaux DALI sur le réseau et de faciliter l’utilisation. Lorsqu’un groupe reçoit une commande, par exemple une commande de gradation, tous les appareils ECD appartenant à ce groupe s’atténuent. Les appareils appartenant à un groupe se comportent donc de manière identique. Si vous souhaitez que les appareils d’un groupe aient des niveaux d’éclairage différents, il s’agit alors d’une « scène ».

Scène

Dans le système DALI, les scènes peuvent être programmées/enregistrées sur des boutons. Un maître DALI peut contenir jusqu’à 16 scènes. Celles-ci sont numérotées de 0 à 15. Le but d’une scène est de créer différents ambiances d’éclairage.

Par exemple, régler la puissance du projecteur du salon à 50 % et celle de la bande LED à 80 % d’une seule commande. Cela facilite l’utilisation au quotidien.

Avantages de la gradation DALI

Le système DALI à gradation est une technologie de contrôle de l’éclairage efficace et flexible qui offre de nombreux avantages par rapport aux systèmes de gradation analogiques traditionnels. Sa précision, son efficacité énergétique, son évolutivité et sa capacité à s’intégrer à d’autres systèmes d’automatisation des bâtiments en font une solution parfaitement adaptée à de nombreuses applications dans les bâtiments commerciaux, industriels et résidentiels. Voici les avantages de la gradation DALI :

• Précision : la gradation DALI permet un contrôle précis de la luminosité et de la couleur de luminaires individuels ou de groupes de luminaires, ce qui peut s’avérer particulièrement utile dans les bâtiments commerciaux, industriels et résidentiels. Cela permet un meilleur contrôle et une plus grande flexibilité dans la conception de l’éclairage.
• Efficacité énergétique : la gradation DALI peut contribuer à réduire la consommation d’énergie et à diminuer les coûts d’exploitation, car la luminosité et la couleur des luminaires peuvent être contrôlées avec précision.
• Évolutivité : les systèmes de gradation DALI peuvent être facilement étendus pour contrôler un grand nombre de luminaires, ce qui les rend particulièrement adaptés aux grands projets commerciaux ou industriels.
• Intégration : les systèmes de gradation DALI s’intègrent facilement à d’autres systèmes domotiques, tels que les systèmes CVC et de sécurité, ce qui permet une meilleure gestion et automatisation de l’éclairage du bâtiment.
• Flexibilité : la gradation DALI offre de nombreuses options de commande de l'éclairage, allant de la simple mise en marche/arrêt à des options de commande plus avancées, telles que la configuration et la réinitialisation de conditions d’éclairage préprogrammées.
• Une norme commune : elle garantit que les appareils de différents fabricants fonctionnent toujours de la même manière lorsqu’ils sont connectés entre eux. Vous pouvez également remplacer vos composants existants par des modèles plus récents et plus performants dès qu’ils sont disponibles.
.
• Facilité d’installation : grâce à la technologie DALI à fibre optique, vous n’avez pas besoin de répartir les luminaires en zones ni de tenir un registre des câblages. Le système DALI comporte deux câbles interconnectés. Ces câbles commandent tous les appareils. Les installateurs n’ont pas besoin de tout suivre, car ils n’ont pas besoin de savoir comment les luminaires seront finalement installés.
• Facile à modifier : vous pouvez modifier rapidement les paramètres. Au bout d’un certain temps, vous souhaiterez peut-être changer de luminaires et opter pour quelque chose de plus sophistiqué. Grâce au logiciel centralisé, vous pouvez modifier facilement les profils d’éclairage.
