Panneau de contrôle DALI-2 P8, librement programmable

Contrôleur mural DALI à 8 boutons

Variateur et contrôleur DALI-2 pour toutes les lampes à LED. Cet appareil permet de commander des panneaux LED, des downlights LED et des bandes LED avec des lampes LED simples, doubles ou multicolores. Créez vos propres scènes ! Nécessite un maître DALI pour la programmation.

Le gradateur mural / contrôleur librement programmable DALI peut être utilisé comme dispositif d'entrée pour l'intégration dans des systèmes de contrôle d'éclairage centralisés compatibles DALI-2.

Ce contrôleur DALI à 8 boutons doit être choisi lorsque plusieurs groupes de luminaires doivent être contrôlés dans un même lieu.

Caractéristiques du contrôleur mural DALI à 8 boutons

• Alimenté par le bus DALI, aucune alimentation supplémentaire n'est nécessaire
• Compatible avec les cadres universels de 55 mm tels que SCHNEIDER, Berker, GIRA, JUNG, MERTEN
• Unité de contrôle DALI-2 avec 8 boutons, chacun supportant deux groupes

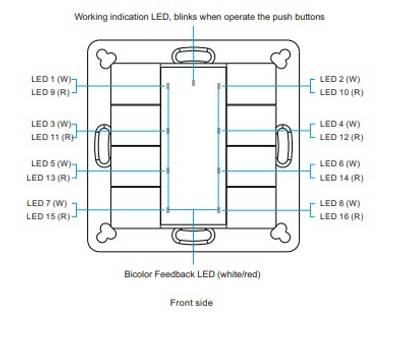

• Prend en charge la fonction de rétroaction, fournit 16 groupes de LED
• Convient à l'intégration et à la combinaison avec des panneaux de contrôle compatibles DALI-2
• Compatible avec le système Multimaster, plusieurs modules peuvent être installés sur une ligne DALI

Qu'est-ce que DALI ?

La gradation DALI est un système de contrôle de l'éclairage qui utilise un protocole numérique pour communiquer entre le contrôleur d'éclairage et les luminaires eux-mêmes. Cela permet un contrôle précis de la luminosité et de la couleur de chaque lampe ou groupe de lampes, ainsi que le stockage et le rappel de conditions d'éclairage préprogrammées. Les systèmes de gradation DALI se composent généralement d'un contrôleur DALI qui envoie des commandes et de luminaires compatibles DALI qui peuvent recevoir ces commandes et y répondre.

Le système DALI fonctionne le mieux lorsqu'il est conçu et construit dès le départ. En effet, il nécessite deux fils de commande entre les appareils.

Les principales caractéristiques d'un système DALI sont les suivantes

• C'est un protocole gratuit ! Tout le monde peut l'utiliser.
• La certification DALI2 exige que les appareils fabriqués par différentes entreprises fonctionnent ensemble. LedStore n'utilise que des produits certifiés.
• DALI est très facile à mettre en œuvre. Vous pouvez installer les fils d'alimentation et de commande côte à côte, car ils n'ont pas besoin d'être protégés. Il y a donc 5 fils partout : L, N, terre et 2 fils de contrôle (5×1,5 MMJ). .
• Les fils peuvent être installés comme vous le souhaitez, à condition qu'ils se trouvent à moins de 100 m du contrôleur DALI BUS. La distance peut être encore plus grande si des répétiteurs sont utilisés. La longueur maximale recommandée du réseau DALI est de 300 mètres.
• Comme DALI utilise des signaux numériques pour la communication au lieu de signaux analogiques, les appareils ont les mêmes valeurs de gradation. Les groupes de contrôle sont donc très fonctionnels et précis.
• Le système d'adressage du système (adresse DALI) permet de contrôler individuellement chaque appareil ou groupe.
• Un seul maître DALI peut commander jusqu'à 64 DALI ECD.
• Un maître DALI peut contrôler jusqu'à 64 DALI ECG.
• Un maître DALI peut contrôler jusqu'à 16 groupes.
• Un maître DALI peut contrôler jusqu'à 16 scènes

Terminaux DALI

DALI est difficile à comprendre pour un débutant. Que signifient tous ces termes ? Voici les termes en bref

Maître DALI

Un maître DALI est un centre de contrôle ou un cœur, qui contient généralement aussi l'alimentation électrique du bus DALI. Le maître DALI est le cerveau du système, il contrôle tous les appareils. Le maître peut être programmé et utilisé de différentes manières en fonction du maître.

• Une connexion USB est établie entre l'ordinateur et le maître et le logiciel DALI est installé sur l'ordinateur.
• Version IOT où le maître est contrôlé par un téléphone portable/tablette sans fil sur le même réseau Wlan.

Bus DALI

Si le maître DALI est le cœur du système, le bus DALI en est l'artère. Il transporte toutes les commandes numériquement entre tous les appareils. Le bus est un câble bipolaire qui se connecte à CHAQUE appareil DALI ! La longueur maximale du bus est généralement de 300 mètres. Le bus peut être étendu à l'aide de répéteurs/alimentations ou en ajoutant des maîtres DALI.

Alimentation du bus DALI

Elle est généralement incluse dans le maître DALI. Sa fonction est de maintenir la tension du bus, qui transporte une tension de 100-300mA 16V qui véhicule l'information.

B.E.C

ECG signifie Electronic Contor Gear, c'est-à-dire tout dispositif qui alimente en tension les luminaires, etc. Cela inclut les transformateurs DALI et les relais DALI. Un maître DALI peut contrôler jusqu'à 64 appareils ECG (OUTPUT).

DPE

ECD signifie Electronic Control device (appareil de commande électronique), un appareil qui commande des dispositifs tels que les boutons DALI et les capteurs DALI. Un maître DALI peut contrôler jusqu'à 64 ECD (INPUT).

Groupe

Dans le système DALI, les appareils peuvent être ajoutés à des groupes. Un maître DALI peut avoir jusqu'à 16 groupes. L'objectif d'un groupe est de réduire le nombre de signaux DALI dans le réseau et de faciliter le fonctionnement. Lorsqu'un groupe reçoit une commande, par exemple une commande de gradation, tous les BE de ce groupe gradent. Les appareils du groupe se comportent donc de manière identique. Si vous souhaitez que les appareils du groupe soient à des niveaux différents, il s'agit d'une scène.

Scène

Dans le système DALI, les scènes peuvent être programmées/enregistrées sur des boutons. Un maître DALI peut avoir jusqu'à 16 scènes. Elles ont une valeur comprise entre 0 et 15. L'objectif d'une scène est de créer différentes conditions d'éclairage.

Par exemple, un projecteur de salon peut être réglé à 50 % et une bande LED à 80 % en une seule commande. Cela facilite l'utilisation au quotidien.

Avantages de la gradation DALI

La technologie DALI à gradation est une technologie de contrôle de l'éclairage efficace et flexible qui offre de nombreux avantages par rapport aux systèmes de gradation analogiques traditionnels. Sa précision, son efficacité énergétique, son évolutivité et sa capacité à s'intégrer à d'autres systèmes d'automatisation des bâtiments en font une technologie bien adaptée à un large éventail d'applications dans les bâtiments commerciaux, industriels et résidentiels. Voici les avantages de la gradation DALI :

• Précision : la gradation DALI permet un contrôle précis de la luminosité et de la couleur de lampes individuelles ou de groupes de lampes, ce qui peut être particulièrement utile dans les bâtiments commerciaux, industriels et résidentiels. Cela permet un meilleur contrôle et une plus grande flexibilité dans la conception de l'éclairage.
• Efficacité énergétique.
• Évolutivité : les systèmes de gradation DALI peuvent être facilement étendus pour contrôler un grand nombre de lampes, ce qui les rend idéaux pour les grands projets commerciaux ou industriels.
• Intégration : les systèmes de gradation DALI peuvent être facilement intégrés à d'autres systèmes d'automatisation des bâtiments, tels que les systèmes de CVC et de sécurité, ce qui permet un meilleur contrôle et une meilleure automatisation de l'éclairage des bâtiments.
• De la simple commutation marche/arrêt à des options de contrôle plus avancées telles que le réglage et la réinitialisation de conditions d'éclairage préprogrammées, la gradation DALI offre un large éventail d'options pour le contrôle de l'éclairage.
• Une norme commune : elle garantit que les appareils de différents fabricants fonctionnent toujours de la même manière lorsqu'ils sont connectés ensemble. Vous pouvez également remplacer les pièces existantes par des pièces plus récentes et plus performantes au fur et à mesure qu'elles sont disponibles.
• Facilité d'installation : grâce à la technologie de fibre optique DALI, il n'est pas nécessaire de diviser les éclairages en zones ou de suivre le câblage. Les systèmes DALI ont deux fils connectés. Ces fils contrôlent tous les appareils. Les installateurs n'ont pas besoin de tout suivre, car ils n'ont pas besoin de savoir comment les luminaires seront installés par la suite.
• Facile à changer. Au bout d'un certain temps, il se peut que vous souhaitiez changer les lumières et obtenir quelque chose de plus beau. Avec un logiciel centralisé, vous pouvez facilement modifier les profils d'éclairage
