La passerelle Zigbee-DALI relie les appareils Zigbee et DALI au sein d'un même système. Contrôlez l'éclairage DALI via une application, des boutons Zigbee et des capteurs.
Nous offrons une politique d'échange et de retour de 14 jours
Passerelle Zigbee-DALI
Vous souhaitez contrôler vos luminaires DALI depuis votre téléphone, à l'aide de boutons Zigbee ou de capteurs sans fil ? La passerelle Zigbee-DALI relie l'éclairage DALI filaire et le système sans fil Zigbee en un seul et même ensemble. Les appareils DALI peuvent être intégrés au système de contrôle intelligent Zigbee sans qu'il soit nécessaire de refaire tout le système d'éclairage. Vous pouvez également l'utiliser simplement comme un système DALI moderne.
La passerelle permet une communication bidirectionnelle Zigbee-DALI : les appareils Zigbee peuvent commander les luminaires DALI, et inversement, les boutons et capteurs DALI peuvent également commander les appareils Zigbee. L'application mobile permet de procéder à la mise en service, de créer des groupes, des scénarios, des automatismes et d'effectuer d'autres réglages.
Que permet de faire la passerelle Zigbee-DALI ?
Contrôler les luminaires DALI et les contrôleurs DALI via l'application mobile
Contrôler l'éclairage DALI à l'aide de boutons, de télécommandes et de capteurs Zigbee
Utiliser des boutons DALI et des capteurs DALI pour contrôler également les éclairages, les rideaux et les thermostats Zigbee
Créer des groupes et des scénarios communs comprenant à la fois des appareils Zigbee et DALI
Créer des automatisations basées sur des capteurs, des minuteries et d’autres appareils
Contrôler l'éclairage localement ou via le cloud
Utiliser la fonction « Circadian rhythm », qui adapte la luminosité et la température de couleur en fonction de l'heure de la journée
Suivre la consommation d'énergie
Connecter le système à Home Assistant
Utiliser la commande vocale compatible via Apple Home/Siri, Amazon Alexa et Google Home/Google Assistant
Un pont entre deux mondes
DALI est une solution extrêmement fiable pour l'éclairage fixe, tandis que Zigbee apporte au système des boutons sans fil, des capteurs, un contrôle mobile et des automatismes pour la maison connectée. Grâce à cette passerelle, il n'est pas nécessaire de séparer les systèmes : il est possible de regrouper sous un même système de commande aussi bien des appareils DALI filaires que des appareils Zigbee sans fil.

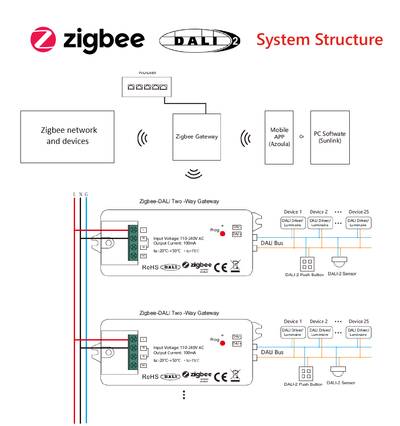

Exemple de configuration du système : la passerelle Zigbee, la passerelle Zigbee-DALI et les appareils du bus DALI fonctionnent au sein d’un même ensemble.
Mise en service facile via l'application mobile
La passerelle se connecte au hub Zigbee Azoula, après quoi les appareils du bus DALI peuvent être détectés et mis en service dans l'application. Aucun logiciel PC lourd n'est nécessaire pour la mise en service normale et la configuration.
Contrôle local ou via le cloud
Le système peut être utilisé localement via un réseau local ou via le cloud à partir d’un compte utilisateur. Ainsi, l'éclairage peut être commandé, selon les besoins, soit uniquement en local, soit également à distance. Un compte cloud est nécessaire si l'on souhaite connecter les commandes à Alexa, Siri, etc.
DALI DT6, DT7 et DT8 : une gestion polyvalente de l'éclairage
La passerelle prend en charge plusieurs types de ballasts DALI, tels que les appareils DT6, DT7 ainsi que DT8 Tc, XY et RGBWAF. Il est par exemple possible de régler la luminosité de manière classique, d’ajuster la lumière blanche et de contrôler les lumières colorées compatibles.
CCT / Tunable White
Les appareils DT8 Tc permettent de régler à la fois la luminosité et la température de couleur directement depuis l'interface utilisateur.
Contrôle des couleurs RGBWA
Les appareils DT8 compatibles permettent également de gérer l'éclairage coloré et les paramètres DALI associés.
Zigbee contrôle DALI, et DALI peut contrôler Zigbee
La bidirectionnalité est la principale caractéristique de ce produit. Un bouton Zigbee, un détecteur de mouvement, un capteur de lumière ou une télécommande peuvent être configurés pour contrôler des appareils DALI. Dans l'autre sens, un appareil DALI en entrée, tel qu'un bouton ou un capteur, peut également être configuré pour contrôler des appareils Zigbee.
Exemple : vous pouvez utiliser un bouton mural sans fil Zigbee pour contrôler un éclairage DALI existant sans avoir à tirer un nouveau câble de commande vers le bouton. Vous pouvez également utiliser un bouton DALI existant pour contrôler à la fois des luminaires DALI et des appareils Zigbee.
Jusqu’à 200 groupes et 200 scénarios
La passerelle élargit la conception traditionnelle du système DALI et permet de créer jusqu’à 200 groupes et 200 scénarios. Un même groupe ou une même scène peut inclure à la fois des luminaires Zigbee et des appareillages DALI. Un appareillage individuel peut être associé à un maximum de 30 groupes et 30 scènes.
Automatisations à l'aide de capteurs, d'appareils et de programmateurs
Les automatismes peuvent être déclenchés par des capteurs, d’autres appareils ou une minuterie. Cela permet, par exemple, de mettre en place un éclairage réagissant aux mouvements, une commande en fonction du niveau de luminosité ou des scénarios d’éclairage liés à l’heure.
Rythme circadien
La fonction circadienne permet de programmer la température de couleur et la luminosité de la lumière pour qu’elles varient automatiquement au cours de la journée, en imitant les variations de la lumière naturelle. Il est possible de définir jusqu’à 24 points temporels par jour et de répéter le programme les jours de la semaine de votre choix.
Suivi de la consommation d'énergie
Le système intègre une fonction de suivi de la consommation d'énergie qui permet d'analyser la consommation, par exemple au niveau de l'ensemble du système, d'une zone ou d'un appareil individuel. Il est possible de définir pour chaque appareil une puissance correspondant à sa charge réelle, et la passerelle met à jour les données de consommation toutes les demi-heures.
Commande vocale et Home Assistant
La passerelle peut être connectée à Home Assistant, et le système prend également en charge la commande vocale via une passerelle Zigbee compatible et le service Apple Home & Siri, Amazon Alexa ainsi que Google Home / Google Assistant.
Appareils DALI pris en charge
La passerelle prend notamment en charge les types d'appareils DALI suivants :
Ballasts : DT6, DT7, DT8 Tc, DT8 XY et DT8 RGBWAF
Périphérique d'entrée 301 : boutons
Dispositif d'entrée 302 : boutons rotatifs
Périphérique d'entrée 303 : détecteurs de mouvement
Périphérique d'entrée 304 : capteurs de luminosité
Nombre d'appareils
Jusqu'à 16 appareils de commande DALI
Jusqu'à 16 dispositifs d'entrée DALI
Le nombre final dépend de l'alimentation disponible sur le bus DALI
Jusqu’à 200 groupes
Jusqu'à 200 ambiances
Caractéristiques techniques
Type de produit : passerelle Zigbee-DALI bidirectionnelle
Tension d'alimentation : 110-240 V CA
Courant de sortie DALI : 100 mA
Types de ballasts pris en charge : DALI DT6, DT7, DT8 Tc, DT8 XY, DT8 RGBWAF
Types de dispositifs d'entrée pris en charge : 301, 302, 303 et 304
Commande : application mobile Azoula
Commande locale et via le cloud
Prise en charge de Home Assistant
Suivi de la consommation d'énergie
Fonction « rythme circadien »
À qui s'adresse ce produit ?
La passerelle Zigbee-DALI est particulièrement adaptée aux habitations, bureaux, salles de réunion, écoles, aux grands appartements et aux projets de taille moyenne, où l'on souhaite conserver la fiabilité du système DALI tout en y ajoutant la connectivité sans fil Zigbee et la commande intelligente.
C'est un excellent choix, par exemple, lorsque le site dispose déjà d'un éclairage DALI, mais que vous souhaitez ajouter un contrôle par téléphone, des boutons sans fil, des capteurs Zigbee ou une domotique intelligente sans avoir à remplacer l'ensemble du système.
À noter
La commande via mobile, dans le cloud et la domotique nécessite une passerelle/un hub Zigbee Azouls. L'alimentation du bus DALI de la passerelle est de 100 mA ; le nombre maximal réel d'appareils DALI dépend donc de la consommation électrique des appareils connectés au bus, soit 16 + 16 unités.
