Le transformateur de LED contrôle la quantité d'énergie reçue par une LED ou un groupe de LED. Les DEL, ou diodes électroluminescentes, sont des sources lumineuses à faible consommation d'énergie et à longue durée de vie. C'est pourquoi des alimentations spécialisées sont nécessaires.
Comment fonctionnent les transformateurs LED ?
Lorsque la température de la DEL change, sa tension directe change également. Plus la DEL est chaude, moins il faut de tension pour faire passer le courant à travers la DEL, et plus la DEL consomme de courant. Une augmentation incontrôlée de la température brûlera la DEL. Les niveaux de puissance des transformateurs de DEL à tension continue (VDC) sont conçus pour répondre aux besoins des DEL utilisées à un moment donné. Le courant constant du pilote maintient la température du circuit de la LED constante en répondant aux changements de la tension directe.
Objectif du transformateur à diodes électroluminescentes
Les principales fonctions d'un transformateur de LED sont de fournir une basse tension et de protéger les LED. Chaque LED peut consommer jusqu'à 30 mA de courant et fonctionner à des tensions d'environ 1,5 V à 3,5 V. Plusieurs LED peuvent être utilisées en série et en parallèle pour créer un éclairage qui peut nécessiter une tension totale de 12 à 24 V CC. Dans le cas d'un transformateur à courant constant (A), les grands luminaires avec de nombreuses LED peuvent consommer jusqu'à 80 volts. Un transformateur Led convertit le courant alternatif pour répondre aux besoins des LED et abaisse la tension. Cela signifie que la tension principale de 230 V en courant alternatif (CA) doit être convertie en tension de courant continu (CC), souvent très basse.
Les transformateurs de LED protègent également les LED des fluctuations de tension et de courant. Même si l'alimentation électrique change, les circuits du transformateur de DEL veillent à ce que le courant et la tension des DEL restent dans la plage de fonctionnement appropriée. La protection empêche les DEL de recevoir trop de tension ou de courant, ce qui les endommagerait, ou trop peu de courant, ce qui entraînerait une diminution de leur luminosité.
Divers transformateurs Led

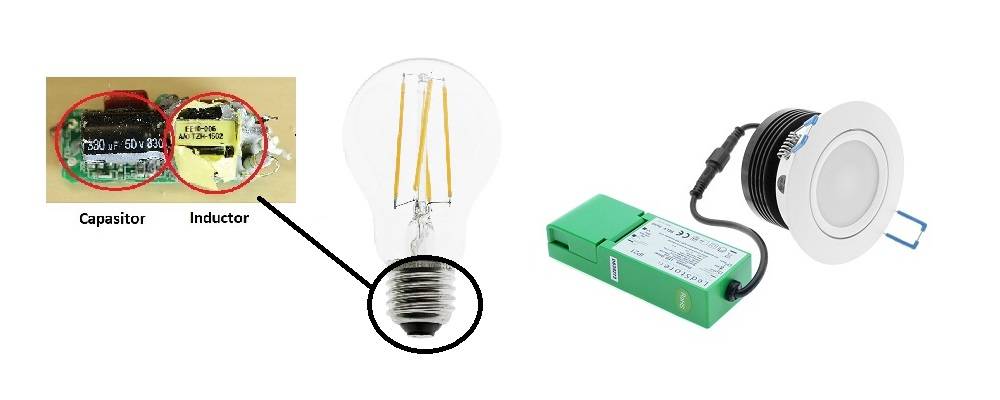

Transformateur de led externe ou interne
La plupart des lampes d'intérieur de faible puissance, en particulier les ampoules, sont équipées de transformateurs LED intégrés. Ces lampes sont donc moins chères, mais leur durée de vie est également plus courte en raison de la température interne plus élevée des LED.
Les downlights et les panneaux lumineux à LED utilisent généralement des transformateurs externes, c'est-à-dire que le transformateur n'est pas intégré au luminaire. Lors de l'utilisation de luminaires à LED à forte consommation d'énergie, tels que les lampadaires, les éclairages de stades et les éclairages de plantes, des transformateurs à LED externes sont toujours utilisés, sans exception.
En effet, la température interne des lampes augmente avec la puissance utilisée et si le transformateur se trouvait à l'intérieur du luminaire, nous aurions deux sources de chaleur, ce qui aggraverait la situation et réduirait la durée de vie du circuit LED et du transformateur.
Les transformateurs de Led externes sont également une meilleure option du point de vue de la maintenance, car ils peuvent être facilement remplacés en cas de défaillance.
Alimentation en courant alternatif vs. linéaire
Un transformateur linéaire pour LED(Linear regular) est un type de circuit de contrôle des LED qui contrôle le courant fourni à la LED à l'aide d'un régulateur linéaire.
Un régulateur linéaire est un régulateur de tension qui utilise un transistor pour faire varier continuellement la résistance afin de stabiliser la tension de sortie. Dans le cas d'un transformateur linéaire pour LED, la tension de sortie est généralement réglée sur la tension directe de la LED, et le régulateur linéaire ajuste la résistance pour maintenir constant le courant qui traverse la LED. Il s'agit souvent de l'alimentation standard fournie avec un luminaire à LED.
Les transformateurs LED linéaires sont simples et rentables, mais ils sont moins efficaces que les autres types de transformateurs LED. En effet, le régulateur linéaire dissipe l'excédent de tension sous forme de chaleur, ce qui se traduit par une efficacité moindre et une dissipation de puissance plus élevée. Les transformateurs linéaires de LED ne conviennent généralement pas pour les luminaires à forte puissance ou lorsque l'efficacité énergétique est une exigence essentielle.
Unealimentation à découpage est un type de transformateur dans lequel l'alimentation est activée et désactivée à un rythme rapide.
Le transformateur CA/DEL utilise un circuit de commutation à haute fréquence pour convertir la tension d'entrée en une tension de sortie régulée. Le circuit de commutation est généralement mis en œuvre à l'aide d'un MOSFET ou d'un transistor et d'une bobine d'induction. La tension d'entrée est activée et désactivée à haute fréquence (Hz), et l'inducteur stocke et libère de l'énergie pour stabiliser la tension de sortie. L'exemple le plus courant est celui des blocs d'alimentation à gradation PWM.
Les onduleurs sont généralement plus chers que les régulateurs linéaires car ils sont plus complexes et comportent plus de composants.

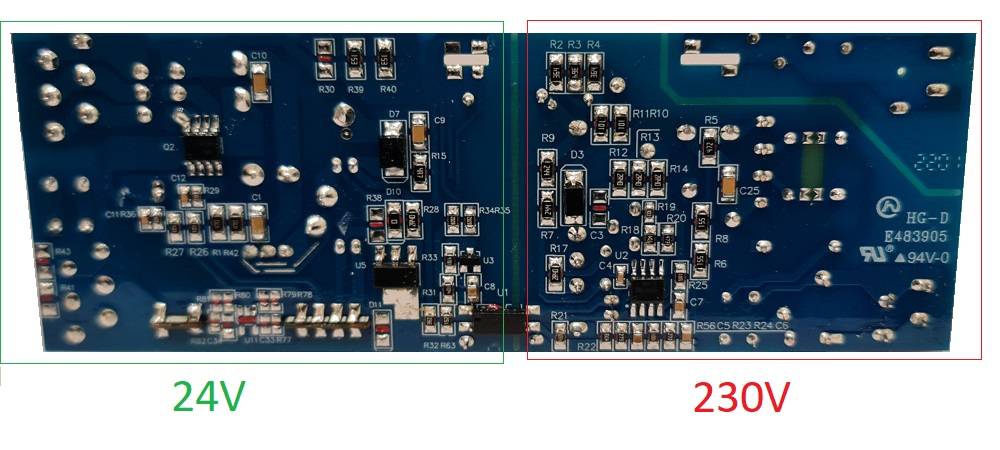

Transformateur led isolé ou non isolé
Si l'on compare ces deux éléments, ils sont tous deux appelés sources d'alimentation en courant alternatif. Selon les réglementations UL et CE, les tensions d'entrée et de sortie d'un transformateur à diodes électroluminescentes isolé sont bien séparées. Pour garantir la sécurité, la plupart des transformateurs de haute qualité sont des transformateurs à haute isolation. Cependant, cela augmente le coût de fabrication du transformateur. L'isolation empêche la haute tension d'être transférée de l'entrée à la sortie. En Finlande, tous les transformateurs vendus avec des luminaires LED doivent être isolés et sont régulièrement testés par Tukes. Les tests portent sur les points suivants :
- Essai de rigidité diélectrique : cet essai permet de vérifier que le conducteur peut résister à une tension élevée sans se rompre. Le conducteur est soumis à un test de haute tension pour s'assurer qu'il offre une isolation électrique adéquate.
- Test de résistance d'isolement : ce test vérifie la résistance d'isolement du contrôleur entre les côtés entrée et sortie du circuit.
- Essai de protection contre les surcharges et les surtensions : cet essai permet de vérifier la capacité du transformateur à protéger la DEL en cas de surcharge et de surtension.
- Test de courant de fuite : ce test vérifie la quantité de courant circulant entre le côté entrée du contrôleur et le côté sortie.
- Test de continuité de la mise à la terre (si le transformateur a une mise à la terre, classe I)) : Ce test vérifie la continuité de la connexion à la terre du contrôleur pour s'assurer qu'il est correctement mis à la terre.
En pratique, les transformateurs LED non isolés peuvent être utilisés, mais ils doivent toujours être installés dans une enceinte protégée et clairement identifiée comme telle.
Transformateur led à tension constante (V) ou à courant constant (mA) ?
Comme chaque lampe LED est différente et contient un circuit LED différent avec une puissance et des caractéristiques différentes, le courant et la tension seront également différents.
Les transformateurs de courant standard sont utilisés avec les luminaires individuels parce qu'ils sont plus faciles à grader et plus rentables pour un seul luminaire. Comme leur nom l'indique, le courant est constant pour une plage de tension et une charge données.
Les transformateurs à tension constante, en revanche, sont toujours utilisés dans des applications où la quantité de courant n'est pas prédéterminée, comme dans le cas des bandes LED. L'argument de vente de la bande LED est son adaptabilité, c'est-à-dire que le transformateur peut avoir une puissance requise de 40 W ou de 100 W, par exemple. En revanche, en cas d'utilisation d'un courant standard, le nombre de mètres de bande LED doit toujours être fixe. Ni plus ni moins.
Dans les solutions à tension constante, tant que le total des watts ne dépasse pas la limite de puissance de l'alimentation, tout fonctionne bien. Par exemple, une bande de LED de 10 W 24 V peut être connectée à un transformateur de 100 W 24 V.
Transformateur de led de classe I ou de classe II
Dans ce cas, I et II sont écrits en chiffres romains. La réglementation de la CEI (Commission électrotechnique internationale) utilise les termes Classe I et Classe II pour décrire la façon dont l'alimentation électrique est construite à l'intérieur et la façon dont elle est isolée électriquement pour éviter que les utilisateurs ne soient électrocutés.
Selon la CEI
Les contrôleurs de LED de classe I doivent avoir une connexion à la terre protégée et une isolation substantielle pour éviter les chocs électriques. Les contrôleurs de LED de classe I ont généralement une connexion à la terre du côté de l'alimentation.
Les contrôleurs de LED de classe II présentent des caractéristiques de sécurité supplémentaires telles qu'une isolation double ou renforcée et des niveaux d'isolation plus élevés entre l'entrée et le boîtier ou la sortie, de sorte qu'ils n'ont pas de mise à la terre séparée.
Transformateur à diodes électroluminescentes de classe 1 ou de classe 2
Les numéros occidentaux 1 et 2 représentent les normes NEC (National Electric Code).
Classe 1 : Les circuits de classe 1 sont des circuits de haute puissance qui peuvent transporter jusqu'à 600 volts d'énergie électrique. Les circuits de classe 1 doivent être installés dans des conduits ou des gaines mis à la terre. Les circuits de classe 1 doivent être mis à la terre, ce qui signifie qu'ils sont reliés à la terre pour éviter les risques d'électrocution et d'incendie. Les circuits de classe 1 nécessitent des dispositifs de protection contre les surintensités, tels que des disjoncteurs ou des fusibles, afin de les protéger contre les surcharges électriques et les courts-circuits.
Classe 2 : Les circuits de classe 2 sont des circuits basse tension limités à 60 volts ou moins. Les circuits de classe 2 peuvent être installés avec des méthodes de câblage moins exigeantes, telles que des câbles de base ou des faisceaux de fils. Les circuits de classe 2 ne nécessitent pas de mise à la terre, ce qui rend leur installation plus facile et moins coûteuse. Les circuits de classe 2 ont des exigences moins strictes en matière de protection contre les surintensités et peuvent ne nécessiter qu'un simple dispositif de limitation du courant.
En d'autres termes, les circuits de classe 1 et de classe 2 ont des exigences de sécurité différentes selon les normes NEC. Les circuits de classe 1 sont conçus pour des applications à forte puissance nécessitant un niveau de sécurité élevé, tandis que les circuits de classe 2 sont conçus pour des applications à faible puissance et à faible tension, pour lesquelles les exigences de sécurité sont moins strictes. Pratiquement tous les luminaires à LED vendus aux consommateurs appartiennent à la classe 2.
Transformateur led gradable ou non gradable
De nos jours, toutes les lampes sont conçues pour être gradables, et il s'agit là d'un vaste sujet, car il existe de nombreuses façons de grader les lumières, telles que :
- Transformateur led 0-10V/1-10V dimmable
- Transformateur LED à gradation PWM
- Transformateur led gradable à triac
- Transformateur de LED à gradation DALI
Pour chaque point, vous pouvez accéder à un article de blog dédié dans lequel nous avons abordé cette méthode de gradation particulière.
Transformateur led étanche et non étanche
L'indice IP(Ingress Protection) est utilisé pour classer la résistance à l'eau du transformateur à diodes électroluminescentes. Le code IP se compose de deux chiffres. Le premier chiffre évalue la protection contre les objets solides sur une échelle de 0 (aucune protection) à 6 (pas de pénétration de poussière), et le second chiffre évalue la protection contre les liquides sur une échelle de 0 (aucune protection) à 8 (étanche à la pression). Les transformateurs à DEL ayant un indice IP20 ou inférieur sont destinés à un usage intérieur, tandis que les transformateurs étanches sont destinés à un usage extérieur. Certains appareils d'éclairage intérieur utilisent des transformateurs LED étanches car ils peuvent produire beaucoup plus de puissance que les transformateurs à faible indice de protection sans nécessiter de système de refroidissement actif, étant donné que leur boîtier est en métal.
De quel type de transformateur Led ai-je besoin ?
Si vous souhaitez installer des éclairages LED, il est important de choisir le bon transformateur LED afin de garantir un fonctionnement sûr et correct. Les transformateurs LED sont une partie essentielle d'un système d'éclairage LED. Choisir le bon transformateur LED peut sembler une tâche insurmontable, mais ne vous inquiétez pas, nous pouvons vous aider.
Je vous guiderai tout au long du processus de sélection du bon transformateur de LED, y compris la tension du réseau, la puissance totale utilisée par le système de LED et la tension ou le courant constant requis par les LED.
Tension du réseau électrique
La première étape pour choisir le bon transformateur de LED consiste à déterminer la tension du réseau que vous utilisez. La tension du réseau peut varier en fonction de l'endroit où vous vous trouvez, il est donc important de vérifier quelle est la tension utilisée dans votre pays. Par exemple, en Europe, la tension du réseau est de 230 V, tandis qu'aux États-Unis, elle est généralement de 110 V.
Il est important de noter que certains pilotes de LED sont conçus pour fonctionner avec une plage de tension spécifique, veillez donc à vérifier les spécifications de votre transformateur de LED. Si vous achetez un transformateur en ligne, vérifiez bien la tension. Bien entendu, de nombreux transformateurs fonctionnent directement dans la plage 100-240V.

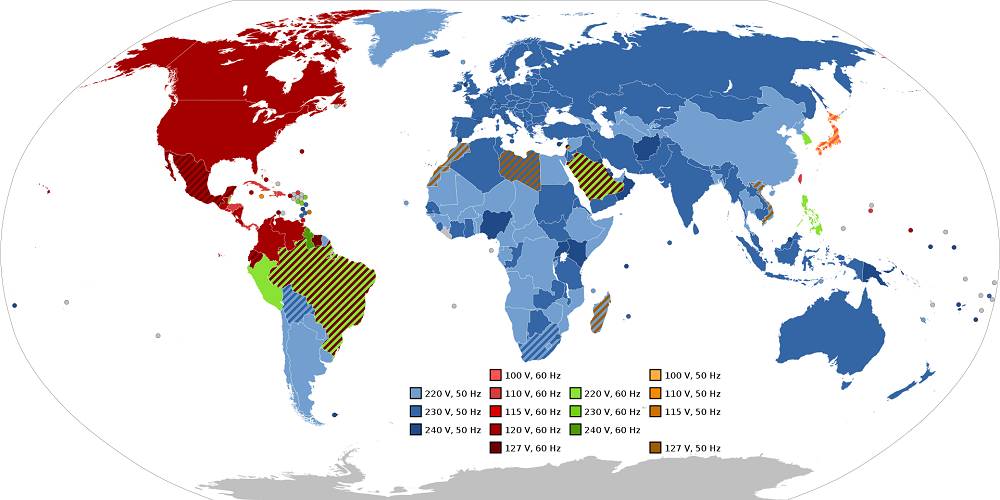

Image : Wikipedia
Puissance totale
La deuxième étape pour choisir le bon transformateur de LED consiste à déterminer la puissance totale utilisée par le groupe de LED souhaité. Cela dépendra du nombre de LED dans le système et de l'efficacité de chacune d'entre elles.
Pour calculer la puissance totale, vous devez multiplier le nombre de lampes LED dans le système par la puissance de chaque lampe LED. Par exemple, si vous avez 10 lampes LED au plafond d'une puissance de 9 W, la puissance totale est de 90 W.
Une fois que vous connaissez la puissance totale, vous devez choisir un transformateur de LED qui peut fournir suffisamment de puissance pour faire fonctionner les lumières LED. La puissance de sortie du transformateur doit être supérieure à la puissance totale des ampoules LED. Par exemple, pour une puissance de 90W, vous avez besoin d'un transformateur LED avec une puissance de sortie d'au moins 90W, de préférence un peu plus.
Il convient de noter que certains transformateurs de DEL sont conçus pour ne fonctionner qu'avec une certaine puissance (courant constant), de sorte que la puissance du transformateur doit être exactement la même.
Tension constante ou courant constant
La troisième étape dans le choix du bon transformateur de LED consiste à déterminer le type de tension ou de courant constant dont vos lampes LED ont besoin. Les transformateurs de LED peuvent fournir soit un courant constant, soit une tension constante pour les lampes à LED, en fonction de leurs besoins.
Par exemple, si vos lampes à DEL ont une tension fixe de 24V DC, vous aurez besoin d'un transformateur de DEL qui fournit une tension constante de 24V DC. La tension fournie par le transformateur doit correspondre à la tension requise par les lampes à DEL.
Par exemple, si vos lampes à DEL ont un courant fixe de 700 mA, vous avez besoin d'un transformateur de DEL qui fournit le même courant constant de 700 mA. Le courant fourni par le transformateur doit correspondre au courant requis par les lampes à DEL.
Il est important de noter que certains transformateurs pour leds peuvent offrir à la fois une tension constante et un courant constant, vérifiez donc les spécifications du transformateur pour leds avant de l'acheter. Nous pouvons vous aider à cet égard. Si votre luminaire est équipé d'un transformateur défectueux, vous pouvez nous envoyer une photo de sa plaque signalétique et nous serons en mesure de vous proposer un remplacement. Nous avons déjà écrit sur ce sujet.
Enfin
En résumé, un transformateur de LED est une alimentation électrique qui régule la quantité de courant requise par une LED individuelle ou un groupe de LED. Les LED sont des sources lumineuses à faible consommation d'énergie et à longue durée de vie, qui nécessitent des alimentations spécialisées pour fonctionner correctement. Les transformateurs de LED sont conçus pour correspondre au niveau de puissance requis par les LED utilisées. Ils protègent les LED des fluctuations de tension et de courant et fournissent une alimentation basse tension tout en veillant à ce que la température des LED reste constante. Les transformateurs de LED protègent également contre les surtensions et les surintensités qui peuvent endommager les LED. Il est essentiel de choisir le bon type de transformateur pour les lampes à DEL que vous utilisez afin de garantir la sécurité et des performances optimales.
1. Minkä jännitteen LED-muuntajan tarvitsen?
Cela dépend de la tension des lampes LED et du nombre que vous avez l'intention d'utiliser. En général, la tension du transformateur de DEL doit être la même que celle des DEL. Par exemple, si vous avez des lampes LED de 12V, vous aurez besoin d'un transformateur de 12V.
2. Voinko käyttää 24V muuntajaa 12V LED-valolle?
Non, un transformateur de 24V ne peut pas être utilisé pour une lampe LED de 12V car la tension est trop élevée. Cela peut brûler la lampe LED et endommager à la fois le transformateur et les lampes LED.
3. Miten tarkistan LED-muuntajan jännitteen?
Vous pouvez utiliser un voltmètre pour vérifier la tension du transformateur de DEL. Connectez le voltmètre à la sortie du transformateur de LED et lisez la tension sur l'écran. Assurez-vous que la tension mesurée correspond aux spécifications techniques des lampes LED.
4. Mikä jännite on paras LED-valoille?
En général, la tension appropriée pour les lampes LED est indiquée dans les spécifications du fabricant et varie en fonction du type et des caractéristiques des lampes LED. La plupart des lampes LED fonctionnent à 12V, 24V ou 120V/230V. Il est important de suivre les instructions du fabricant pour garantir des performances et une sécurité optimales.
5. Kuinka valitsen LED-muuntajan LED-valolleni?
Vous devez choisir un transformateur de LED dont la tension et la puissance sont adaptées à vos lampes LED. Calculez la puissance totale (en watts) des lampes LED et assurez-vous que la puissance du transformateur est au moins égale à cette valeur. En outre, vérifiez que le transformateur de LED possède les connexions et les caractéristiques adéquates, telles qu'un indice de protection IP si vous l'installez dans un environnement humide ou poussiéreux.
6. Onko jännitteellä merkitystä LED-valoille?
Oui, la tension est importante pour les lampes LED. Une tension trop élevée peut endommager une lampe LED, tandis qu'une tension trop faible peut ne pas suffire à allumer la lampe LED. L'utilisation d'une tension correcte garantit le bon fonctionnement et la longévité de vos lampes LED.
7. Voinko käyttää pienemmän tehoista LED-muuntajaa?
Cela dépend de l'efficacité des lampes LED et du nombre que vous utilisez. Si le transformateur de LED est trop petit, il peut ne pas être en mesure de faire fonctionner toutes les LED à pleine puissance ou les LED peuvent ne pas s'allumer. Il est important de s'assurer que le transformateur a une puissance suffisante pour couvrir la puissance totale des lampes LED.
8. Onko 12V vai 24V parempi LED-valoille?
Cela dépend des caractéristiques des lampes LED et de vos besoins. Les transformateurs de LED de 24V présentent l'avantage d'un meilleur transfert de courant, c'est-à-dire que la tension ne chute pas sur une plus longue distance, ce qui améliore l'uniformité et l'efficacité de l'éclairage, en particulier avec des bandes lumineuses plus longues.
9. Kuinka lasken LED-muuntajan tehon?
La puissance (W) du transformateur de LED est calculée en fonction de la puissance totale (W) des lampes LED. Additionnez les puissances de toutes les lampes LED et assurez-vous que la puissance du transformateur est au moins égale à cette puissance totale. Il est recommandé de choisir un transformateur d'une puissance légèrement supérieure à la puissance totale calculée (par exemple, 20 % de plus), afin que le système fonctionne correctement en cas d'extensions futures.
10. Kuinka monta lediä voin laittaa yhdelle muuntajalle?
Cela dépend de la puissance du transformateur des LED et de l'efficacité des LED. Calculez la puissance totale (W) des lampes LED et assurez-vous que la puissance du transformateur est suffisante pour la couvrir. Par exemple, si vous avez 10 lampes LED, chacune d'une puissance de 5W, vous aurez besoin d'un transformateur d'au moins 50W. Ajoutez-y un facteur de réserve de 10 à 20 % si nécessaire.
11. Soveltuuko mikä tahansa LED-muuntaja mihin tahansa LED-valoihin?
Non, le transformateur de LED doit être adapté à la tension, à la puissance et aux caractéristiques des lampes LED. Il est important de s'assurer que le transformateur fournit la tension et le courant corrects pour les lampes LED et que les connexions du transformateur sont compatibles avec les lampes LED. Il est également important de vérifier que le transformateur prend en charge les fonctions nécessaires, telles que la gradation si les lampes LED l'exigent.
12. Voinko käyttää suurempitehoista LED-muuntajaa?
En général, il s'agit d'une tension continue. Cela dépend de l'efficacité des LED et de la puissance du transformateur de LED. Un transformateur de LED plus puissant peut fonctionner, mais il peut aussi provoquer une surchauffe ou endommager les LED. Dans le cas d'une lampe contrôlée par le courant, elle ne peut pas être utilisée avec un transformateur plus puissant.
13. Miksi LED-muuntajat hajoavat?
Les transformateurs de LED peuvent tomber en panne pour un certain nombre de raisons, telles qu'une surchauffe, des dommages dus à l'humidité, une surcharge ou une utilisation incorrecte. L'utilisation d'un mauvais type de transformateur, comme une tension trop élevée ou trop basse, peut également entraîner une défaillance du transformateur. En outre, des composants de mauvaise qualité et des défauts de fabrication peuvent réduire la durée de vie du transformateur.
14. Mitä tapahtuu, jos ylikuormitan LED-muuntajan?
Une surcharge peut endommager le transformateur de LED ou même le briser. Cela peut également endommager les lampes LED utilisées par le transformateur. Toutefois, un transformateur de LED de bonne qualité s'éteint de lui-même en cas de surcharge et se protège ainsi que les appareils connectés.
15. Mikä on LED-muuntajan käyttöikä?
La durée de vie d'un transformateur LED dépend de la qualité du fabricant et des conditions d'utilisation du transformateur LED. Un transformateur LED de bonne qualité a généralement une durée de vie de plusieurs années, jusqu'à plus de 10 ans, s'il est utilisé correctement et protégé contre la surchauffe et les dommages dus à l'humidité.
16. Voinko kytkeä yhteen kaksi LED-muuntajaa?
NON, s'il s'agit d'une tension alternative. Les cycles de démarrage des transformateurs ne coïncident pas et peuvent les endommager et provoquer un clignotement. Oui, s'il s'agit d'une tension continue. Les transformateurs CC peuvent fonctionner ensemble, mais il est important de s'assurer qu'ils sont compatibles et que leur puissance totale est suffisante pour les lampes LED sans surcharge.
