Les bandes LED CCT et RVB ont gagné en popularité car elles permettent d'ajuster la couleur et la température de couleur de la lumière en fonction de la situation. Mais que signifie la puissance réelle de ces bandes ? La puissance indiquée est-elle fiable et comment les choix effectués affectent-ils la consommation et le rendement lumineux ? Efficacité - qu'est-ce qui l'influence ? Dans cet article, nous allons entrer dans les détails techniques et découvrir quelle est la puissance réelle d'une bande LED, de manière simple et compréhensible.
Bande lumineuse monochrome à diodes électroluminescentes
C'est clair. La puissance déclarée est généralement la même en réalité. Si l'emballage indique une bande LED de 14,4W 4000K, vous avez besoin de 5 x 14,4W +15% = 82,8W, soit un transformateur de 100W pour 5 mètres. La puissance réelle d'une bande LED monochrome est donc généralement la même que la puissance déclarée.
Mais c'était la partie la plus facile. Qu'en est-il des rubans CCT et RVB ? Poursuivons...
Qu'est-ce qu'un ruban LED CCT et comment fonctionne-t-il ?
Avant de passer à la table, revoyons un peu la technique.
Comment fonctionne la technologie CCT

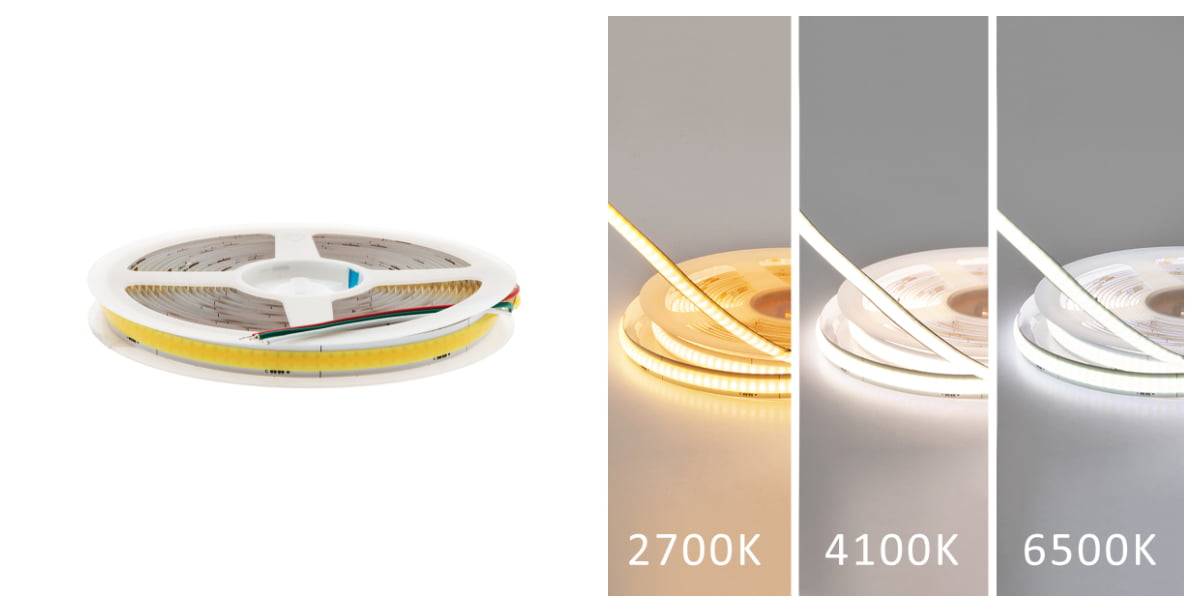

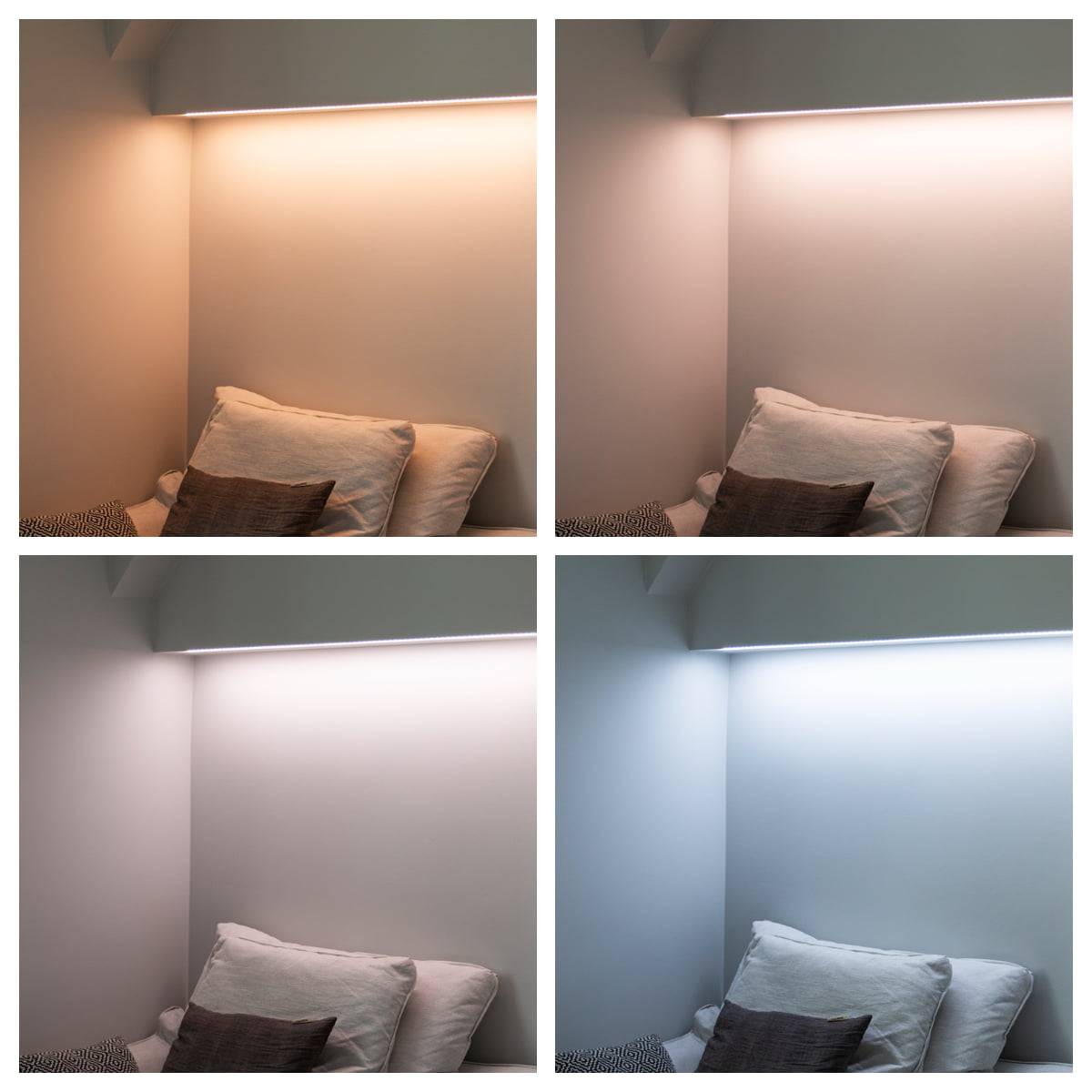

Les bandes LED CCT combinent des circuits LED chauds et froids, ce qui permet à l'utilisateur d'ajuster la tonalité de la lumière d'un blanc chaud et sombre (par exemple 2500K) à un blanc froid et lumineux (par exemple 6500K).
Différence entre les bandes LED monochromes "normales" et les bandes LED CCT
Les bandes LED monochromes n'ont qu'une seule température de couleur fixe, que l'utilisateur doit déterminer avant d'acheter la bande LED. Avec les bandes CCT, la même bande peut être adaptée, par exemple, aux besoins d'éclairage du matin, de l'après-midi et du soir.
Détermination de la puissance des bandes LED dans la pratique
Quelle est la puissance réelle d'une bande LED ?
La puissance réelle d'une bande LED ne se limite pas au nombre de watts par mètre. Il faut tenir compte de la puissance totale de l'ensemble de la bande (généralement indiquée comme un rouleau de 5 mètres) et de la consommation d'énergie réelle dans la pratique.
Puissance nominale par rapport à la puissance totale mesurée
Par exemple, une bande LED CCT d'une puissance déclarée de 7,2 W/m consomme en réalité moins d'énergie car les deux circuits (chaud et froid) ne sont pas utilisés à pleine puissance en même temps. Par exemple, une bande LED CCT de 7,2 W comporte des circuits LED de 3,6 W + 3,6 W et les contrôleurs CCT ajustent la puissance entre les deux circuits. En pratique, la puissance absorbée ne dépasse jamais 4 W. La puissance réelle de la bande LED est donc de 4 W/m, bien que la puissance déclarée soit de 7,2 W/m.

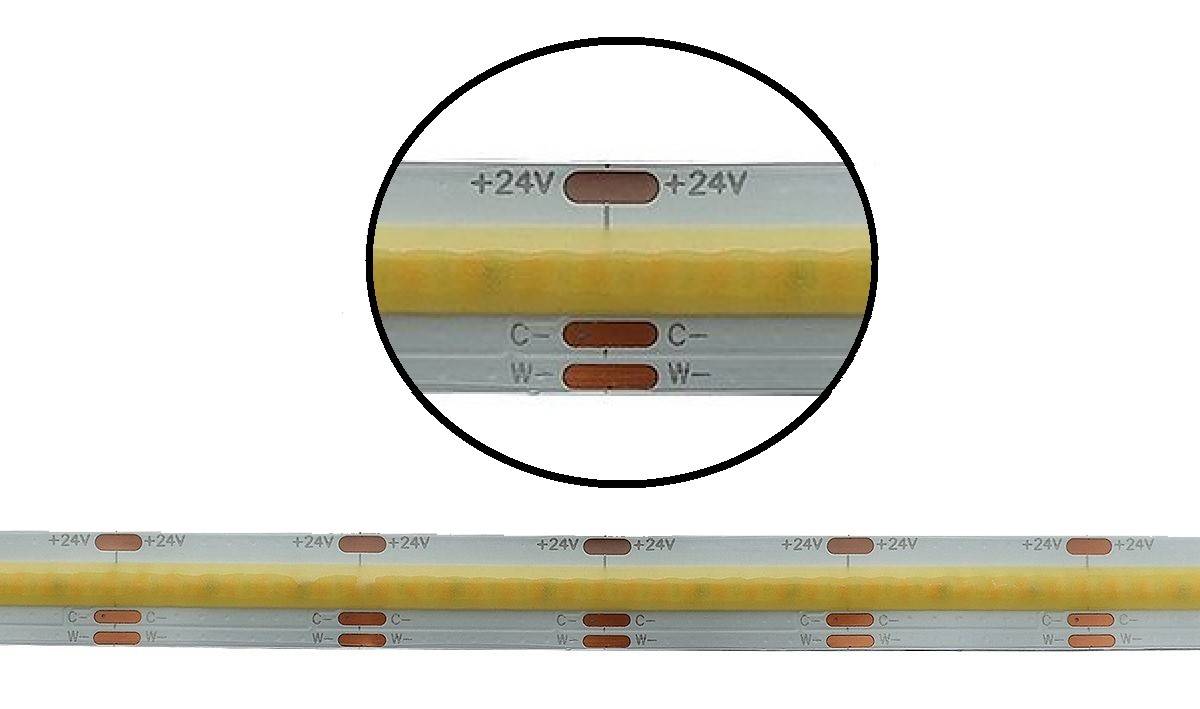

Puissance des circuits LED chauds et froids - Circuit double CCT
Dans les bandes CCT, les circuits chauds et froids ne sont pas actifs à pleine puissance en même temps. Par exemple, les circuits chauds et froids ne sont pas actifs à pleine puissance en même temps :
- LED chaude : 7,2 W
- LED froide : 7,2 W
Le réglage de l'utilisateur affecte directement le circuit LED qui consomme le plus d'énergie, mais vous ne pouvez pas obtenir les circuits à pleine puissance en même temps ! Ainsi, la puissance réelle d'une bande LED de 14,4 W CCT est de 7,2 W/m !
Valeurs réelles mesurées des bandes LED CCT et RGBW
Les tableaux ci-dessous comparent des exemples de rubans CCT et RGBW fabriqués par LedStore. Le tableau montre la différence entre le nom du produit annoncé et la puissance de sortie réelle.
Puissance réelle de la bande lumineuse à DEL CCT
| Ruban | SKU | CRI | IP | Lumen | Lux 1m | Température de couleur (K) | Technologie | Puissance de sortie (W/m) | Efficacité (lm/W) | R9 | LED chaudes (W) | LED froide (W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOLO TUNNELMA, 3.6W/m | STRIP36-24V-IP65-CCT-COB | 95 | 65 | 210 | 52 | 2600-7000 | COB | 2.9 | 98 | 61-70 | 2.2 | 2.2 |
| SOLO TUNNELMA, 7.2W/m | STRIP72-24V-IP65-CCT-COB | 95 | 65 | 365 | 68 | 2700-6500 | COB | 5.5 | 89 | 61-70 | 4.1 | 4.1 |
| SOLO TUNNELMA, 14.4W/m | STRIP144-24V-IP20-CCT-COB | 93 | 20 | 592 | 155 | 2500-7300 | COB | 10.3 | 77 | 61-70 | 7.7 | 7.7 |
| SOLO TUNNELMA, 30W/m | STRIP30-24V-IP20-CCT-COB | 92 | 20 | 1260 | 327 | 2400-6900 | COB | 20.8 | 81 | 61-70 | 15.6 | 15.6 |
| NEON, 14,4W/m | STRIP144-24V-IP65-CCT-NEON | 95 | 65 | 211 | 16 | 2300-4400 | COB | 10.6 | 27 | 91-100 | 7.9 | 7.9 |
| HELLI FEATURE, 7.2W/m | STRIP72-24V-IP65-CCT-SMD | 94 | 65 | 207 | 69 | 2600-6300 | SMD | 4.5 | 80 | 81-90 | 3.4 | 3.4 |
| HELLI HOUR, 14,4W/m | STRIP144-24V-IP20-CCT-SMD | 94 | 20 | 424 | 129 | 2700-7700 | SMD | 8.0 | 71 | 91-100 | 6.0 | 6.0 |
| HELLMI HOUR, 22W/m | STRIP22-24V-IP20-CCT-SMD | 93 | 20 | 822 | 253 | 2600-7500 | SMD | 15.7 | 63 | 91-100 | 11.8 | 11.8 |
Comme le montre le tableau, la puissance indiquée dans le nom du produit est différente de la puissance réelle absorbée. Il s'agit d'une information très importante qui affecte la quantité de lumière et le calcul de la puissance du transformateur. Prenons un exemple de calcul de puissance :
SOLO TUNNELMA CCT 7.2W/m
L'emballage indique 7,2 W/m, mais la puissance absorbée est de 5,5 W/m. Par conséquent, si vous souhaitez installer 5 m de bande LED, la puissance totale requise est de 5 x 5,5 W + 15 % = 31,6 W. Un transformateur de 30 W est tout à fait suffisant, car nous recommandons toujours une marge de 10 à 15 % dans le calcul.
SOLO TUNNELMA CCT 30W/m
L'emballage indique 30 W/m, mais la puissance absorbée est d'environ 20 W/m. Les applications les plus populaires de cette bande LED sont les plans de travail et les autres zones à forte intensité lumineuse. Si vous utilisez 4 m de bande LED pour l'éclairage d'un plan de travail de cuisine, la puissance requise est de 4 x 20 W + 15 % = 92 W. Un transformateur de 100 W est donc suffisant avec une marge.
Puissance réelle de la bande LED RVB
| Ruban | SKU | CRI | IP | Lumen | Température de couleur (K) | Technologie | Puissance de sortie (W/m) | Efficacité (lm/W) | R9 | Lux 1m | Rouge (W) | Bleu (W) | Vert (W) | LED chaudes (W) | LED froide (W) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HELMI CHAMELEONTI, RGB+W, 24V, 14,4W/m | STRIP144-24V-IP65-RGBW-SMD | 85 | 65 | 392 | 4200 | SMD | 10.4 | 91 | 11-20 | 97 | 7.8 | 7.8 | 7.8 | 7.8 | |
| SOLO CHAMELEONTI, RVB+W, 24V, 15W/m | STRIP15-24V-IP65-RGBW-COB | 90 | 65 | 496 | 4200 | COB | 10.4 | 74 | 51-60 | 121 | 3.1 | 3.1 | 3.1 | 7.8 | |
| SOLO SPEKTRI, RGB+CCT, 24V, 19W/m | STRIP19-24V-IP20-RGBCCT-COB | 90 | 20 | 399 | 2700-6200 | COB | 7.1 | 75 | 41-50 | 90 | 3.0 | 3.0 | 3.0 | 7.6 | 7.6 |
| HELMI SPEKTRI, RGB+CCT, 24V, 20W/m | STRIP20-24V-IP20-RGBCCT-SMD | 94 | 20 | 330 | 2700-7900 | SMD | 6.4 | 69 | 91-100 | 104 | 3.1 | 3.1 | 3.1 | 7.8 | 7.8 |
Dans les bandes de LED RGBW et RGBCCT, la situation est encore plus confuse que dans les bandes de LED CCT. Un circuit de LED blanches est toujours plus efficace qu'un circuit de LED colorées, car l'efficacité d'une couleur (par exemple le vert) est meilleure que celle de la lumière blanche. En outre, les couleurs sont considérées comme un facteur d'ambiance, c'est pourquoi une puissance plus faible est souvent perçue comme suffisante. Prenons un exemple de calcul de puissance :
SOLO CHAMELEONTS RGBW 15W/m
L'emballage indique 15 W/m, mais la puissance absorbée est comprise entre 3,0 et 7,6 W/m, en fonction de la couleur. Si vous souhaitez installer une bande LED RGBW au plafond d'une chambre d'enfant, sur une longueur totale de 8 m, la consommation totale est de 8 x 7,6 W + 15 % = 69,9 W. Un transformateur de 75 W est donc suffisant dans ce cas.
SOLO SPEKTRI RGB+CCT 19W/m
L'emballage indique 19 W/m, mais la puissance absorbée se situe entre 3,0 et 7,8 W/m, en fonction des couleurs. Si vous souhaitez installer un total de 20 mètres de bandes LED RGB+CCT dans une salle de cinéma, la consommation totale maximale est de 20 x 7,8 W + 15 % = 179,4 W. Il n'existe pas de transformateur TOUT-EN-UN pour le contrôle RGB+CCT, mais l'unité de contrôle est achetée séparément et connectée au transformateur de base. Dans ce cas, le transformateur serait un transformateur de base de 200 W (24 V) et le contrôleur serait un contrôleur Zigbee 20 A RGB+CCT.
Récapitulons :
- Les bandes de LED CCT fournissent une lumière blanche réglable et comportent un circuit de LED chaudes et froides de différentes puissances.
- Les bandes de LED RGBW fournissent une lumière blanche et colorée en un seul paquet. Elles conviennent à l'éclairage d'ambiance, mais ne sont pas aussi économes en énergie que les bandes de LED CCT.

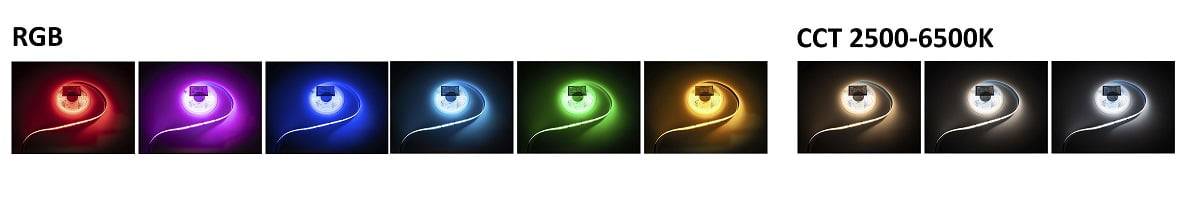

- Les bandes de LED RGB+CCT offrent non seulement un mélange de couleurs, mais aussi la possibilité de modifier la température de couleur de la lumière blanche, ce qui vous permet d'obtenir le ton de lumière approprié à chaque situation.
Efficacité et rendement lumineux : lumens par watt
Que dit l'efficacité au consommateur ?
L'efficacité est exprimée en lm/W, ou lumens par watt. Elle indique la quantité de lumière obtenue pour chaque watt consommé. Plus la valeur est élevée, plus le ruban est économe en énergie.
Comparaison de l'efficacité des bandes de LED CCT et RGB
Les bandes LED CCT ont une efficacité comprise entre 74 et 98 lm/W, ce qui est un bon niveau pour les lumières LED. Plus de 90 lm/W signifie une très bonne efficacité lumineuse. Cependant, selon la nouvelle réglementation européenne en matière d'énergie, il s'agit seulement de la classe F, alors que la classe A correspond à +210 lm/W. Vous trouverez plus d'informations à ce sujet dans cet article .
Corrélation entre le rendu des couleurs et l'efficacité
Dans les bandes LED, il existe une corrélation évidente entre l'indice de rendu des couleurs et l'efficacité du circuit LED. Plus le circuit LED reproduit bien les couleurs, plus l'efficacité du circuit LED est faible. Les luminaires à LED ne doivent pas être choisis uniquement en fonction de l'efficacité du circuit LED, car si vous choisissez des luminaires à faible rendu des couleurs, les couleurs de l'intérieur ne seront pas magnifiquement reproduites.
CRI et R9 - le rôle du rendu des couleurs dans l'éclairage
Comment l'IRC affecte-t-il la qualité de la lumière ?
L'IRC, ou indice de rendu des couleurs, indique dans quelle mesure une source lumineuse reproduit les couleurs de manière naturelle. Toute valeur supérieure à 90 est considérée comme un bon IRC. Toutes les bandes LED LedStore ont des valeurs IRC comprises entre 93 et 98 lorsqu'elles sont mesurées. Pour plus d'informations sur l'importance du rendu des couleurs, lisez Quelle est la différence entre l'IRC et l'indice de rendu des couleurs ?
L'IRC ne peut être mesuré que pour la lumière blanche. Dans les bandes lumineuses à LED CCT, il est obtenu à partir des deux circuits séparément et dans les bandes RGBW à partir d'une lumière blanche prédéterminée (par exemple 4000K). Pour les réglettes RGB+CCT, la valeur est également obtenue à partir de deux circuits de lumière blanche différents.
Pourquoi la valeur R9 est-elle particulièrement importante ?
Dans les mesures de l'IRC, R9 mesure la reproduction des tons rouges profonds - importants pour les tons de peau ou la présentation des aliments, par exemple. Lors de la mesure des bandes de LedStore, les valeurs R9 varient entre 58 et 82, en fonction de la bande. Toutefois, ces valeurs sont relativement bonnes. Le rouge peut être de 0 à 10 ou même négatif dans certaines bandes LED faibles (les autres couleurs sont proportionnellement surexposées) ! Cela dépend de l'appareil de mesure.
Valeur en lux à un mètre - l'impact pratique de la lumière
La valeur en lux indique la quantité de lumière que vous recevez à une distance donnée. Les valeurs (131-214 lux) mesurées à une distance d'un mètre permettent une comparaison directe avec les performances pratiques de l'éclairage. Quelle est donc la quantité de lumière ? La valeur en lux donne une meilleure indication sur le choix d'une bande lumineuse que la puissance réelle d'une bande LED.
Pour en savoir plus, lisez cet article : la puissance de la bande LED et son rôle dans l'éclairage.
Indice de protection IP et applications - quelle est la place de chaque ruban ?
Les bandes LED sont principalement classées IP20, c'est-à-dire qu'elles sont destinées à une utilisation intérieure sèche. Si une solution étanche à l'humidité est requise, il convient de choisir une version ayant au moins l'indice de protection IP65.
Comment choisir la bonne bande LED CCT
Exemples d'utilisation pour différents besoins
- Cuisine : SOLO 30W/m CCT - une bande LED efficace et sans points, parfaite pour les plans de travail.
- Salon : HELMI 14,4W/m CCT - la solution circulaire pour le salon offre un bon rendement pour l'éclairage supplémentaire et permet également de créer facilement une atmosphère. Dans les solutions indirectes, la bande peut également être pointillée, car les points ne sont pas visibles.
- Poste de travail : HELMI 22W/m CCT - Monté sur un profilé suspendu, deux en parallèle, on obtient d'excellentes performances. Dans un profilé plus profond, la pointe est adoucie et n'est pas visible.
- Chambre d'enfant ou salle de cinéma : SOLO SPEKTRI 19W/m - une lumière (presque) sans tache dans toutes les couleurs et nuances de blanc. Il est facile de choisir la nuance qui convient à votre humeur !
Foire aux questions (FAQ)
Quel est un bon IRC pour une bande LED ?
Un bon IRC pour une bande LED est d'au moins 90. Plus la valeur est élevée, plus la bande LED reproduit les couleurs de manière naturelle et agréable à l'œil.
La bande LED CCT peut-elle être utilisée à l'extérieur ?
Oui, mais la bande LED doit être au moins conforme à la norme IP65 pour résister à l'humidité et à la poussière. Veillez également à ce que l'alimentation et les connexions soient résistantes aux intempéries.
Ai-je besoin d'un pilote spécial pour la bande LED CCT ?
Oui. Les bandes LED CCT ont un circuit LED blanc chaud et un circuit LED blanc froid, le contrôleur a donc besoin de deux canaux. Vous avez également besoin d'un contrôleur pour régler la teinte et la luminosité.
Quelle est la valeur de R9 ?
La valeur R9 indique la capacité de la LED à reproduire une couleur rouge profond. Une valeur R9 élevée (par exemple supérieure à 70) est particulièrement importante pour l'éclairage de personnes, d'aliments ou d'œuvres d'art.
Quelle est l'incidence de l'efficacité (lm/W) sur l'éclairage ?
L'efficacité est la quantité de lumière qu'une bande LED produit par watt utilisé. Une valeur lm/W plus élevée signifie une meilleure efficacité énergétique et des coûts d'électricité moins élevés.
La puissance de la bande LED peut-elle varier dans le temps ?
Oui. Les bandes de LED perdent de leur puissance avec le temps et l'utilisation. En particulier, le rendement lumineux diminuera si la bande n'est pas refroidie de manière adéquate ou si elle est utilisée en permanence à pleine puissance.
{
"@context" : "https://schema.org",
"@type" : "FAQPage",
"mainEntity" :
}
Que pouvons-nous apprendre sur la puissance des bandes LED CCT et RVB ?
Les bandes LED CCT constituent une solution d'éclairage efficace et polyvalente, dès lors que vous comprenez leur puissance et leurs caractéristiques réelles. En règle générale, la puissance requise est égale à la moitié de la valeur indiquée pour le produit.
Pour trouver la meilleure option pour votre projet, vous devez tenir compte de l'efficacité, de la valeur CRI (surtout R) et de la valeur en lux. Si vous choisissez une bande LED pour un entrepôt ou pour un salon, vos souhaits seront certainement différents.
