Le remplacement du système Talomatti est l'une des rénovations de l'éclairage où l'ancien système de contrôle centralisé doit être remplacé par une solution moderne, fiable et facilement extensible. En pratique, il s'agit d'enlever la centrale Talomatti et de la remplacer par un système de commande spécifique aux groupes d'éclairage, qui fonctionne avec des boutons muraux et des commandes intelligentes. Voici les défis et les coûts de la modernisation.
Qu'est-ce que Talomatti ?

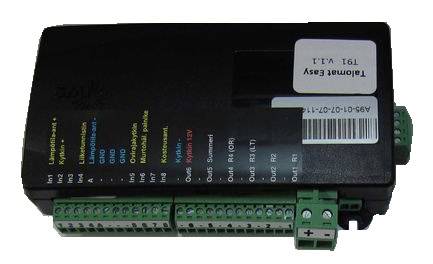

Le Talomatti est essentiellement un "contrôleur central" pour l'éclairage 12V d'une maison, qui rassemble les groupes d'éclairage en un seul endroit et leur distribue le contrôle. L'idée est la même que celle d'un panneau de commande de groupe dans une armoire électrique, mais pour un éclairage basse tension : les luminaires ne sont pas " allumés ", mais les fils qui vont aux luminaires sont amenés au panneau de commande Talomatti, où ils sont divisés en canaux et gradés.
En termes de câblage, cela signifie généralement deux "réseaux" parallèles :
- Câble d'alimentation (pour lampes 12VDC)
L'alimentation (transformateur) transforme le 230V en 12VDC. Cette alimentation 12V est amenée à Talomatti, et Talomatti la redistribue aux groupes d'éclairage. En général, chaque groupe a sa propre sortie (canal), mais le retour (0V/GND) est souvent commun ou au moins retourne au même point. - Fils de commande (des boutons au Talomat)
Les boutons muraux ne transportent généralement pas l'énergie des luminaires, mais servent de signaux de commande au Talomat. Le bouton envoie une "commande" (marche/arrêt, gradation) au Talomatti, et c'est le Talomatti qui se charge de la gradation des luminaires. Comme PushDIM
De manière simplifiée, le système Talomatti se présente comme suit :
- 230V → alimentation → 12V (+ et 0V) → tableau de commande Talomatti
- Canaux Talomatti → groupes d'éclairage
- Boutons → avec fils de commande vers Talomat
Cette approche centralisée fonctionne bien tant que le câblage est clair et documenté. Le problème survient souvent au fil des ans : le câblage des boutons et des lumières peut avoir été combiné dans des boîtes, et le 0V/GND, par exemple, peut être divisé ou relié en guirlande à des endroits qui ne sont pas immédiatement évidents. Lorsque le Talomatti est démonté et remplacé par plusieurs contrôleurs distincts, ces vieux "fils communs" et ces croisements peuvent apparaître comme des symptômes inattendus - c'est pourquoi, lors d'une reconstruction du Talomatti, le traçage et le marquage des câbles sont souvent l'étape la plus importante de l'ensemble du travail.
Talomatti ne se contente pas de contrôler l'éclairage
Si le Talomatti est installé en tant que contrôleur de l'ensemble de la maison (HVAC) et qu'il fonctionne à tous les autres égards, il est laissé en place. Seul le contrôle de l'éclairage est retiré.
Renouvellement de Talomat à temps ?
Il y a généralement deux raisons de renouveler un Talomat. Le système tombe en panne ou l'on souhaite le moderniser (contrôle intelligent, fonctions de scène, contrôle des applications).
Le problème est qu'il s'agit d'un produit d'un seul fabricant et qu'il n'y a pas de pièces de rechange disponibles. Lorsque des problèmes commencent à survenir, que vous ne pouvez pas trouver les bonnes personnes et que vous ne pouvez plus assurer l'entretien, il est temps de le remplacer.
Dans les deux cas, la même décision est prise : le centre Talomatti est supprimé et remplacé par une commande décentralisée par groupe d'éclairage.
Obstacles courants : câblage, GND et "commandes fantômes".
Le problème peut donc être que dans le câblage de la maison, GND/0V est distribué "quelque part" entre les boutons et les lumières d'une manière qui n'est pas visible sur les dessins. Lorsqu'une commande de type PushDim est introduite à la place, les conséquences peuvent être les suivantes :
- l'appui sur un bouton commande également l'autre groupe (commande croisée)
- il y a des coupures d'électricité et des images fantômes dans le deuxième groupe
- changer la polarité (+ et GND croisés) ne résout rien, mais empêche généralement le fonctionnement (les dispositifs sont sensibles à la polarité).
Une règle empirique importante : le problème n'est pas le "0V commun en principe", mais le 0V commun au mauvais endroit / sur le mauvais chemin, où le courant de charge et la référence de contrôle se confondent.
Le centre Talomatti a été démantelé, l'ancien câblage a été recyclé
L'idée de base du renouvellement est claire :
- Le centre Talomatti sera complètement supprimé
- utiliser l'ancien câblage dans la mesure où cela est raisonnablement et sûrement possible
- le contrôle de groupe est assuré par des récepteurs modernes, ce qui facilite l'extension et la maintenance du système
Solution : contrôleurs PushDIM Zigbee 12V intelligents
Un bon remplacement VaLO Zigbee récepteur LED 12-36V, pour bandes LED monochromes, 8A. Il est monté entre l'alimentation (transformateur) et la charge LED, et est contrôlé à partir du côté secondaire - c'est-à-dire que le transformateur n'a pas besoin d'être dimmable.
Points essentiels pour la pratique :
- Le contrôleur Zigbee fonctionne pour l'éclairage 12-36V DC
- la charge par groupe est de 8A (la puissance dépend de la tension), soit à 12V 96W par groupe.
- le récepteur peut être contrôlé via un concentrateur Zigbee et une application, et le système permet également une commande par bouton-poussoir (en fonction de la destination et de la mise en œuvre).
L'objectif est de faciliter la vie quotidienne, c'est pourquoi ces contrôleurs utilisent toujours les anciens boutons à impulsion (à ressort).
Étapes et "logique de terrain" : comment procéder de manière ordonnée ?
Lorsque l'ancien câblage est utilisé, nous procédons dans l'ordre suivant :
- Dégagement et marquage des câbles (cela prend du temps - parfois un temps étonnamment long)
- Éliminez la porte de la ferme et remplacez-la par un point de distribution clair (rail 0V/sorties de groupe).
- Groupe par groupe: un récepteur, une charge, un contrôle → test → suivant
- Contrôle permanent: le "GND" des boutons n'est pas connecté au fil de retour quelque part dans la boîte de manière à créer une connexion croisée entre les deux groupes.
Si le phénomène "une poussée éteint l'autre" se produit pendant l'installation, c'est presque toujours le signe que les sorties du circuit de commande (GND) et les retours du circuit de charge (Impulse) ne sont pas correctement séparés (ou que deux régulateurs partagent un chemin de retour de commande). Dans ce cas, la solution se trouve généralement dans les points de commutation et la topologie du câblage, et non dans l'"inversion des fils" à l'extrémité du récepteur, ce qui prend également du temps.
Une autre chose importante est de vérifier qu'il n'y a pas de tension provenant des transformateurs vers les interrupteurs, c'est-à-dire qu'il n'y a pas de tension de 12V ailleurs que dans les lumières.
Ver de basse-cour, coût du renouvellement
La partie la plus coûteuse et la plus longue du remplacement n'est donc pas le remplacement de l'équipement lui-même, mais l'élimination de l'ancien câblage. Dans de nombreux endroits, les GND/0V des boutons et des lumières sont partagés ou interconnectés dans l'un des boîtiers de la maison, ce qui peut provoquer des symptômes de contrôle PushDim tels que "une pression en éteint une autre". Une pendaison de crémaillère commence donc toujours par le traçage des câbles, leur marquage et la création d'un point de distribution logique. Ce travail prend entre 1 et 40 heures, en fonction de la qualité du marquage du câblage au centre par l'installateur précédent et, bien sûr, de la taille de la maison.
Une fois que l'ancien câblage a été cartographié, les Talomat doivent être remplacés par des contrôleurs PushDim 12V Zigbee intelligents, de sorte que le système fonctionne à la fois avec les anciens boutons PushDim et l'application Zigbee souhaitée (telle que Azoula, Philips Hue ou similaire).
Solution économique - boutons Zigbee
Si l'objectif est de minimiser les heures de chantier et d'éviter les surprises en matière de câblage, la solution la plus rapide consiste souvent à passer directement des boutons traditionnels aux interrupteurs sans fil Zigbee. Selon le modèle d'interrupteur, ils sont directement couplés à des récepteurs 8A ou programmés dans une scène et stockés sur les boutons. En d'autres termes, le câblage des boutons est déconnecté et les boîtes d'interrupteurs sont recouvertes de nouveaux boutons.
Chaque point de départ doit être clarifié afin d'éviter les mauvaises surprises en matière de coûts !
Boutons avec appairage direct
Les récepteurs sont donc généralement situés à l'endroit où se trouve le Talomat dans la centrale électrique. Les boutons directement appariés communiquent donc sans fil avec le récepteur. Dans une petite maison, cela fonctionne bien, car la portée des boutons est de 10 à 20 mètres. En d'autres termes, le bouton situé sur le mur communiquera avec le récepteur situé dans le centre de contrôle.

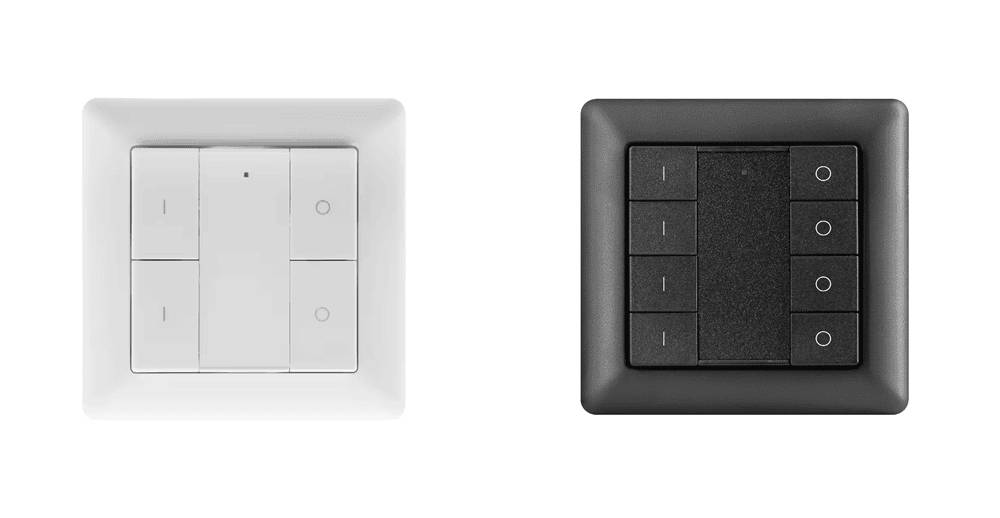

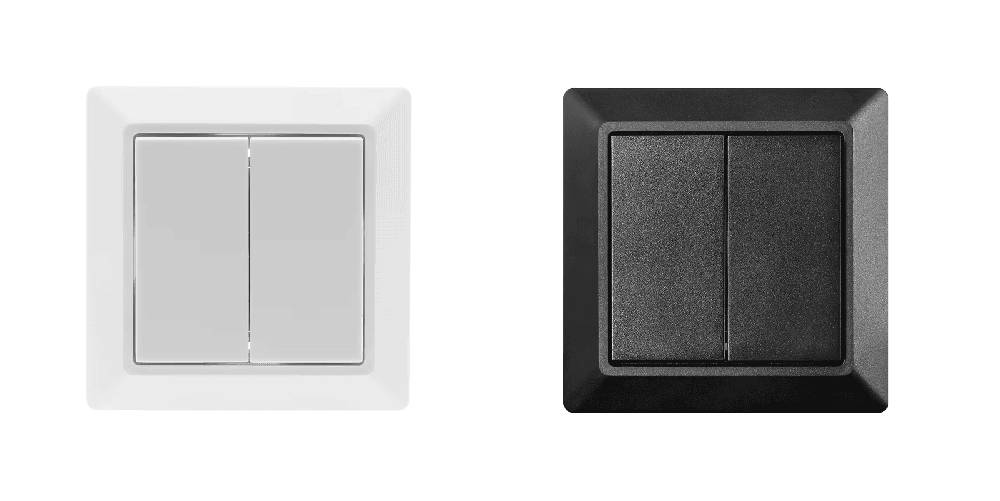

Le mur peut donc être équipé de boutons blancs ou noirs assortis aux cadres Perus 55mm. Pour une, deux ou quatre lampes. Ou plusieurs lampes superposées.
Le problème de l'appairage direct se pose dans les grandes maisons ou les maisons en pierre, où le signal ne passe pas si le centre et le bouton sont éloignés l'un de l'autre.
Boutons de situation (scène)
Tout peut également être programmé via l'application. Installer des boutons de scène sur le mur, dont la fonction est définie dans l'application. Le bouton est toujours lié à un écosystème centré sur un HUB installé dans le réseau local de la maison.
Les plus populaires en Finlande sont Azoula ou Philips HUE.
L'avantage de ce système est qu'il y a un bouton clair par pièce et une automatisation intelligente de l'éclairage.
C'est-à-dire qu'il peut y avoir une automatisation en arrière-plan qui allume, atténue ou éteint les lumières à l'heure souhaitée. Dans l'application, vous pouvez donc créer vos propres automatismes, ajouter des capteurs de mouvement (sans fil !) et créer des situations.
Les situations sont des paramètres d'éclairage créés à votre discrétion. Par exemple :
- Nettoyage -> tous les voyants sont allumés, 100% de puissance
- Soir -> allumer les spots et 60% de la puissance
- Nuit -> une seule lumière souhaitée allumée à 5% de puissance
- Situations à domicile/à l'extérieur
Ces situations créées peuvent donc également être enregistrées dans des boutons et le bouton peut être déplacé où vous le souhaitez.
Dans cette solution, le HUB fait office de concentrateur qui reçoit et envoie des commandes aux boutons et aux récepteurs. Il est souvent situé au milieu de la maison, de sorte qu'il fonctionne de manière fiable dans toutes les directions.
Exemple de coûts d'un échange de la ferme à la table
Affaire facile, pas de cervelle
5 pièces, 8 groupes de luminaires. Le câblage est clairement identifié et il n'y a pas de fils "volés", pas d'installations supplémentaires et pas de surprises ajoutées par la suite. Les anciens boutons sont utilisés.
Travail 8 heures á 65,00€
8 réceptions á 40,00€
Total 840,00€
Cas difficile, pas d'intelligence
5 salles, 8 groupes de luminaires. Câblage à régler. Les anciens boutons seront utilisés.
Travail 40 heures á 65,00€
8 réceptions á 40,00€
Total 2920,00€
Boutons sans fil, étui facile à manipuler
5 pièces, 8 groupes de luminaires. Le câblage est clair et des boutons Zigbee sont utilisés. Appairage local, pas d'application
Travail 8 heures á 65,00€
8 récepteurs á 40,00€
5 boutons Zigbee á 80,00€
Total 1240,00€
Les boutons sans fil, un cas difficile
5 salles, 8 groupes de luminaires. Il faudra prévoir le câblage des luminaires. Des boutons Zigbee seront utilisés. Automatisation, scenet, etc.
Travail 20 heures á 65,00€
8 récepteurs á 40,00€
5 boutons Zigbee á 80,00€
1 Zigbee HUB 99,00€
Total 2199,00€
Résumé
Il peut être petit ou grand. Il y a trois choses que vous pouvez faire pour garder votre remplacement Talomat en ordre :
- une étude correcte du câble est réalisée (et du temps est prévu à cet effet - parfois même un ou deux jours de travail)
- Le centre Talomatti est supprimé et les groupes sont rationalisés.
- est mis en œuvre avec des récepteurs PushDIM Zigbee 12V et des boutons anciens OU avec l'application souhaitée et des interrupteurs sans fil.
