Cet article sur l'installation Zigee vous guidera dans le câblage des luminaires CCT pour le contrôle de la température de couleur coulissante et pour les luminaires monochromatiques. Câblage, emplacement et charge du transformateur et commande sans fil Zigbee. Conseils pour l'appariement des boutons et des transformateurs, ainsi que pour l'appariement avec un concentrateur ou un pont (Philips Hue et Samsung Smart Things). Enfin, des options pour utiliser des contrôleurs si les interrupteurs muraux sont déjà câblés. Nous sommes heureux de vous fournir de plus amples informations sur ces sujets. Comme il y a beaucoup de sujets, nous ne pourrons pas répondre à toutes vos questions dans ce blog :)
Les luminaires CCT sont polyvalents
Les luminaires à gradation de température de couleur offrent plus de possibilités d'utilisation que les luminaires à gradation monotone. La variation du Kelvin de la lumière blanche, du blanc chaud au blanc froid, joue un rôle important dans la création de l'ambiance d'une pièce. LedStore propose depuis plusieurs années des produits à température de couleur réglable, c'est-à-dire des bandes, des spots et des panneaux LED, dont la popularité ne cesse de croître. Dans le même temps, les options de solutions de contrôle sans fil se sont également élargies, les dernières étant les solutions de contrôle intelligent à protocole Zigbee, qui sont compatibles avec les interfaces de nombreux fabricants, notamment Philips Hue, Samsung Smart Things, Lidl Silver Crest (appi Tuya), et le hub USB Conbee 2 (appi Deconz / Phoscon), le hub le plus polyvalent mais aussi le plus familier de la gamme LedStore.
Câblage des luminaires à température de couleur contrôlée (CCT)
Dans une installation Zigbee, il est bon de savoir que le câblage à faible courant des luminaires à température de couleur contrôlée nécessite un câble à trois fils, c'est-à-dire un plus et deux moins. À partir de l'alimentation, la tension est régulée entre les deux pôles négatifs, ce qui permet à la température de couleur de la lumière de passer en continu du blanc chaud au blanc froid (entre le blanc chaud WW et le blanc froid CW). Une sortie min. tripolaire est couramment utilisée. En général, le tripolaire 3x0,5mm2 est utilisé pour les faibles charges. Un câble de 3x1,5 mm2 peut également être utilisé.
Si les luminaires sont réglables en couleur, il s'agit alors d'un luminaire RGBW, c'est-à-dire un luminaire à cinq pôles, plus et quatre moins (rouge, vert, bleu, blanc). Il existe également des luminaires dont la température de couleur est réglable à la fois en fonction de la couleur et de la lumière blanche. Les luminaires RVB + CCT ont cinq points négatifs (rouge, vert, bleu, blanc chaud, blanc froid) en plus d'un point positif. Toutefois, nous ne nous intéresserons ici qu'aux luminaires CCT, pour lesquels vous souhaitez régler la température de couleur de la lumière en continu à partir du contrôleur.
LedStore propose également une large gamme de luminaires avec un choix de trois teintes de lumière une fois installés. L'interrupteur se trouve sur le côté de l'alimentation, et une fois que la température de couleur est sélectionnée, elle ne peut plus être réglée à partir du contrôleur. Les luminaires sont graduables à partir du contrôleur.

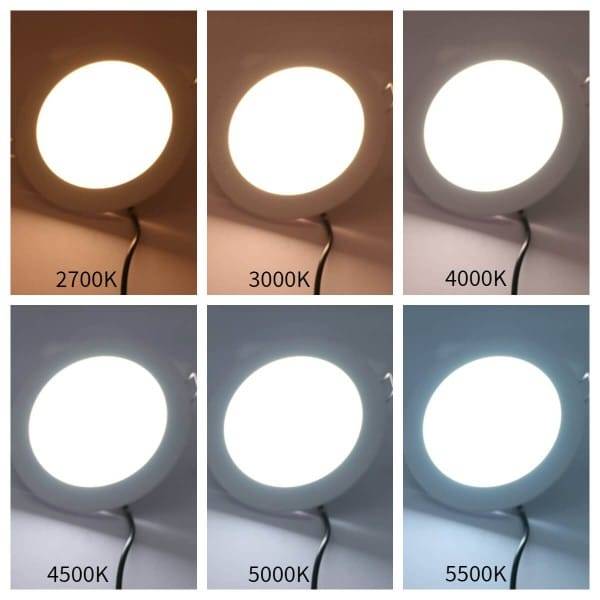

Exemples de différentes températures de couleur de la lumière. Plafond 160 12W encastré.
Sur les photos ci-dessous, les spots sont livrés en standard avec une alimentation électrique/boîte de jonction chaînable, où la température de couleur de la lumière est sélectionnée parmi trois options lors de l'installation. Ces spots sont installés "normalement" et la tonalité de la lumière n'est pas réglée à partir du contrôleur, seule la gradation est réglée à partir du contrôleur. Cependant, grâce à l'utilisation d'un récepteur de groupe, ces spots peuvent également être contrôlés sans fil via Zigbee si vous le souhaitez. Le récepteur est alors installé sur le côté primaire, comme celui-ci : Récepteur LED 230 V - VaLO Zigbee, pour lampes LED, dimmable, max. 250 W .

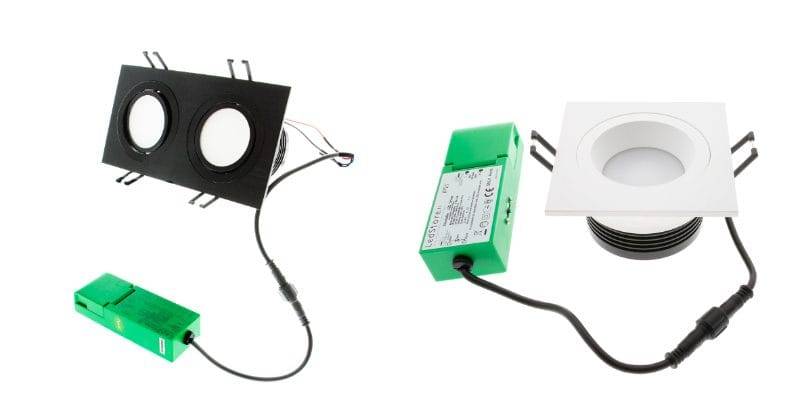

Les downlights, ou spots, de LedStore sont équipés en standard d'une alimentation remplaçable et chaînable et d'un choix de trois températures de couleur.
Câblage des spots et des panneaux
À partir des spots et des panneaux (carrés et ronds), les fils pour le luminaire (24 V) sont les suivants :
rouge = + plus
noir = - négatif, blanc chaud (WW)
bleu ou jaune = - négatif, blanc froid (CW)
Les spots et les panneaux sont équipés d'un connecteur rapide et d'un fil de sortie prêt à être retiré pour, par exemple, les connexions wag (ou les connexions d'interrupteurs).

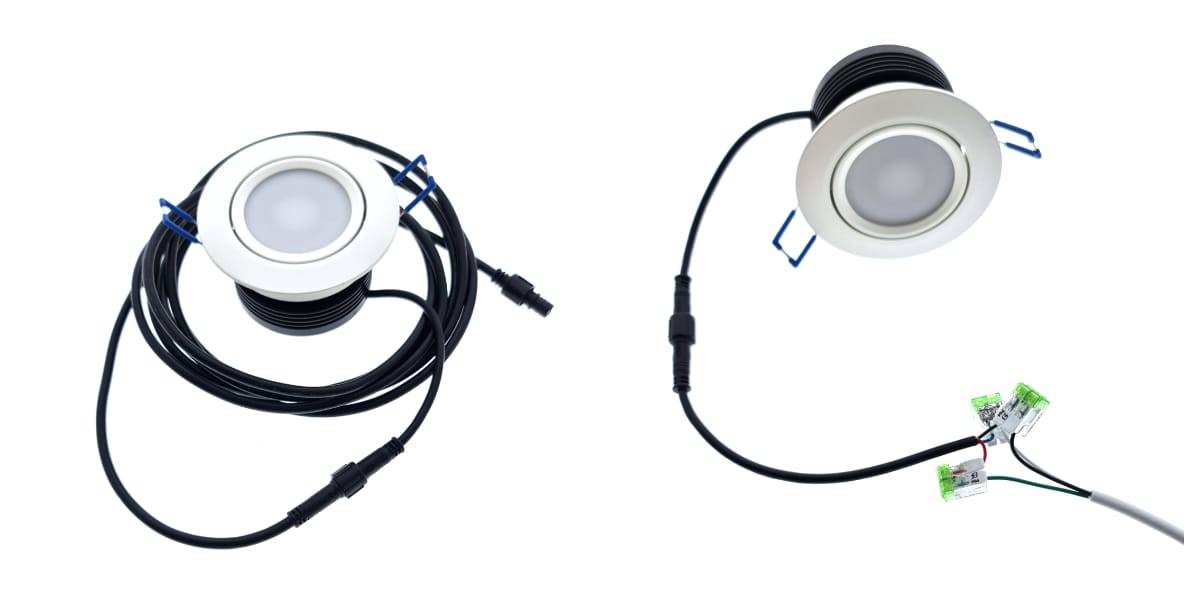

Dans l'image ci-dessous, à gauche, un câble de 3 mètres est connecté au connecteur rapide du spot. Sur la photo de droite, le câble fourni avec le spot a été rallongé à l'aide de connecteurs à levier parallèle. Dans le fil blanc, vert = (+) pour le positif, noir = (WW) pour le chaud et blanc = (CW) pour le froid.
Un câble tripolaire peut être raccordé au spot, par exemple à l'aide d'un Wagoa ou d'un câble à trois conducteurs prêt à l'emploi avec des raccords filetés fixés à l'aide d'un bouchon fileté.
Les supports de distribution à 3 et 6 lampes peuvent être déplacés à la distance souhaitée et les entretoises de 3 mètres peuvent être combinées librement à la longueur souhaitée. La longueur des prises de distribution est de 600 mm. La série comprend en outre un câble de sortie de l'alimentation d'une longueur de 350 mm. Les connecteurs eux-mêmes ont un diamètre de 15 mm, de sorte que l'épaisseur du tube doit être d'au moins 16 mm. Le câble à double isolation 3x0,5 mm2 a un diamètre de 5 mm. Les connecteurs sont étanches à l'eau et les prises sont soutenues par un extracteur fileté. Les faisceaux de câbles conviennent aux spots et panneaux submersibles à température de couleur réglable.

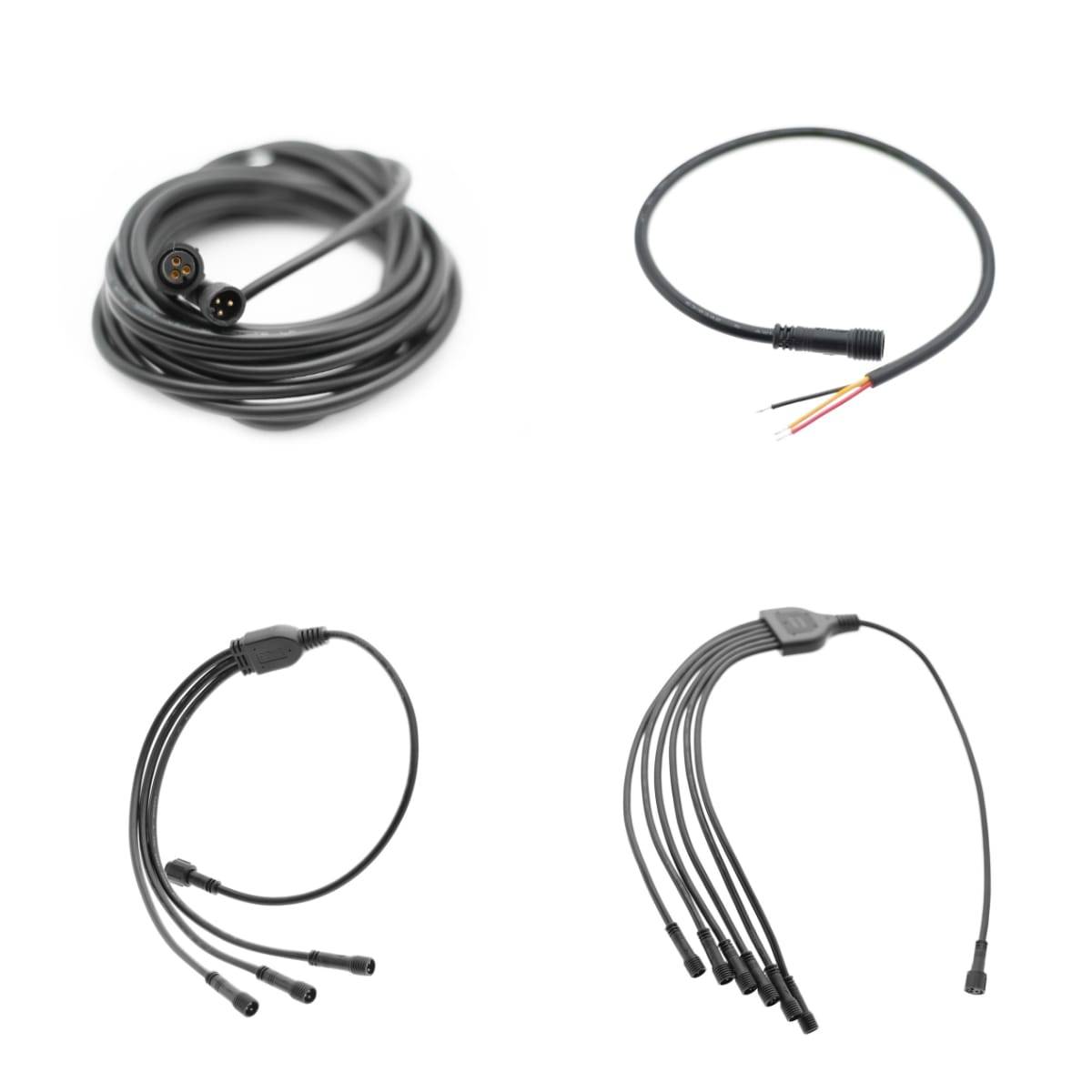

Pièces du faisceau de câbles CCT. Ci-dessus, un câble de connexion de 3 mètres et une sortie d'alimentation (35cm). Ci-dessous, prises de distribution pour 3 luminaires et 6 luminaires (60 cm). Les répartiteurs peuvent également être combinés pour fournir une dérivation pour plus de luminaires si nécessaire.
Câblage pour les bandes de diodes électroluminescentes
Nos bandes de LED CCT ont déjà sept options de produit différentes (11.3.2022) pour différentes utilisations et méthodes d'installation. Cependant, elles ont toutes trois fils qui produisent différentes nuances de blanc (en ajustant la température de couleur, ou Kelvin). Sur la bande LED, les points de coupure sont marqués par la teinte de blanc produite par ce point. Le rouleau de 5 m de bande LED comporte 10 cm de câble plat à chaque extrémité. Dans la plupart des cas, cela ne suffira pas pour atteindre l'alimentation électrique, c'est pourquoi une rallonge est obtenue, par exemple, en installant plus de câble en parallèle à l'aide de connecteurs à levier. Nous disposons également d'un câble blanc doublement blindé de 3x0,5mm2 disponible en longueurs métriques. Le câble de connexion peut également être soudé au préalable à la longueur appropriée pour l'alimentation, ce qui permet de réaliser une connexion soignée sans avoir recours à des connecteurs à levier. Nous effectuons ce travail tous les jours dans notre service LedPaja, tant pour les professionnels que pour les particuliers. Nous recommandons une longueur maximale de 10 mètres pour une seule alimentation.

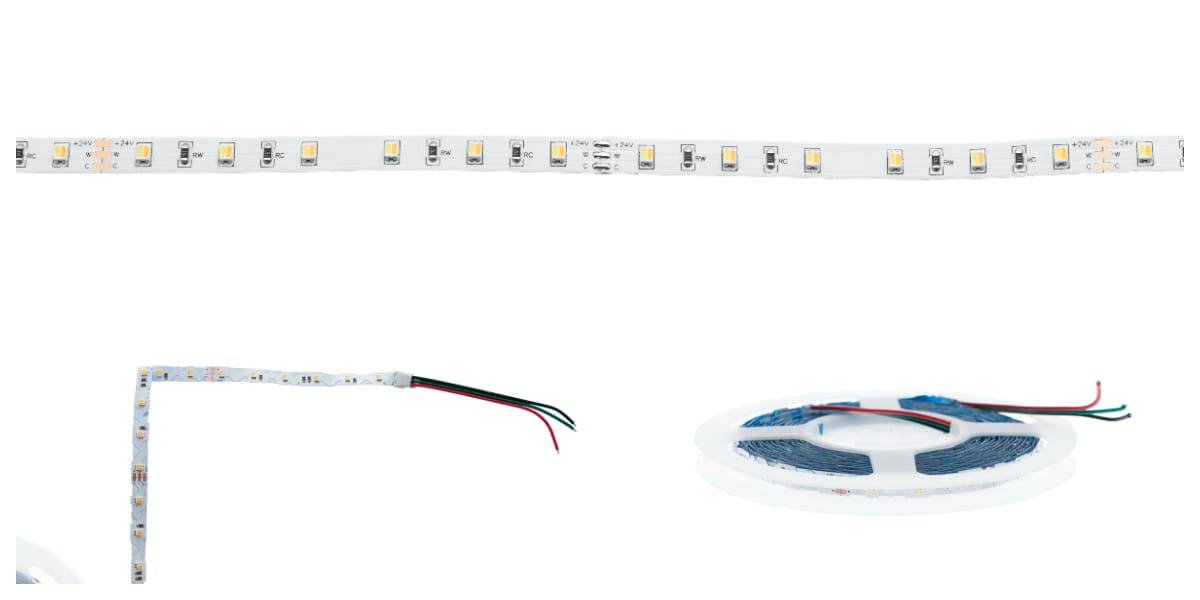

Il existe différents types de bandes LED CCT. Par exemple, la bande de LED droite ci-dessus doit être coupée dans les coins. La bande LED pliable du bas se plie bien dans les coins, mais le profilé en aluminium doit être ajusté avec précision au bord.
Si l'alimentation est éloignée de la bande de LED, nous vous conseillons de la placer à l'extrémité de la bande, de manière à pouvoir remplacer proprement la bande de LED et ses fils de connexion en cas de besoin. La bande LED avec le câble de raccordement prêt à l'emploi peut être tirée à travers le tube à l'aide d'un ressort de traction ou d'une pince à linge préinstallée. Le client peut, s'il le souhaite, réaliser lui-même la connexion à l'alimentation électrique en courant faible à l'aide de la corde à linge placée dans le tube.

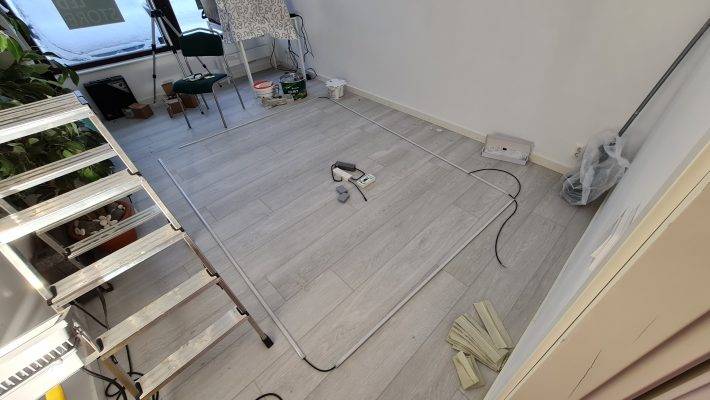

Bande LED en profilé d'aluminium prête à être mise en place. Deux rails en forme de L avec des bandes de LED à température de couleur réglable. Les fils de connexion aux extrémités des bandes sont assez courts, car les blocs d'alimentation ont été placés très près des bandes.
Comme conseil d'installation, nous vous recommandons d'utiliser deux rails en forme de L et des fils de connexion appropriés pour l'alimentation électrique afin d'installer les bandes LED sur le périmètre. Les fils de connexion sont enfoncés d'environ 5 à 10 cm dans les coins et connectés en parallèle à la même source d'alimentation.
Emplacement et charge des blocs d'alimentation
Lors de l'installation de luminaires à commande par température de couleur, une alimentation séparée est nécessaire pour chaque groupe de luminaires. Pour les bandes lumineuses CCT, on utilise des alimentations à tension constante de 24VDC. Chez LedStore, nous parlons aussi couramment de transformateurs, et c'est d'ailleurs le terme que nous utilisons pour désigner les appareils dans notre boutique en ligne. En fonction de la taille des panneaux et du plafond, l'alimentation peut être placée à l'intérieur du trou de montage du luminaire, en la laissant derrière/à côté des luminaires.
Une trappe de service est souvent nécessaire pour l'alimentation des bandes LED et des spots. L'alimentation peut également être placée au centre si la section du câble est suffisante. D'après notre expérience, il est possible de tirer jusqu'à 10 mètres avant le luminaireavec un câble de 3x0,5mm2 et 20 mètresavec un câble de 3x1,5mm2. Une solution courante consiste à placer les blocs d'alimentation au-dessus ou à l'intérieur des armoires, où ils sont bien refroidis. Elles sont également plus faciles à manipuler lors de l'appairage (Zigbee ou RF).
La charge du transformateur pour les bandes LED et les groupes de spots ou de panneaux LED doit être sélectionnée avec une marge de charge de 15 à 20 %. De cette manière, le transformateur ne sera pas surchargé et ne tombera pas en panne prématurément. Il est déconseillé d'installer les blocs d'alimentation contre un matériau quelconque, même s'ils sont bien protégés. En effet, la température de surface de l'alimentation peut atteindre 70-80 degrés Celsius, ce qui fait gondoler une partie du plastique pare-vapeur et provoque une fuite d'air. Dans ces situations, placez un panneau ou une plaque de plâtre pour isoler le transformateur directement du plastique/papier.
Installez donc les blocs d'alimentation derrière les trappes de service, ou dispersez les blocs d'alimentation autour de chaque bande LED ou groupe de luminaires. Une "ferme" de plusieurs gros blocs d'alimentation dans un espace confiné chauffera la pièce. La température de fonctionnement des transformateurs est comprise entre -20 et environ +40 degrés Celsius. La pièce doit donc être maintenue à une température inférieure à 40 degrés Celsius pour assurer le bon fonctionnement et la longévité de l'alimentation.
Connexion à la commande Zigbee
En pratique, le contrôle progressif de la température de couleur des luminaires est réalisé en installant les luminaires à contrôler en tant que groupe sur un récepteur/transformateur. Dans ce cas, par exemple, les spots d'une pièce sont montés en parallèle sur un seul bloc d'alimentation, qui dispose généralement d'un récepteur intégré. Si, par exemple, une bande LED est également nécessaire dans la même pièce, elle est connectée à sa propre alimentation (avec un récepteur intégré). De cette manière, la pièce dispose de deux groupes de luminaires.
Contrôles tels que le contrôle mobile, comme le Philips Hue ci-dessous en combinaison avec un pont (hub), et la télécommande LedStore avec un contrôle standard de 4 groupes ou les contrôleurs CCT sans fil LedStore.
Comme les alimentations sont à courant constant, le courant peut être tiré de la même alimentation. Les alimentations sont également marquées avec des emplacements pour les conducteurs 24V CCT. Dans les alimentations de contrôle Zigbee, il s'agit des trois premières sorties, sauf pour le transformateur de 50W où l'ordre est +, - WW, - CW. Si les fils + et - sont dans le mauvais sens, les lumières ne s'allumeront pas. Si elles s'allument, mais sont réglées dans le mauvais sens, c'est-à-dire que la lumière passe d'un blanc chaud à un blanc plus froid et vice versa, les fils moins sont inversés. Les lumières ne s'éteignent pas même si les fils sont mal réglés. Elles ne s'allument pas ou sont mal réglées. Les deux problèmes sont facilement résolus en inversant les fils.
Il existe différentes options de contrôle pour l'éclairage CCT. À gauche, la commande connectée à l'application via le pont Hue. La télécommande LedStore peut également être couplée au pont Philips Hue. Le contrôleur mural peut également être connecté à la commande HUE. Les contrôleurs permettent de régler en continu la luminosité et la température de couleur de la lumière.
Installation de Zigbee - quand jumeler avec un hub et quand sans hub ?
Les sources d'alimentation (récepteurs) peuvent être éloignées du contrôleur, car la connexion Zigbee crée un réseau maillé entre les appareils. Cela signifie que la portabilité du signal d'une pièce à l'autre n'est pas un problème, même dans une grande maison. Chaque bloc d'alimentation/appareil Zigbee transmet un signal dans les deux sens. Lorsque vous ajoutez des boutons de commande sans fil aux appareils Zigbee lors de la phase d'appairage, il est bon de garder à l'esprit que le contrôleur d'éclairage doit être proche, à moins de 10 cm du bloc d'alimentation/récepteur, pour que la méthode d'appairage Touch Link fonctionne. En outre, si un groupe de lumières doit être contrôlé par plusieurs boutons sans fil, comme les lumières d'un escalier ou d'un couloir, plusieurs boutons sont connectés à une alimentation Zigbee à l'aide d'un pont/hub !
L'avantage de la connexion à un pont/hub est bien sûr que le contrôle des luminaires peut être automatisé et qu'ils peuvent tous être contrôlés à partir de la même interface mobile, ou à partir de plusieurs mobiles connectés au même réseau Zigbee (pont/hub).
Il est toujours judicieux de placer les boutons de commande sur le mur ou à un autre endroit, au cas où le réseau ne fonctionnerait pas.
Téléchargez ici un guide simple pour l'appariement : transformateur CCT et gradateur et guide d'appariement paja 4.8.2022
Partie 2 : appairage avec un hub/bridge (Philips Hue et Samsung Smart Things)
La troisième partie complète les applications et prend en compte d'autres types d'éclairage.
En résumé, voici ce qu'il faut retenir de ces blogs : dans la partie 1, lorsque vous connectez des boutons de commande à des récepteurs sans pont, un récepteur et une commande forment une paire, et la meilleure façon d'effectuer la connexion est de recourir à Touch Link. Dans la partie 2, il est expliqué que lors de la connexion à un concentrateur, les deux appareils sont connectés avec un combiné et l'autre combiné est connecté avec un combiné.
Les blocs d'alimentation/récepteurs et les contrôleurs sont connectés en tant que "luminaire". Lorsque l'alimentation est appariée avec succès, les lumières clignotent pour indiquer la connexion et la lampe apparaît dans l'application.
L'application ne trouvera pas le bouton, mais vous pouvez voir si l'appairage a réussi en regardant la lumière verte sur le bouton. Si le bouton clignote 5 fois rapidement à la fin de la recherche, il est connecté au réseau/hub Zigbee.
Une fois que les alimentations et les contrôleurs sont connectés au hub, d'autres connexions Touck Link peuvent être établies entre les dispositifs, ce qui signifie qu'en pratique, plusieurs boutons peuvent être appariés à la même alimentation.
En cas de problème, réinitialisez et appairez à nouveau le bloc d'alimentation et le bouton ! La connexion et la réinitialisation peuvent prendre jusqu'à une minute, soyez donc patient.
Dans la troisième partie, nous examinons également la compatibilité du Lidl Silver Crest (Tuya appi) et du pont USB Conbee2 (appi Deconz et Phoscon) avec nos autres produits Zigbee, tels que les ampoules E27 et GU 10, un récepteur enfichable, un détecteur de porte et, en complément utile (pour nos appareils autres que d'éclairage), un thermostat de chauffage par le sol.
Voici une vidéo qui vous explique comment appairer les boutons CCT :
Installation Zigbee - commutateurs de réseau, contrôleurs sans fil et cadres de montage
L'alimentation secteur est donc nécessaire pour les blocs d'alimentation avec récepteurs intégrés, qui sont alimentés en permanence. Si le site est équipé de câbles pour les interrupteurs muraux, alors pour la commande sans fil :
1. l'électricité doit être allumée dans la boîte pour que la commande sans fil fonctionne, car il existe une connexion sans fil entre le contrôleur et l'alimentation électrique. L'interrupteur marche/arrêt reste éteint et la boîte de jonction peut être recouverte d'un bouton sans fil, ce qui permet de passer à la commande sans fil.
La deuxième option consiste à utiliser l'interrupteur de commande câblé pour faire fonctionner les lumières grâce à la mémoire interne de l'alimentation. Les lumières s'allumeront à la dernière position de fonctionnement. Le pont/hub et la télécommande sont alors utilisés pour contrôler le niveau et la tonalité des lumières lorsque l'alimentation est allumée. Bien entendu, les automatismes ne fonctionneront pas si le courant est coupé.
Si vous avez des interrupteurs câblés et que vous souhaitez un cadre de montage approprié pour les contrôleurs sans fil, les contrôleurs Zigbee de LedStore s'adaptent aux kits de montage suivants :
Une collection d'articles, y compris des projets de rénovation où cette approche a été utilisée, peut être trouvée dans la catégorie blog : https://ledstore.fi/blog/category/zigbee/
Téléchargez ici un guide simple pour l'appariement : transformateur CCT et gradateur et guide d'appariement paja 4.8.2022
