La gradation des LED 0/1-10V est un processus par lequel la luminosité des LED est ajustée au moyen d'un gradateur. Il fonctionne en contrôlant la quantité de courant qui passe à travers les lumières LED, ce qui permet de contrôler précisément la luminosité des lumières LED. Cette technique est utilisée dans un large éventail d'applications telles que l'éclairage domestique, l'éclairage de scène et l'éclairage commercial. 0-10v et 1-10V sont facilement confondus et sont pratiquement la même chose. Ceci est un article complémentaire sur les techniques de gradation des LED.
Qu'est-ce que la gradation par Led 0/1-10V ?
La gradation des LED 0-10V est une technologie de gradation des LED utilisée pour contrôler la luminosité des LED. Cette technologie fonctionne en contrôlant la tension des LED, ce qui permet un contrôle précis de la luminosité des LED. La technologie de gradation 0/1-10V est couramment utilisée dans les applications commerciales et industrielles telles que les magasins et les bureaux, car elle permet un contrôle facile et précis de l'éclairage et peut faire varier des charges illimitées.
Gradation par LED 0/1-10V avec une touche d'originalité
Imaginez que vous ayez une lampe sur votre bureau et que vous souhaitiez régler sa luminosité. Il y a un levier sur la lampe que vous tournez pour changer la luminosité de la lumière. En tournant le levier, un dispositif de contrôle à l'intérieur de la lampe envoie un message aux lampes à différentes tensions.
Considérez maintenant la tension comme la pédale d'accélérateur de la voiture. Plus vous appuyez sur l'accélérateur, plus la tension se déplace rapidement et demande à la lumière de brûler plus fort. Si l'accélérateur est au plus bas, la lumière brûlera à pleine puissance et, avec un peu d'accélérateur, elle brûlera faiblement.
Normes de gradation 0/1-10V
Il existe deux normes pour la gradation 0-10V et 1-10V, qui ne sont pas compatibles entre elles. La différence réside dans la tension de commande : générer ou transporter la tension de commande. En d'autres termes, le type de commande 0-10V est "puits de courant" ou "source de courant". Ces normes sont les suivantes
Norme IES 60929 Annexe E
La norme utilise des "puits de courant", qui étaient initialement utilisés pour la gradation des tubes fluorescents, mais qui ont été récemment utilisés dans les transformateurs de LED.
L'expression "puits de courant" signifie que le dispositif contrôlé fournit une tension au contrôleur, mais que ce dernier réduit la tension renvoyée aux luminaires. Dans cette norme, la lumière est à son maximum à une tension de 10 V et à son minimum si la tension renvoyée est inférieure à 1 V.
Norme ESTA E1.3
Cette norme était utilisée pour la gradation de l'éclairage des théâtres. Le contrôleur fournit une basse tension à l'appareil contrôlé sous le contrôle d'une "source de courant".
Le dispositif contrôlé ajuste l'intensité de l'éclairage en fonction de la tension, avec une intensité maximale à 10 V et une intensité minimale à 0 V.
Des problèmes de compatibilité se posent donc si le variateur envoie un signal de 5 V, le résultat peut ne pas être de 50 % de l'intensité lumineuse d'origine, mais de 30 % ou même de 80 %. Il est également difficile de le savoir avant d'acheter les pièces.
Quelle est la différence entre la gradation 0-10 et la gradation 1-10V ?
Le gradateur 0-10V dispose d'un interrupteur ON/OFF intégré, ce qui n'est pas le cas du 1-10V, de sorte que la lumière ne peut pas être complètement éteinte.
Problèmes en cas de combinaison
Si le contrôleur et le variateur ne sont pas compatibles, la plage de variation peut être courte ou la lumière peut vaciller. Malheureusement, dans la plupart des cas, la seule façon de le savoir est de faire un test. La connexion de variateurs 0-10V à un transformateur 1-10V entraînera des problèmes tels que le scintillement, le trébuchement et le clignotement de la lumière. De plus, la lampe LED ne peut pas être complètement éteinte avant que l'alimentation ne soit déconnectée.
Comment fonctionne la gradation par Led 0/1-10V ?
La gradation des LED 0/1-10V fonctionne en contrôlant la quantité de tension appliquée aux lumières LED. Le variateur contrôle la tension, et les LED sont connectées à un transformateur de gradation. Lorsque le variateur est réglé sur une certaine tension, les LED ajustent automatiquement leur luminosité en conséquence. Pour ce faire, le variateur envoie un signal au transformateur de LED, qui ajuste alors la tension en conséquence. Comme les DEL sont contrôlées par le courant, lorsque le courant est réduit, la puissance qui circule dans les DEL est également réduite. Par conséquent, la gradation de la lumière réduit la consommation d'énergie.
Par exemple, 0V correspond à un noir absolu et 10V à une lumière intense. Lors de la gradation, le courant de sortie est de 10 % lorsque la tension est de 1 V et de 100 % lorsque la tension est de 10 V.

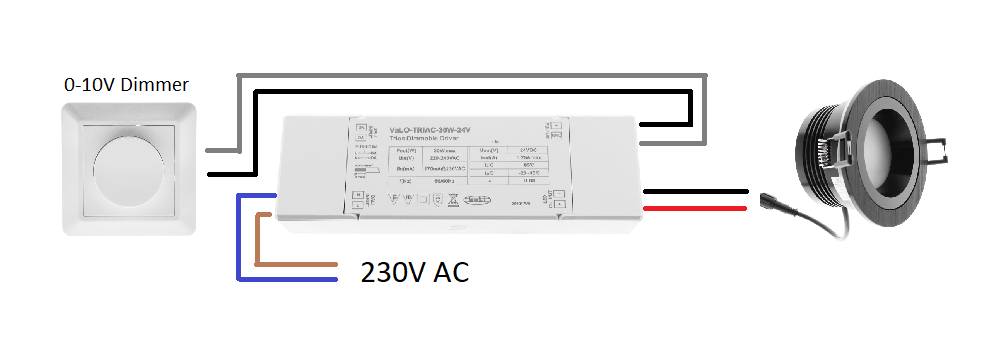

Installation d'un gradateur 0/1-10V
Lors de l'installation d'un variateur 0-10V, vous devez tirer 2 fils depuis le variateur jusqu'à la commande de l'éclairage. Vous devrez également alimenter le transformateur de leds, puis connecter les leds au transformateur.
Si vous entendez du bruit lors de la gradation d'une lampe LED, prêtez attention au câblage. Il semble que les fils de 0-10V DC soient trop proches des fils d'alimentation AC et qu'ils provoquent du bruit. Le problème survient lorsque les fils de 0-10V CC passent à proximité des câbles CA ou sont installés dans le même conduit que les câbles CA. Veillez donc à utiliser des câbles blindés et à ce que les câbles DC et AC soient acheminés séparément.
Gradation par triac contre gradation par 0/1-10V
La gradation par triac et la gradation 0-10V sont deux techniques différentes utilisées pour ajuster la luminosité des LED. Elles sont souvent comparées parce qu'elles utilisent toutes deux une faible tension pour contrôler la LED.
La gradation par triac fonctionne en activant et en désactivant rapidement l'alimentation, tandis que la gradation 0-10V fonctionne en contrôlant la tension des LED. La gradation par triac est donc plus efficace sur le plan énergétique que la gradation 0-10V. En effet, les LED ne sont pas allumées en permanence lorsqu'elles sont gradées, et elles consomment donc moins d'énergie. Un variateur 0-10V utilise des résistances pour réguler le courant des LED, de sorte qu'une partie du courant est utilisée pour chauffer.
À quoi peut servir la gradation par Led 0/1-10V ?
Le variateur de lumière 0/1-10V peut être utilisé dans une large gamme d'applications telles que l'éclairage domestique, l'éclairage de scène et l'éclairage commercial. Dans l'éclairage domestique, le variateur 0/1-10V Led peut être utilisé pour créer l'atmosphère parfaite dans n'importe quelle pièce. Dans l'éclairage de scène, il peut être utilisé pour créer une présentation plus dynamique en contrôlant la luminosité des lumières. Dans l'éclairage commercial, il peut être utilisé pour contrôler la luminosité des lumières dans un magasin ou un bureau.
Avantages de la gradation des LED 0/1-10V
- Très facile à utiliser : la gradation nécessite très peu de réglages.
- Très précis : permet un contrôle très fin de la luminosité des LED.
- Rentable : nécessite peu d'entretien et est relativement peu coûteux.
- Aucune limite : la gradation 0-10V peut être ajoutée à n'importe quelle taille de transformateur LED.
Inconvénients de la gradation par Led 0/1-10V
- Difficile à installer: cela peut être dû au fait que le variateur nécessite un câblage supplémentaire.
- Pas aussi flexible que d'autres techniques de gradation : la tension ne peut être modifiée que par pas de 1 volt.
- Mauvaise compatibilité : le 0/1-10V comporte deux normes qui ne sont pas compatibles l'une avec l'autre. Cela signifie que les gradateurs peuvent ne pas fonctionner correctement avec les contrôleurs.
- Problème de bruit : comme les câbles de commande sont souvent placés dans la même gaine que les câbles de 230V, le variateur peut provoquer du bruit.
- Mélange facile : ne mélangez pas un gradateur et un contrôleur 0-10V et 1-10V. Cela entraînerait un scintillement.
Enfin
La gradation des LED 0/1-10V est une technologie de gradation des LED utilisée pour contrôler la luminosité des LED. Elle fonctionne en contrôlant la tension des LED, ce qui permet un contrôle précis de la luminosité des LED. Cette technologie est utilisée dans une variété d'applications telles que l'éclairage domestique, l'éclairage de scène et l'éclairage commercial. Elle présente plusieurs avantages, tels que la facilité d'utilisation, la précision et la rentabilité. Cependant, elle présente également certains inconvénients, tels que la difficulté d'installation et la compatibilité.
Spécialiste de la gradation par diodes électroluminescentes
LedStore est un expert en éclairage LED et en conception d'éclairage depuis 2010. Nous disposons de notre propre département de conception de produits, de sorte que nos produits sont techniquement à la pointe du progrès. Les produits sont garantis jusqu'à 7 ans. Nous assurons également la maintenance des éclairages.
Nous nous concentrons sur les luminaires à température contrôlée et à haut rendu des couleurs, afin qu'ils fonctionnent parfaitement et durent longtemps. Nous fabriquons environ 500 conceptions d'éclairage pour les sites de nos clients. Pour en savoir plus, cliquez ici ou commandez un modèle
Nous offrons un service de bandes de LED sur mesure, c'est-à-dire des bandes de LED sur mesure en profilé d'aluminium. Également installé. Le saviez-vous ? LedStore propose des études d'éclairage à partir de 169 euros pour toute la maison !
N'oubliez pas que nous sommes toujours disponibles pour vous soutenir tout au long de votre parcours, par e-mail(myynti@ledstore.fi) et par téléphone (045 251 4510). Comme toujours, n'hésitez pas à partager des photos de vos propres projets sur les médias sociaux à #ledstorefi IG et ledstore.fi FB. Nous aimons voir les choses géniales réalisées avec nos LED, et cela aide à inspirer ceux qui ne sont pas sûrs de la puissance et de la générosité des LED. Saviez-vous que nous avons déjà plus de 3500 photos d'installations avec nos LED dans notre Galerie !
Galerie de photos de lampes à Led :
Galerie de produits : photos de produits dans différents lieux d'installation
Lumière indirecte : lumière indirecte dans différents espaces
Spécifique à une pièce : lumière dans différentes pièces
Références : maisons complètes qui ont été photographiées
FAQ
1. Mitä tarkoittaa 0-10V LED-himmennys?
La gradation LED 0-10V est une technologie de contrôle de l'éclairage où la luminosité d'un luminaire est contrôlée par une tension de 0 à 10 volts. Le 0V correspond au niveau de luminosité minimum du luminaire ou à l'extinction, tandis que le 10V représente la pleine luminosité du luminaire. Ce système est populaire en raison de sa simplicité et de sa fiabilité.
2. Miten 0-10V LED-himmennys toimii?
Le variateur LED 0-10V fonctionne au moyen d'un câble de signal entre le système de contrôle et le luminaire LED. L'unité de contrôle envoie une tension de 0-10V au luminaire, qui ajuste la luminosité en conséquence. La technologie de gradation est donc linéaire et réglable avec précision.
3. Mitkä ovat 0-10V LED-himmennyksen edut?
Les avantages de la gradation LED 0-10V sont la simplicité d'installation, la fiabilité des performances et le contrôle linéaire de la lumière. Elle est particulièrement adaptée aux grands systèmes d'éclairage tels que les bureaux et les espaces industriels, et offre une bonne compatibilité avec une large gamme de modèles de luminaires.
4. Onko 0-10V LED-himmennys yhteensopiva kaikkien LED-valaisimien kanssa?
Non, le variateur LED 0-10V n'est pas compatible avec tous les luminaires LED. Les luminaires doivent supporter le protocole de contrôle 0-10V. Avant d'acheter un système, il est important de s'assurer de la compatibilité entre le luminaire et le système de contrôle.
5. Miten 0-10V LED-himmennys eroaa DALI-järjestelmästä?
La gradation LED 0-10V est plus simple et utilise un signal analogique pour ajuster la luminosité de la lumière, tandis que DALI est un système numérique qui permet des options de contrôle plus polyvalentes, telles que le contrôle de luminaires individuels et de situations d'éclairage préprogrammées. Le système 0-10V est moins coûteux et convient bien au contrôle de l'éclairage de base.
6. Voiko 0-10V LED-himmennystä käyttää yhdessä älyvalaistusjärjestelmien kanssa?
Oui, le variateur LED 0-10V peut être utilisé avec des systèmes d'éclairage intelligents, mais il nécessite un adaptateur ou un contrôleur qui convertit les signaux numériques du système intelligent en signaux analogiques 0-10V. Cela permet d'intégrer le variateur dans des solutions d'éclairage intelligentes.
7. Mitä ongelmia voi esiintyä 0-10V LED-himmennyksen kanssa?
Les problèmes les plus courants sont les problèmes d'incompatibilité entre le contrôleur et les luminaires, un câblage mal installé et une gradation inégale des lumières. En outre, les interférences de signal peuvent affecter l'uniformité de la gradation, en particulier si le câblage est long.
8. Onko 0-10V LED-himmennys energiatehokasta?
Oui, la gradation 0-10V des LED est efficace sur le plan énergétique car elle vous permet d'ajuster précisément l'intensité lumineuse en fonction de vos besoins. Cela réduit la consommation d'énergie et prolonge la durée de vie des luminaires.
9. Mihin käyttökohteisiin 0-10V LED-himmennys sopii parhaiten?
Le variateur LED 0-10V est particulièrement adapté aux grands espaces tels que les bureaux, les locaux industriels, les salles de classe et les bâtiments publics. Sa fiabilité et sa simplicité en font une solution idéale pour le contrôle de l'éclairage de base.
10. Kuinka asentaa 0-10V LED-himmennysjärjestelmä?
Lors de l'installation, assurez-vous que les luminaires et le dispositif de contrôle sont compatibles. Le câblage entre le contrôleur et les luminaires doit être correctement raccordé et la longueur des fils de signal doit être prise en compte pour éviter les interférences. Il est recommandé de faire appel à un installateur professionnel pour garantir le bon fonctionnement du système.
