Gouttières de spots encastrés élégants - la mise en œuvre et le prix d'une rénovation de l'éclairage

Pour LedStore, des gouttières de spots non éblouissants ont été rénovées au plafond, avec 3 spots de 9W installés dans chacune d'entre elles. Les gouttières encastrées apportent un nouveau look à l'éclairage de l'espace par rapport à l'ancien éclairage par panneaux LED. L'intérieur d'une gouttière a été peint en blanc et l'autre en noir. Une rénovation similaire peut être réalisée assez facilement si le plafond est en plaques de plâtre et qu'il y a suffisamment d'espace pour des plafonds encastrés. Dans un bâtiment neuf, la situation est évidemment plus facile si les projecteurs peuvent être prévus suffisamment tôt. La rénovation a nécessité des compétences en menuiserie et en électricité. Le coût des matériaux était inférieur à 100 euros et le prix au comptant est de 444 euros (TVA comprise).

Planifier une rénovation de l'éclairage

Ils voulaient donner un nouveau look au studio qu'ils rénovaient avec l'éclairage. Auparavant, il y avait deux panneaux LED de 300x1200 dans l'espace, qui fournissaient une lumière agréable et uniforme. Les deux panneaux fournissaient un total de 6 000 lumens d'éclairement, soit 500 lumens par mètre carré pour une pièce de 12 mètres carrés, ce qui est suffisant pour travailler. Cependant, en plus des panneaux, des bandes lumineuses LED ont été installées au-dessus des bureaux de trois postes de travail. La quantité de lumière a donc été augmentée, ce qui a permis de donner un nouveau look à l'éclairage général. Des spots encastrés ont été installés pour remplacer les panneaux LED. Trois spots par lustre donnent à l'espace une valeur calculée de 300 lux par mètre carré, ce qui est suffisant lorsque les postes de travail sont équipés de bandes LED et de rails LED en profilé aluminium suffisamment efficaces.

Accessoires de rénovation - spots sélectionnés

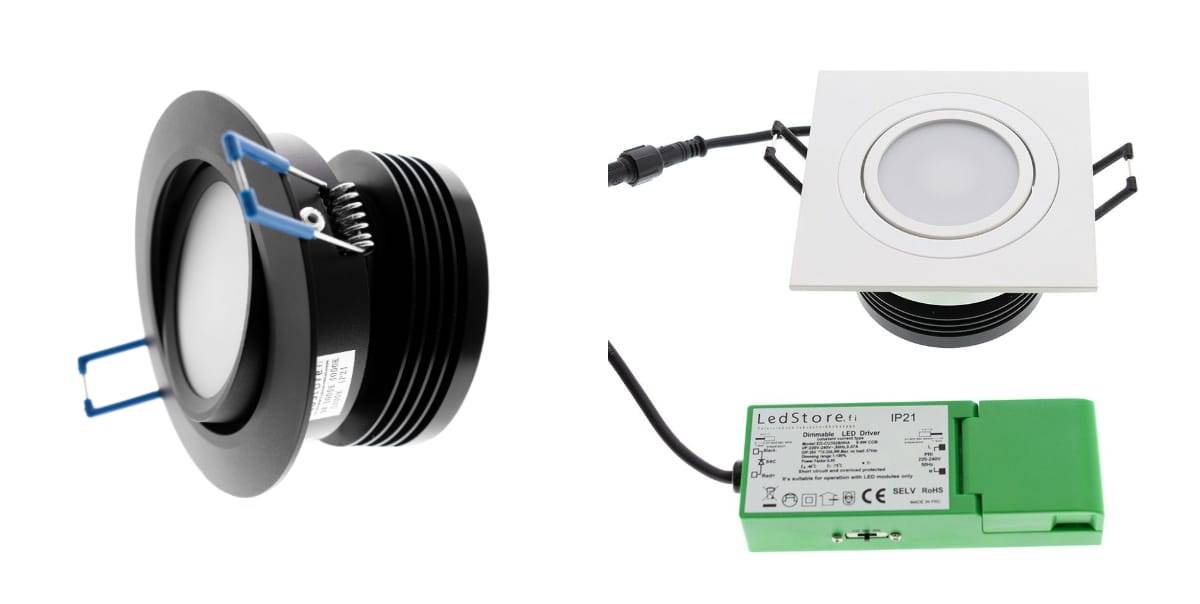

Il a été décidé d'utiliser trois spots de 9W avec une intensité lumineuse de 600 lumens par spot. La lumière de ces spots de 9W s'ouvre à un bon angle d'éclairage général de 45 degrés. Il existe deux options pour la forme du corps, carrée ou ronde. Le choix s'est porté sur le corps carré, l'ouverture de la lumière est ronde, comme dans tous les spots LedStore de 9W et 15W, c'est-à-dire les downlights. Les Spots ont un indice de rendu des couleurs (IRC) très élevé, ce qui rend la lumière qu'ils émettent naturelle et sensorielle. Grâce à des transformateurs et des circuits LED de haute qualité, les lumières sont exemptes de distractions telles que le scintillement, qui peut fatiguer les yeux pendant la journée de travail. Les spots sont également gradables et la température de couleur de la lumière blanche peut être sélectionnée parmi trois options au moment de l'installation : chaud 2900K, neutre 4000K et froid 5500K. Les luminaires sont livrés en standard avec une alimentation spécifique, mais si un contrôle flottant de la température de couleur est souhaité, ils peuvent être remplacés par un transformateur de groupe pour s'adapter au mode de contrôle. Pour la chute noire, des spots directionnels 9W noirs à corps rond ont été choisis, et pour la chute blanche, des spots directionnels Kantti 9W blancs à corps à quatre branches ont été choisis.



Phases de la rénovation - construction d'une gouttière légère

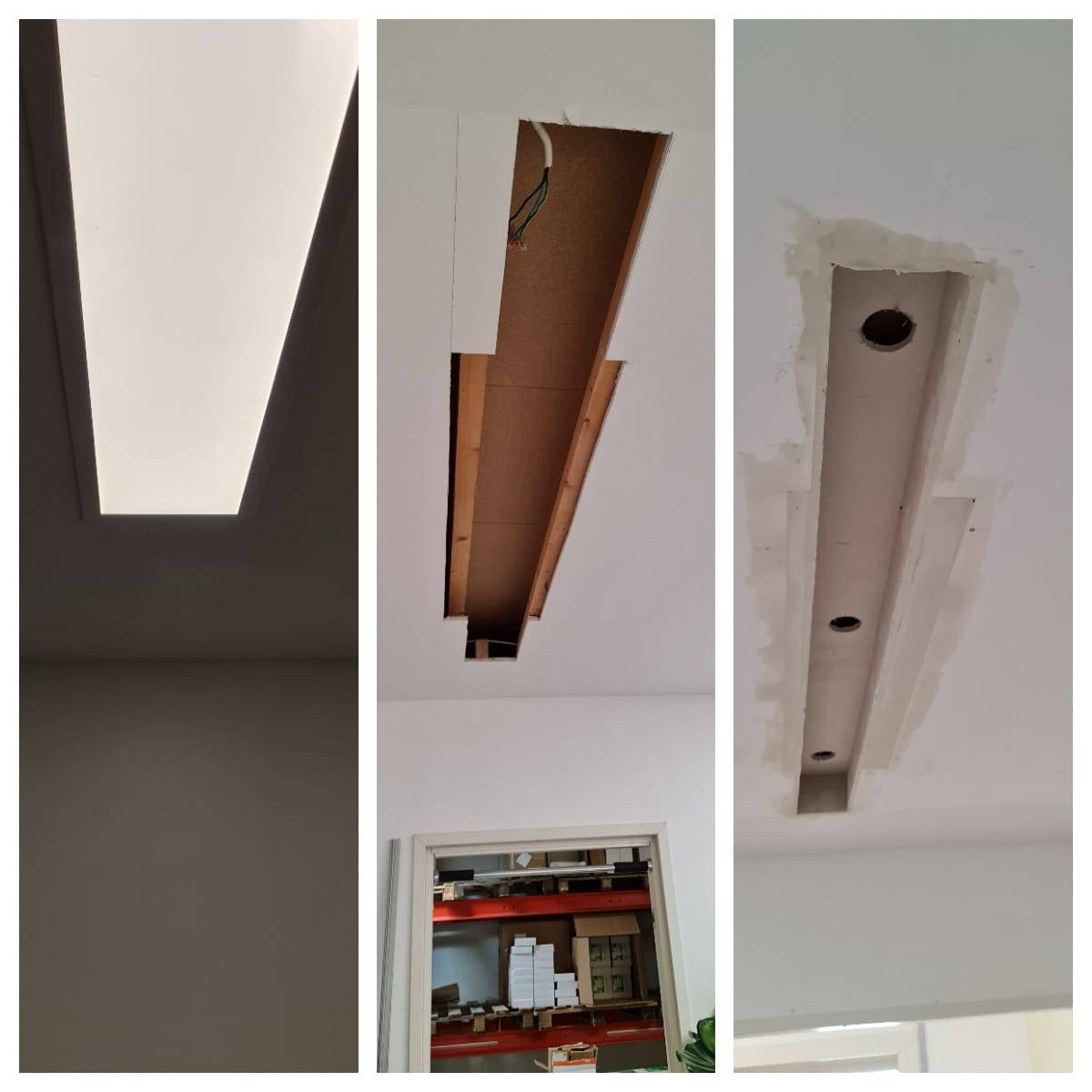

La construction de la gouttière pour projecteurs a commencé par le retrait des panneaux lumineux du plafond. Un canal de 2 mètres de long a été découpé dans l'encastrement du panneau à l'aide d'une scie à plâtre et sa largeur a été augmentée de 15 cm. La largeur d'ouverture appropriée a été soutenue par l'ajout de poutres supplémentaires de 250 mm de haut au niveau de la mezzanine. L'espacement typique entre les solives est de 400 mm et la largeur souhaitée de l'ouverture était de 150 mm. Des lattes de 55 x 55 mm ont été fixées aux solives à une hauteur de 133 mm afin d'obtenir la profondeur d'ouverture souhaitée de 120 mm avec une épaisseur de plaque de plâtre de 13 mm.

En termes simples, les étapes de la gouttière comprenaient le sciage d'un trou de la bonne taille et l'ajout de poutres et de lattes. Les pièces intérieures ont été découpées dans des plaques de plâtre et des trous ont été faits dans la pièce inférieure pour les montants. Il y avait un espace de 250 mm de profondeur dans la structure du plafond suspendu, il a donc été facile de faire en sorte que la gouttière soit suffisamment profonde, avec beaucoup d'espace au-dessus des projecteurs. Une profondeur éprouvée de 120 mm a été choisie pour la gouttière, afin que les luminaires ne soient pas visibles sur le côté.



Phases de la rénovation - installation de l'éclairage et du contrôle de l'éclairage

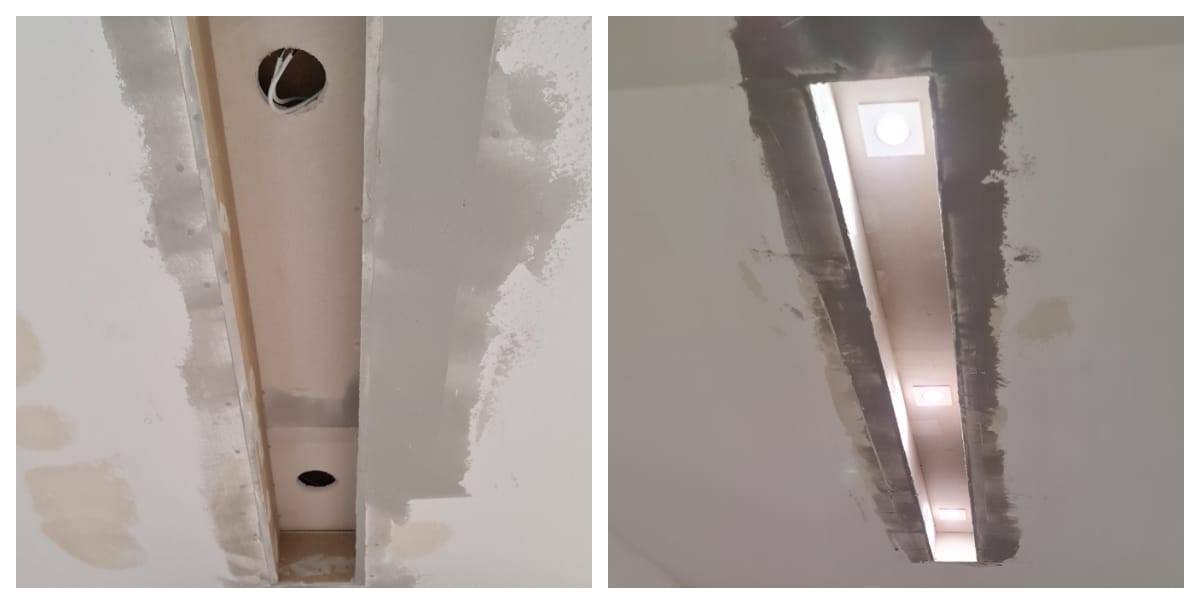

Les lumières ont été installées dans des trous de montage de 80 mm avec des alimentations en chaîne. Les spots sont maintenus en place par des ressorts. La température de couleur du côté de l'alimentation a été choisie pour être un blanc neutre à 4000 kelvins. Lorsque la température de couleur est sélectionnée, l'alimentation doit être coupée. L'interrupteur étant déjà fixé au mur, il a été décidé d'y associer les spots. Il existe également d'autres moyens de contrôler les spots. Les lumières peuvent être atténuées en installant un variateur mural câblé dans le mur, qui est destiné à atténuer les LED. LedStore teste plusieurs modèles différents et nous avons publié les résultats des tests sur notre site Web à l'adresse > Dimming.

Les spots disposent également d'un contrôle de la température de couleur, qui peut être réglée de chaud à froid, c'est-à-dire d'environ 2800 à 5500K. Pour ce faire, les alimentations propres des spots sont remplacées par un seul transformateur, en fonction de la puissance totale combinée des spots, qui peut être connecté à un gradateur câblé de 24V. Il existe deux options de commande sans fil : VaLO RF et VaLO RF Zigbee. Dans ces options, le variateur de lumière peut être positionné librement à l'endroit souhaité sur le mur, ou une télécommande peut être utilisée. Il peut y avoir plusieurs contrôleurs par groupe d'éclairage. Dans la famille de produits Zigbee, les contrôleurs ont un aspect différent. Les transformateurs sont choisis parmi les groupes de produits VaLO RF ou VaLO RF Zigbee en fonction de la puissance totale combinée des spots, et le transformateur possède un récepteur intégré qui envoie un signal aux contrôleurs. Zigbee peut être connecté au contrôle de la maison intelligente avec presque tous les concentrateurs utilisant le protocole Zigbee, tels que Philips Hue et Samsung Smart Things.

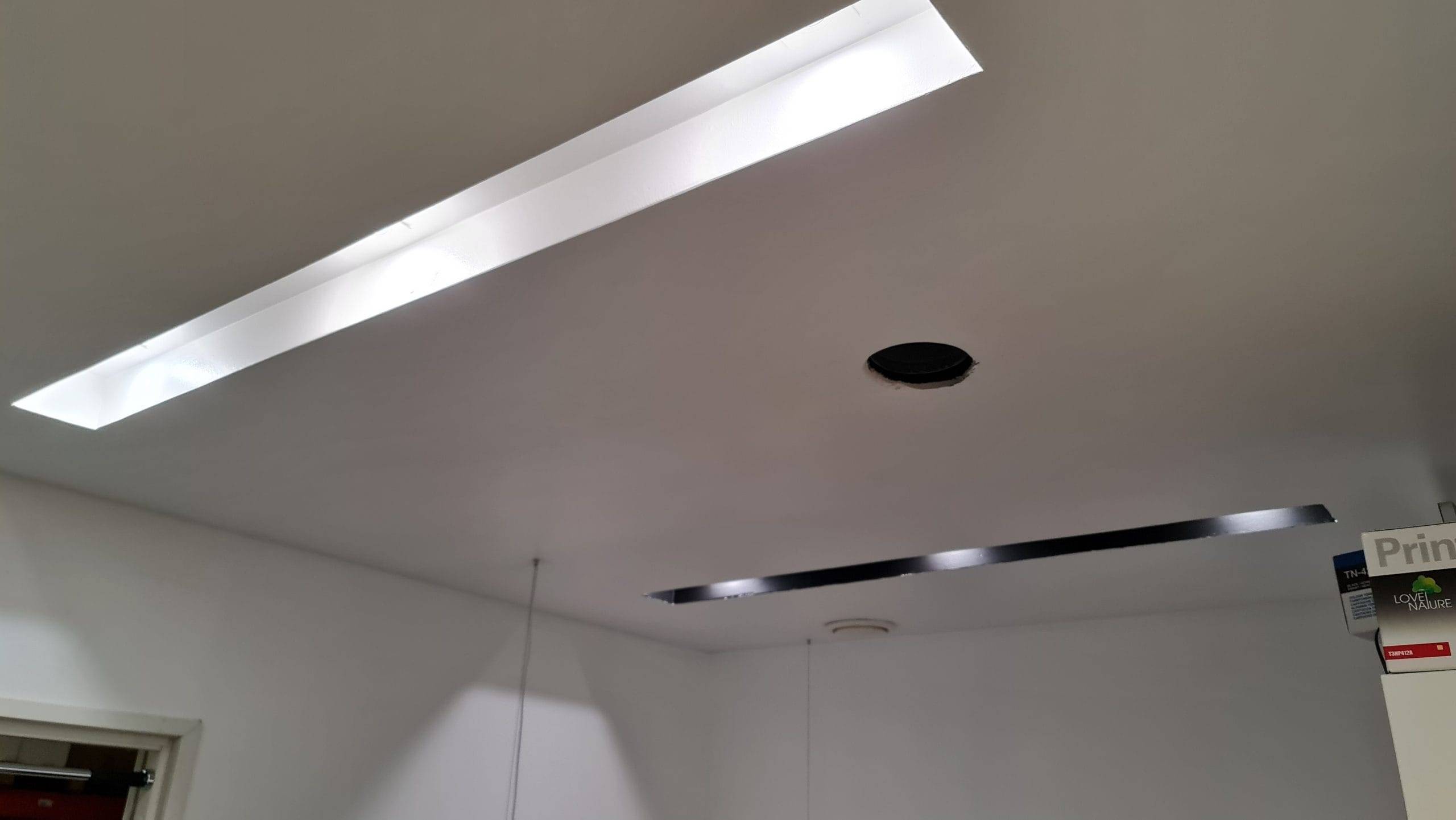

Comment l'éclairage change-t-il dans un bac à lumière noir et blanc ?

Nous avons testé et mesuré les intensités lumineuses dans la cuvette peinte en noir et dans la cuvette peinte en blanc. Il était connu que la surface noire réduisait les reflets de la lumière, ce qui s'est avéré vrai et précis lorsqu'on l'a mesuré à l'aide d'un posemètre. Mesurée directement sous les gouttières, la quantité de lumière était la même pour les deux gouttières. Les côtés de la gouttière blanche avaient environ 20 % de lumière en plus que les côtés de la gouttière noire. Cela s'explique par le fait que la lumière est moins susceptible de se refléter sur les parois de l'auge et autour d'elle lorsque les parois de l'auge sont noires. L'auge noire crée également des ombres plus marquées sur les meubles et les personnes qui se trouvent en dessous et sur les côtés, car la réflexion de la lumière sur l'environnement est moindre. La lumière est plus clairement dirigée du haut vers le bas.

Vous pouvez poser plus de questions sur la rénovation et venir nous rencontrer dans le magasin ! Les gouttières lumineuses sont visibles dans le magasin Lamppukauppa Led Store à Koivuhaa, Vantaa, Mesikukantie 16, 01300 Vantaa. La gamme complète est exposée dans le magasin. Dans les mêmes locaux, vous trouverez également LedPaja et des services de conception et de consultation en matière d'éclairage. Soyez les bienvenus !
