Pendant longtemps, les bandes de LED n'ont été disponibles que dans des modèles qui ne pouvaient être courbés que parallèlement au plan, et non latéralement. Avec la nouvelle bande LED NEON de LedStore, il est possible de créer un large éventail de formes sur une surface droite, comme un plafond ou un mur. Dans cet article, nous allons vous présenter nos propres leçons et conseils sur l'installation de la bande LED NEON et la création de formes sur le plafond.
La bande LED NEON peut être utilisée pour créer des formes décoratives à l'intérieur et à l'extérieur. Le ruban lui-même est contenu dans un câble en caoutchouc-silicone durable, à partir duquel la lumière s'ouvre dans une direction sous la forme d'un ruban lumineux plat. Le ruban est résistant à l'eau et ne nécessite pas de profilé en aluminium pour son installation. Le ruban NEON est fixé soit par des supports métalliques en U vissés dans l'objet, soit en l'encastrant dans une rainure usinée pour le ruban.
Comment réaliser des formes courbes avec des LED ?
LedStore a été utilisé pour ajouter une touche décorative à un couloir de 4 mètres de long et de 170 cm de large. L'espace était déjà équipé de luminaires RINKELI minimalistes à température de couleur unique. Il a donc été décidé d'utiliser une bande NEON à LED CCT pour créer un luminaire ludique, à température de couleur réglable et de forme incurvée pour le plafond. L'éclairage a donc été créé sur deux niveaux. La bande de leds peut être utilisée séparément, de même que les plafonniers suspendus.
Nécessité de rénovation et coût de l'éclairage
Pour la rénovation, la toiture a été refaite en ajoutant des plaques de plâtre à la surface de la toiture en planches. La bande Led NEON a été utilisée pour créer des formes courbes dans le plafond, en utilisant 8 mètres de bande. La bande Led NEON (24 VDC) peut être coupée tous les 5 cm et coûte 39 e/m par mètre. Le prix pour 8 mètres est donc de 312 €.
Ils souhaitaient une commande sans fil pour la bande LED, qui pourrait être combinée à une commande intelligente si nécessaire. Un transformateur ZigBee de taille appropriée a donc été choisi. La plus grande taille de transformateur (30W, 50W, 100W et 200W) a été choisie, car la puissance nécessaire pour la bande LED est de 14,4W par mètre et de 115W sur 8 mètres. Nous recommandons de laisser une marge de charge d'environ 15 %, c'est-à-dire de choisir un transformateur au moins 15 % plus grand que la puissance de sortie totale de la bande LED. Les transformateurs ZigBee fonctionnent sur 24 VDC, tout comme le ruban LED NEON. Le prix du transformateur est de 209 euros.Un gradateur à bouton-poussoir sans fil a été choisi comme interrupteur, qui peut également être utilisé pour régler la température de couleur. Le bouton est alimenté par une pile de 3V, qui durera des années, et qui est bien sûr remplaçable. Le bouton peut être couplé directement à un transformateur Zigbee, ce qui élimine le besoin d'un pont/hub. Le bouton et le transformateur peuvent également être connectés à une interface ZigBee telle que Philips HUE ou Samsung Smart Things. Le prix du bouton est de 79 euros.
Le coût de l'éclairage s'est élevé à 600 euros. En plus de l'éclairage, la rénovation a nécessité des cloisons sèches, de la peinture et beaucoup d'emballage :)

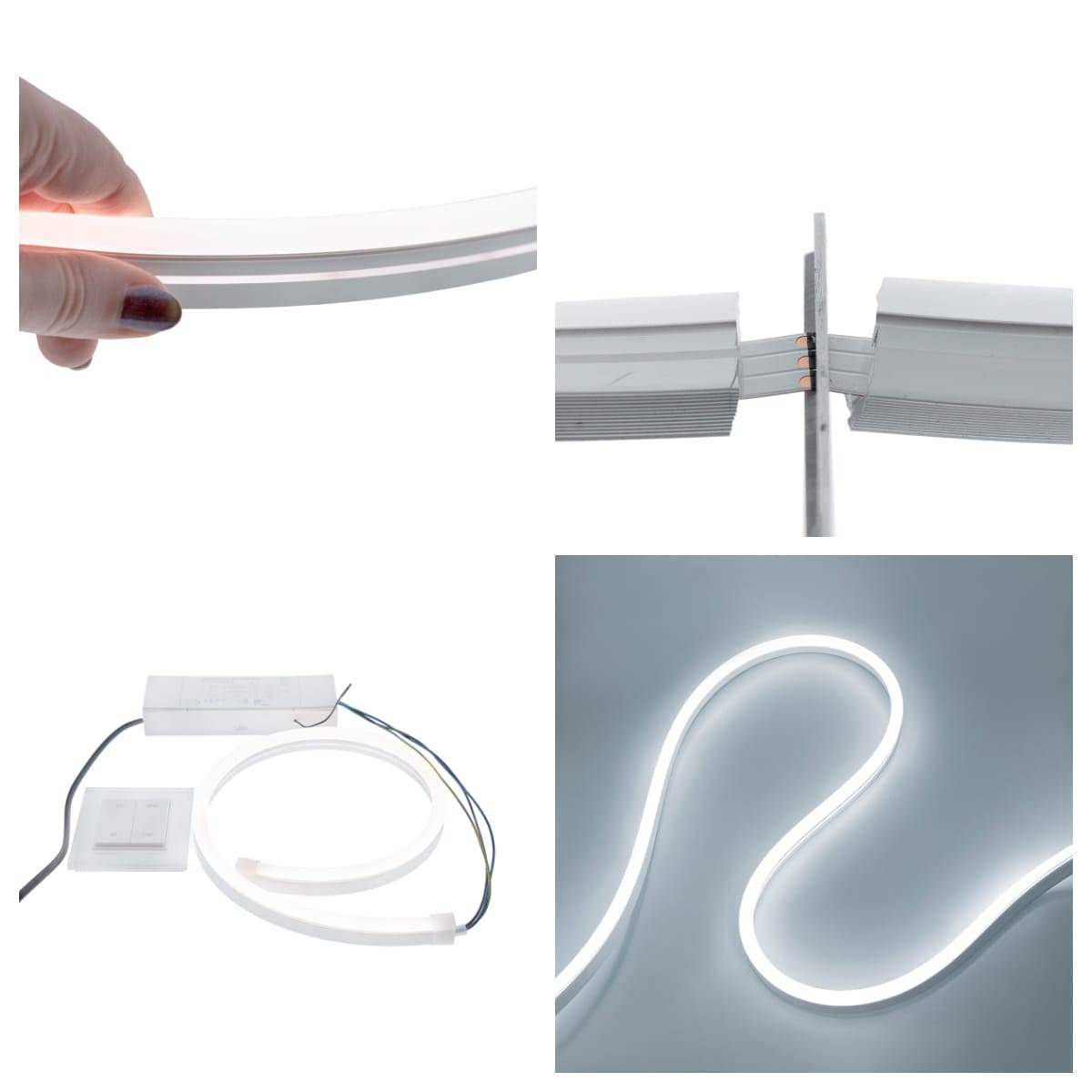

La bande Led NEON est éclairée par un bord et peut être coupée tous les 5 cm. Pour utiliser la bande à température de couleur réglable, un transformateur et un contrôleur sont nécessaires en plus de la bande. Entre la bande et le transformateur, installation avec un câble tripolaire pour permettre le contrôle de la température de la couleur. Les connexions sont réalisées en soudant les points de cuivre de la bande. Le travail peut être commandé sur le LedShop de LedStore. La bande peut être pliée en différentes formes.
La mise en œuvre de la rénovation et le défi de la forme

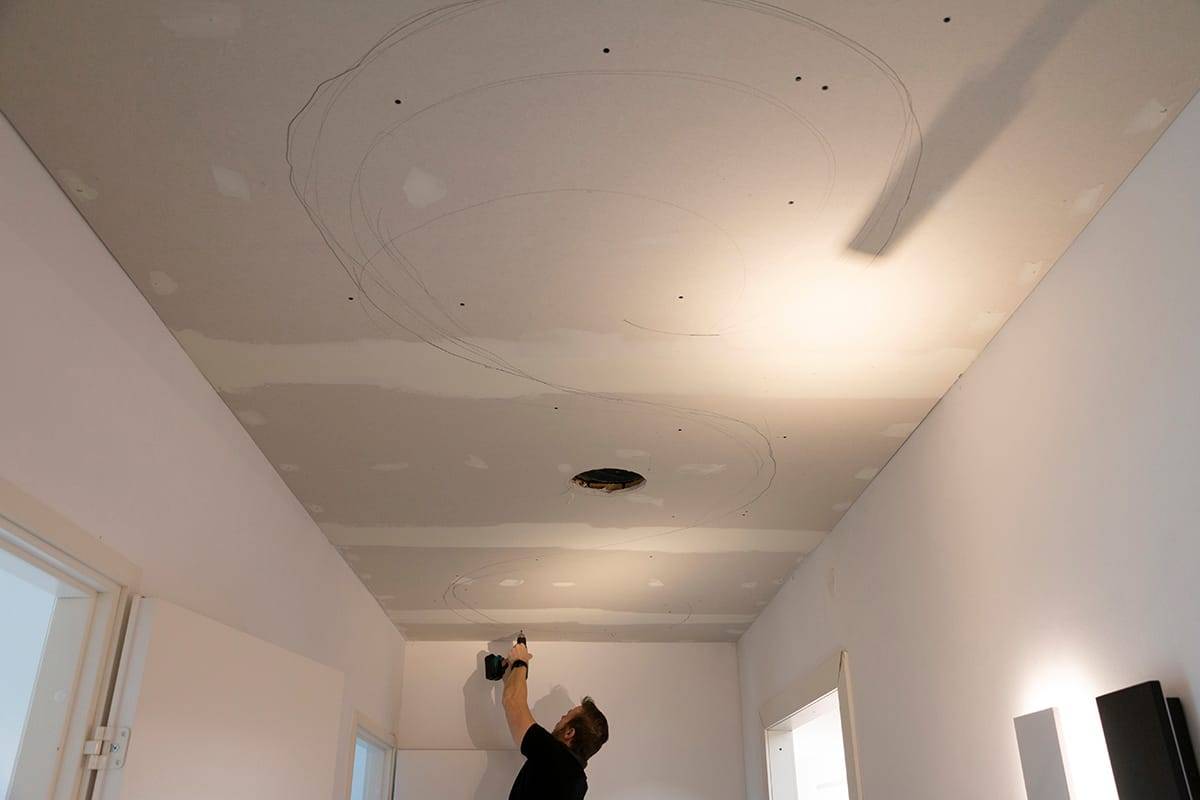

Le plafond à rénover étant recouvert de panneaux, une première plaque de plâtre a été ajoutée pour faire apparaître la forme de la bande LED NEON. Les murs étant blancs, il a été facile d'assortir les plaques de plâtre. Les formes courbes des LED ont d'abord été tracées au crayon sur le plafond, puis fixées dans la forme souhaitée, le long de laquelle la rainure a été découpée. Une lame de 10 mm et une profondeur de 13 mm ont été réglées dans la fraise pour la rainure. C'est alors que la partie la plus difficile a commencé. Le fraisage manuel de la rainure dans le plafond s'est avéré étonnamment difficile. Si la forme avait pu être exécutée sur une table, le travail aurait peut-être été un peu plus facile...

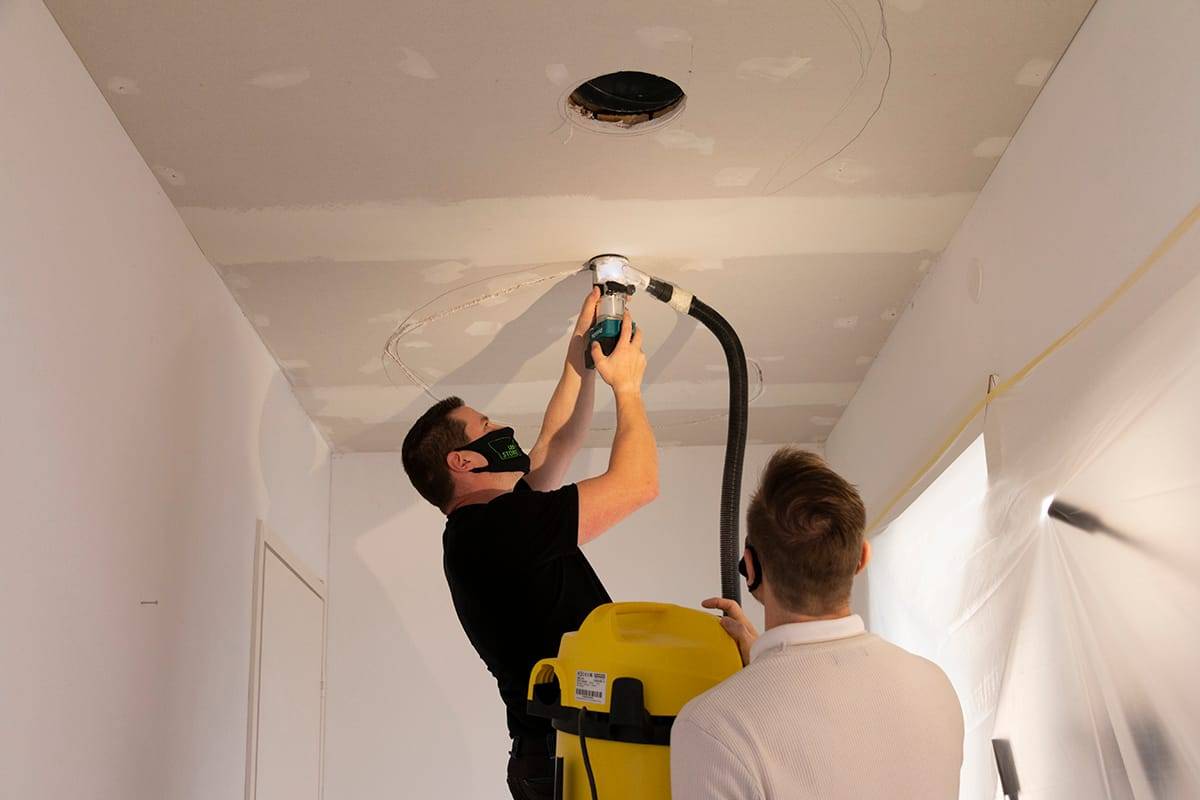

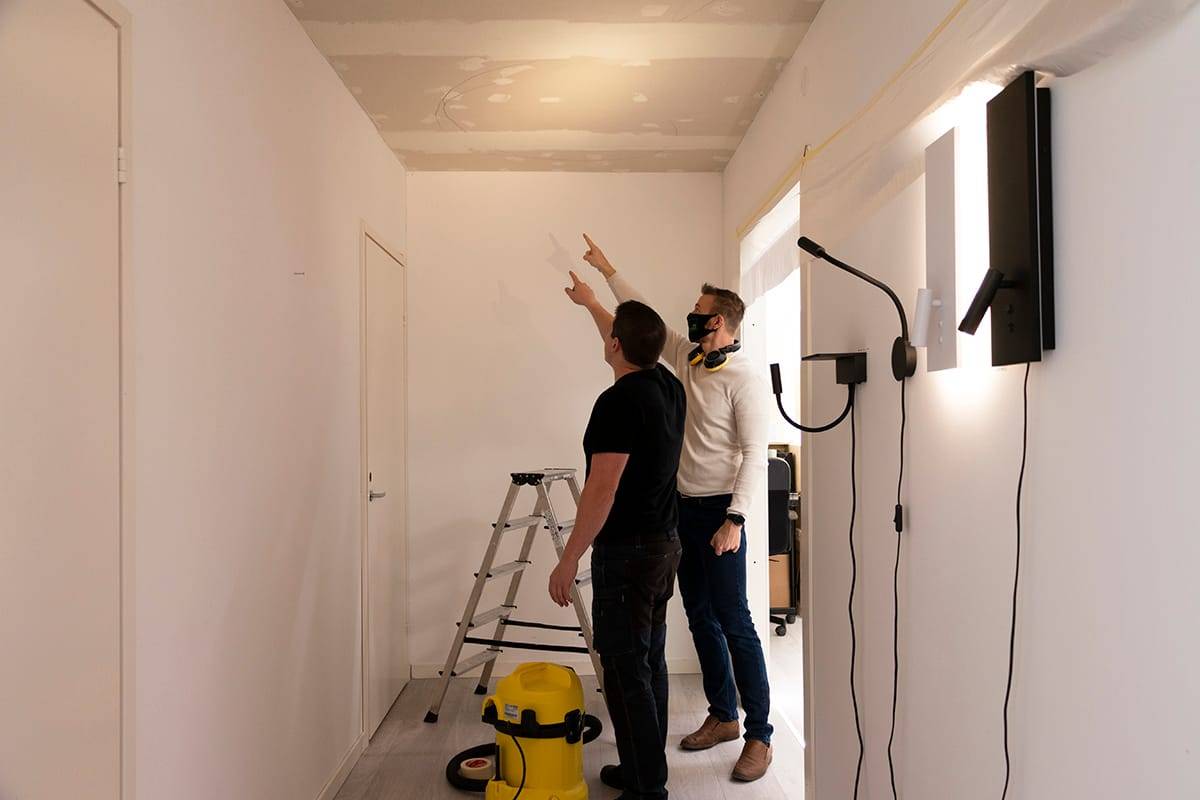

Fixation des cloisons sèches et traçage de la forme du plafond.Négociation sur la formalité :)Le premier tour de broyage. Langue au milieu de la bouche. La poussière a été aspirée directement dans l'aspirateur.

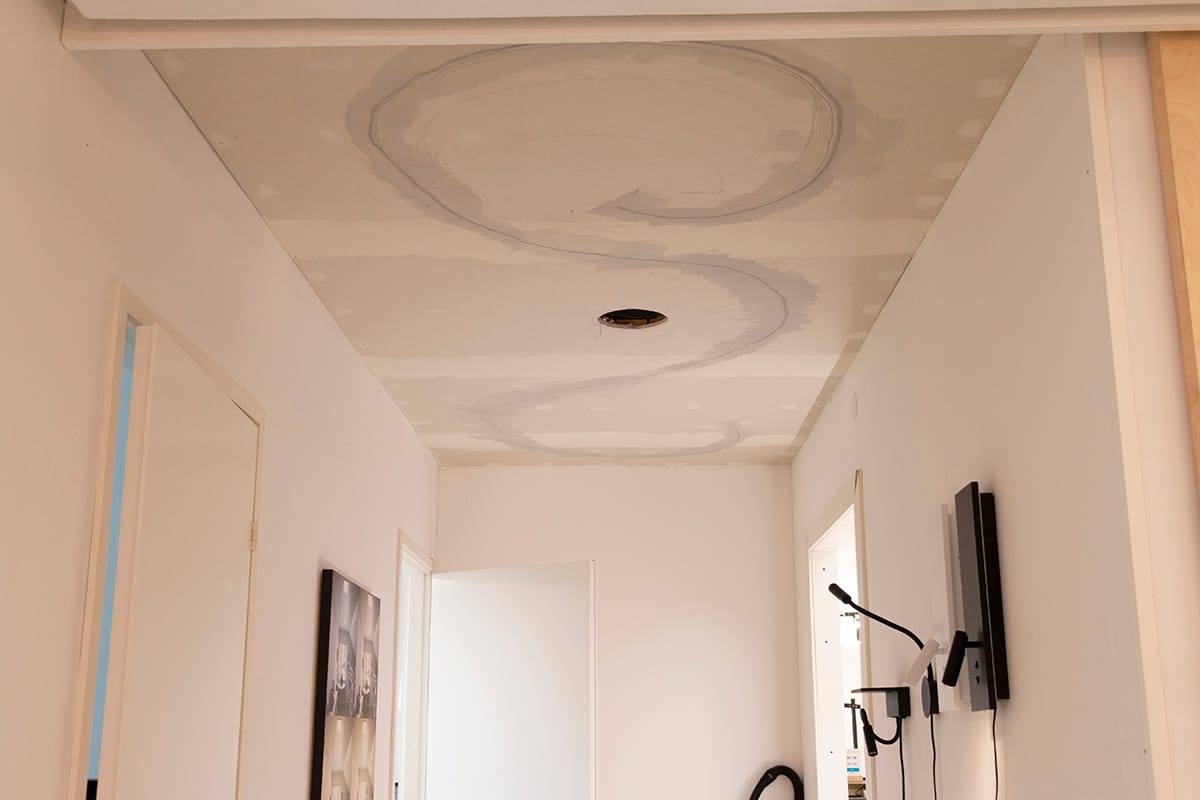

Lorsque la forme incurvée a été terminée, elle était plus large que prévu à certains endroits et, à plusieurs endroits, la fraise avait heurté les clous du bordage, ce qui l'avait fortement ébranlée. Le résultat final était une sorte de sortie de route... :) Après quelques jours d'inactivité, il a été décidé d'essayer de refaire la rainure. L'étape suivante consistait à mettre beaucoup de garniture dans la rainure et à fermer la rainure fraisée.
Après le tir, il a été décidé d'emballer le premier sillon.

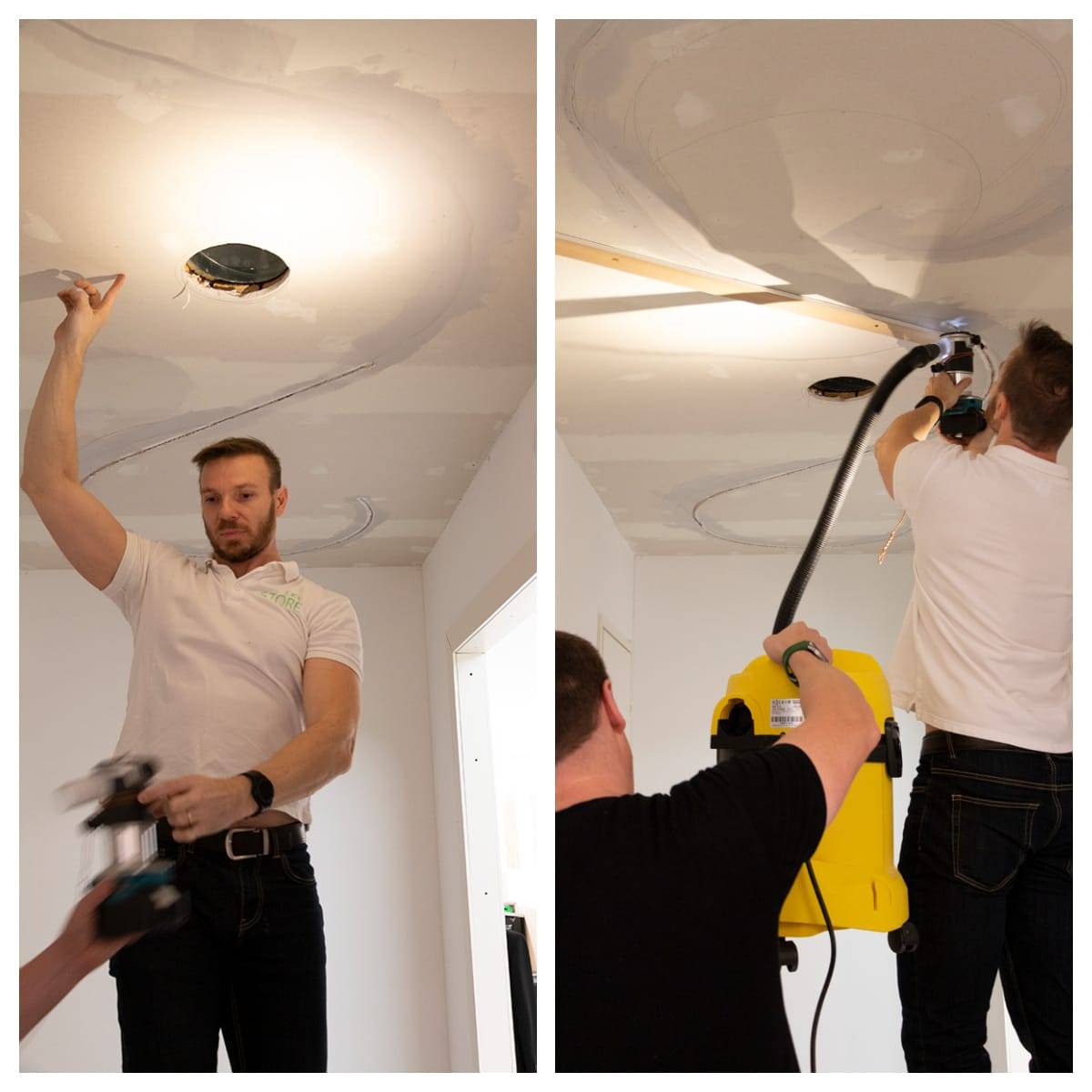

Le deuxième tour de fraisage a été assisté par un fil de soutien, qui a été vissé au centre de la forme circulaire. Un fil de fer a été utilisé comme support pour donner une certaine stabilité au fraisage de l'arc. Pour les sections droites, une entretoise a été utilisée, vissée au plafond et fraisée pour créer une rainure droite. Il n'y a pratiquement pas eu de dégâts grâce à une bonne combinaison de fraise et d'aspirateur.
Lors du deuxième tour, les centres des arcs ont été mesurés à l'endroit où la tige filetée a été vissée. Pour les sections droites, une entretoise de soutien a été utilisée.

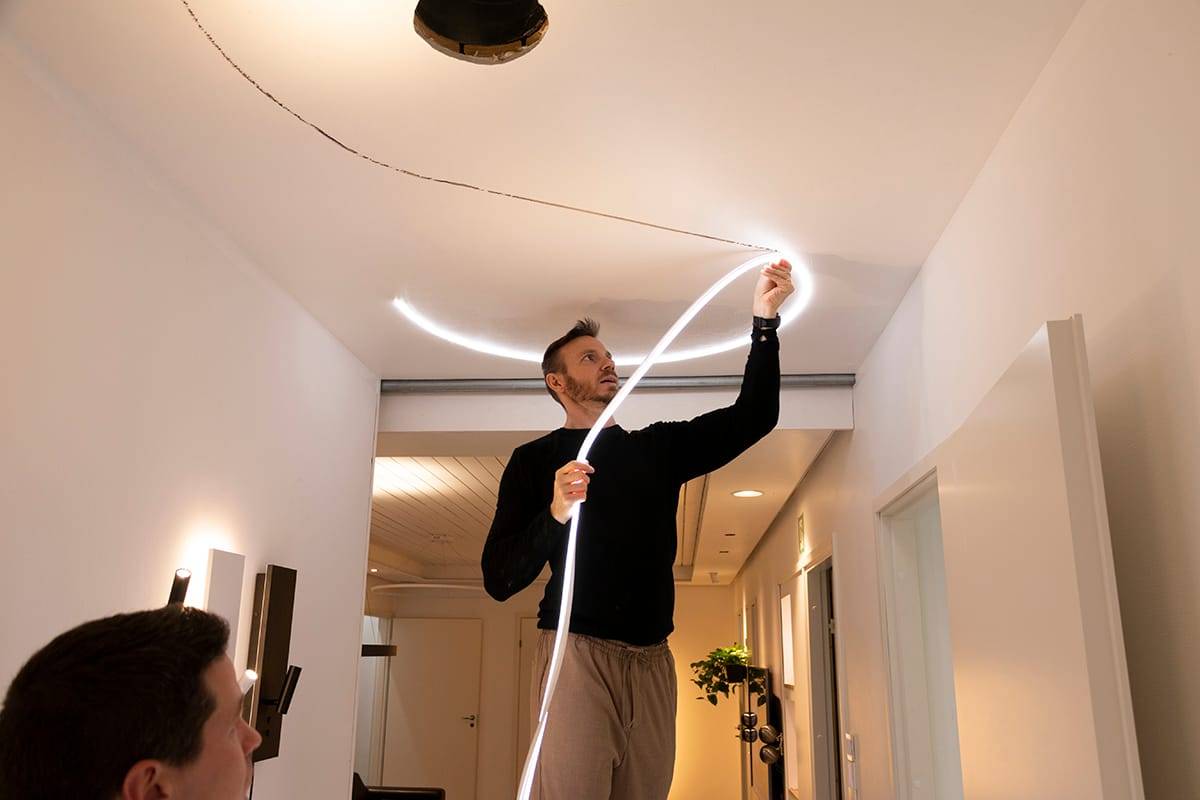

Lorsque la rainure a été suffisamment lisse, le toit a été peint. La rainure de 10 mm était parfaite pour la bande LED NEON, qui s'est installée confortablement, sans colle ni autres fixations. Le câble de raccordement de la bande au transformateur a été enfoncé dans le plafond, où le transformateur avait une place toute trouvée, puisqu'il y avait également une bande LED dans la pièce voisine. Les transformateurs utilisent la même trappe de service.

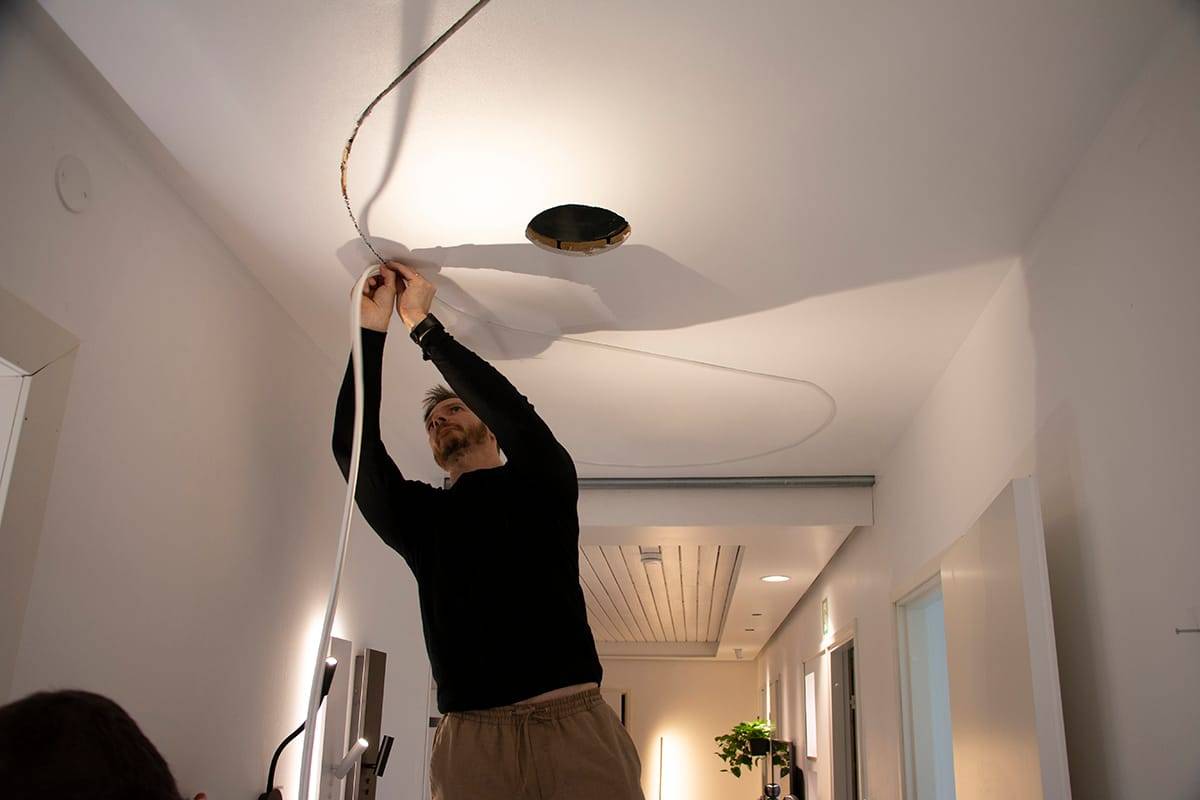

La bande Led NEON s'insère solidement dans une rainure de 10 mm et d'une profondeur de 13 mm.Fixation du ruban Led NEON. La largeur de la rainure est de 10 mm lorsque la bande est courbée. Aucune colle ou autre fixation n'est nécessaire sur les bords.
Formes courbes avec LED - Leçons et conseils pour l'installation du ruban NEON
Le ruban LED NEON est idéal pour créer différentes formes, mais il est difficile de créer des formes qui s'intègrent au plafond. Les formes incurvées avec des diodes électroluminescentes sont plus faciles à réaliser avec un moule. Nous vous recommandons de fabriquer un moule incurvé à partir de contreplaqué, par exemple, qui, une fois fraisé, produira à coup sûr une forme lisse. Pour les formes courbes, un fil de support ou un fil de fer est également une méthode assez efficace. La difficulté consiste toutefois à maintenir le fil tendu et à le fixer à la fraise de manière à ce que l'espacement soit maintenu à la bonne distance tout au long de l'opération de fraisage et que l'arc reste plat. Nous espérons que vous apprendrez de nos erreurs. :)
Il est prévu de commander aux clients des moules/pochoirs de différentes tailles pour faciliter le tracé des rainures de la bande NEON. Si vous envisagez d'utiliser le ruban NEON dans un luminaire, veuillez contacter LedPauza!

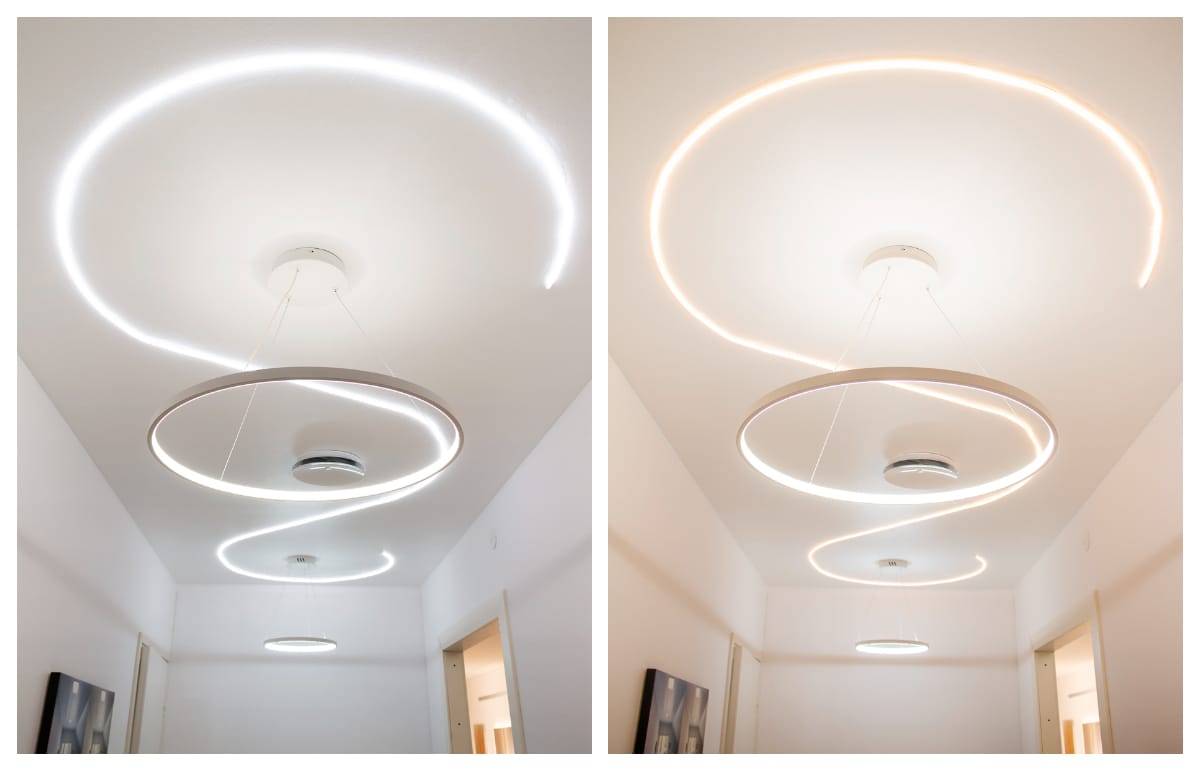

Le toit fini est très beau ! La version 24 VDC de la bande Led NEON est réglable en température de couleur. Par exemple, la température de couleur froide et la température de couleur chaude. Le contrôleur permet d'ajuster la température de couleur et la luminosité de la bande de manière coulissante.
