Faire de la lumière indirecte au plafond ? Est-ce difficile et coûteux ? Appartement acheté et toits en béton ternes. La plupart des toits des immeubles d'habitation sont des toits en tuiles creuses avec un toit en "pop-corn". Quelques fentes pour lampes suspendues et c'est tout. C'est ennuyeux. Comment le rendre plus confortable pour une somme d'argent et d'efforts raisonnable ? Dans ce cas, la rénovation a été effectuée dans un petit appartement, où l'éclairage intelligent est également souhaitable, car il s'agit d'un foyer de jeunes qui connaissent déjà Philips HUE. Alors, de la couleur et de la lumière ! Passons à la planification et à la réalisation. Lisez ici comment l'installation d'un éclairage indirect au plafond a modifié l'aspect de l'appartement et comment la rénovation a été réalisée.
Faire de la lumière indirecte au plafond ou au mur ? Nous avons fait les deux !

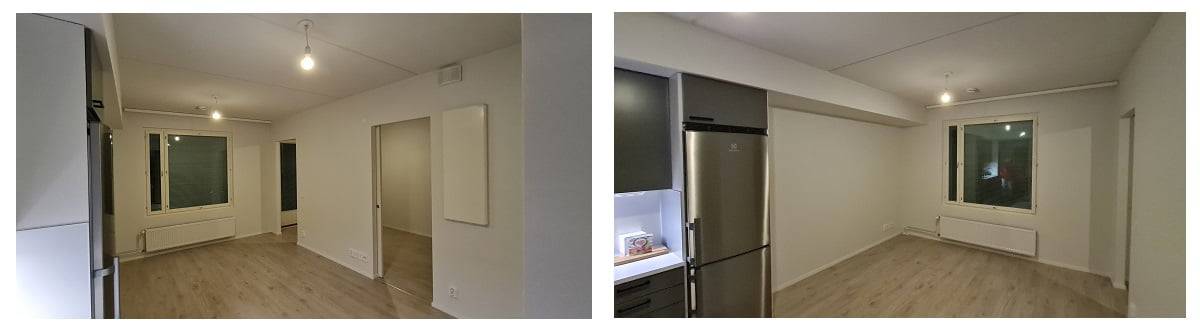

Au départ, l'appartement n'avait que quelques points d'éclairage suspendus au plafond et il a été décidé de les utiliser comme points d'alimentation électrique. Dans le salon, une retombée partielle et superposée a été construite dans le plafond avec des plaques de plâtre, qui a été éclairée par les bords, et dans la chambre à coucher, l'ensemble du plafond de 12 m2 a été abaissé à l'exception des bords, ce qui a permis d'obtenir une lumière indirecte à travers les murs.

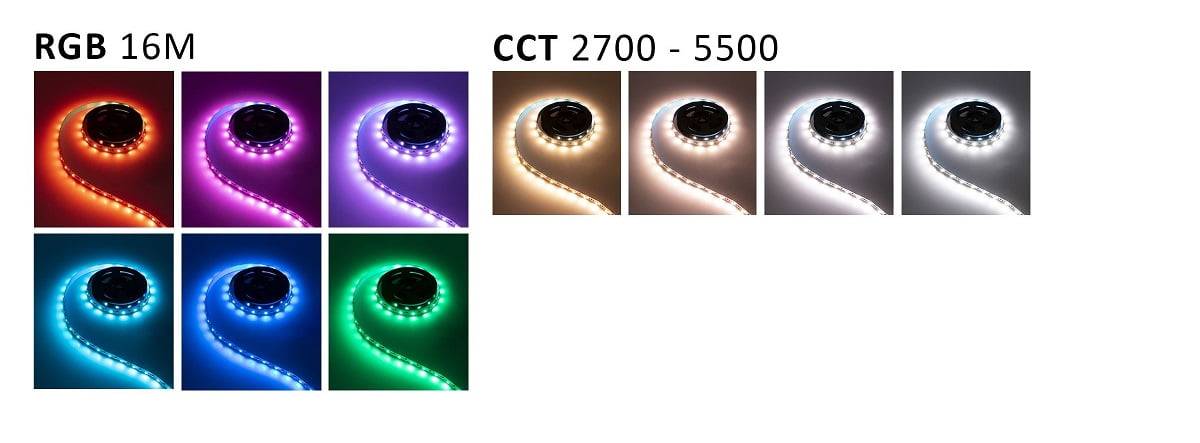

Une bande de diodes électroluminescentes RVB+CCT, dont la température de couleur est réglable, et une lumière RVB dont la couleur est réglable, ont été utilisées comme bande de diodes électroluminescentes. L'avantage de la bande blanche à température de couleur réglable est que la pièce reçoit toujours la bonne température de lumière (2500-5500K). Le réglage de la température de couleur influe sur l'atmosphère de la pièce, car la tonalité de la lumière peut être librement choisie entre le blanc chaud et le blanc froid. Une fois encore, les couleurs ont été choisies pour le ruban parce qu'il est facile de créer une atmosphère de fête dans la maison ! Les bandes de LED, coupées à la bonne taille, ont été collées sur des profilés d'aluminium bas, qui ont été placés autour des bords de l'étage inférieur dans le salon, et au bord du plafond, sur le côté de l'étage inférieur dans la chambre.
La bande LED installée diffère considérablement des bandes traditionnelles du marché. La bande LED d'occasion est la solution parfaite pour l'éclairage indirect. Il peut également être mesuré très précisément grâce à l'espacement de coupe plus court que d'habitude.
L'efficacité lumineuse est vraiment bonne, les lumières colorées sont brillantes et la lumière blanche éclaire vraiment, même si elle est indirecte. La lumière est également de très bonne qualité, avec un indice de rendu des couleurs de la lumière blanche (IRC) de 98 ! Un mètre de bande LED RGB+CCT10+10 W/m fournit 800 lumens, ce qui permet d'obtenir une bonne quantité de lumière au plafond. Les bandes RGB+CCT fonctionnent généralement avec une lumière colorée OU blanche, la puissance absorbée est donc de 10 W/mètre.
Il existe également une version SOLO pour les applications encore plus exigeantes, où les points LED sont directement visibles, ce qui peut être un peu gênant, bien que le couvercle du profil l'atténue.
Lorsque les lumières sont allumées pendant les périodes sombres de l'année, une lumière blanche de haute qualité offre un contraste avec l'obscurité. Si vous voulez vous calmer, vous pouvez tout atténuer. Dans le coin, toujours à côté du canapé, se trouve une lumière indirecte polyvalente sous forme de lampadaire - Floor Line 1600. Au-dessus de la table à manger se trouve une lampe suspendue PIIPPU, ainsi qu'un panneau lumineux dans le couloir. Vous trouverez plus de photos de l'objet à la fin.

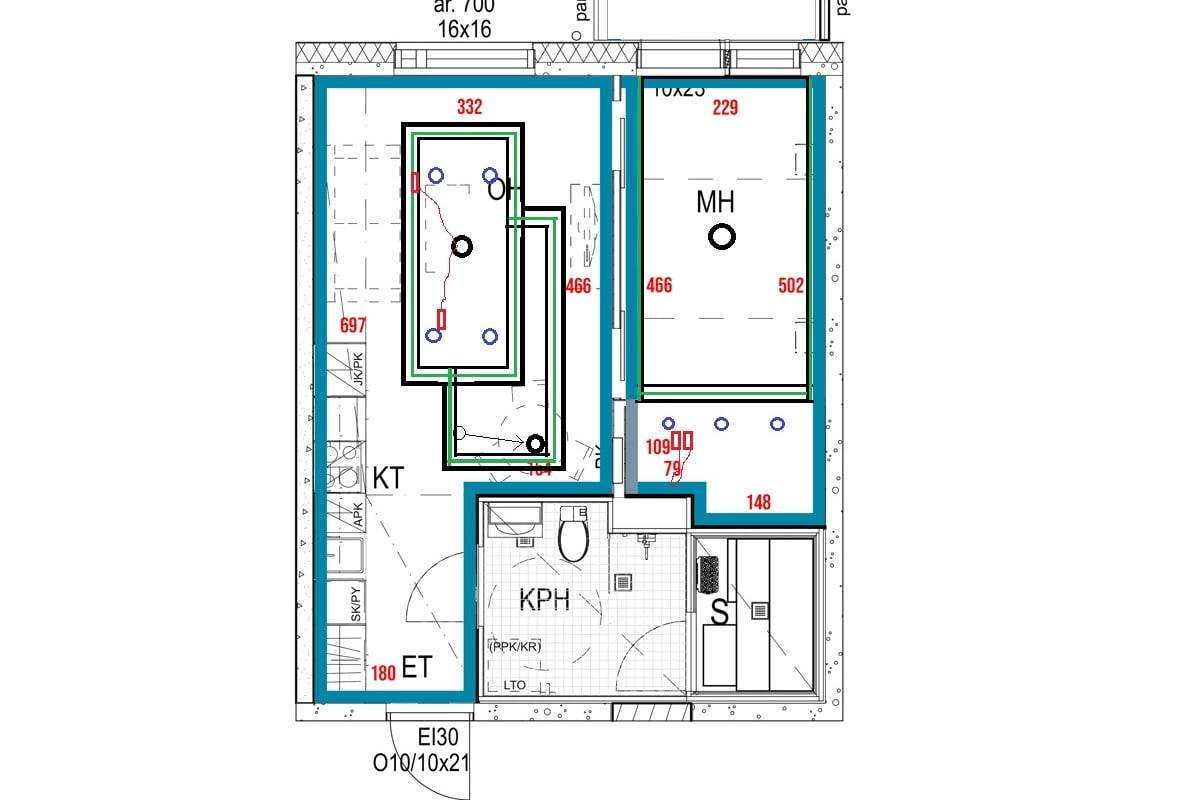

Voici à quoi ressemble le plan d'étage. Les lignes vertes indiquent les bandes LED et les cercles bleus les spots. Les caissons de plafond sont indiqués par des cercles noirs.
LedBand pour la lumière indirecte au plafond, fabriqué dans le LedShop ou à la maison
Une fois les plans d'étage vus et le plan d'éclairage établi, le travail de reprise a été résumé comme suit :
- Sélection de rubans et de points de repère.
- Achat et transport de bois, de peinture, de plâtre et de gypse
- Faire un coulomb sur le toit
- Récupération de l'ancienne électricité et installation du câblage
- Mettez les plaques de plâtre en place et cachez les têtes de vis
- Installation de lampes et de transformateurs en haut de l'ouvrant pour l'éclairage de travail
- Couplage avec Philips HUE
- Plus de pakkel, plus d'amorçage et plus de pakkel
- Encore du ponçage et de la peinture
- Appairage sans fil avec un contrôleur (Friends of HUE)
- et jouer avec les lumières, c'est-à-dire tester =)
Ce travail, qui a pris 30 heures à un rénovateur (léger) chevronné, a fait toute la différence dans l'aspect et la polyvalence de l'appartement. J'y reviendrai ici et je publierai des photos des travaux de rénovation.
La création d'une lumière indirecte commence par la conception. La première étape a donc consisté à déterminer la taille du plafond. Le choix a été facilité par le peu de temps disponible et le désir de rendre les bords plus faciles à travailler. La descente vers le plafond a donc été réalisée à l'aide d'une plaque de plâtre standard de 1200 x 2600 mm. Une autre solution aurait été d'utiliser une plaque de placage de charpentier avec des fixations cachées, mais le blanc a été préféré.
Le grand avantage du carton pour meubles est qu'il permet une finition de surface unique et une réalisation ultra-rapide plutôt que le désordre d'un ponçage et d'une peinture. Les plinthes ont été fabriquées de manière à être toujours hors du mur, de sorte qu'il n'a pas été nécessaire de peindre ou d'aérer les murs existants.
Salon
EDIT : La lumière indirecte a été déclenchée en transportant le matériel au septième étage... =)

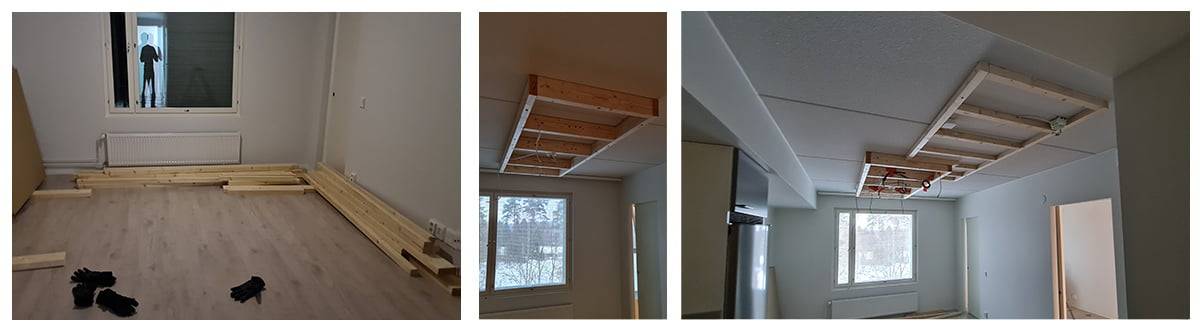

L'éclairage indirect du plafond a commencé par une colonnade, qui est un plafond à deux niveaux. Tout d'abord, j'ai installé une plus grande gouttière avec des koolaulas de 48x123mm sur un périmètre de 15cm plus petit que la plaque de plâtre, c'est-à-dire 900x2300. De cette façon, la taille de l'étagère est de 150mm et peut accueillir les transformateurs, tout en cachant la lumière, sans qu'elle ne dépasse le bord de la gouttière. Ensuite, j'ai fabriqué un autre contreventement en bois 48x48 qui vient s'accoler à l'autre contreventement. Cette structure donne un peu de caractère au plafond. En termes de taille et de forme, il y a beaucoup d'options.
Pour fixer le coaxial au toit en béton, j'ai utilisé des vis de 8 mm et des vis de 5/90 mm et 6/140 mm. Pour les installations sur le toit, la plaque de plâtre doit être installée tous les 40 cm, bien qu'en pratique j'ai trouvé que 50-60 cm conviennent à une plaque EK sans que la plaque ne commence à s'affaisser.
Ensuite, j'ai remplacé le boîtier du plafond et j'ai tiré plus de fils du boîtier vers les transformateurs de la bande LED et du spot à travers le faisceau de fils, et j'ai déplacé l'emplacement de la lampe suspendue sur la table de salle à manger hors du couloir ( !). À ce stade, j'ai peint le koolaid une fois, bien que vous ne puissiez pas vraiment le voir d'ici.

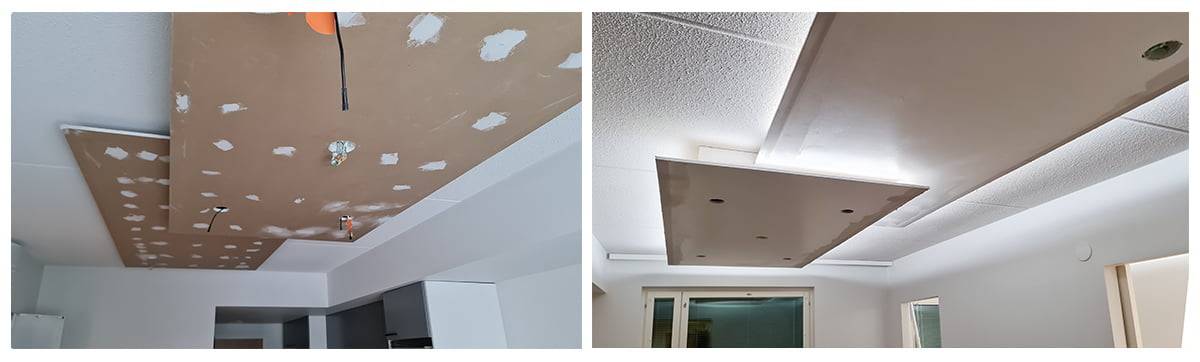

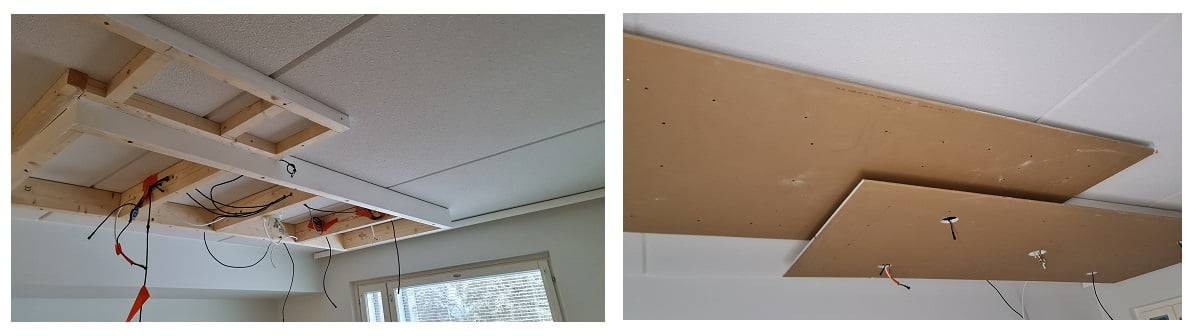

Plaque au plafond. Fixez d'abord la plaque supérieure en forme de L au plafond et vissez les vis à l'arrière. Il suffisait de percer un trou de 95 mm dans la boîte à bijoux. Ensuite, j'ai percé 4 trous de 78mm pour les spots et le jakorasian. Et j'ai fixé la plaque au plafond.

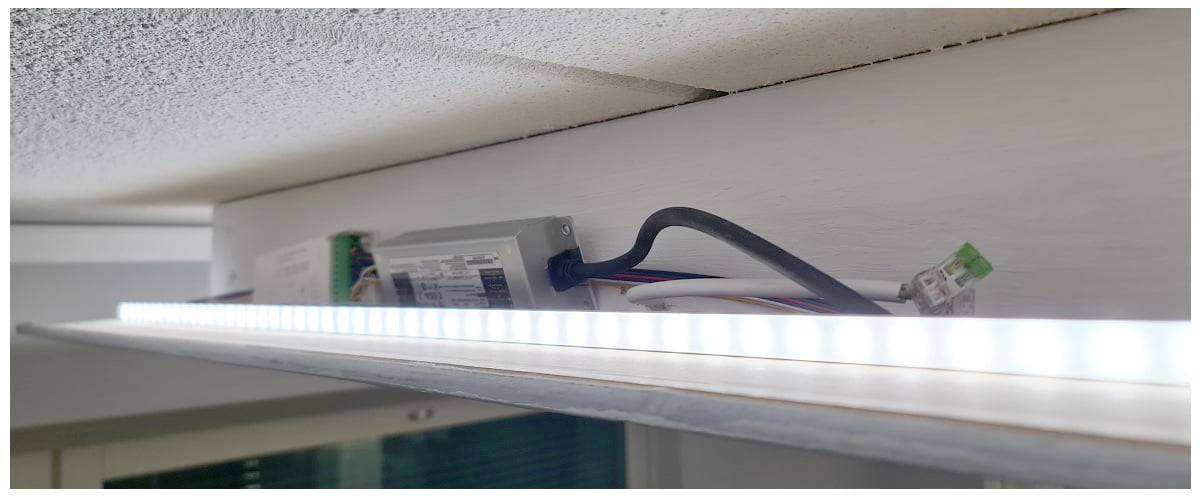

À ce stade, j'ai déjà pu connecter le transformateur à l'armoire pour transformateurs et placer les profils LED de LedPaja sur les étagères. Le transformateur est caché sur l'étagère, mais reste facilement accessible. Les bandes lumineuses et leurs profils se trouvent à l'avant du transformateur sur l'étagère. Philips HUE branché et téléphone portable dans votre poche... voilà ! L'appairage et les lumières fonctionnent parfaitement. J'ai dû jouer avec les couleurs, mais j'ai choisi une lumière blanche neutre pour la lampe de travail.
Appliquez l'apprêt et attendez qu'il sèche... Ensuite, de l'apprêt et encore de l'apprêt. A ce stade, avec le recul, je pourrais dire qu'il y aurait moins de bourrage si la cloison sèche avait des bords inclinés vers le haut ou si une planche à bords droits avait été utilisée. Après l'encollage, il suffit de passer deux couches de finition et de mettre en place les points d'ancrage.
Le transformateur des spots aurait pu être placé sur la même étagère que le transformateur de la bande LED, mais comme il n'y a que 4 spots et que l'assemblage fait 123 mm de haut, le transformateur a pu être replié hors de l'ouverture du spot. Les spots eux-mêmes ont été enfoncés dans les connecteurs pré-fabriqués. Et de nouveau l'appairage Philips HUE. C'est fait.
Chambre à coucher

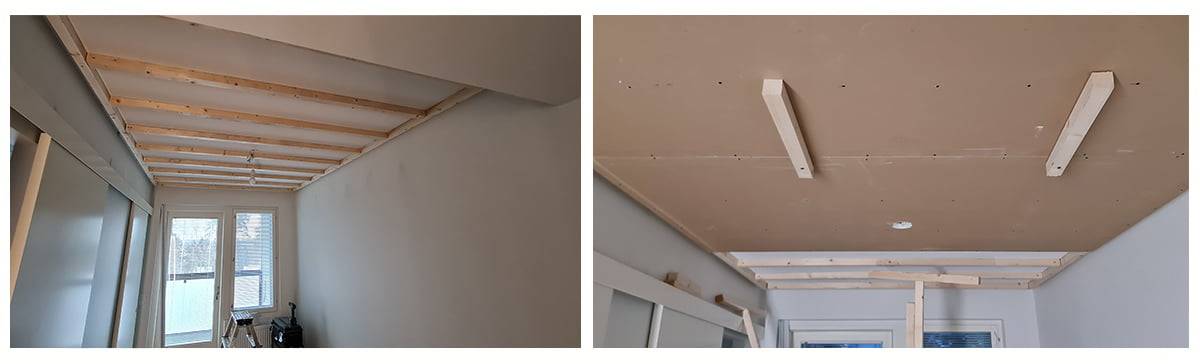

L'éclairage indirect du plafond de la chambre à coucher se superposait à celui du salon. L'idée initiale était de réaliser un faux plafond similaire, mais après avoir abattu un mur dans l'armoire, le plafond a dû être replaqué, et un piège à lumière a été ajouté en laissant la plaque de plafond de 15 cm de long. J'ai donc fini par poser une charpente sur l'ensemble du toit, mais avec la charpente et le nouveau toit à 48x48mm des murs sur les longs côtés.
L'ordre de marche était le même. Renforcement du plafond de 48x48mm tous les 40cm par étayage. Un écrin sur la surface du plafond pour remplacer l'ancien. Pour la chambre à coucher, nous avons également pensé à des spots, mais comme il y a beaucoup de lumière indirecte au plafond et que l'autre extrémité de la pièce, l'ancien plafond de l'armoire, avait des spots, nous ne voulions pas plus de spots sur la grande surface.
Plaque de plâtre pour le plafond et emballage pour les joints et les têtes de vis. Peignez la surface.
Le profilé en aluminium de la bande LED devait initialement être fixé directement au plafond au fond de la niche, mais j'ai décidé de le fixer sur le côté du plafond. Cela a demandé un peu d'organisation, car les supports du profilé devaient être vissés avant que la ferme ne soit fixée au plafond. Les visser ensuite n'aurait pas été possible sans un outil spécial. Il aurait également fallu les coller à l'aide d'un ruban adhésif double face ou d'une colle de bonne qualité.

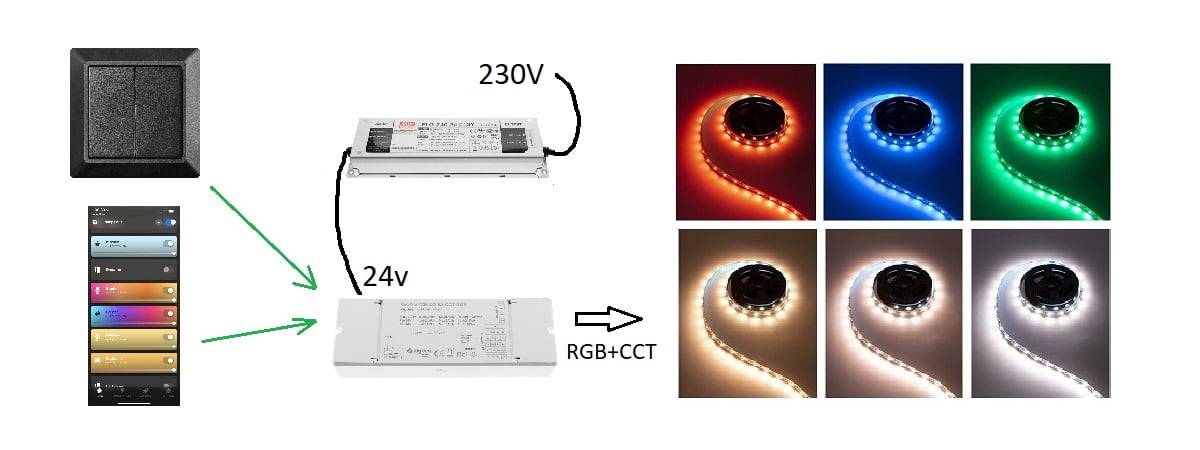

Contrôlé dans la chambre à coucher transformateur 100W + récepteur RGB+CCT.
J'ai placé les transformateurs pour les bandes LED au même endroit dans le plafond de l'ancienne armoire dans la trappe de service. Ouvrez Philips HUE à partir du téléphone et associez les bandes et les spots. Ainsi, toute l'électricité est fournie par l'ancien plafonnier, c'est-à-dire que seules les lumières sont "toujours allumées" à partir de l'interrupteur mural et que le contrôle se fait à l'aide de boutons sans fil.
Bien entendu, l'ancien interrupteur fonctionne également dans la chambre à coucher et le salon, car les appareils Zigbee de LedStore ont une mémoire interne et les lumières reviennent toujours au même réglage. Tout a bien fonctionné !
L'atmosphère du toit abaissé
J'ai facilement réglé la température de couleur et les couleurs de la lumière au niveau Kelvin souhaité à l'aide d'un contrôleur sans fil.
Lorsque vous voulez vous sentir frais pour vous aider à faire face au chaos, la lumière est plus froide (+4000K) et le soir, c'est une lumière chaude (moins de 3000K) qui vous apaise. Mais quand il s'agit d'une pendaison de crémaillère ou de Noël, les couleurs sont de mise !
Le contrôleur est un contrôleur Zigbee Friends of HUE, qui a été associé au pont Philips HUE. Les lumières sont principalement programmées (chaudes le soir, froides le jour), mais vous pouvez allumer/éteindre les lumières depuis le mur et activer un mode d'éclairage si nécessaire. Le bouton Friends of HUE diffère des autres boutons Zigbee dans la mesure où ses fonctions doivent être programmées dans l'application HUE. Vous pouvez donc décider vous-même de la fonction de chaque coin du bouton.
Le récepteur Zigbee est celui qui est apparié directement avec le HUE et qui indique à la bande LED quelles couleurs sont émises et à quelle luminosité. Dans le salon, le récepteur a été installé sur le transformateur 150W 24V IP 65 avant les bandes LED et le paquet est sur le bord du plafond abaissé. Donc transformateur 230V -> récepteur Zigbee -> bandes LED.
Bande LED pour plafond suspendu
La lumière indirecte ne peut pas être réalisée sans la bande LED. J'ai utilisé une bande de LED RGB+CCT, qui peut être coupée tous les 12,5cm( la bandeSOLO RGB+CCT a une distance de coupe de 4,2cm). Le circuit de la plus grande étagère contre le bois de calage est de 90+230+90+230cm = 6,4m, mais je voulais que la bande soit à 5cm du bois de calage pour pouvoir installer un transformateur. J'ai donc commandé la bande de LED en 6,6m de long. En ce qui concerne l'emplacement de la bande de LED, j'ai décidé qu'elle devait être placée sur le côté de l'étagère, dirigée vers l'extérieur, et non contre le plafond. De cette façon, toute la bande de 6,6m de diodes électroluminescentes est placée dans les coins sans être coupée. Seuls les profilés en aluminium ont dû être coupés à des dimensions droites.
J'ai donc jeté l'aluminium sur l'étagère, puis j'ai collé le ruban adhésif sur les profils et les couvercles sur le dessus. Les couvercles ont un plastique de protection que j'ai laissé en place au cas où la peinture se répandrait pour une raison ou une autre... et elle s'est répandue à la fin =)
Le ruban RGB+CCT comporte six (6) fils qui doivent être connectés au récepteur. Heureusement, il est équipé de connecteurs rapides qui ne nécessitent aucun outil et d'étiquettes claires (R = Rouge, G = Vert, B = Bleu, WW = Blanc chaud, CV = Blanc froid et +).
L'appairage a été un processus facile. Depuis l'application Philips HUE, il suffit d'ajouter une lampe. Un bouton noir se trouve sous l'embout du récepteur. Il suffit d'appuyer dessus cinq (5) fois en succession rapide pour passer en mode d'appairage. Bien entendu, si l'unité est neuve, elle devrait automatiquement se mettre en mode d'appairage lorsqu'elle est alimentée.
Quantité de lumière dans le plafond indirect

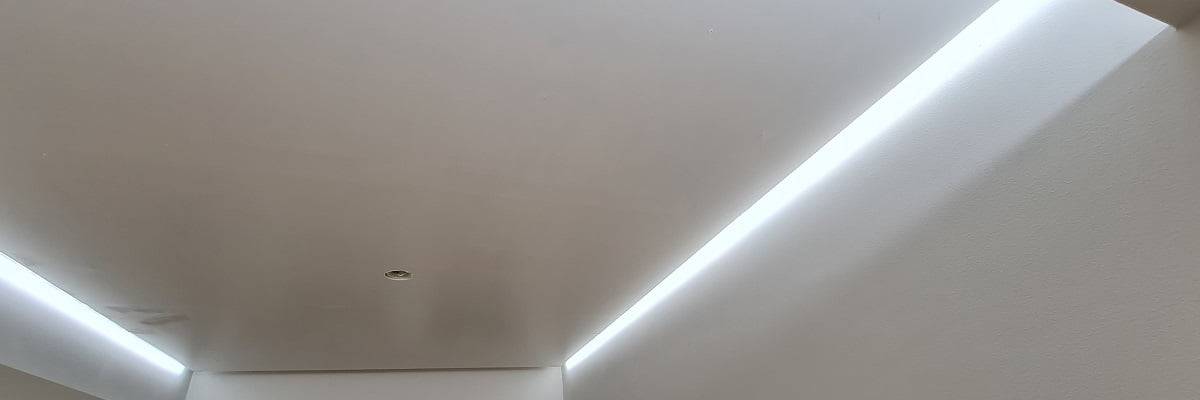

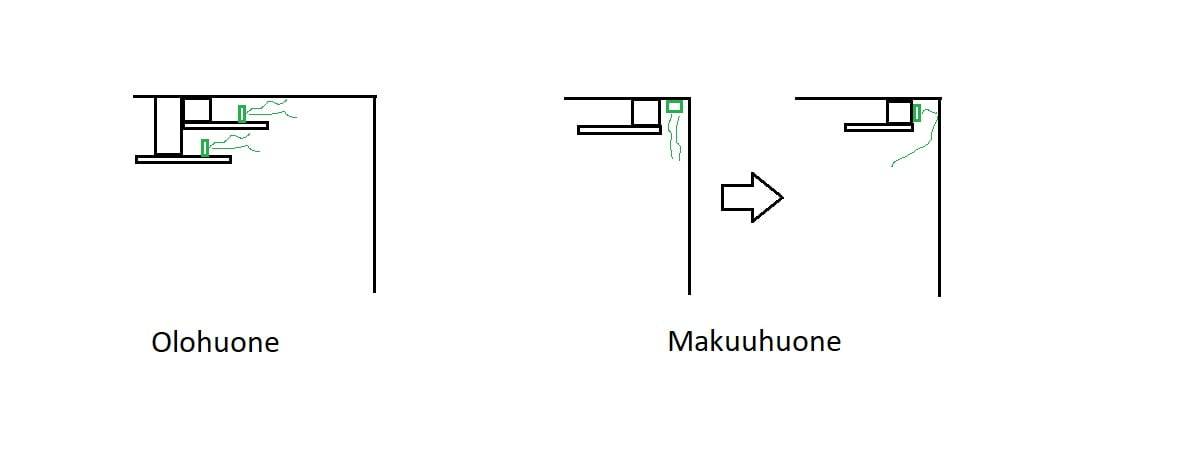

Le positionnement de la bande LED affecte l'ouverture de la lumière dans la structure indirecte. Dans ce cas, dans le salon, l'ouverture est maximisée et la lumière sort directement le long du plafond blanc, alors que dans la chambre, elle vient contre le mur. Lorsque l'éclairage indirect a été mis en place dans la chambre à coucher, il était initialement prévu que la lumière descende directement le long du mur, mais une autre solution a été choisie pendant la phase de construction. Lorsque la lumière traverse le mur au lieu de le longer, elle est fortement influencée par la couleur et le matériau du mur utilisé. Si les murs étaient foncés, le résultat final serait différent et le contrôle de la température de la lumière serait d'autant plus utile. Une lumière chaude, par exemple, est complètement différente sur un mur blanc ou un papier peint coloré.
L'espace est bien éclairé par la seule lumière indirecte, car les surfaces sont blanches. Vous ne pouvez pas travailler uniquement avec la lumière indirecte, c'est pourquoi il y a des spots directs sur le bureau de travail et la table basse dans le salon pour soutenir l'éclairage. Ainsi, lorsqu'un jeune fait le ménage (rarement...), l'éclairage est complet. Au total, la bande LED fait 6,6m + 5,2m dans le salon = 11,8m et dans la chambre 3,5m + 3,5m + 2,6m = 9,6m. Étant donné que la bande RGB+CCT 20W n'utilise que des composants CCT 10W ou RGB 10W à la fois, la consommation maximale est de 10W x mètres, soit 120W et 100W respectivement.
Quel est le coût de la fabrication d'un éclairage indirect ? Prix d'une toiture abaissée
Quel est le coût de la fabrication d'un faux-plafond ? Du temps et de l'argent. Les matériaux en bois pour les deux pièces ont coûté environ 150 € avec des vis et des vis et des vis. Si les plafonds suspendus étaient fabriqués par un menuisier à partir de planches de meubles, les planches de toit seraient considérablement plus chères, mais cela permettrait d'économiser du temps, de la peinture et du désordre. Les planches de bois plaquées de 120 x 260 cm d'un menuisier, avec bordures, coûtent de 300 à 800 €/pièce, selon le matériau. Les plaques de plâtre coûtent 17€/pièce... Plus l'emballage 20€ + la peinture 50€ + les rouleaux et les rubans 20€, ce qui est largement suffisant pour de nombreuses plaques. La différence de prix est...
MAIS si vous faites appel à un réparateur, cela prend 3 jours, car il faut parfois attendre qu'il sèche et refaire un autre tour, ce qui prend aussi des heures et coûte de l'argent. Le prix d'une toiture abaissée dépend donc des matériaux et des heures de travail. Cela ne coûte rien de le faire soi-même, n'est-ce pas ?
C'est-à-dire les matériaux pour les plafonds abaissés 400,00€.
Les lumières étaient la partie principale, donc aucune économie n'a été faite. 22m RGB+CCT led strip ready made to size in profiles 1600,00€. Transformateurs, boutons et récepteurs 565,00€. Les spots SQ023W à température réglable sont allés 3pcs sous l'ancienne armoire et 4pcs dans le salon. 641,00€ avec transformateurs et transformateurs.
Le prix des lumières avec le plafond abaissé et les commandes est donc de 2165,00€ + spots 641,00€.
Ils voulaient également un lampadaire dans le coin pour fournir une lumière de lecture pour le canapé et une bonne lumière pour les fleurs qui viendront à la fenêtre plus tard, et le Floor Line 1600 a été choisi parce qu'il s'agit d'une lampe Zigbee à réglage direct de la température.
Si vous avez le savoir-faire, le coût de fabrication du toit lui-même est faible. Dans le cas d'un éclairage de toit abaissé, si vous utilisez une bande LED de base de 14,4 W avec contrôle de la température et un profil de 22 m, fabriqué pour 1100 € et des transformateurs + contrôleurs de 576,00 €, cela fait 1770,00 €, soit 400 € de moins. Et si vous pouvez couper et fabriquer les fils intermédiaires vous-même, le prix baisse encore de 200€.
Plafond abaissé et éclairage indirect

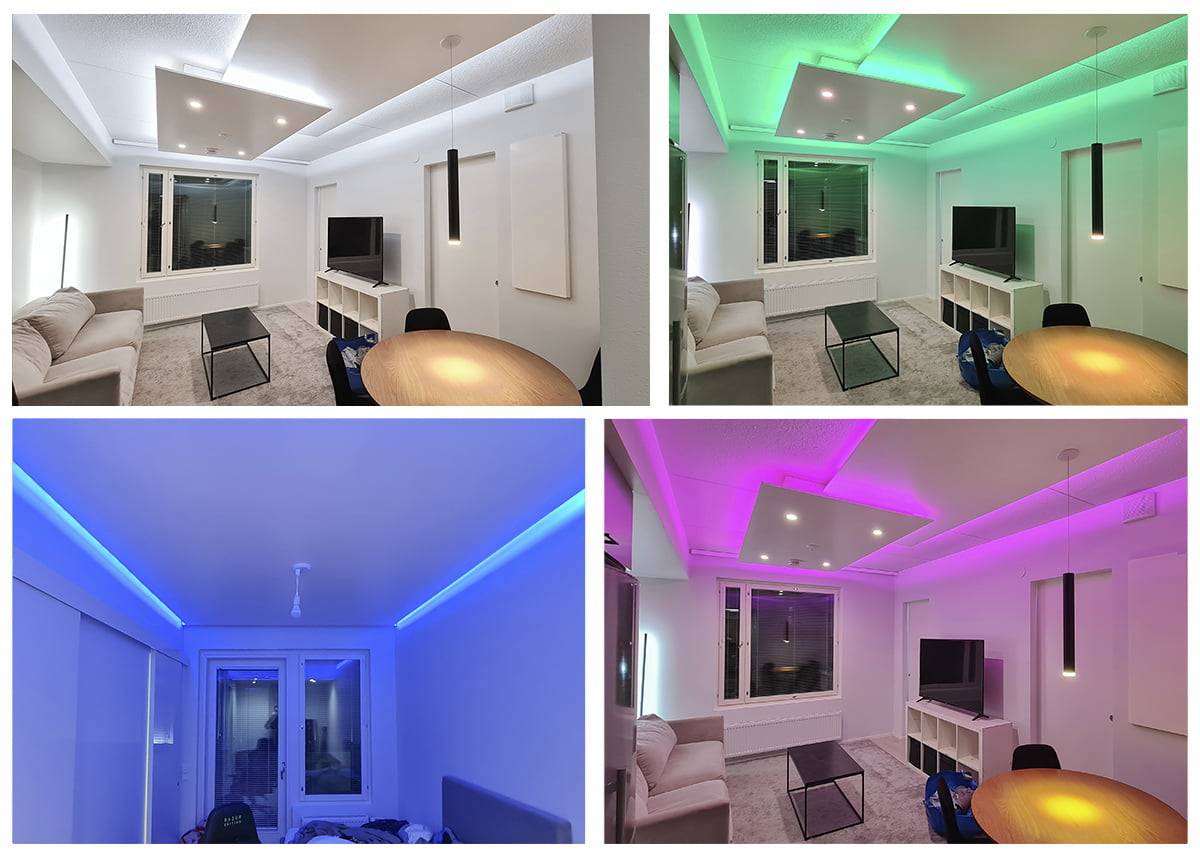

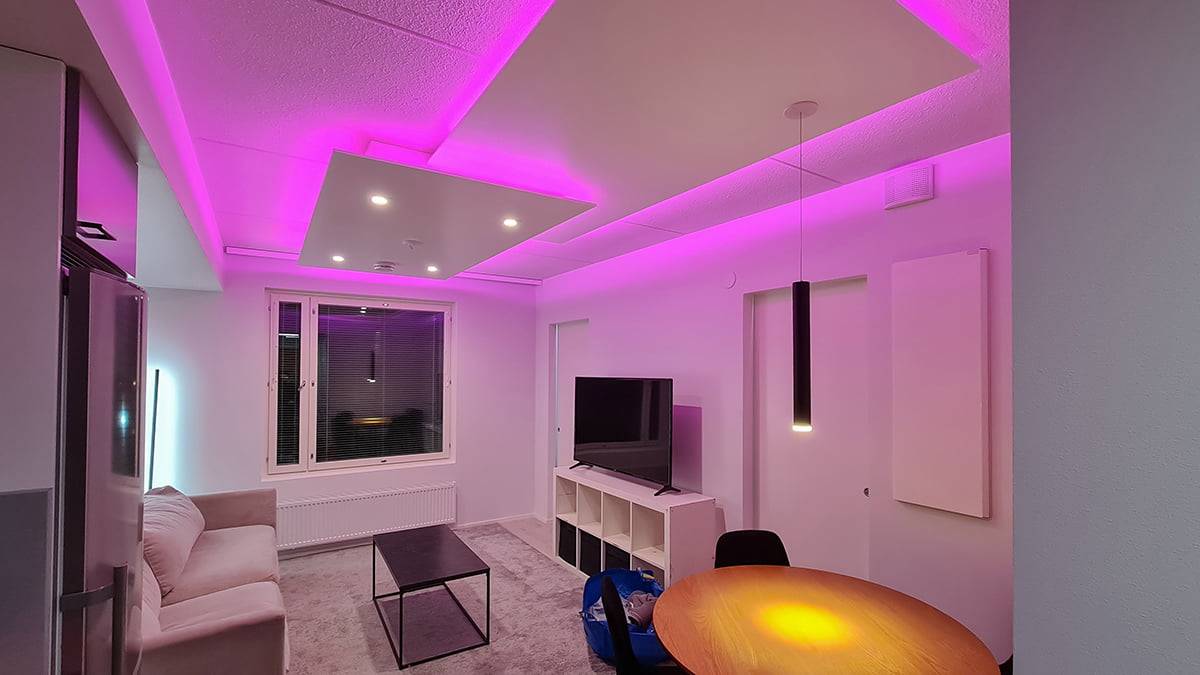

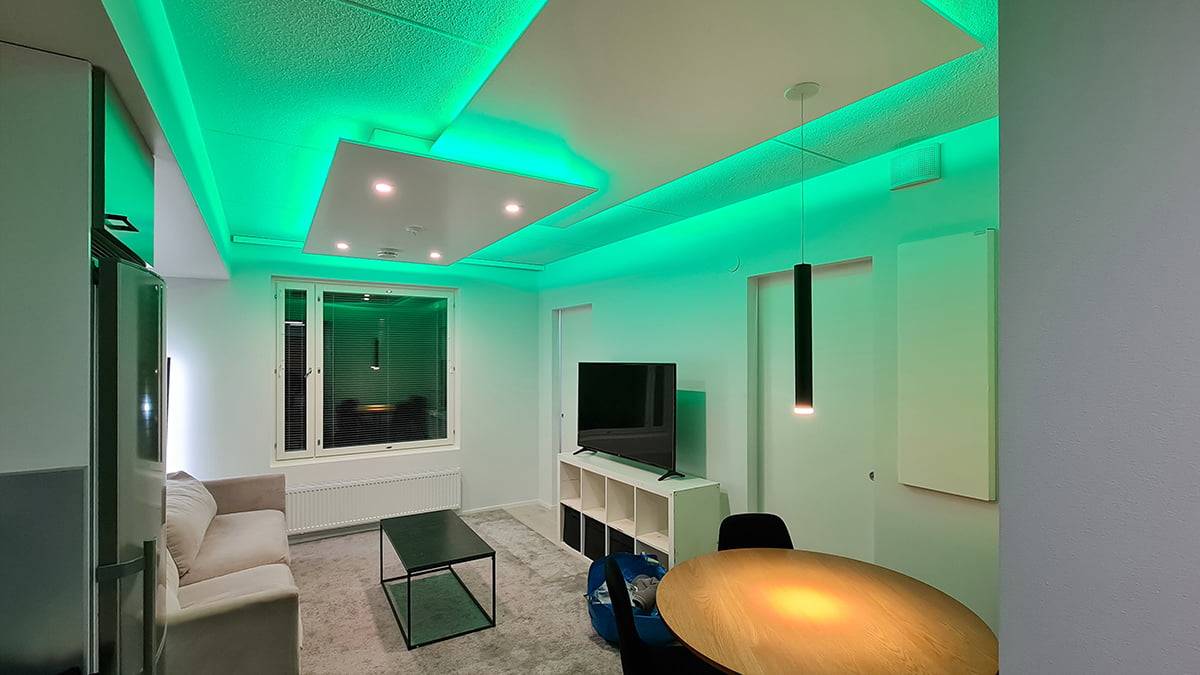

À quoi ressemble-t-il alors ? Voici quelques photos de l'objet fini :

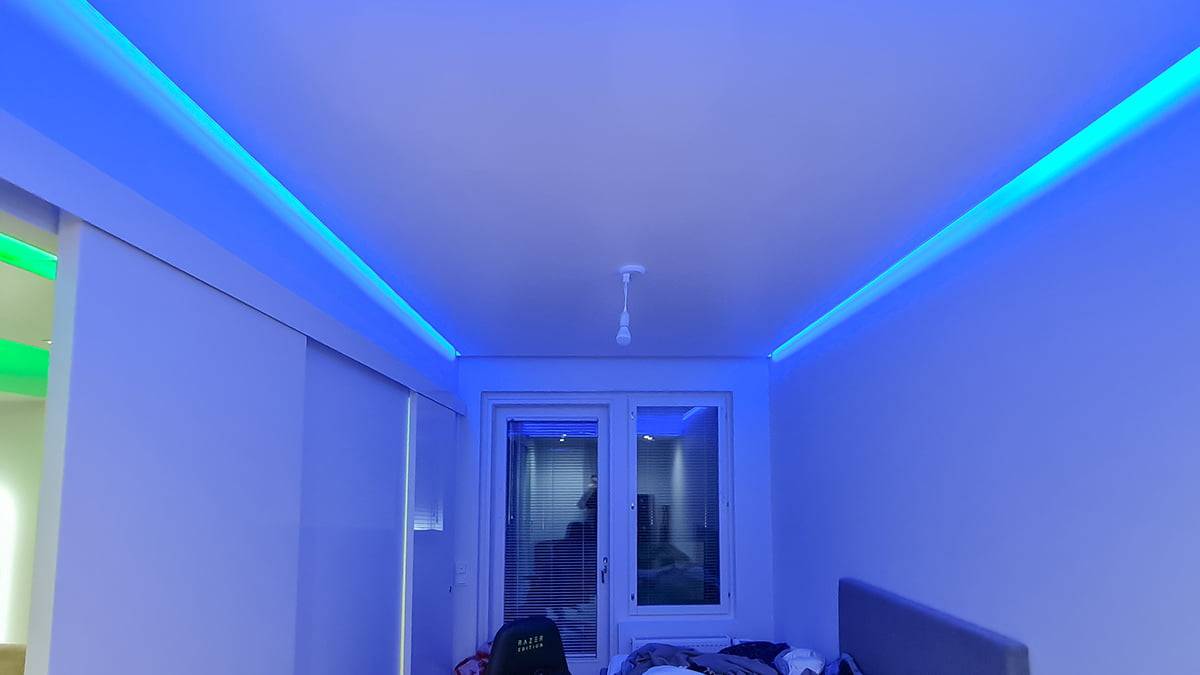

Et un dernier coup d'œil dans la chambre, dans l'instant bleu :
