Avec un peu d'effort, vous pouvez construire un élément d'éclairage mural suspendu à partir d'un plateau de table préfabriqué. La lumière indirecte qui traverse le mur est douce et confortable. Si le luminaire est également doté d'une fonction de réglage en continu de la température de couleur de la lumière blanche et d'une fonction de gradation, vous avez la garantie de toujours vous adapter à votre décor et à votre humeur ! Nous avons réalisé ce projet d'éclairage de bureau en tant que rétroéclairage décoratif avec les appliques murales rondes Eclipse de LedStore et une bande LED montée sur un profilé en aluminium. Dans cet article, nous vous parlerons du projet et des coûts !

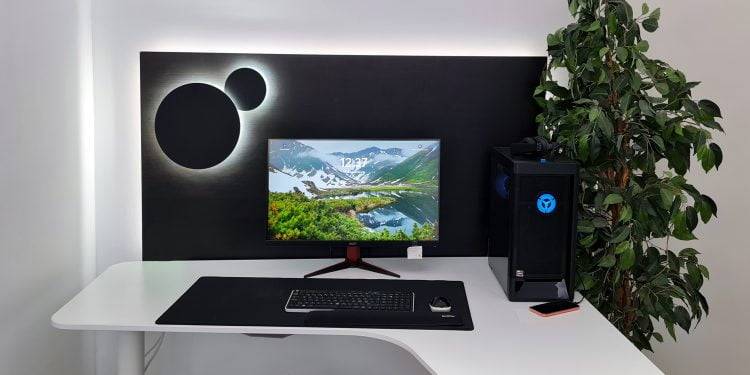

Eclairage de bureau avec décoration intérieure et luminaire sélectionné, Eclipse
Il était nécessaire d'ajouter quelques touches décoratives et de l'éclairage au bureau, mais pas au mur. Cette solution fonctionne partout où vous souhaitez ajouter de l'éclairage à un mur. Il ne s'agit pas d'un éclairage direct, mais il donne une impression de sensualité à la journée de travail, ou avec des lumières colorées, la toile de fond donne une impression de jeu aux jeunes.
L'applique murale ou, dans ce cas, l'applique murale à LED Eclipse est disponible en blanc et en noir, avec une finition mate revêtue de poudre, ce qui est un avantage lorsque, par exemple, les luminaires sont installés l'un à côté de l'autre. La finition mate réduit les reflets, de sorte que les motifs lumineux restent réguliers dans toutes les directions. Les luminaires sont commandés individuellement, ce qui permet de choisir le nombre, la couleur et la taille en fonction des besoins. Deux tailles sont disponibles, 30 cm et 15 cm. Les Eclipses les plus grandes se trouvent à 50 mm du mur et les plus petites à 37 mm, soit 13 mm plus bas. Les luminaires peuvent être installés individuellement ou en groupe.
Le contrôle de la température de couleur (Kelvin) permet aux luminaires de s'adapter à toutes les nuances de la décoration intérieure. Ils ont également un indice de rendu des couleurs élevé, ce qui signifie que la lumière reproduit toutes les couleurs de l'environnement exactement comme elles devraient l'être. Vous pouvez donc adapter l'éclairage de votre bureau à votre humeur.
Deux Eclipses noires, une grande et une petite, ont été choisies pour l'ensemble du bureau derrière le bureau, s'emboîtant dans le coin supérieur droit de l'Eclipse légèrement plus grande. Une bande LED SOLO très plate de 7,2 W/m à température de couleur réglable a été choisie pour tourner autour du bureau, montée sur un profilé de surface en aluminium noir. 3 mètres de bande LED et de profilé ont été nécessaires. Nous vendons également les bandes et les profils au prix du mètre. Veuillez contacter LedPaja (paja@ledstore.fi), ou calculez vous-même le prix à l'aide de notre calculateur sur la page des commandes personnalisées.
L'applique murale Eclipse est disponible en deux couleurs et deux tailles. L'Eclipse de 15 cm de diamètre extérieur a une puissance de 10 W et l'Eclipse de 30 cm, plus grande, a une puissance de 15 W. La puissance lumineuse est de 800 lumens et de 1200 lumens. Les couleurs sont le blanc et le noir dans les deux tailles.

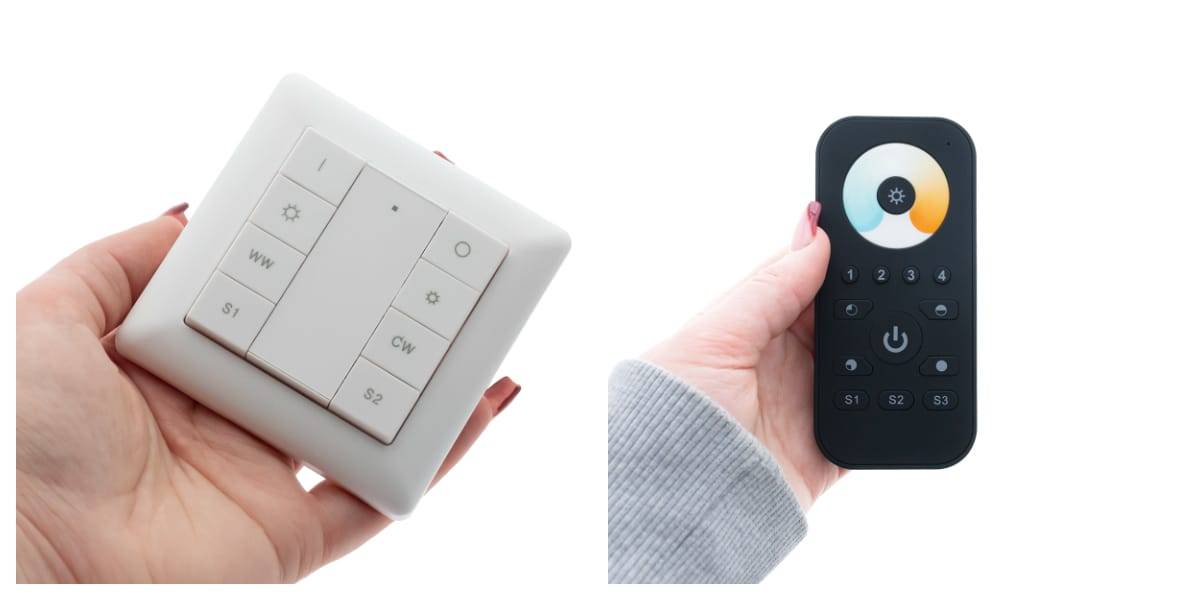

La puissance totale requise du transformateur et de l'étrier de charge pour les luminaires étant de 50 W, un transformateur de commande sans fil Zigbee de 50 W et un contrôleur mural sans fil pour le contrôle de la température de couleur et la gradation ont été sélectionnés dans la gamme de LedStore. Une télécommande pour le contrôle de la température de couleur est également une bonne solution. La télécommande peut être fixée au mur et est attachée à la base par un aimant. Cela signifie que l'éclairage de bureau peut être contrôlé librement de n'importe où.
La température de couleur de l'éclairage peut être contrôlée soit par un contrôleur sans fil qui peut être monté librement sur le mur, soit par une télécommande dont la base peut également être montée sur le mur à proximité du point d'utilisation.

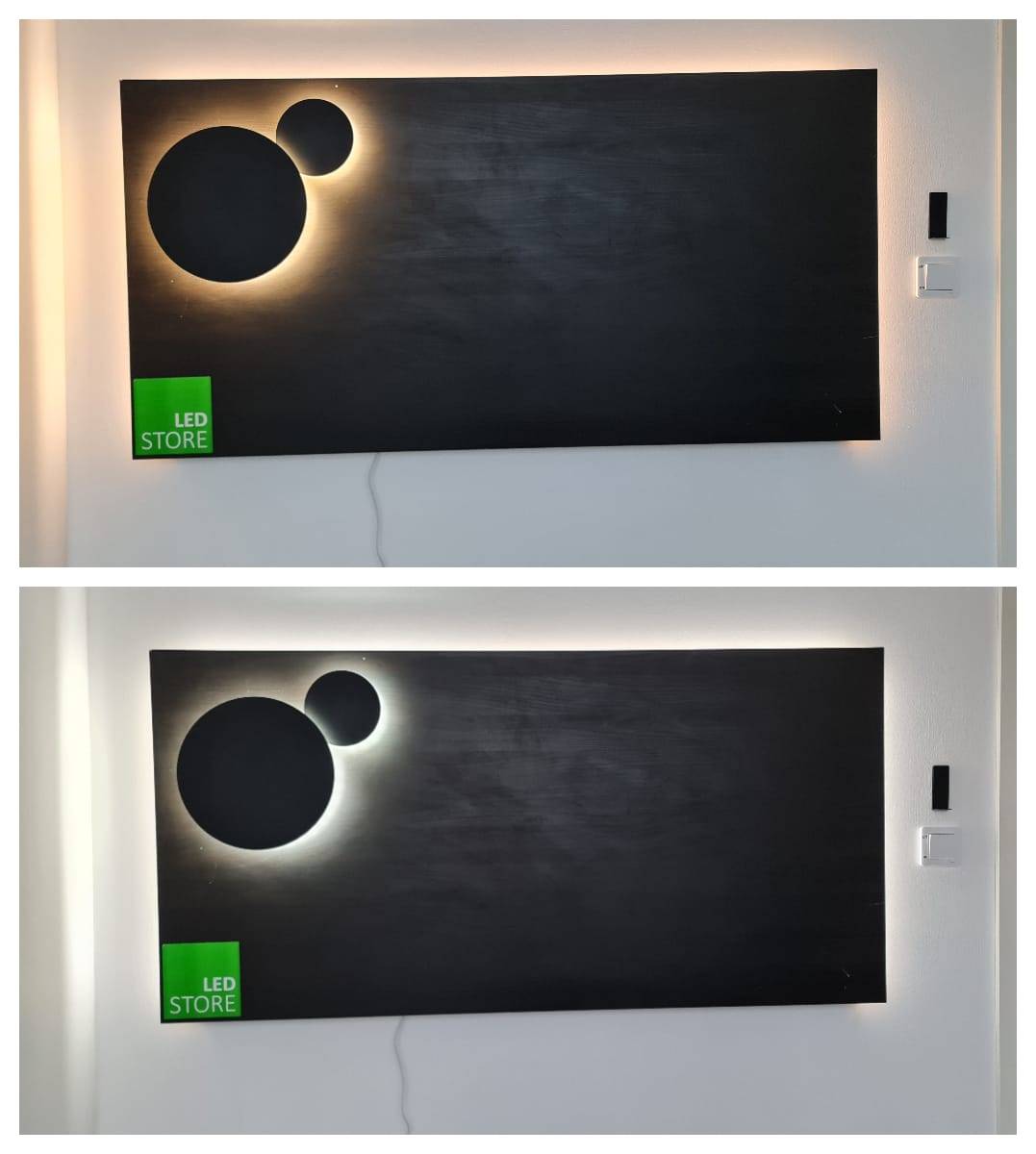

Les lumières brillent uniformément de l'arrière du luminaire vers le mur, de sorte qu'il n'y a pas d'éblouissement lorsque l'on regarde de côté. L'image ci-dessous illustre la variation de la température de couleur de l'Eclipse et de la bande LED SOLO CCT 7,2 W/m depuis l'arrière du panneau. Comme les lampes sont connectées à la même alimentation, elles peuvent être réglées simultanément. La température de couleur et la gradation sont les mêmes pour les deux.
Projet d'éclairage de bureau - la température de la lumière a un impact important
Éclairage de bureau et mise en œuvre avec Eclipse et des bandes LED
La composition sur le panneau du meuble était simple, car le transformateur pouvait être placé derrière/à l'intérieur du panneau, et l'électricité est fournie par une prise de courant enfichable. Les étapes ont été les suivantes :
Faites un cadre sur la table pour le montage mural et la bande LED. Autour de ce cadre (ici sur trois côtés), les rails LED sont montés.
Coupez les profilés en aluminium aux dimensions correctes et fabriquez les gabarits appropriés pour les angles.
Fixez les profilés en aluminium au cadre à l'aide d'attaches en plastique et la bande LED unique au profilé en aluminium. Le câble de connexion doit passer au-dessus du transformateur.
Faites glisser l'Eclipset sur la table, retirez le commutateur de température de couleur et percez des trous pour les fils.
Faites un trou pour le transformateur derrière la plaque et évidez la cellule. Collez la plaque retirée dans l'ouverture.
Passez les fils de l'Eclipse dans les trous à la longueur appropriée pour atteindre le transformateur.
Connectez les fils de la bande LED et des Eclipses en parallèle au transformateur DC-DC. Branchez le câble d'alimentation secteur à l'une des extrémités du transformateur.
Fixez le transformateur à la fente et les fils proprement à la plaque, par exemple avec de la colle chaude.
Mettez l'appareil sous tension et connectez le transformateur et le contrôleur par paires.
Vissez les vis au mur et accrochez l'élément en place.
Éclairage de bureau, photos des étapes 1 à 3

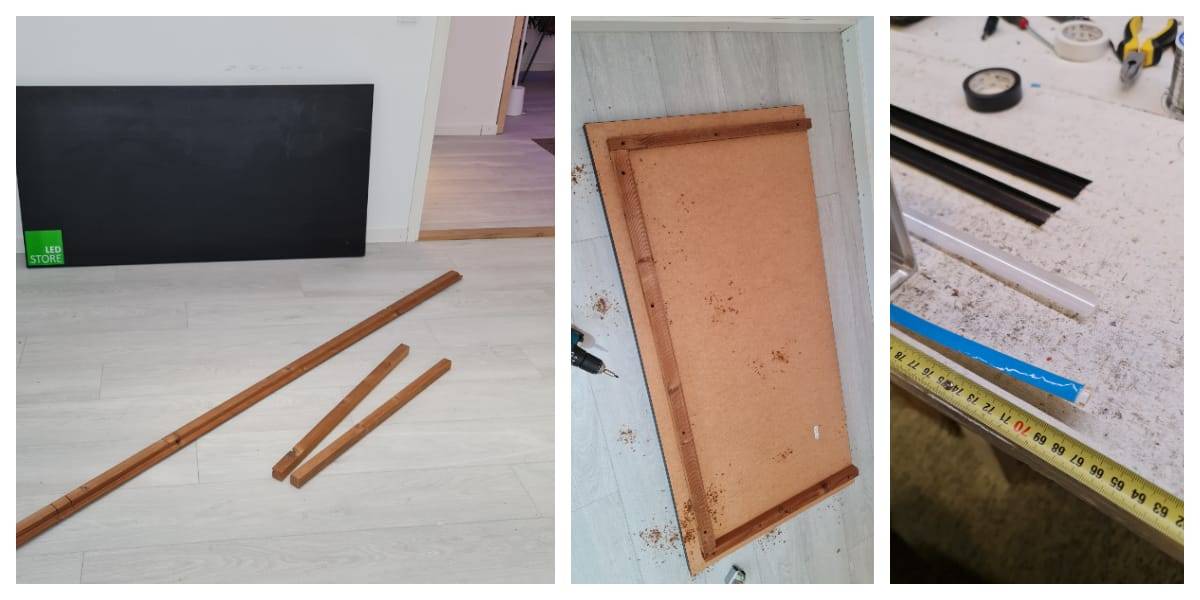

Projet d'éclairage de bureau - Une nouvelle vie pour une vieille table
Les lattes ont été mesurées et fixées au panneau de 150 x 75 cm à environ 5 cm du bord du panneau. Les profilés ont été coupés à la bonne taille et l'extrémité de la bande LED a été perforée avec un fil de connexion. Si vous achetez un rouleau de cinq mètres, vous disposez d'une longueur de fil de 10 cm prête à l'emploi. Vous pouvez également nous commander le fil de connexion dans la longueur souhaitée. La photo montre le plastique de protection bleu sous la bande LED, avec une surface adhésive prête à l'emploi pour fixer la bande LED au profilé d'aluminium.
Éclairage de bureau, kimages des étapes 4-8

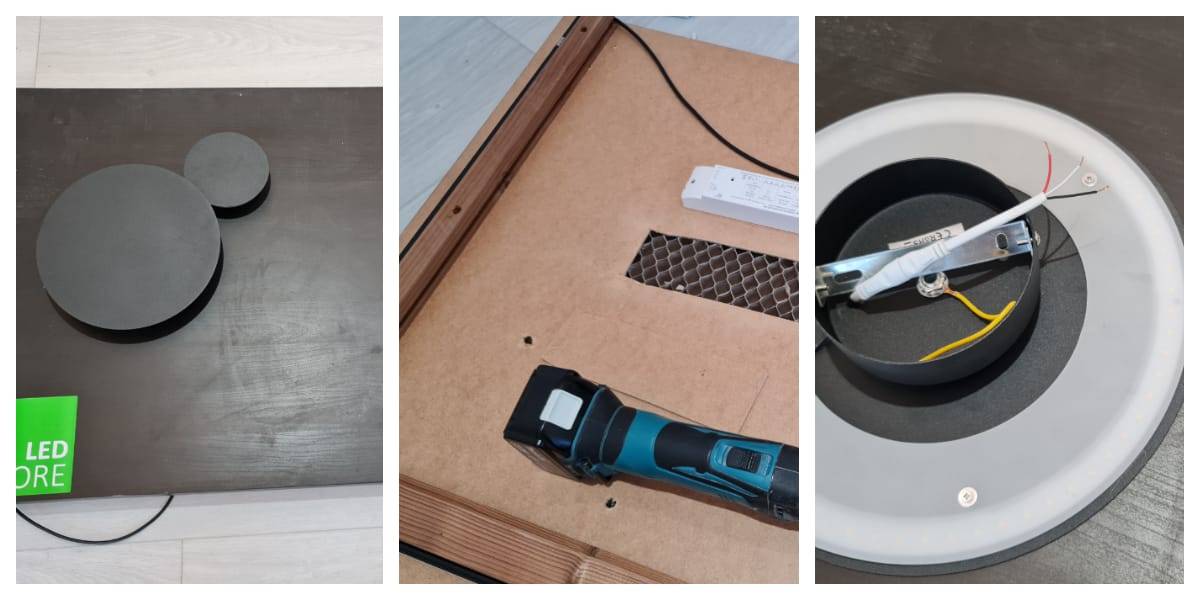

Projet d'éclairage de bureau - Câblage de la lampe Eclipse
L'Eclipset a été monté sur une table et des trous ont été percés pour les fils. La photo montre également le trou commencé à être fait pour le transformateur. Le boîtier de contrôle de la température de couleur de l'Eclipse a été enlevé car les lampes devaient avoir une température de couleur variable à l'infini. Le fil à trois conducteurs contrôle à la fois le courant et la température de couleur de la LED. Le rouge qui va vers le luminaire est le +, le noir est le CW blanc froid - et le blanc est le WW chaud -.

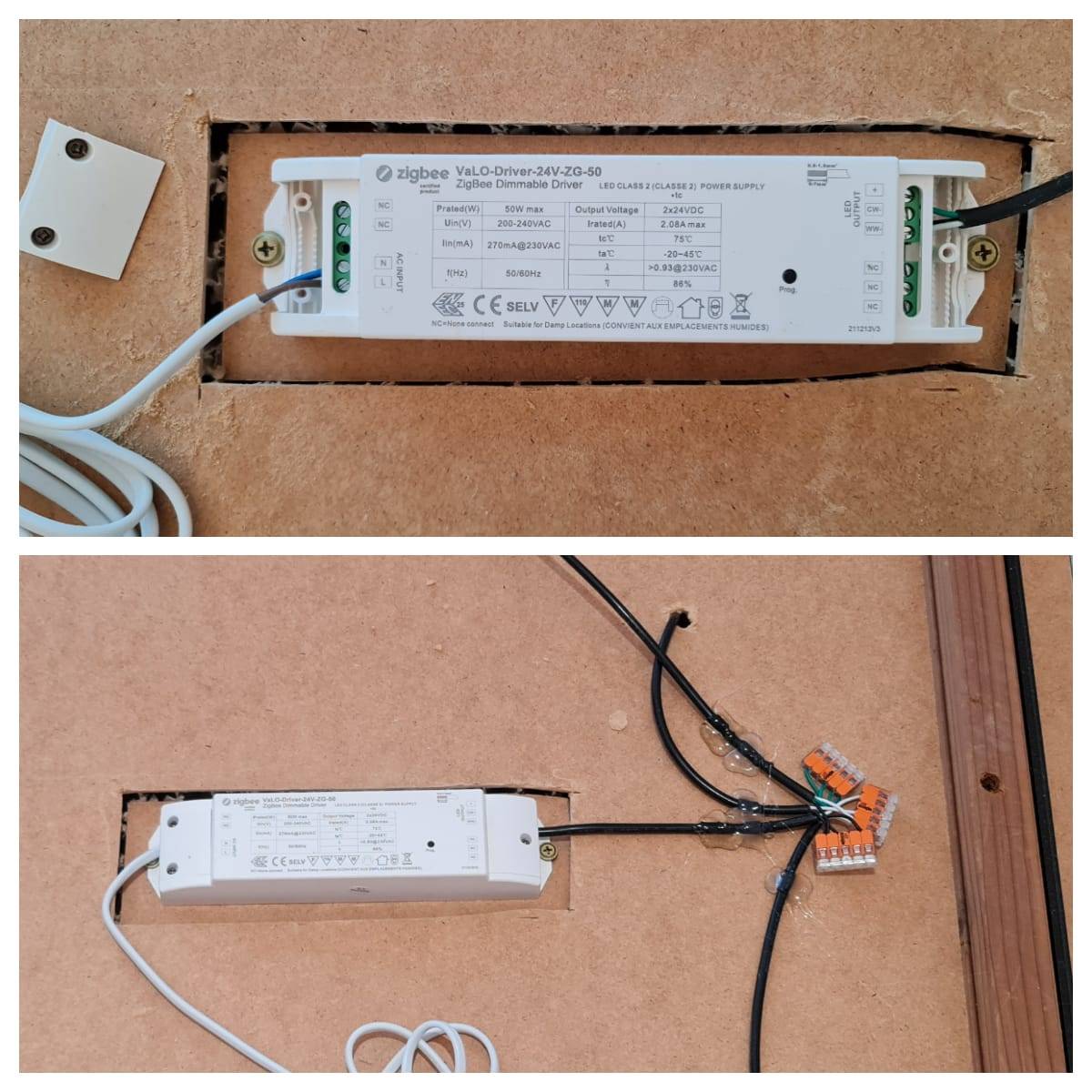

Projet d'éclairage de bureau - Image de l'envers du décor
Le transformateur a été connecté en parallèle avec tous les fils des Eclipses et de la bande LED avec un câble à trois fils à faible courant. Nous avons utilisé ici le vert +, le noir froid CW et le blanc chaud WW.
Éclairage de bureau, vthèmes 9-12
La fixation de la face avant de la plaque au luminaire se fait toujours en parallèle, avec trois connecteurs à levier à deux positions par luminaire. Rouge ensemble, noir ensemble et blanc ensemble. L'interrupteur de contrôle de la température de couleur sur le luminaire a été retiré pour permettre un contrôle de la température de couleur en continu des lampes. Lorsqu'il est installé avec le commutateur de température de couleur, le luminaire fonctionne à l'une des trois températures de couleur sélectionnées (chaud, neutre, ombre froide).
Le transformateur comporte des emplacements pour les fils vert +, CW - noir et WW - blanc. Si les fils ne sont pas orientés dans le même sens que dans le luminaire, le régulateur de température de couleur ne réglera pas les lumières correctement. La solution consiste à vérifier que les plus et les moins de la lumière froide et les moins de la lumière chaude sont connectés dans le bon sens.
Appairage avec des contrôleurs sans fil Zigbee
Une fois les luminaires installés et sous tension, ils peuvent être connectés soit à un seul contrôleur, par exemple un contrôleur mural, soit à deux contrôleurs ou plus via un système de contrôle intelligent. N'oubliez pas d'insérer les piles si vous avez une télécommande, et de retirer le couvercle de protection à l'arrière de la pile si vous avez un contrôleur mural.
Si un seul contrôleur suffit, il n'est pas nécessaire d'appairer un contrôleur intelligent. Le transformateur possède un récepteur intégré avec lequel le contrôleur est apparié. Par exemple, l'appairage avec un contrôleur mural sans fil se fait facilement en appuyant quatre fois sur le bouton prog du transformateur pour ouvrir la connexion d'appairage. Approchez le contrôleur du transformateur (à moins de 10 cm) et appuyez d'abord sur le bouton marche ( I ) pour "réveiller" l'appareil et faire clignoter le voyant vert. Appuyez ensuite une fois sur le bouton d'augmentation de la luminosité (sous le bouton de marche). L'établissement d'une connexion prend quelques instants. Une fois la connexion établie, les voyants clignotent deux fois. La méthode de connexion est appelée appairage TouchLink.
Le guide d'appairage de la télécommande se trouve dans le lien du produit dans la boutique en ligne sous Fichiers : https://ledstore.fi/tuote/langaton-led-himmennin-valo-zigbee-4-ryhm%C3%A4n-cct-kaukos%C3%A4%C3%A4din
Nous avons parlé de l'appairage via un hub/bridge dans l'article Contrôle d'éclairage Zigbee partie 2.Il existe différentes options de contrôle pour l'éclairage mural. À gauche, une télécommande connectée à l'application Philips Hue. Le contrôleur mural peut également être connecté à la commande Hue, ce qui permet de programmer et de minuter. Il n'est pas nécessaire d'activer le contrôle intelligent, car le contrôleur sans fil peut être associé à un transformateur sans hubs ni apps. Les contrôleurs permettent de régler la luminosité et la température de couleur de la lumière en continu.
Prix et temps passé sur le paquet fini
L'éclairage de bureau peut donc être utilisé de manière imaginative. Les appliques Eclipse sont donc également idéales pour être montées sur des panneaux de meubles, par exemple. Le plateau du condensateur a été adapté pour fournir un élément d'éclairage derrière le bureau. Un trou a été usiné à l'arrière du panneau pour le transformateur de commande sans fil de 50 W. L'épaisseur du transformateur n'est que de 33 mm. L'épaisseur du transformateur n'est que de 33 mm par rapport aux 35 mm d'épaisseur du panneau du meuble. En outre, un rebord de 25 mm a été monté derrière le panneau, auquel un rail de LED a été fixé pour éclairer le mur.
Le prix de l'éclairage et du contrôle de cet ensemble n'était que de 466 e (TVA incluse).
Il vous suffit de soulever l'élément d'éclairage à l'endroit souhaité sur le mur à l'aide des vis et de le fixer à la prise. L'applique a été facilement connectée à un système de commande sans fil avec contrôle de la température de couleur et de la gradation. La durée d'utilisation effective est d'environ deux heures.
