Comment réparer une bande LED vacillante ?

Le scintillement d'une bande LED est une nuisance à laquelle il faut remédier. Les causes du scintillement de la lumière sont variées et se situent à différents niveaux. Certains scintillements sont perceptibles et gênants à l'œil nu, tandis que d'autres ne sont visibles qu'à travers l'objectif d'une caméra. Dans cet article, nous aborderons les différents types de scintillement.

Quels sont les différents types de scintillement et leurs causes ?

Le cycle rapide d'allumage et d'extinction d'une source lumineuse est appelé scintillement. Le scintillement intentionnel dans un club ou lors d'un concert fait partie de l'expérience visuelle, mais à la maison, un "effet stroboscopique" involontaire est gênant.

Il existe en fait deux types de scintillement : le scintillement visible et le scintillement invisible. Si la fréquence de scintillement est inférieure à 100 Hz, il s'agit d'un scintillement visible (la lumière s'allume et s'éteint jusqu'à 100 fois par seconde). Le scintillement invisible se produit à des fréquences supérieures à 100 Hz. Il est généralement visible à travers l'objectif d'un appareil photo, par exemple. Chaque personne réagit différemment à ce scintillement "invisible", mais il peut provoquer divers effets indésirables, notamment des maux de tête, des migraines, des vertiges et une fatigue oculaire. Pour les épileptiques, le flash peut provoquer une crise.

Le clignotement peut être causé par

1. de mauvaises connexions,
2. les pièces incompatibles,
3. source de tension surchargée ou défectueuse,
4. le transformateur led-ribbon, qui permet de créer une commande sans fil en mode appairage,
5. ou une bande LED défectueuse.

Nous allons maintenant les examiner séparément :

1. Mauvaises connexions

Le scintillement qui se produit après le branchement est visible à l'œil si les connexions sont mauvaises. La cause principale du scintillement est une connexion inadéquate ou lâche. Elles peuvent interférer et provoquer une connexion aléatoire de l'électricité. Les mauvaises connexions se produisent généralement lorsque les connexions ne sont pas soudées. De bonnes connexions soudées réduisent le risque d'une mauvaise connexion. De même, les connexions au transformateur, par exemple avec des bornes à vis, peuvent se desserrer.

Pour savoir s'il y a un problème de soudure du côté du courant faible, vous pouvez appuyer sur le connecteur non soudé avec votre doigt. Si le joint est à l'origine du scintillement, la bande LED scintillera, le scintillement changera ou la lumière s'éteindra. Si cela se produit avec un joint soudé, la solution consiste à chauffer le joint cassé, c'est-à-dire à le ressouder.

2) Pièces incompatibles

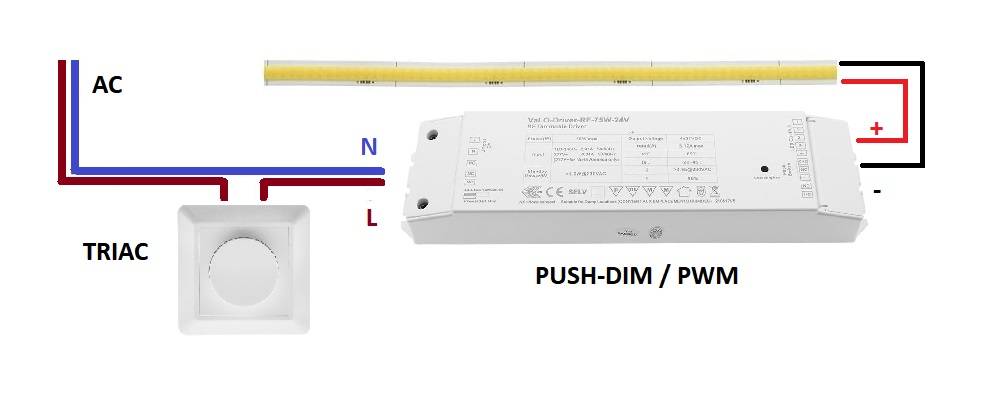

En général, le scintillement de la bande de LED se produit lorsque la bande de LED est gradée. Si c'est le cas, assurez-vous d'abord que la bande de LED et le pilote sont compatibles avec la gradation. Si vous avez un contrôleur sans fil, assurez-vous que le contrôleur et les protocoles de gradation sont compatibles. Par exemple, un contrôleur de gradation DALI et une gradation 0-10V ne sont pas compatibles. Dans l'image ci-dessous, un transformateur push-dim et PWM est connecté à un variateur TRIAC. Le gradateur ne fonctionnera certainement pas avec cette combinaison.

3. alimentation électrique surchargée ou défectueuse

L'une des causes les plus courantes du scintillement d'une bande de LED est la surcharge du pilote de LED (alimentation, transformateur). Les transformateurs de LED de haute qualité sont généralement dotés d'une protection contre les surcharges. Le transformateur de LED s'allume et s'éteint en cas de surcharge. Les bandes de LED s'allument et s'éteignent alors alternativement, ce qui donne l'impression qu'elles clignotent. Le scintillement des bandes de diodes peut également résulter d'un transformateur de diodes mal alimenté ou de mauvaise qualité. Pour éviter les problèmes de surcharge, l'alimentation en courant continu (VDC) doit être choisie en laissant une marge d'environ 15 % pour la charge maximale. Nous avons écrit plus sur la sélection d'un transformateur LED dans notre article : Transformateur pour bande LED : choisissez la bonne alimentation.

4. transformateur en mode d'appairage pour la commande sans fil

Si un transformateur de protocole Zigbee utilisé pour le contrôle intelligent clignote dès qu'il est connecté à l'alimentation, cela est dû à l'activation du mode d'appairage. Les transformateurs Zigbee entrent en mode d'appairage, ce qui leur permet d'être facilement connectés à un contrôleur sans fil ou appariés à un pont/hub. Le mode d'appairage dure trois minutes, après quoi les lampes restent allumées en permanence si elles ne peuvent pas être appariées. Nous avons écrit plus sur l'appairage dans notre article Zigbee lighting control takeover part 5, par exemple.

5. la bande LED clignotante est défectueuse

La bande LED clignotante peut être défectueuse. Les bandes de LED sont testées en usine, mais une mauvaise manipulation lors du déballage ou de l'installation de la bande est possible. Si la bande de LED est trop pliée ou repliée, par exemple au niveau de la puce LED, des problèmes peuvent survenir, soit immédiatement, soit après un certain temps lorsque la bande est chauffée et refroidie plusieurs fois. La même chose peut se produire aux points de connexion des bandes de LED, où la bande de LED est connectée à la bande suivante par soudure.

La puce LED et son support sont généralement à l'origine du problème. La puce LED est le composant qui produit la lumière, et un fil d'or relie la puce LED à son support. Lorsque la puce LED et le support ne sont pas correctement connectés, l'électricité peut parfois circuler et parfois non, ce qui provoque le scintillement de la LED. Lorsque vous remarquez qu'une partie de la bande de DEL clignote, appuyez sur cette partie de la DEL avec votre doigt. Le clignotement peut changer ou disparaître. Vous aurez ainsi localisé la partie défectueuse.

Par rapport aux SMD, les COB n'ont pas de fils d'or et le problème de rupture est moindre. Si vous souhaitez en savoir plus sur la différence entre les bandes de LED SMD et COB, lisez notre article de blog Quelle est la différence entre les bandes de LED SMD et COB.

Scintillement invisible dans la bande LED

Peut-être voyez-vous des lignes dans les images de l'appareil photo de votre smartphone et remarquez-vous un certain scintillement dans les objets en mouvement ? Il s'agit d'un phénomène appelé scintillement invisible.

AC 230V ruban led

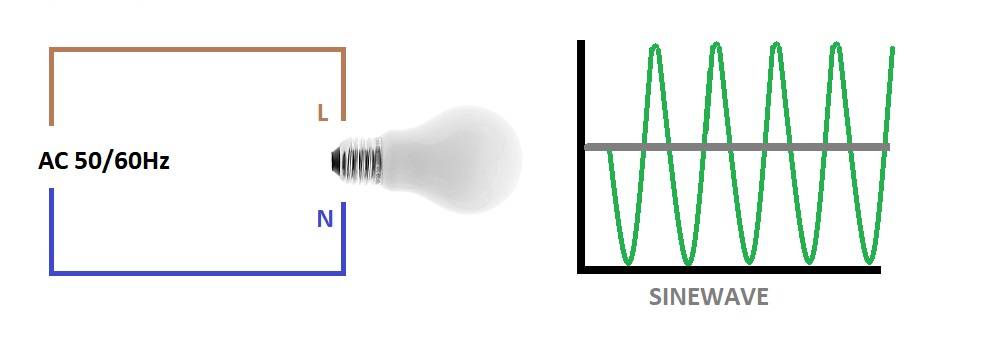

Comme le courant alternatif (CA) est utilisé pour transporter la majeure partie de l'électricité dans le monde, les lumières électriques scintillent. Le courant alternatif, comme son nom l'indique, est un type de courant électrique qui change de direction 50 à 60 fois par seconde, selon l'endroit où vous vivez dans le monde. Il est généralement représenté par une onde sinusoïdale. Le courant continu (CC), quant à lui, est continu et ne circule que dans une seule direction.

Tout ce qui est branché sur le courant alternatif perd momentanément de la puissance lorsque le courant change de direction. Ainsi, toutes les lumières clignotent en réalité, car l'électricité circule toujours dans un sens ou dans l'autre. Le type de scintillement qu'une personne trouve dérangeant dépend de ses caractéristiques personnelles.

Gradateurs PWM

L'atténuation du signal PWM produit un scintillement invisible ou parfois même visible.

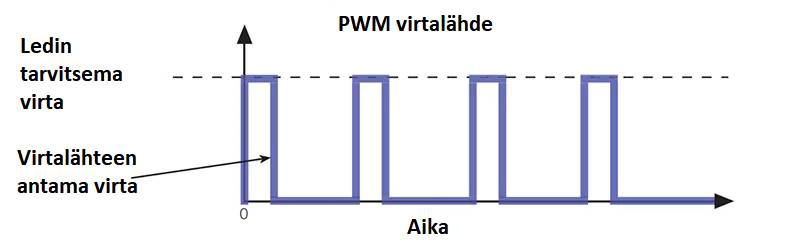

La modulation de largeur d'impulsion est l'alternance délibérée des modes marche et arrêt d'une alimentation en courant continu. La MLI est utilisée pour simuler différentes luminosités en ajustant le temps entre les modes d'allumage et d'extinction. Si une LED est à 0 % de luminosité la moitié du temps (éteinte) et à 100 % de luminosité la moitié du temps, elle donne l'impression d'être à 50 % de luminosité (allumée).

Le scintillement étant invisible, il ne pose généralement pas de problème. Toutefois, ces scintillements imperceptibles constituent un désastre lors de l'enregistrement vidéo. Le fait que l'enregistrement FPS (images par seconde) de la caméra ne soit pas synchronisé avec la fréquence d'alimentation rend le scintillement plus perceptible et visible dans la vidéo. C'est ce qu'on appelle "l'effet stroboscopique".

Pour obtenir l'effet désiré, presque tous les contrôleurs de "changement de couleur" (CCT ou RGB) et les gradateurs de bandes LED utilisent la gradation PWM. Malheureusement, de nombreux variateurs PWM utilisent une fréquence trop basse. Pour éliminer les effets du scintillement du PWM sur un pilote de LED, la fréquence doit être supérieure à 600 Hz ou plus. Cependant, la plupart des variateurs PWM n'ont pas de spécification de fréquence PWM, ce qui signifie souvent qu'ils fonctionnent à une fréquence de quelques centaines de hertz seulement.

Pour plus d'informations sur la gradation des bandes LED, consultez notre article de blog Comment grader une bande LED.



Comment arrêter le scintillement d'une bande LED ?

Ne vous inquiétez pas, une fois le problème identifié, il est possible d'y remédier. Nous vous présentons ici les différentes façons de remédier au scintillement des bandes LED.

Comment réparer une bande LED VISIBLE qui vacille ?

1. Tout d'abord, assurez-vous que toutes les connexions - y compris les câbles, les connecteurs et les transformateurs de LED - sont sûres. De mauvaises connexions peuvent produire une résistance excessive, une surchauffe et même déclencher un incendie. En conséquence, les bandes LED scintilleront bien sûr.
2. Deuxièmement, vous devez remplacer les pièces incompatibles, telles que les pilotes et les gradateurs de LED. Les gradateurs et les commandes de LED sont des pièces susceptibles d'être incompatibles. Afin d'identifier les éventuels défauts, il est important d'avoir un accès relativement facile aux commandes pour les vérifier. L'emplacement des trappes de service, etc. où sont placés les transformateurs doit donc être pensé de manière à ce qu'ils soient accessibles.
3. Utilisez un bloc d'alimentation dont la puissance nominale est supérieure à la puissance requise par la DEL, ou remplacez un bloc d'alimentation défectueux. Veuillez noter que si la puissance du transformateur est insuffisante, il n'est pas possible de connecter la même bande lumineuse à plusieurs transformateurs. Les transformateurs à leds ont des temps de démarrage différents, de sorte que le transformateur qui démarre en premier et dont la puissance est insuffisante déclenchera une protection contre les surcharges, s'arrêtera puis redémarrera. Ensuite, chaque contrôleur continue à démarrer et à s'arrêter... La boucle non-stop est terminée.
4. Une bande lumineuse endommagée doit être remplacée, soit entièrement, soit pour la partie endommagée. La bande LED doit être remplacée si elle est pliée ou tordue de manière à perturber l'alimentation électrique.

Comment corriger le scintillement d'une bande LED INVISIBLE ?

Ce que l'on appelle le scintillement invisible peut se manifester sous la forme d'un léger bourdonnement ou d'un grésillement dans la lumière ou sur les ballasts. Le scintillement peut également apparaître à travers l'objectif de la caméra. Chaque personne est unique et la perception du scintillement varie d'une personne à l'autre. Voici quelques conseils pour maîtriser ces scintillements invisibles.

1. Si possible, utilisez des transformateurs de LED de haute qualité et des bandes de LED à basse tension (12V ou 24V), sélectionnées avec une réserve de charge suffisamment importante. Les transformateurs de LED contribuent au fonctionnement des bandes de LED sans scintillement en convertissant le courant alternatif haute tension en une basse tension constante.
2. Le PWM est la technique qui permet d'allumer et d'éteindre une LED très rapidement à un courant nominal. L'œil humain peut détecter le cycle comme un scintillement s'il n'est pas assez rapide. Le rapport cyclique, c'est-à-dire la durée pendant laquelle la DEL est allumée par rapport à la durée totale d'un cycle complet, détermine le niveau de luminosité de la DEL. Nous avons écrit plus de détails sur la gradation PWM dans notre article.
3. Utilisez des gradateurs de haute qualité avec un taux de rafraîchissement élevé, proche de 1 kHz, avec le transformateur.
