Comment fonctionne le contrôle sans fil de l'éclairage LED ?

La commande sans fil, dans sa forme la plus simple, consiste à créer une liaison par radiofréquence (RF) entre un récepteur connecté à un luminaire et un contrôleur. L'établissement d'une liaison sans fil est simple et fonctionne de manière fiable. Le fonctionnement est le plus fiable lorsque le récepteur et le contrôleur connecté au luminaire se trouvent dans la même pièce, à moins de 30 mètres l'un de l'autre, et que le signal n'est pas obstrué par des murs en pierre, par exemple. Les pannes de courant n'interfèrent pas avec les contrôleurs et il n'y a pas de frais d'installation pour un nouveau câblage électrique. Le coût de la commande sans fil est du même ordre que celui des interrupteurs muraux câblés. Dans cet article, nous décrirons les composants d'un contrôleur sans fil et la manière de les connecter, du point de vue du consommateur moyen et en termes généraux.

Commande sans fil de l'éclairage (RF) - quels types de récepteurs sont nécessaires ?

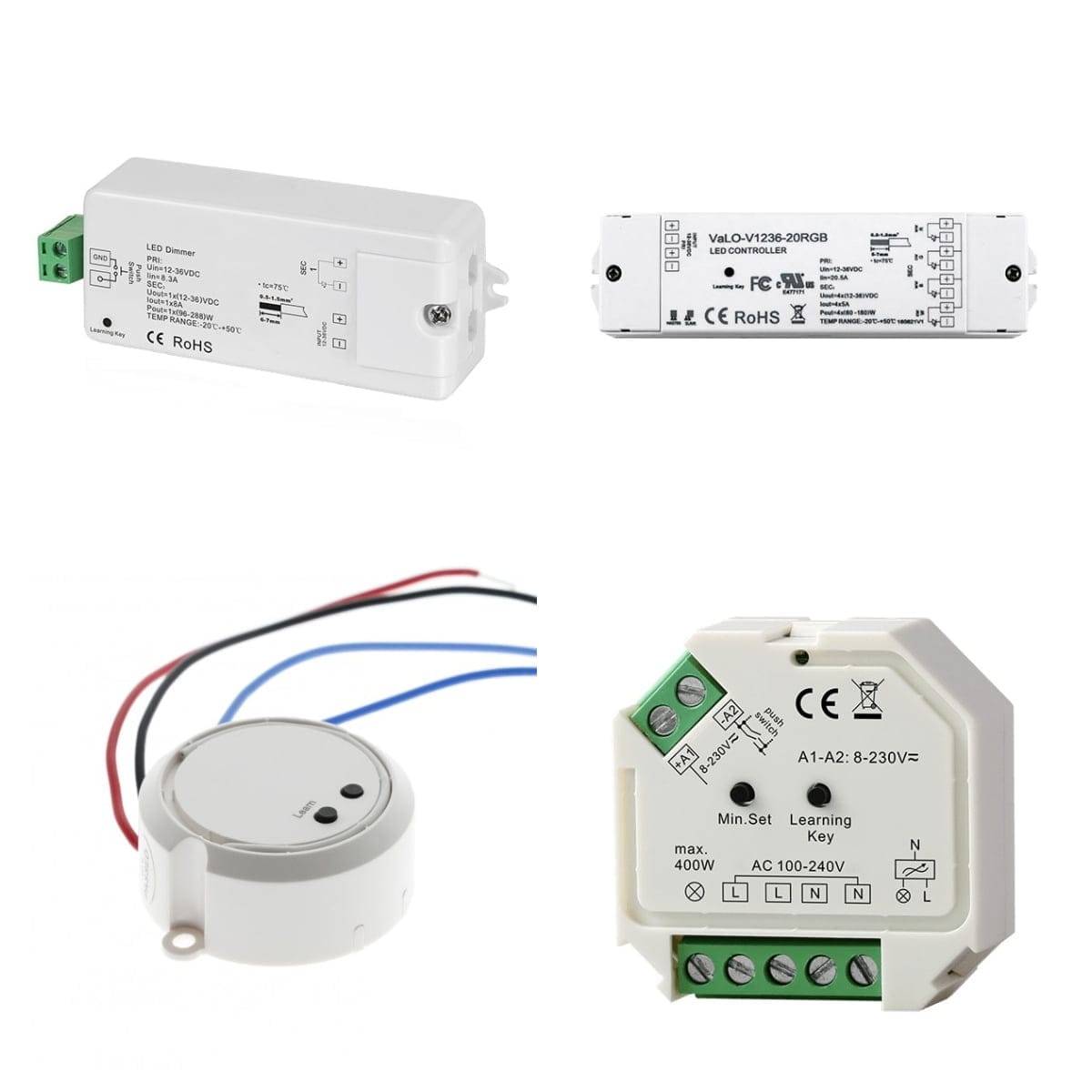

Pour l'éclairage LED, les récepteurs sont sélectionnés en fonction du type de LED. Il y en a un pour les bandes et un autre pour les spots et les panneaux. Les caractéristiques des récepteurs diffèrent en ce sens que le récepteur pour la bande de LED est installé entre la bande de LED et le transformateur (du côté secondaire). La capacité de gradation du transformateur n'est donc pas pertinente. Dans le cas des luminaires de type spot et panneau, le récepteur est installé entre le transformateur et le réseau d'alimentation (côté primaire) et le luminaire doit être équipé d'un transformateur gradable à triac.

Les récepteurs branchés sur le secteur, c'est-à-dire le côté primaire, requièrent une qualification électrique adéquate. Les raccordements du côté courant faible (12-36V) peuvent être effectués par le consommateur s'il est suffisamment familiarisé avec le sujet.

Des transformateurs avec capacité RF sont disponibles, en particulier pour les bandes LED de 24V. Avec ces transformateurs RF, il n'est pas nécessaire d'avoir un récepteur séparé pour la bande LED. Pour une commande sans fil, seul un bouton de commande est nécessaire. Ils constituent une option rentable lorsque les bandes de LED sont commandées, c'est-à-dire qu'elles sont allumées, éteintes et gradées par groupes dimensionnés par transformateur. En d'autres termes, la ou les bandes de LED situées derrière un seul transformateur sont allumées, éteintes et gradées en même temps.

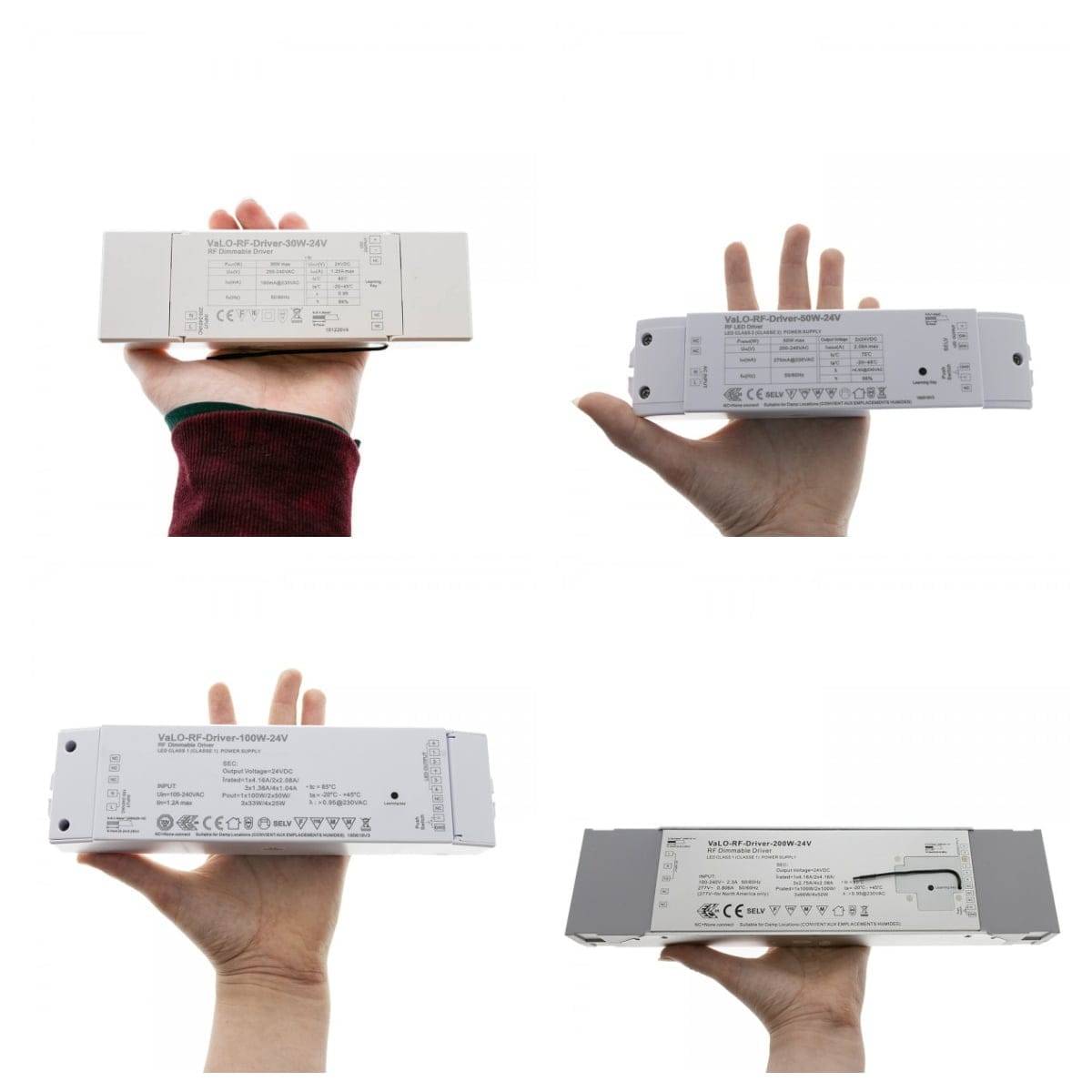

Pour les installations de spots et de panneaux plus exigeantes, un transformateur RF graduable et réglable en mA est également disponible. Les interrupteurs dip sur le transformateur permettent de régler la quantité de courant (A) en fonction des luminaires. Ils sont particulièrement utiles pour les spots et les panneaux à température de couleur contrôlée qui doivent être commandés sans fil. Les transformateurs ne sont pas livrés avec une prise. L'installation est généralement effectuée par un électricien professionnel. Sur demande, nous pouvons installer une prise pour une consommation maximale de 5 kW. Sur demande, le transformateur peut être branché à l'aide d'un câble de raccordement de 5 mètres, de sorte que le consommateur puisse également raccorder le transformateur au réseau électrique.

Commande sans fil - options de boutons

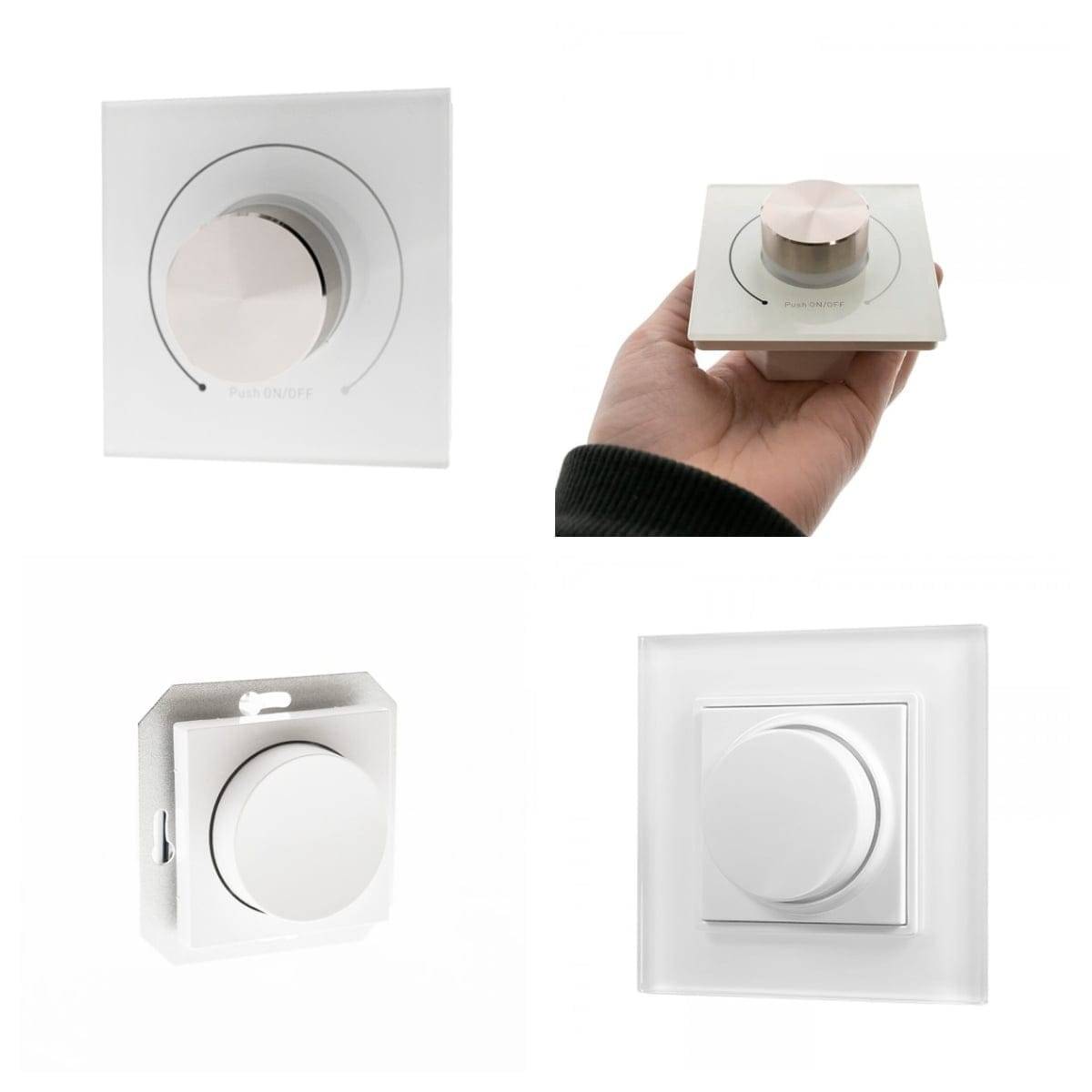

Les boutons muraux et les commandes qui ressemblent à une télécommande traditionnelle peuvent être utilisés comme contrôleurs. Ils permettent d'éteindre et d'allumer les lumières, ainsi que de faire varier l'intensité lumineuse. Les boutons fonctionnent avec tous les récepteurs, qu'ils soient primaires ou secondaires. Le bouton rotatif mural est le plus populaire pour une utilisation avec un groupe. Il permet d'allumer et d'éteindre les lumières, en tournant dans le sens des aiguilles d'une montre pour augmenter l'éclairage et dans le sens inverse pour le diminuer.

Les boutons en une ou deux parties éclaircissent les lumières lorsque le bouton est maintenu enfoncé ( I ) et atténuent les lumières lorsque l'autre bouton ( O ) est maintenu enfoncé. Un compartiment à piles est situé derrière le bouton. Le produit est fourni avec une pile. La pile dure des années et est facile à remplacer en retirant simplement le centre du bouton.

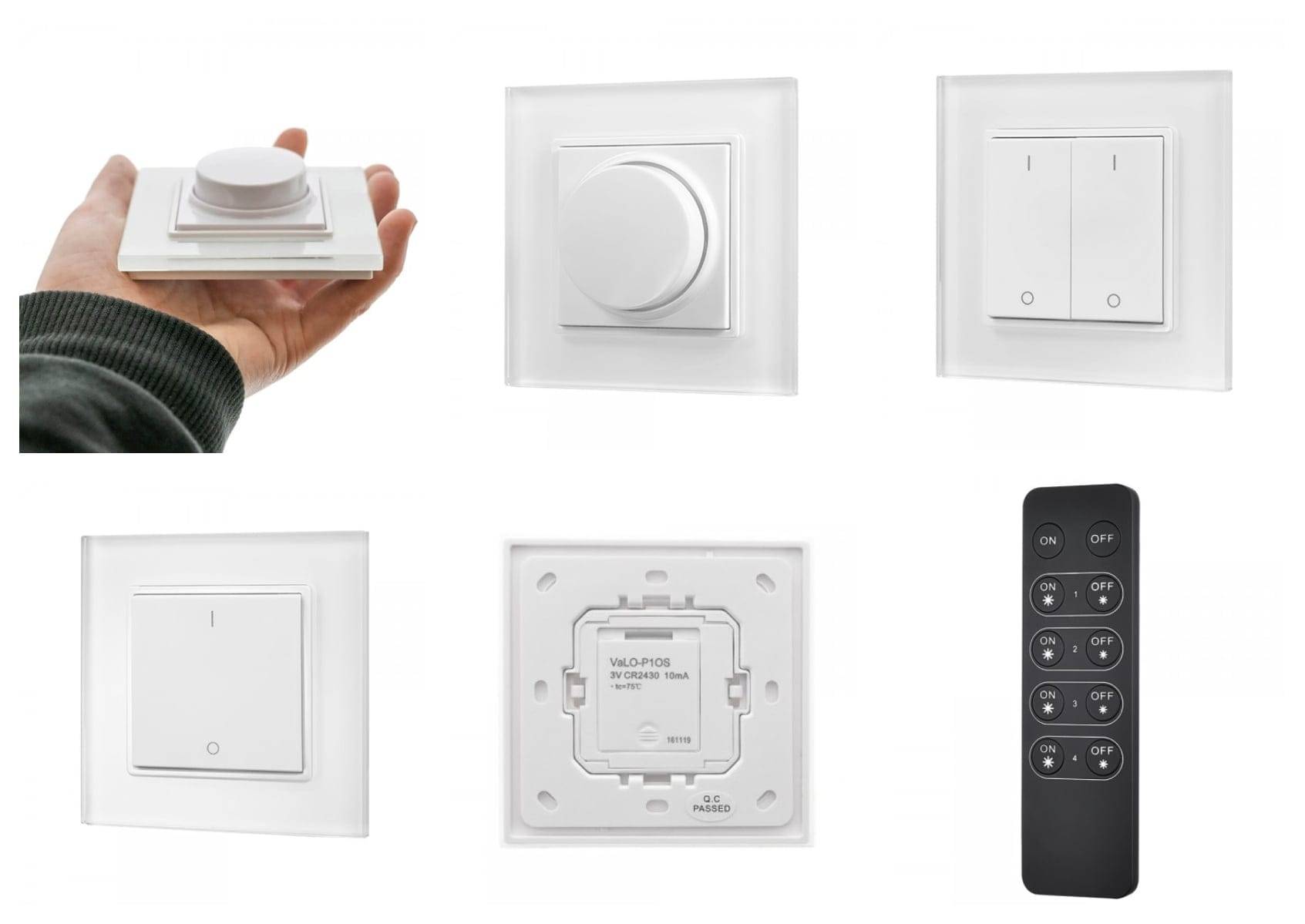

La télécommande noire peut être utilisée pour régler 1 à 4 groupes de luminaires. Le bouton du haut permet d'allumer ou d'éteindre tous les groupes en même temps. Vous trouverez ci-dessous des photos des boutons de commande des luminaires. En outre, nous proposons également des boutons sans fil pour les luminaires et les bandes CCT (Colour Temperature Controlled) et RGBW (Colour Changing LED Strip).

Les boutons de commande offrent également une option pour les situations où le lieu d'installation est alimenté par un bouton mural et où le luminaire ou le groupe de luminaires doit être contrôlé sans fil en plus du bouton mural. Ce variateur peut être utilisé pour contrôler de manière fiable tous les types de luminaires à LED, tels que les bandes LED, les panneaux, les spots, les luminaires muraux et de plafond, à condition que le transformateur soit gradable par triac. Le bouton lui-même est équipé d'un émetteur RF, qui peut être associé à un contrôleur sans fil. L'installation doit être effectuée par un électricien professionnel, car le contrôleur est alimenté par le secteur.

Regroupement et connexion des bandes LED - récepteurs et boutons

La création et l'utilisation des groupes de luminaires souhaités sont très simples. Plusieurs boutons de commande peuvent être connectés à un seul récepteur, de sorte que le même luminaire/groupe de luminaires peut être commandé (allumé, éteint et atténué) à l'aide de plusieurs boutons, par exemple à partir de différentes parties d'une grande pièce. Cette opération peut également être effectuée par le consommateur.

Plusieurs groupes de luminaires différents peuvent être combinés derrière un seul bouton, de sorte qu'une seule pression sur un bouton peut allumer plusieurs groupes de luminaires en même temps, si vous le souhaitez. Par exemple, toutes les lumières commandées sans fil dans une seule pièce peuvent être allumées et éteintes en même temps, si vous le souhaitez.

La règle de base est que le récepteur définit le groupe. Un récepteur ne peut appartenir qu'à un seul groupe. Tous les luminaires/rubans câblés au même récepteur fonctionnent via ce récepteur et le bouton de commande qui lui est relié.

L'image ci-dessous montre comment installer le récepteur de bande LED entre la bande LED et le transformateur. Cela permet d'alimenter plusieurs groupes de barrettes à partir d'un seul transformateur. Prenons l'exemple d'une lampe de travail dans la cuisine et d'une lampe d'ambiance sur le dessus d'une armoire. Les bandes de LED peuvent avoir des puissances différentes et même des températures de couleur différentes, tant que la tension est la même pour les deux, car elles sont alimentées par le même transformateur.

Lors de la connexion de la bande LED au récepteur, un câble intermédiaire est souvent nécessaire pour que le récepteur et le transformateur soient bien cachés. Vous pouvez soit souder la quantité nécessaire de câble de meuble à l'extrémité de la bande de diodes électroluminescentes, soit utiliser les connecteurs bipolaires WAGO (à levier) si la bande est déjà équipée d'un câble de meuble. Connectez le fil rouge plus et le fil noir moins à l'extrémité LED du récepteur. L'entrée du récepteur est également reliée aux fils noir et rouge, qui sont connectés au côté courant faible (12-24V) du transformateur. Si nécessaire, deux connecteurs WAGO à trois positions sont utilisés pour regrouper les plus et les moins. Si le transformateur est muni d'une fiche, il est branché dans la prise et les bandes LED s'allument.

Installation de récepteurs et de boutons-poussoirs à bande LED - tenez compte de la charge totale

Le récepteur de bande LED fonctionne avec des bandes LED de 12V et 24V. La charge maximale du récepteur de bande LED est de 8A ou 20A, selon le produit. 8A est suffisant pour 192 watts de bande LED de 24V, c'est-à-dire par exemple pour environ 10 mètres de bande de 14,4W/m.

Si vous souhaitez connaître la charge exacte, un petit calcul peut être nécessaire pour s'assurer que le récepteur peut supporter la charge requise par la bande. La formule est connue des cours de physique : P/U=I, donc W/V=A. Par exemple, si la puissance de la bande est de 14,4 W/m et que vous en avez cinq mètres, la formule est W=14,4*5=72 W. Si la bande est de 24 V, la réponse est 3 A.

Comment connecter le récepteur et le bouton

Les principes généraux de fonctionnement et les instructions d'appairage sont les mêmes pour les appareils RF, quel que soit le récepteur dont vous disposez. Après avoir effectué les connexions

1. Mettez l'appareil sous tension et les lampes ou les bandes s'allument.
2. Retirez le couvercle en plastique situé entre les piles du bouton.
3. Pour ouvrir la connexion, appuyez d'abord sur le bouton d'apprentissage du récepteur pendant environ une seconde.
4. Dans un délai d'environ 1 à 2 secondes, appuyez sur le bouton auquel vous souhaitez vous connecter. Un voyant clignote pour indiquer qu'une connexion a été établie.

Une fois la connexion établie, le bouton sans fil peut être utilisé pour allumer, éteindre et atténuer/éclairer la lampe/bande LED. Il n'est pas nécessaire de rétablir la connexion, même en cas de coupure de courant, mais la connexion est maintenue. Si vous souhaitez connecter plus d'un bouton au même récepteur, répétez les étapes 2 à 4 avec un autre bouton.

Si la lampe ne s'allume pas correctement, mais clignote, s'éteint, scintille ou s'estompe d'elle-même, l'appairage est démonté et réessayé. Le cordon d'alimentation peut être débranché pendant une courte période, puis rebranché. Pour annuler l'appairage, appuyez sur le bouton d'apprentissage pendant 5 secondes lorsque l'appareil est sous tension, jusqu'à ce que le voyant clignote. La modération est de mise à ce stade. Vérifiez le point 2 et répétez les étapes 3 et 4 en faisant des pauses claires entre le débranchement et le rebranchement.

Contrôle frontal sans fil - sélection des récepteurs, regroupement et commutation des luminaires

Il est également facile de créer et d'utiliser des groupes de luminaires graduables. Cependant, l'installation est effectuée par un électricien professionnel et les récepteurs sont généralement cachés dans un faux plafond ou à l'intérieur du corps du luminaire. Ces récepteurs 230V permettent également de connecter plusieurs boutons de commande à un récepteur et le même luminaire/groupe de luminaires peut être commandé (allumé, éteint et gradué) par plusieurs boutons de commande, par exemple à partir de différentes parties d'une grande pièce. La possibilité de chaîner les transformateurs triac gradables, par exemple dans les projecteurs, permet à l'installateur de former plus facilement des groupes de luminaires, le récepteur étant le premier du groupe.

La charge maximale du récepteur est de 100W ou 400W. La consommation électrique la plus courante des spots est de 9W, vous pouvez donc regrouper jusqu'à 10 spots dans le récepteur, par exemple. Pour des panneaux plus grands, 100W sera facilement trop, donc par exemple pour 4 panneaux 600*600 de 36W, un récepteur plus grand de 400W sera choisi.

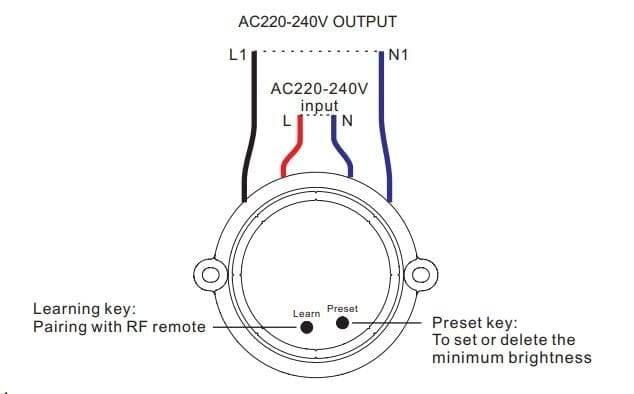

Dans la figure ci-dessous, vous pouvez voir que le récepteur est câblé du côté du réseau. La sortie est dirigée vers la LED et l'entrée vers l'alimentation. Le niveau de gradation minimum est également réglable à partir du récepteur (Preset).

La bande LED peut également être utilisée avec d'autres méthodes de contrôle sans fil.

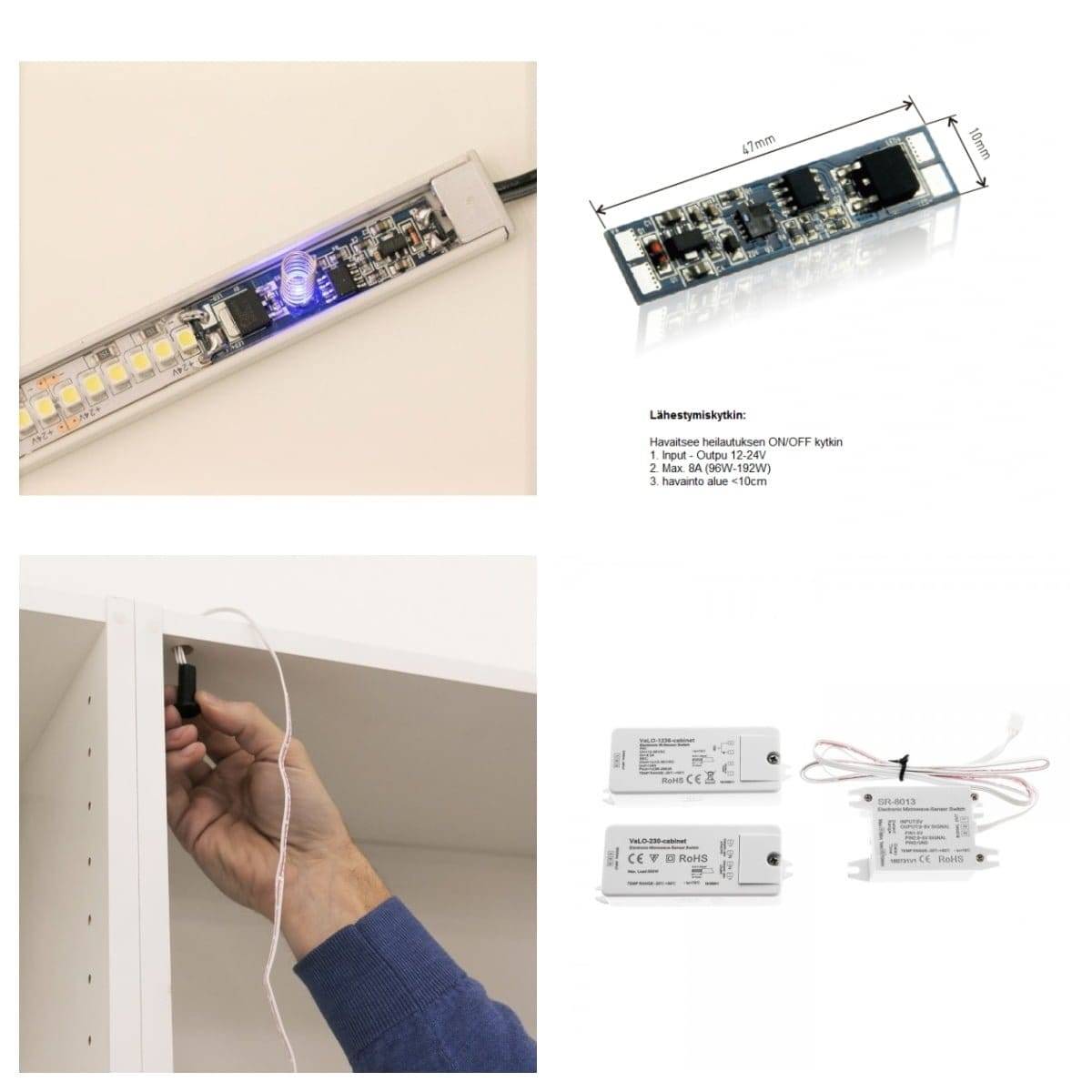

Vous pouvez également installer vous-même la bande LED ou faire installer un interrupteur à effleurement ou à bascule à gradation très répandu en tant qu'interrupteur de commande. En outre, un interrupteur d'armoire peut être utilisé pour détecter l'ouverture d'une porte et un capteur d'approche avec une distance de détection réglable.
