Le câblage des luminaires à LED est l'un des aspects les plus importants, mais souvent les moins pris en compte, d'un système d'éclairage. Des câbles correctement sélectionnés et installés garantissent le bon fonctionnement des luminaires, l'efficacité des commandes et la sécurité de l'éclairage.
Dans cet article, nous verrons quels types de câbles sont nécessaires pour l'éclairage LED dans différents systèmes - DALI, Zigbee, Triac et autres modes de contrôle - et comment les caractéristiques des luminaires et les types de transformateurs affectent le câblage. Enfin, vous trouverez des conseils pratiques pour une installation sûre et efficace.
Domotique et systèmes de contrôle
Câblage DALI
DALI (Digital Addressable Lighting Interface) est un système professionnel de commande d'éclairage bidirectionnel. Il utilise son propre bus de commande, qui peut être transporté sur le même câble que la tension d'alimentation - à condition que le câblage soit effectué conformément à la norme DALI.
- En général, un câble de 5x1,5 mm² ou équivalent est utilisé pour la commande DALI.
- La longueur de la ligne de contrôle peut atteindre 300 mètres, tandis que la résistance totale reste inférieure à 2 ohms.
- Une ligne DALI peut relier plusieurs luminaires et contrôleurs sur le même bus.
Un transformateur de groupe DALI centralisé facilite les installations dans les grands sites. N'oubliez pas qu'un maître DALI peut généralement gérer 64 appareils. L'utilisation de transformateurs de groupe vous permet d'économiser des adresses.
Voir les produits DALI
Zigbee et autres systèmes sans fil
Zigbee, WiFi et Bluetooth Mesh permettent un contrôle sans fil, mais un câblage est toujours nécessaire pour connecter l'alimentation. Les signaux de commande sont sans fil, mais les lampes LED ont toujours besoin d'un câble de courant continu provenant du transformateur. Vous n'avez donc pas besoin de câbles pour les interrupteurs !
- Évitez les longs câbles (+15 m) pour maintenir une faible chute de tension à partir du transformateur.
- Utilisez un câble blindé si les câbles passent à côté d'autres câbles électriques.
- Nous recommandons des transformateurs de groupe (généralement 24V), pour un contrôle plus facile.
Variateurs à triac (230V)
La gradation par triac est un moyen traditionnel et simple de contrôler les luminaires LED directement à partir du réseau 230V. Le câblage est généralement similaire à celui des ampoules halogènes conventionnelles.
- En général, on utilise un câble à trois conducteurs (L, N, terre), bien que presque tous les transformateurs de bonne qualité soient de classe 2 (double isolation) et n'aient pas besoin de terre.
- Une LED à gradation nécessite un transformateur compatible avec le Triac.
- On utilise généralement un fil MMJ, par exemple 3x1,5 mm².
Caractéristiques et câblage des luminaires
Les caractéristiques techniques du luminaire déterminent le nombre de fils nécessaires dans le câble. Ceci est particulièrement important lorsque les luminaires sont commandés par différentes teintes ou couleurs. Il est conseillé d'envisager le câblage avant de câbler les luminaires afin d'éviter de devoir faire des corrections par la suite.
Nous parlons maintenant du câble entre le transformateur et le(s) luminaire(s).
Câblage de lampes LED monochromes

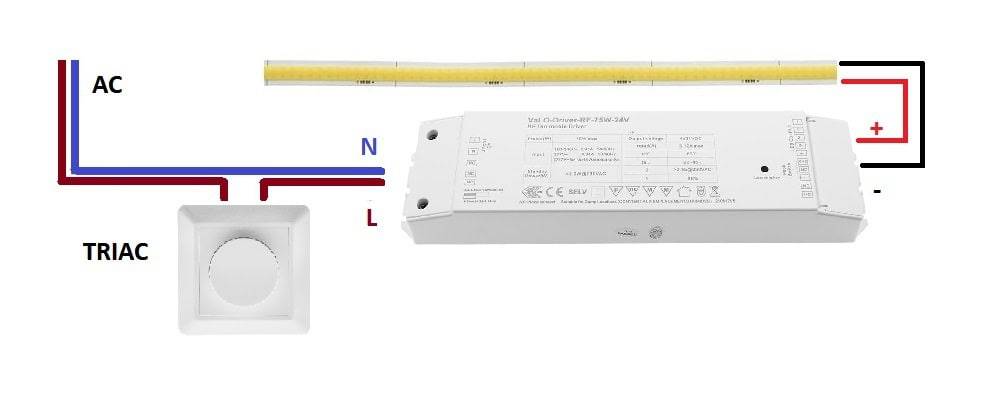

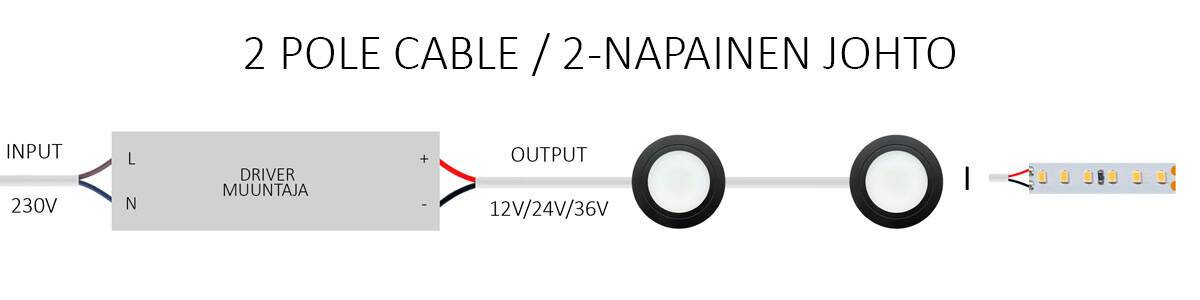

Les lampes LED monochromes utilisent un fil bipolaire: positif (+) et négatif (-). Installez-les donc comme indiqué sur l'image du TRIAC ci-dessus.
- Commutation : + rouge (généralement), - noir (généralement)
- Utilisez un câble de 2x0,5 mm² pour les trajets courts (max. 15 m), et de 2x0,75 mm² ou plus épais pour les trajets plus longs.
Câblage de lumière LED CCT (température de couleur réglable)
Les luminaires CCT (Correlated Color Temperature) ont des éléments LED blanc chaud et blanc froid qui sont contrôlés séparément. Cela nécessite un câble à 2 ou 3 pôles.
2 Conduction La lampe CCT fonctionne de telle manière que le positif et le négatif changent de polarisation 1000 fois par seconde, ce qui n'est pas visible à l'œil. C'est ainsi que nous modifions la température et la luminosité.
- Commutation : - CW (blanc froid), + WW (blanc chaud).
- Utilisez un câble de 2x0,5 mm² pour les trajets courts (max. 15 m), et de 2x0,75 mm² ou plus épais pour les trajets plus longs.

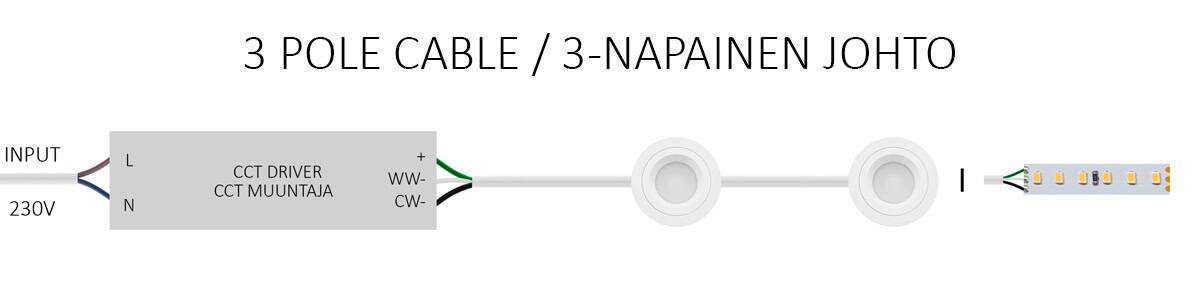

3 conduction (la plus courante) La lampe CCT fonctionne avec le positif (+) divisé, mais la tension entre les conducteurs froid et chaud est modifiée de façon à ce que la tension totale reste la même. À mi-chemin, la tension ne doit donc pas doubler (pleine puissance au froid et au chaud simultanément), ce qui entraînerait la rupture du luminaire.
- Commutation : + (commun), CW (blanc froid), WW (blanc chaud).
- Utilisez un câble de 3x0,5 mm² pour les trajets courts (max. 15 m) et de 3x0,75 mm² pour les trajets plus longs.
Luminaires RVB et RVBW

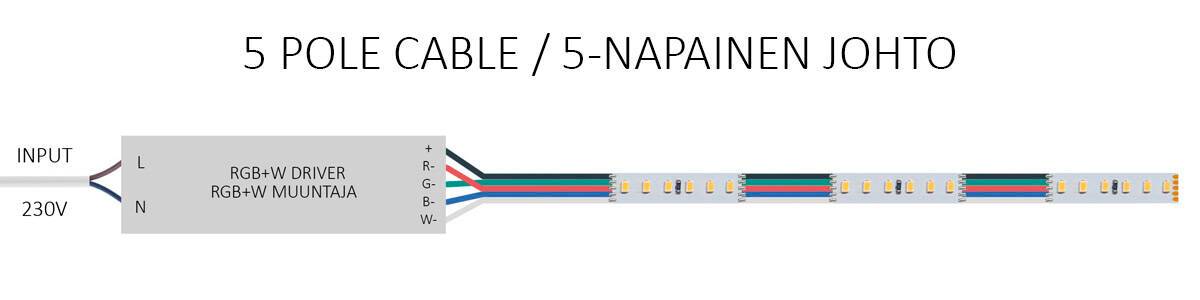

Dans les luminaires RVB, chaque couleur (rouge, vert, bleu) a besoin de son propre conducteur et d'un positif commun. Le câblage se fait avec un fil à 4 broches. Le RGBW ajoute un quatrième canal pour la LED blanche et est câblé avec un fil à 5 broches.
- Connexion : + (commun), RGB = 4 fils, (R, G, B, +)
- Connexion : + (commun) RGBW = 5 fils (R, G, B, W, +)
- Utilisez un câble 4/5x0,0,32 mm² pour les trajets courts (max. 10 m), 4/5x0,5 mm² pour les trajets plus longs.
Systèmes RVB+CCT

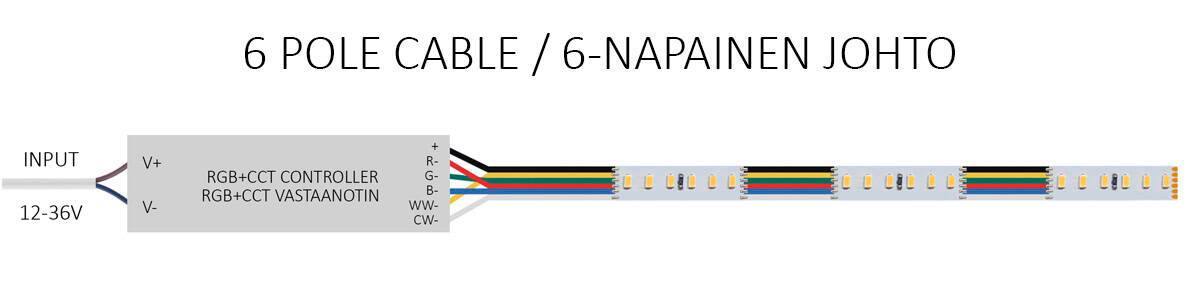

RGB+CCT combine la couleur et le blanc réglable dans un seul luminaire. Cela signifie que le câblage se fait avec un fil à 6 broches. En outre, la bande LED RGB+CCT est commandée par un récepteur monté entre le transformateur et la bande LED. Vous avez donc besoin d'un transformateur de base séparé et d'un récepteur adapté à votre système.
- Connexion RGB, chaud et froid = 6 fils (R, G, B, chaud, froid, +)
- Utilisez toujours un câble LED de haute qualité, à enveloppe souple et à double isolation.
- Vérifiez que le contrôleur et le luminaire supportent le même schéma de câblage.
Découvrez la gamme de câbles LedStore.
Découvrez les différentes solutions de câbles intermédiaires proposées par LedStore.
Câblage avec transformateurs propres ou transformateurs de groupe
Luminaires avec leurs propres transformateurs
Un transformateur peut être sélectionné pour chaque luminaire. Il s'agit d'une solution simple et rapide, par exemple dans les projets de rénovation où les commandes centralisées ne sont pas souhaitées ou lorsqu'une trappe de service pour un transformateur de groupe n'est pas souhaitée/possible.
- Chaque luminaire dispose de sa propre alimentation en 230V.
- Le transformateur peut être dissimulé dans les structures du plafond ou derrière un luminaire par la même ouverture.
- Moins de design, mais plus de joints.
- Avec les transformateurs Triac, sélection de la couleur à partir du levier, au moment de l'installation (gradation, pas de réglage progressif du CCT après l'installation).
- DALI / Zigbee : chaque luminaire a sa propre adresse (solution laborieuse, mais qui permet un contrôle continu du CCT même après l'installation).
Transformateurs de groupe et solutions centralisées
Un système doté d'un transformateur de groupe signifie qu'un transformateur efficace alimente plusieurs luminaires. Cela réduit les sources de chaleur et facilite la maintenance, tout en garantissant que tous les luminaires, en tant que groupe, obéissent au contrôle de la gradation et de la température de couleur.
- Dans les systèmes 24V, l'épaisseur du câble joue un rôle important : un câble trop fin provoque des chutes de tension. ex. 0,5 mm² max, 10/15 m
- Veillez à ce que la longueur totale du câble entre le transformateur et les luminaires soit inférieure à 15 m ou augmentez la section.
- Installez le transformateur dans un endroit facilement accessible, par exemple dans une trappe de service, au-dessus des armoires, dans une armoire électrique.
Découvrez les transformateurs LED
Conseils pratiques et recommandations d'installation
- Choisissez la bonne section : moins de 10 m : 0,5 mm² / 5-15 m : 0,75-1,5 mm² / plus de 15 m : 2,5 mm²+.
- Notez la tension : les systèmes 12V ont une chute de tension plus importante que les systèmes 24V.
- Placez les contrôleurs et les transformateurs de manière judicieuse : faciles à entretenir, mais cachés.
- Utilisez des connecteurs et des rubans de haute qualité : résistants au temps et à la chaleur.
- Documentez l'installation : marquez les transformateurs, les passages de câbles et les commandes pour la maintenance.
Résumé
| Type de luminaire | Nombre de câbles | Tension typique | Mode de livraison |
|---|---|---|---|
| Monochrome | 2 | 12/24V | ON/OFF ou gradation |
| TDC | 2/3 | 12/24V | Contrôle de la température des couleurs |
| RVB | 4 | 12/24V | Guide des couleurs |
| RGBW | 5 | 12/24V | Contrôle des couleurs + blanc |
| RGB+CCT | 6 | 12/24V | Contrôle de la couleur et de la température de la couleur |
Résumé
Le bon type de câblage LED garantit que l'éclairage fonctionne exactement comme prévu - avec une gradation en douceur, des changements de couleur précis et une durée de vie de plusieurs années sans problème. Une conception bien pensée de l'éclairage et de l'électricité permet d'éviter les problèmes lors de la phase d'installation.
