Le ruban LED sans points est le type de ruban que les clients souhaitent depuis longtemps. Lisez la suite pour savoir en quoi il diffère des rubans LED traditionnels.
Qu'est-ce que le ruban LED sans points, ou COB ?
COB est l'abréviation de Chip on Board (puce sur carte), ce qui signifie que la puce LED est emballée directement sur une carte de circuit imprimé (PCB). Chip on Board" pour les bandes lumineuses flexibles. Les LED COB constituent essentiellement une approche simplifiée de la conception des LED.

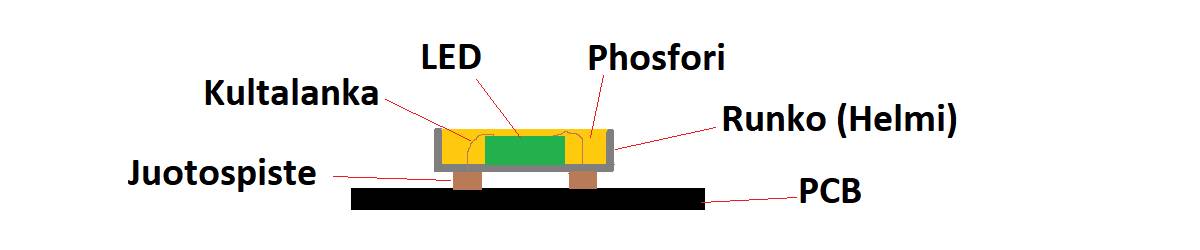

Une LED SMD (Surface Mount Device) standard est constituée d'un support de puce LED (perle) dans lequel se trouve la puce LED proprement dite et qui est ensuite recouvert d'une couche de phosphore.
La structure du ruban COB-LED élimine tout excès, laissant derrière elle le circuit LED, la couche de phosphore jaune et la jonction.
Bande LED COB VS SMD ?
- La bande de LED COB a un angle d'ouverture de 180 degrés, la bande de LED SMD a un angle d'ouverture de 110 degrés.
- La bande de LED COB est plus flexible que la bande de LED SMD.
- La bande de LED COB émet une lumière constante et sans intérêt.
- Le circuit COB est directement fixé à la base, la bande de LED COB n'a pas de fil d'or, mais la bande de LED SMD a un fil d'or.
Comment le ruban LED COB est-il fabriqué ?
- "Impression de cartes de circuits imprimés
- Imprimante à puce sur PCB
- Impression de résistances sur PCB
- "Refusion", où les composants sont combinés à 65 degrés.
- Verser la masse fluorescente sur la bande
- Bande lumineuse COB pour four
- Essais et emballage des bandes lumineuses à DEL.
Avantages et inconvénients des bandes LED COB
Maintenant que vous en savez un peu plus sur la technique, passons en revue les avantages et les inconvénients des deux techniques.
Avantages des bandes LED COB :

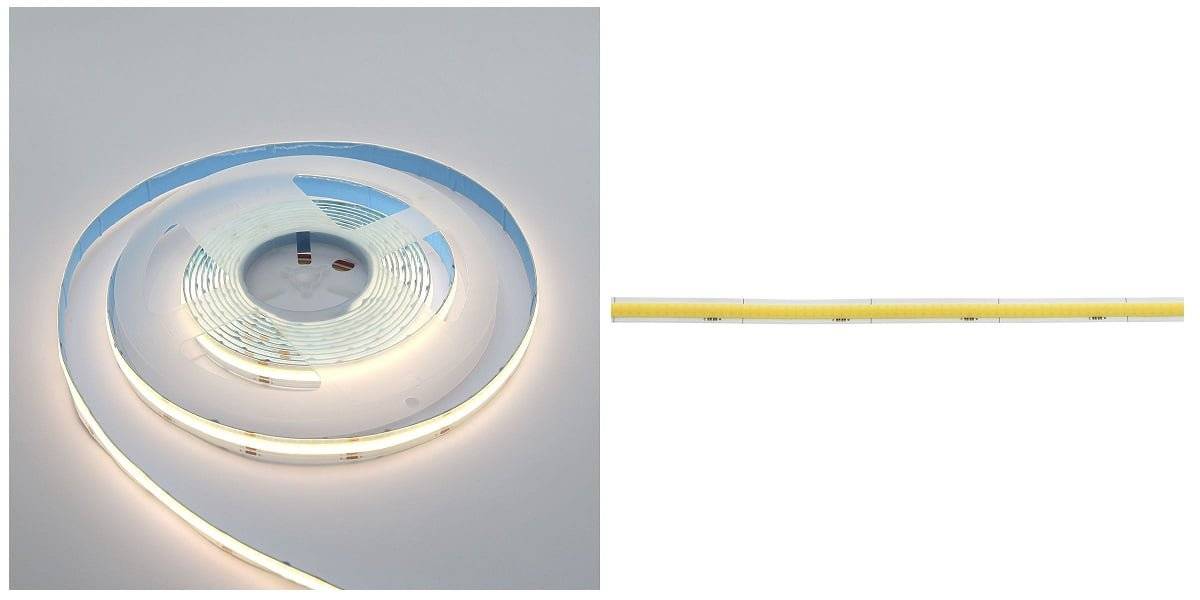

Bande LED sans points, bande LED COB.
L'un des principaux souhaits des bandes LED traditionnelles est qu'il n'y ait pas de points sur la bande LED. Grâce à la technologie COB, il est possible d'obtenir des bandes de LED sans points, car les points lumineux se trouvent jusqu'à 840 mètres en dessous de la masse plate, ce qui signifie qu'aucun point n'est visible. La lumière est plus douce et plus calme lorsqu'elle ressemble à une source lumineuse constante plutôt qu'à un point d'éclairage.
Les bandes de LED SMD (cri 90) contiennent moins de diodes LED de plus grande taille. Traditionnellement, le nombre de points lumineux sur les bandes de LED dites "marquee" est de 30 à 60 par mètre, de sorte que vous pouvez voir chaque point lumineux très clairement. Il existe des bandes de LED SMD avec 240 LED par mètre (LedStore EQUAL), mais avec ces types de bandes, vous devez veiller à un très bon refroidissement, car les diodes SMD produisent beaucoup de chaleur. Avec les bandes de LED SMD, vous pouvez donc toujours voir les points.
Avec 840 LED par mètre de bande COB, il est difficile de voir les points individuels des LED. Vous ne pouvez voir qu'une seule LED si vous diminuez l'intensité lumineuse de la bande à environ 1-5% et que vous vous placez à côté d'elle. La bande de LED COB est donc idéale pour les applications où.. :

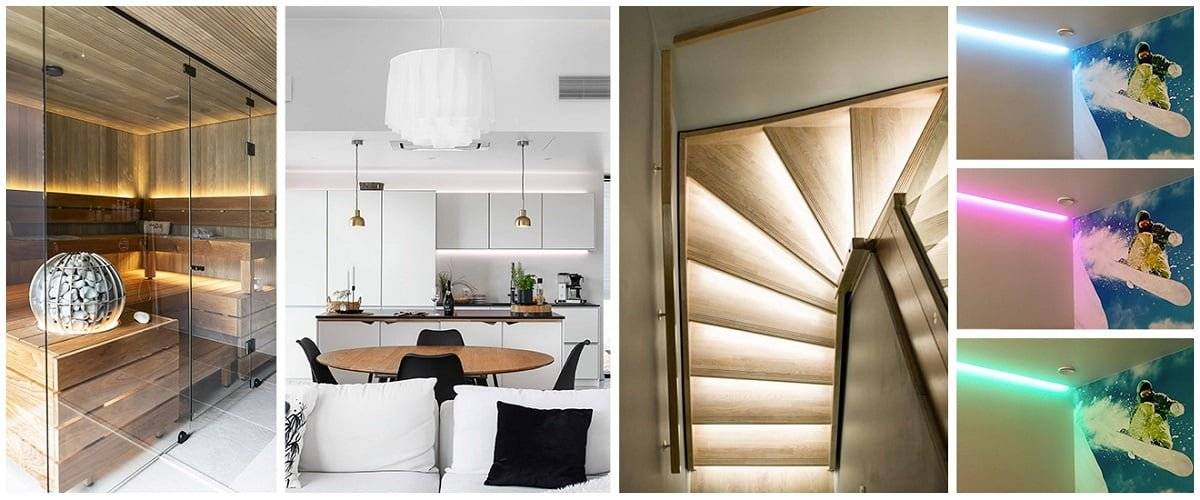

- La bande de LED elle-même ne peut pas être cachée à la vue (la surface du luminaire).
- La surface éclairée se trouve à moins de 60 cm de la bande LED (étagères).
- Les surfaces réfléchissantes, telles que la pierre ou le verre, sont omniprésentes (bande LED sans point).
- Les installations où vous souhaitez obtenir un excellent effet néon (versions RGB).
Plus de flexibilité
Les bandes LED COB sont beaucoup plus flexibles que les autres bandes LED traditionnelles en raison de la petite taille et de la répartition uniforme des diodes. Ces diodes sont si petites et si proches les unes des autres qu'aucun point de la bande n'est réellement aligné, par exemple dans un coin. Cette uniformité permet de positionner facilement la bande sans la dessiner, contrairement aux LED SMD, où le circuit lui-même frappe l'angle exact où il doit se plier. La bande de LED COB est donc plus flexible en termes de confort d'installation et de facilité d'installation dans chaque virage et angle, et il n'y a pas lieu de s'inquiéter de la rupture du circuit de LED à un angle de 90 degrés.
Plus stable, moins de problèmes
La bande de LED COB est constituée d'une longue puce LED directement fixée au circuit imprimé, sans aucun fil d'or. La plupart des problèmes rencontrés avec les bandes de LED SMD traditionnelles sont dus au fil d'or qui se trouve à l'intérieur des "perles" de LED. Le fil d'or étant fin, il se casse facilement, par exemple sous l'effet d'une chaleur excessive.
La conception du circuit de la bande de LED COB utilise trois circuits, d'abord en parallèle, en tant que groupe, puis chaque groupe et ensuite en série pour former une distance de coupure de 2,5 m à 10 cm. Même si les deux circuits de DEL sont défectueux au niveau de la coupure, la lumière continue de passer. Et comme il y a jusqu'à 840 LED par mètre dans une bande de LED COB, même si 1 ou 2 circuits ne s'allument pas, vous ne voyez pas cette zone sombre, et à l'œil, il s'agit toujours d'une bande de LED en pointillés.
Dans les bandes lumineuses SMD traditionnelles, un circuit LED défectueux éteint l'ensemble de la zone de coupe et cette zone de coupe de 5 ou 10 cm est complètement obscure.

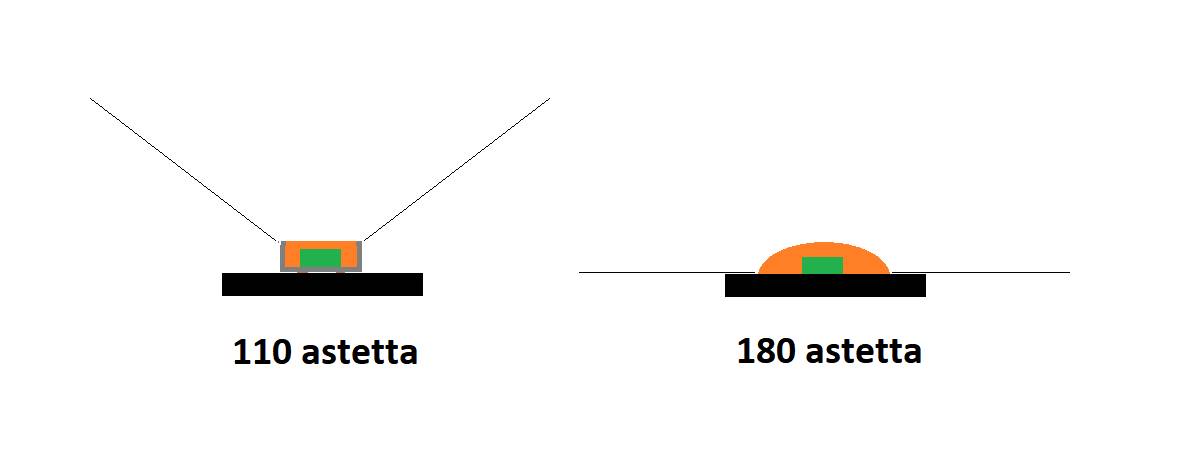

Grand angle d'ouverture
Une bande lumineuse SMD traditionnelle a un angle de rayonnement de 110 degrés, tandis qu'une bande lumineuse COB a un angle de rayonnement de 180 degrés. Bien entendu, dans les deux cas, le résultat final est influencé par le profil de montage.
Les faiblesses de la COB ont conduit :
Difficile de maintenir l'uniformité des couleurs
Comme il n'existe pas de machines de chargement de bandes COB-LED sur le marché, tous les fabricants de bandes COB-LED ne prennent que des échantillons pour s'assurer de l'uniformité de la couleur. Il est donc difficile de garantir que 100 % des bandes de COB-LED sont conformes à la tolérance de couleur triphasée. Cela nous amène à parler du contrôle de la qualité et de son importance. Il est difficile d'obtenir une bande LED sans points de haute qualité.
Rendement lumineux plus faible
L'efficacité des bandes LED COB n'est actuellement que d'environ 120 Lumen/Watt.
Si vous avez besoin d'un rendement lumineux plus élevé, il est préférable d'opter pour une bande lumineuse SMD, qui peut atteindre jusqu'à 200 lumens par watt. Les plus courantes se situent bien sûr entre 100 et 150 lumens.
Puissance maximale inférieure
Il est recommandé de limiter la puissance maximale d'une bande de LED COB à 15 W/m. En effet, le nombre de puces par mètre est trop élevé si la puissance dépasse 15 W/m. Le problème est le contrôle de la chaleur de la puce. De plus, la durée de vie de la bande LED COB est réduite dans des conditions trop chaudes.
Bande lumineuse sans points - Caractéristiques de la bande lumineuse COB
À ce stade, les avantages et les inconvénients des bandes lumineuses COB devraient être évidents, c'est pourquoi nous allons entrer dans les détails de ce type de bande. Si vous connaissez les barrettes de LED, beaucoup de ces éléments vous sont familiers, mais les barrettes de LED COB présentent quelques différences par rapport à la forme traditionnelle.
Couper et coller
La bande de LED COB peut être coupée comme n'importe quelle autre bande de LED. Il suffit de couper le long des marques de coupe marquées sur la bande à des intervalles de 25, 42 et 50 mm. Cela vous permet de couper la bande à la taille appropriée ou d'ajouter des fentes à votre sac de projet. Les bandes coupées peuvent être réutilisées et sont assemblées durablement par soudure. Il existe également des connecteurs rapides sur le marché, mais ce n'est souvent pas une option pour des raisons de taille (ils ne peuvent pas s'insérer dans le profilé) ou de durabilité.
Dimmable
La bande de LED sans point est dimmable de la même manière que les bandes de LED SMD standard.
Vous pouvez utiliser des alimentations Triac, PWM, 0-10V avec les bandes COB-LED.
Les bandes LED RVB, CCT et RVB+CCT nécessitent une électronique de contrôle et les technologies les plus populaires sont ZIgbee et DALI2.
Options de couleurs
Lumière blanche : 3000K, 4000K et d'autres températures de couleur personnalisées sont disponibles.
Lumière colorée : il est possible d'obtenir une lumière RVB, qui est généralement accompagnée d'une lumière blanche.
Lumière blanche ajustable : CCT où la lumière blanche est librement ajustable entre 2500-6500K
FAQ SUMMARY :
Qu'est-ce qu'une bande lumineuse COB-LED ?
La bande LED COB ou ruban LED COB est une bande LED avec des puces LED fixées directement sur un PCB (Flexible Print Circuit Board). Il s'agit d'une bande LED continue et inutile. La bande LED COB est donc une bande LED inutile.
Comment fonctionnent les bandes COB-LED ?
La puce LED est montée directement sur le circuit imprimé et recouverte d'une couche de matériau fluorescent qui agit comme un diffuseur sur la surface de la puce. En raison de la petite taille des puces, la densité des bandes de LED COB est élevée et peut dépasser 800 puces par mètre.
Les bandes COB-LED chauffent-elles ?
Une bande LED COB standard de 7,2 W n'est pas très chaude, avec une température d'environ 40 degrés Celsius.
Quelle est la durée de vie du ruban cob led ?
Environ 50 000 heures.
Les bandes COB-LED sont-elles plus lumineuses ?
Non. Les bandes de LED COB ne sont généralement pas aussi lumineuses que les bandes de LED SMD. Les bandes de LED COB CRI98 ont une efficacité lumineuse d'environ 100 Lumen/W, alors que les bandes de LED SMD peuvent avoir une efficacité lumineuse allant jusqu'à 150 Lumen/W. MAIS tout dépend du produit final. Les bandes de LED SMD de LedStore n'utilisent pas la puissance maximale, mais se concentrent sur la longévité et un rendu des couleurs élevé, toujours supérieur à cri 90.
Les bandes de LED COB peuvent-elles être coupées ?
Oui, vous pouvez couper la bande de LED COB au niveau de la marque de coupe.
Les bandes COB-LED sont-elles plus efficaces ?
Non, les bandes de LED COB n'ont pas la même efficacité lumineuse que les bandes de LED SMD.
Les bandes de LED COB CRI98 ont généralement une efficacité lumineuse de 100 LM/W, tandis que les bandes de LED SMD peuvent avoir une efficacité lumineuse allant jusqu'à 150 LM/W.
Quelques autres articles sur la lumière led en rapport avec le sujet :
Choix des transformateurs - à l'article
Article plus court sur le choix d'une bande de LED -article
Article plus long sur les bandes LED : article
COB led article Wikipedia (en anglais)
Expert en éclairage à diodes électroluminescentes
LedStore est un expert en éclairage Led depuis 2010. Nous avons notre propre conception de produits, ce qui fait que nos produits sont techniquement à la pointe de la technologie.
Nous nous concentrons sur les luminaires à température contrôlée et à haut rendu des couleurs. Nous produisons environ 500 conceptions d'éclairage pour les sites de nos clients.
Nous offrons un service de bandes de LED sur mesure, c'est-à-dire des bandes de LED en profilé sur mesure pour tout le monde. Également installé.
N'oubliez pas que nous sommes toujours disponibles pour vous soutenir tout au long de votre parcours, par e-mail(myynti@ledstore.fi) et par téléphone (045 251 4510). Comme toujours, n'hésitez pas à partager des photos de vos propres projets sur les médias sociaux à #ledstorefi IG et ledstorefinland FB. Nous aimons voir les choses géniales réalisées avec nos LED, et cela permet de donner de l'inspiration à ceux qui ne sont pas sûrs de la puissance et de la générosité des LED. Saviez-vous que nous avons déjà plus de 3 500 photos de nos installations LED dans notre Galerie !
Galerie de lumières Led :
Galerie de produits : photos de produits dans différents lieux d'installation
Lumière indirecte : lumière indirecte dans différents espaces
Spécifique à une pièce : lumière dans différentes pièces
Références : maisons complètes qui ont été photographiées
1. Mitä eroa on pisteettömällä ja perinteisellä LED-nauhalla?
La bande LED sans points est conçue de manière à ce qu'aucune LED individuelle ne soit visible à travers la surface, mais que la lumière soit répartie uniformément sur toute la longueur de la bande. Dans une bande LED traditionnelle, en revanche, les points LED ressortent comme des sources lumineuses claires. La bande à points est particulièrement adaptée aux applications pour lesquelles une bande lumineuse uniforme sans points est souhaitée.
2. Mitkä ovat pisteettömän LED-nauhan tärkeimmät edut?
La bande LED sans points fournit une lumière uniforme, douce et non éblouissante. Elle est plus agréable à l'œil et convient aux applications où la bande de LED n'est pas visible ou est très proche de la surface du mur ou du plafond. En outre, la bande sans points élimine l'effet de "tache lumineuse" de nombreuses bandes LED traditionnelles sur la surface éclairée.
3. Missä tilanteissa perinteinen LED-nauha on edelleen hyvä valinta?
La bande LED traditionnelle fonctionne bien dans l'éclairage indirect où la bande n'est pas directement visible. Par exemple, lorsqu'elle est installée sur le bord intérieur d'un plafond ou derrière des moulures, la séparation des points lumineux ne pose généralement pas de problème. En outre, les bandes de LED traditionnelles peuvent avoir une gamme plus large de puissances et de caractéristiques spéciales telles que les couleurs RVB.
4. Vaikuttaako pisteetön LED-nauha valon laatuun tai energiatehokkuuteen?
Souvent, les bandes LED sans points sont fabriquées avec une disposition très dense des composants LED, ce qui produit une surface lumineuse uniforme. Elles peuvent être un peu plus chères à l'achat, mais leur qualité de lumière est très bonne. L'efficacité énergétique varie en fonction du modèle et de la puissance, mais en général, la technologie LED permet d'obtenir une efficacité élevée dans tous les modèles de bandes.
5. Mihin seikkoihin kannattaa kiinnittää huomiota pisteetöntä LED-nauhaa asentaessa?
Assurez-vous que la puissance, le rendement lumineux (lm/m) et la température de couleur de la bande correspondent aux exigences de l'application. Utilisez un profilé qui assure un refroidissement suffisant pour éviter une élévation excessive de la température des composants LED. Veillez à une installation soignée et à la capacité de l'alimentation électrique requise. Le bon type de variateur est également important si vous souhaitez ajuster la luminosité de la lumière.
